R系列（AD/DA）：第三代 New
精致的聲學性能與極致的靈活性完美結合
第三代 Rio3224-D3 和 Rio1608-D3 是高品質、兼容 Dante 的輸入/輸出接口箱，不僅提高了整體性能，還配備了新增加的耳機插口、輸出延遲和相位功能，進一步擴大了潛在應用范圍。這兩種型號都與雅馬哈的各種調音臺兼容，從高端的 RIVAGE PM 和 DM7 系列數字調音臺，到行業標準的 CL 和 QL 系列調音臺，在配置新系統或增加現有擴聲解決方案的靈活性和深度方面發揮著至關重要的作用。
R系列（AD/DA）：第三代 新品
立即購買
第三代 R 系列支持 Dante 的 I/O 機架接口箱（AD/DA）在音質、可靠性和靈活性方面都有顯著提高，是 RIVAGE PM 和 DM7 系列系統以及圍繞行業標準 CL、QL和DM3 系列調音臺配置的擴聲系統的重要補充。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

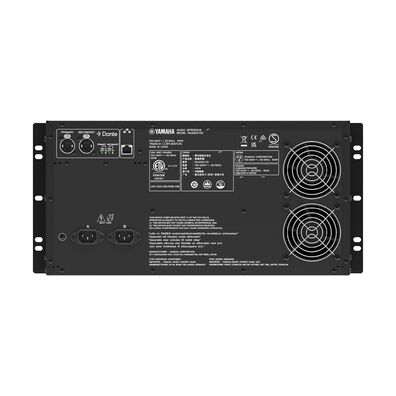

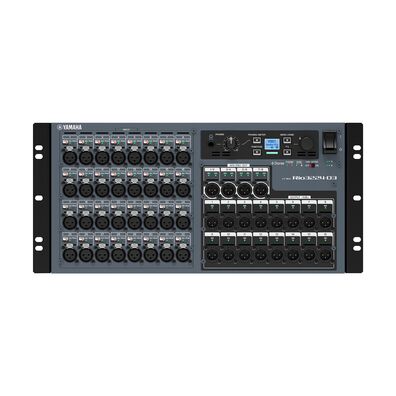

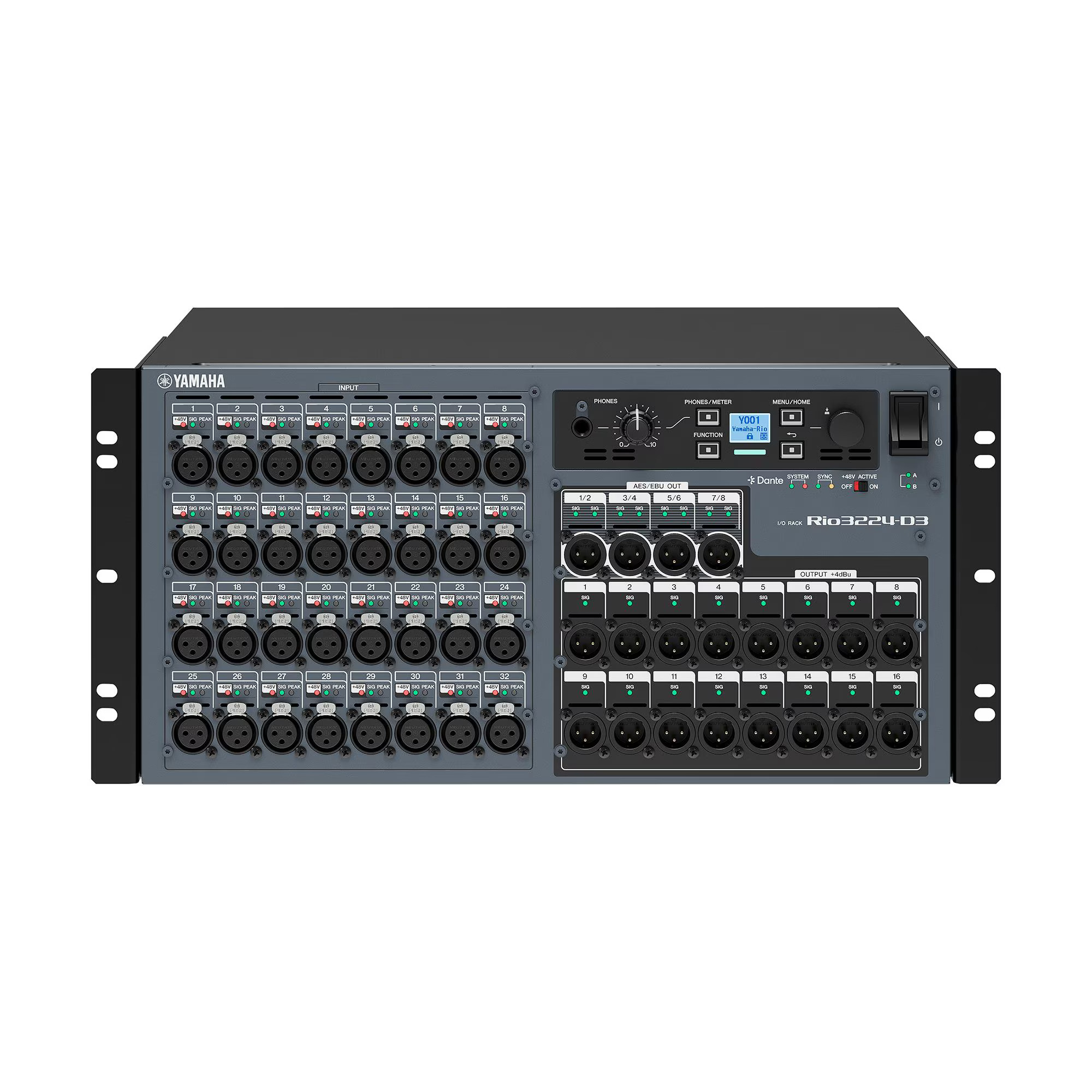

Rio3224-D3 I/O 接口箱 網絡設備及擴展卡

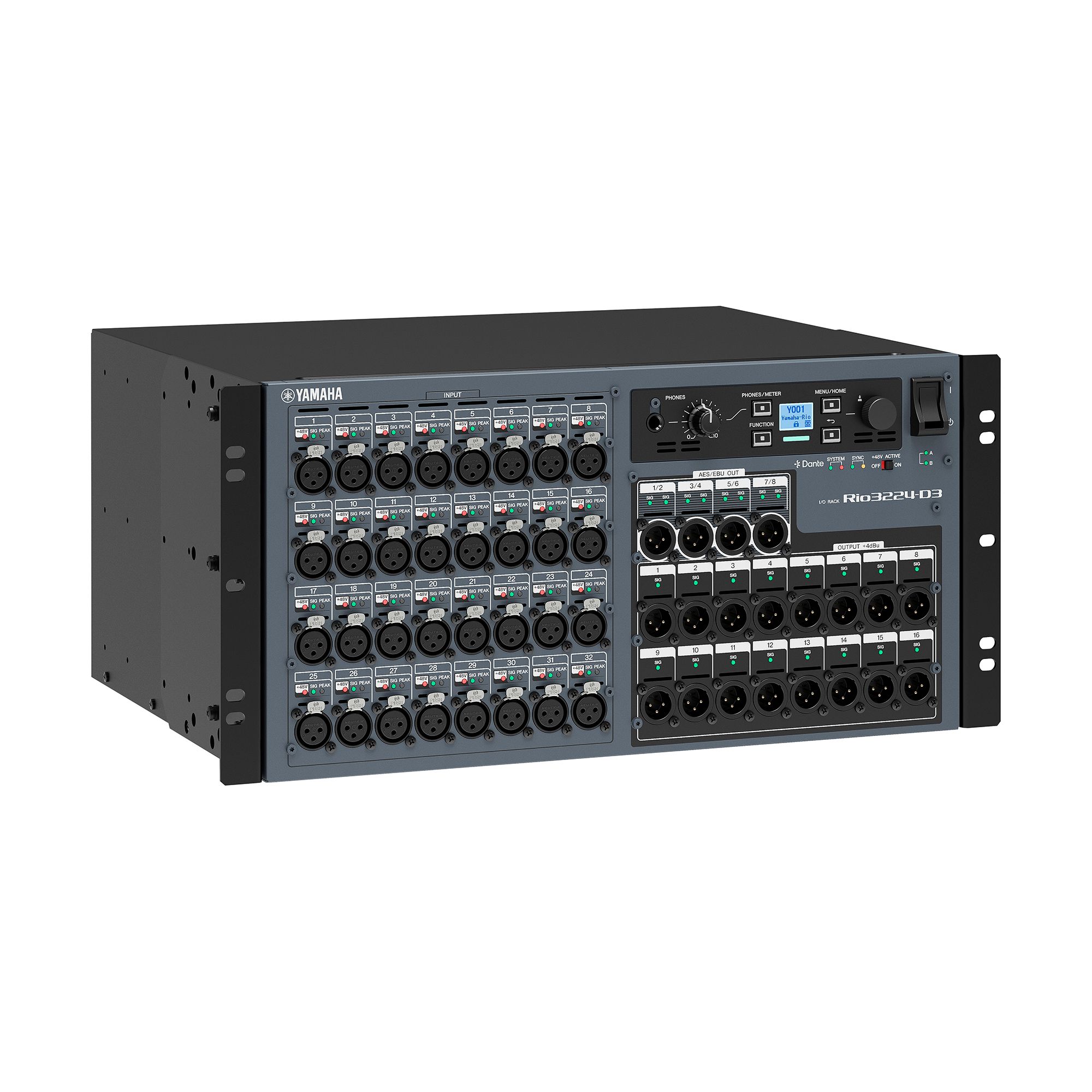

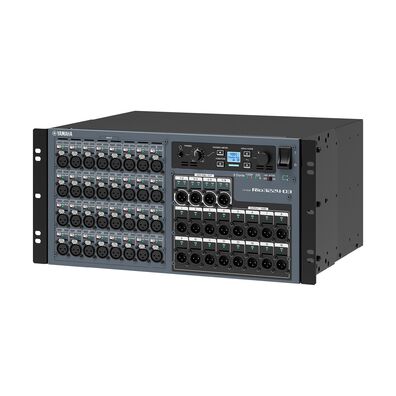

這款兼容 Dante 的設備具有 32 路模擬輸入、16 路模擬輸出和 8 路數字 AES/EBU 輸出，可與雅馬哈數字調音臺和處理器進行靈活的系統配置。Rio3224-D3 采用光滑、堅固的機箱設計，配備冗余電源，確保了極高的可靠性，而新增加的耳機插口和輸出延遲功能則提供了額外的多功能性。
- 模擬輸入/輸出：32 個輸入/16 個輸出
- AES/EBU：8 個輸出
- Dante：26 個接收通道/32 個發送通道
- 綜合屏顯和本地控制增益、延遲和其他參數。
- 雙電源供電，可靠性高。
- 內置耳機插口
- 功耗：100 W
- 尺寸（寬 x 高 x 深）：480 x 220 x 370 毫米（18.9 英寸 x 8.7 英寸 x 14.6 英寸）
- 凈重：13.2 千克（29.1 磅）

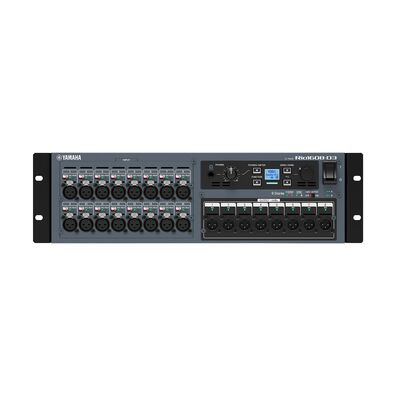

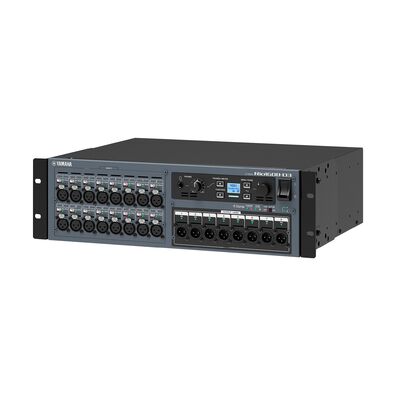

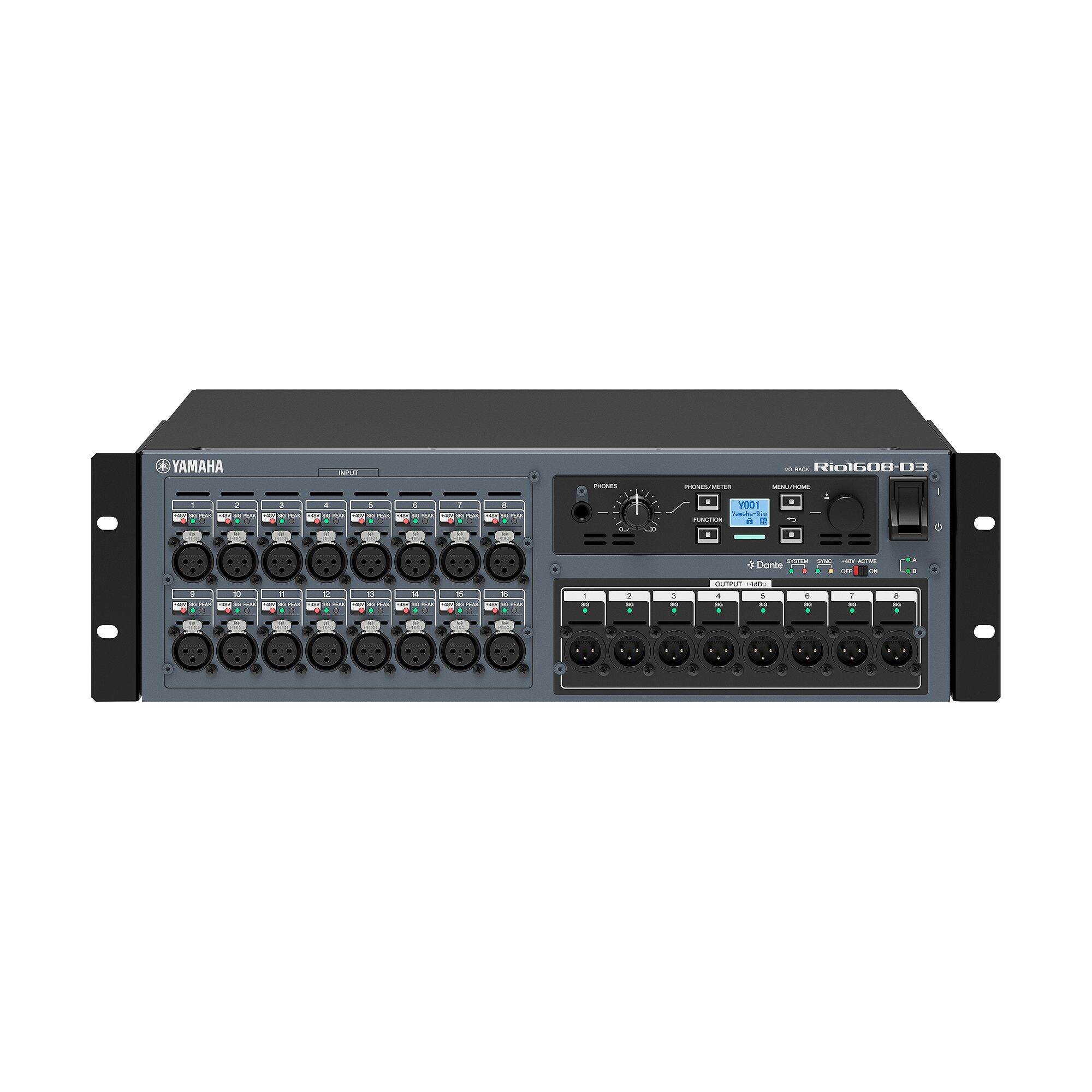

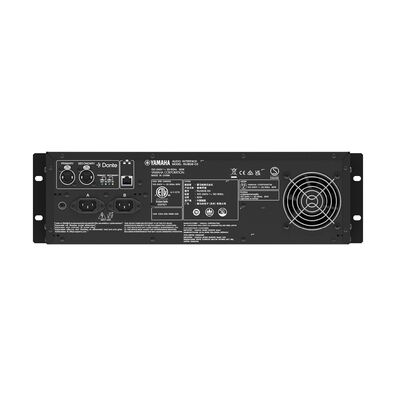

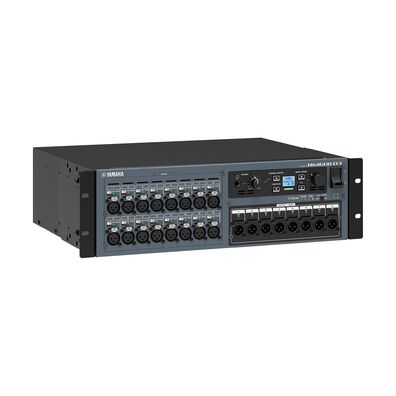

Rio1608-D3 I/O 接口箱 網絡設備及擴展卡
這款兼容 Dante 的設備具有 16 路模擬輸入和 8 路模擬輸出，可與雅馬哈數字體調音臺和處理器進行靈活的系統配置。Rio1608-D3 采用光滑、堅固的機箱，配備冗余電源，確保極高的可靠性，而新增加的耳機插口和輸出延遲功能則提供了額外的多功能性。
- 模擬輸入/輸出：16 個輸入/8 個輸出
- Dante：10 個接收通道/16 個發送通道
- 綜合屏顯和本地控制增益、延遲和其他參數。
- 雙電源供電，可靠性高。
- 內置耳機插口
- 功耗：60 W
- 尺寸（寬 x 高 x 深） 480 x 132 x 370 毫米（18.9 英寸 x 5.2 英寸 x 14.6 英寸）
- 凈重：9.4 千克（20.7 磅）
相關產品
發現真正的聲音（True Sound）
發現真正的聲音（True Sound）
縱觀雅馬哈數字調音臺的發展史，我們一直致力于在輸入階段以絕對的保真度捕捉演奏的每一個音符、說出的每一個字；以驚人的準確度再現表演的復雜性、細微差別和情感。這為音頻工程師提供了一個理想的音質基礎，確保他們使用我們的調音臺和處理器等多功能工具，能夠準確地傳遞和接收聲音。Rio3224-D3 和 Rio1608-D3 繼承了 “真正的聲音 （True Sound）”的傳統，進一步降低了噪音水平，并提供比前代產品更寬廣的動態范圍。
重要功能帶來更多便利
重要功能帶來更多便利
Rio3224-D3 和 Rio1608-D3 I/O接口箱的主機上配有耳機插口，用戶因此可以在本地檢查輸入/輸出音頻，這對于需要復雜網絡連接的系統尤為有用。
除了本地輸入和輸出外，分配給 Dante 接收通道后面兩個通道的音頻也可以被選為音源，作為與音響工程師的直接通信線路使用。
這兩種型號還擁有新的延遲、相位和電平控制功能，尤其為 RIVAGE PM 系列系統用戶提供了更大的靈活性和便利性。
Dante 網絡協議，實現靈活的系統設置
Dante 網絡協議，實現靈活的系統設置
Audinate 的 Dante 網絡協議在系統配置和安裝過程中提供了相當大的靈活性和便利性，尤其是減少了連接、布線的數量，甚至減少了大型系統所需的人員。Dante 允許用戶自由添加任何兼容設備的組合，并將其放置在方便的位置或其應用的特定位置。支持 Dante 的系統還允許冗余，即使主網絡出現問題，系統也能繼續運行。Audinate 用戶友好型 Dante Controller控制器軟件使 Dante 設備的設置和管理更快、更高效。
Dante 網絡端口提供了一個用于系統監控和設備控制的獨立網絡端口，使用戶在為特定場地或應用配置系統時更具靈活性。
除了支持 AES67 標準的 IP 音頻互操作性外，Dante 還為專業人士提供了其他重要功能，如用于防止未經授權操作的 Dante 設備鎖，以及用于高效用戶驗證和基于角色的安全性的 Dante Domain Manager管理器。*
* 訪問 Audinate 網站，了解更多Dante Domain Manager管理器信息。
雙冗余電源，運行更安靜
雙冗余電源，運行更安靜
在擴聲系統現場運行過程中，I/O 設備斷電會給演出或活動造成巨大破壞，對表演者、工程師和觀眾都會產生負面影響。Rio3224-D3 和 Rio1608-D3 I/O 接口箱均采用雙電源裝置，可大大降低在演出過程中因斷電而導致停機的可能性。如果其中一個電源發生故障，只要備用電源處于工作狀態，操作就不會受到影響。此外，對每種型號的內部氣流都進行了重新設計，從而降低了風扇噪音，使運行更加安靜。
模擬增益變化的數字補償
模擬增益變化的數字補償
當調音師使用連接到一個 I/O 接口箱的獨立調音臺進行模擬增益更改時，結果可能無法預測，而且往往不理想。為了解決可能出現的問題，Rio3224-D3 和 Rio1608-D3 具有增益補償功能，可自動調整數字級的增益，以補償來自獨立調音臺的模擬增益變化，從而確保一致、無憂的音質。
RIVAGE PM 系統： Dante 和 TWINLANe 網絡連接
在 RIVAGE PM 系統中，可以組合并同時操作通過 Dante 連接的 Rio3224-D3/Rio1608-D3 設備和通過 TWINLANe 連接的 RPio622/RPio222 設備。一個 Dante 網絡通過1塊HY144-D 擴展卡*最多可容納 24 臺 Dante 設備，包括 Rio3224-D3/Rio1608-D3 設備，而一個 TWINLANe 網絡最多可連接 8 臺 RPio622/RPio222 設備。
*如果插入兩塊 HY144-D/-SRC 卡，最多可控制 48 臺設備。
DM7系統：靈活的網絡結構，兼容多種設備
通過使用與 SRC 兼容的 Dante 擴展卡，用戶可以配置一個結合了 96 kHz 和 48 kHz 設備的系統，或者在使用不同采樣率組件的情況下無縫擴展現有系統。
| Rio3224-D3 | Rio1608-D3 | ||
|---|---|---|---|
| 采樣頻率 | 外部 | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) |
| 信號延遲 | Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec | Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec | |
| 總諧波失真 | Less than 0.05% +4 dBu@20 Hz - 20 kHz, GAIN : -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz - 20 kHz, GAIN: +66 dB into 600 Ω | Less than 0.05% +4 dBu@20 Hz - 20 kHz, GAIN: -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz - 20 kHz, GAIN: +66 dB into 600 Ω | |
| 頻率響應 | +0.5, –1.5 dB 20 Hz - 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz | +0.5, –1.5 dB 20 Hz - 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz | |
| 動態范圍 | 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB | 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB | |
| 嗡音和噪聲 | 等效輸入噪音 | 典型值：-128 dBu, 增益: +66 dB | 典型值：-128 dBu, 增益: +66 dB |
| 剩余輸出噪音 | -93 dBu, 主立體聲通道關閉 | -93 dBu, 主立體聲通道關閉 | |
| 串擾 | 輸入: -100 dB, 相鄰輸入增益: -6 dB, @1 kHz, 輸出: -100 dB, 輸入至輸出, @1 kHz | 輸入: -100 dB, 相鄰輸入增益: -6 dB, @1 kHz, 輸出: -100 dB, 輸入至輸出, @1 kHz | |
| 電源要求 | 100 - 240 V, 50/60 Hz | 100 - 240 V, 50/60 Hz | |
| 功耗 | 100 W | 60 W | |
| 尺寸 | 寬 | 480 mm (18.9") | 480 mm (18.9") |
| 高 | 220 mm (8.7") | 132 mm (5.2") | |
| 深 | 370 mm (14.6") | 370 mm (14.6") | |
| 凈重 | 13.2 kg (29.1 lb) | 9.4 kg (20.7 lb) | |
| 所含配件 | 用戶手冊、交流電源線×2、開源軟件許可證 | 用戶手冊、交流電源線×2、開源軟件許可證 | |
| 其他 | NC Value: Fan Speed LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: -20 - 60°C | NC Value: Fan Speed LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: -20 - 60°C | |
總諧波失真使用 18 dB/倍頻程濾波器測量，頻率為 80 kHz
使用 A計權濾波器測量嗡音和噪聲。
使用 30 dB/倍頻程濾波器測量串擾，頻率為 22 kHz
模擬輸入特性
0 dBu = 0.775 Vrms.
+48 V 直流電（幻象電源）通過每個獨立的軟件控制開關提供給 [INPUT] 1-32 (1-16) 連接器。
*1. 靈敏度是輸出 +4 dBu（1.23 V）或指定電平（增益設置為最大值時）所需的最小電平。(所有推子和電平控制器均設置為最大值）。
*2. 1=GND, 2=HOT, 3=COLD
模擬輸出特性
0 dBu = 0.775 Vrms.
*1. 您可以更改 [OUTPUT +4dBu] 1-16 （1-8）接口的輸出電平。請聯系雅馬哈經銷商。
*2. 1=GND, 2=HOT, 3=COLD
*3. [耳機]電平旋鈕設置為低于最大值 12 dB。
*4. [耳機]電平旋鈕設置為低于最大值 10 dB。
輸入輸出特性
*1. 僅Rio3224-D3
*2. 1=GND, 2=HOT, 3=COLD
控制輸入/輸出標準
使用 STP 線纜進行連接。
