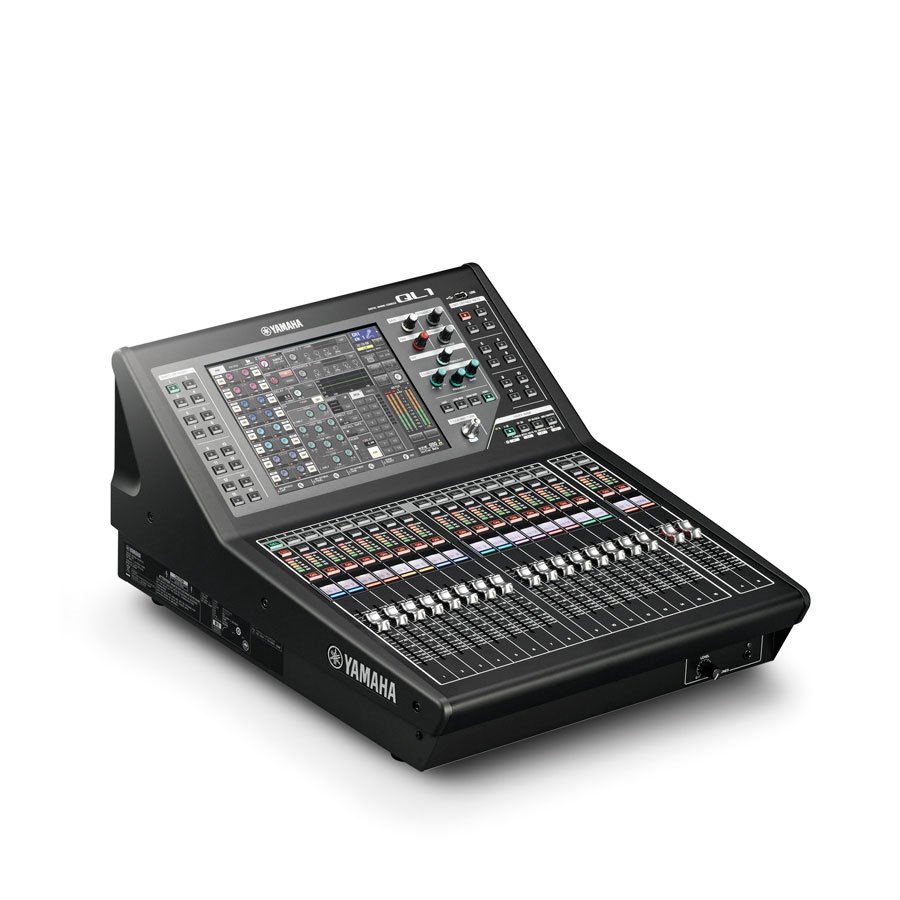

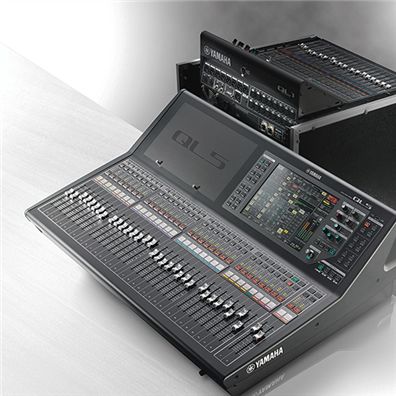

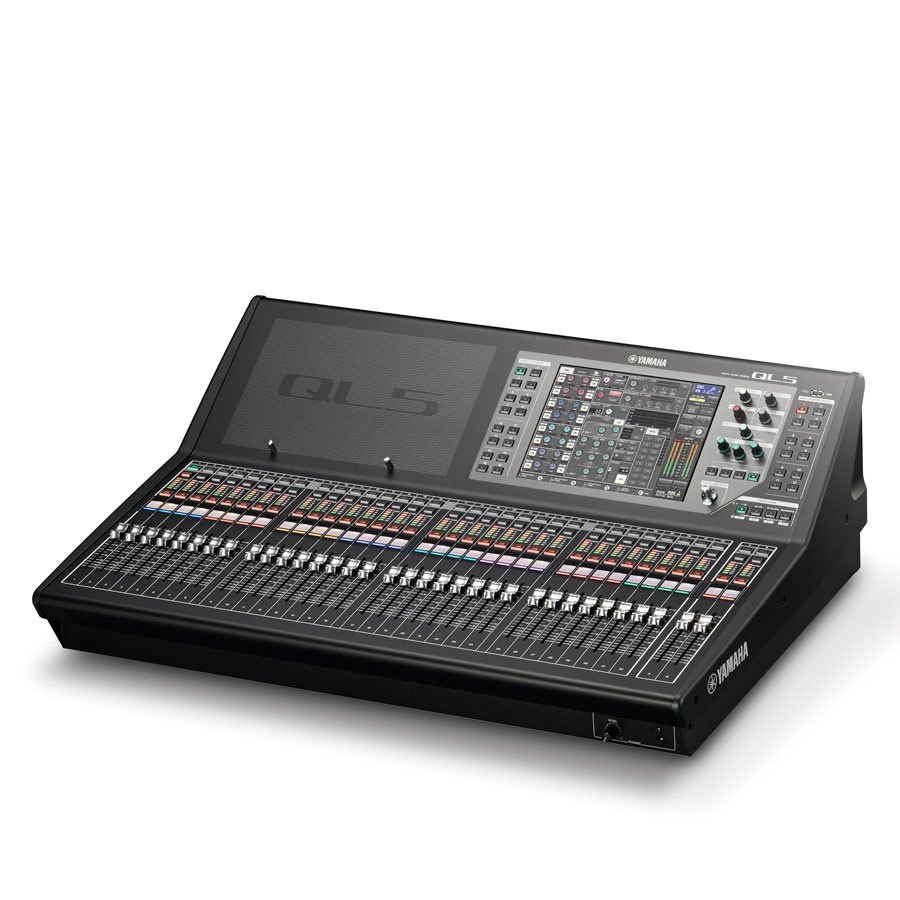

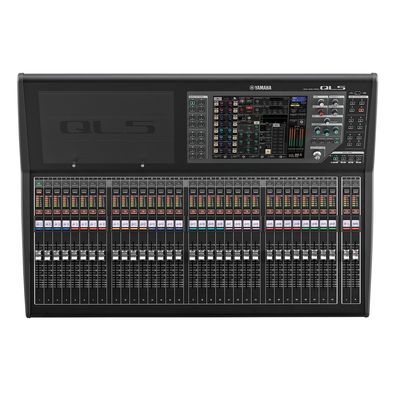

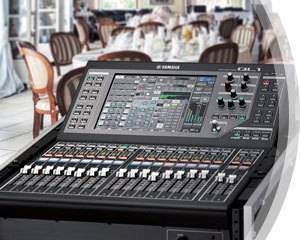

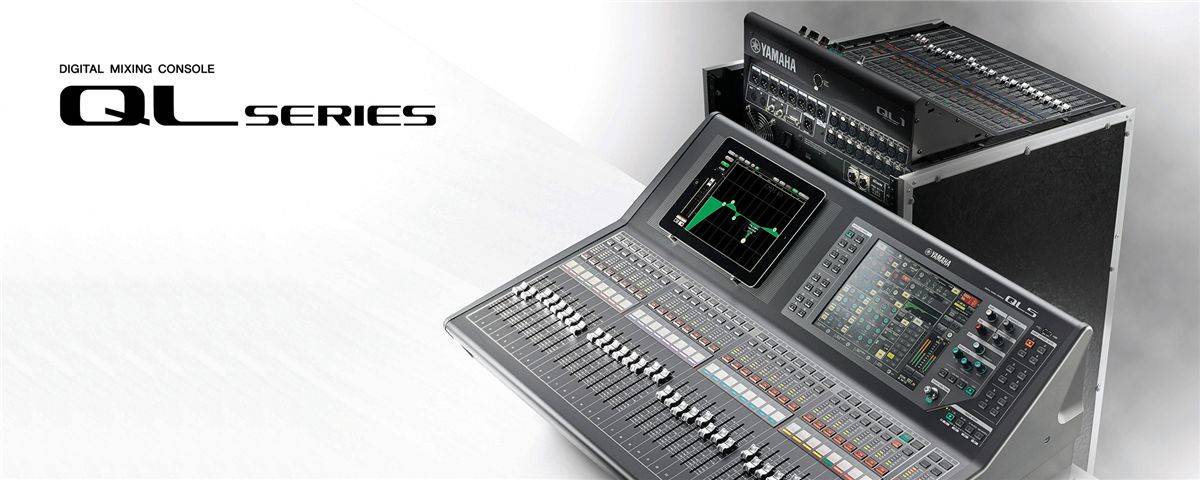

QL系列

QL系列承襲了CL系列全部的處理能力。大部分處理器基于虛擬電路建模(VCM)技術，該技術由“Dr. K” (Toshifumi Kunimoto)和他的“K's lab”團隊開發，他們是Yamaha業界的前沿數字技術開發部門。VCM可以準確模仿模擬音頻器材的電路和性能，細化至每一個電阻、電容的零件特性都進行數字化模擬。VCM的模擬技術具備的真實性和音樂化，甚至可以建模模擬音響界負盛名的傳奇大師——Rupert Neve的作品，經大師認可并與其合作，他的Portico 5033 EQ和5043壓縮器已經由Yamaha通過VCM技術全部應用到QL調音臺的板載處理器中。

通過與Dan Dugan Sound Design公司的深度合作，具有先進算法的Dan Dugan自動話筒混音技術已經被應用到QL系列調音臺。方便的設置：只需將處理器插入多16個通道，即可自動優化話筒增益的分配。增益控制平滑流暢，像一名經驗豐富的音響師正在操作一樣。系統能夠有效降低反饋和梳狀濾波問題。對于演講用途，尤其是脫稿演講時，該功能可讓調音師擺脫不斷操作推子的工作，專注于其它調音細節，從而獲得持續的高品質混音。

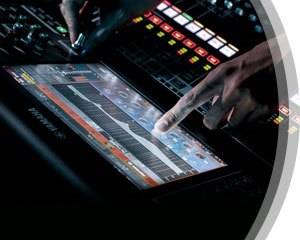

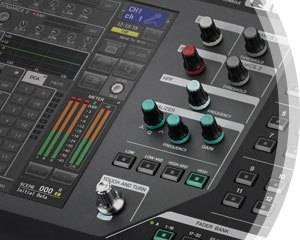

初見于CL調音臺的觸摸和轉動形式已被業界調音師廣泛使用，并深受好評。QL具備相同的操作優勢：在屏幕中觸摸您要控制的參數，然后轉動屏幕右下方的“觸轉”旋鈕按需進行調節。顯示在旋鈕下方的顏色可以配合著選定的參數進行變化，實現明確無誤的控制。簡潔、靈敏、直觀。

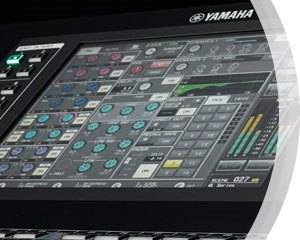

Yamaha的選定通道界面可以提供全面復雜的可用通道參數概覽，并具備通過大型觸摸屏進行直接選擇的能力。QL與CL系列調音臺裝備的顯示屏為相同類型，具有高度的可視化和流暢平穩的按壓操作響應。無論便捷的物理控制器還是創新的“觸轉”旋鈕，都能對QL調音臺的參數進行快速訪問，從而創建其高效的工作流。

操作者的調音意圖首先要通過推子傳達給調音臺。QL系列直接沿用了CL系列的賽車座椅形狀的推子設計，手指停留在推子帽上的任何位置都能獲得舒適的操作感。甚至對推子帽材料的選擇都以舒適手感為出發點。推子帽的側面也雕刻了標記，便于用戶從任意角度觀察面板上的推子刻度。

主要選定通道參數已被分配到屏幕右側的旋鈕，便于快速調整。另外，除了可以向其分配參數的用戶自定義鍵以外，在QL系列上還擁有屏顯用戶自定義旋鈕，提供了相同的可視化參數分配自由度。如果用戶將自定義旋鈕和自定義鍵結合使用，還可大幅提高操作速度和效率。

所有的模擬輸入信號都可以分配到一個推子庫，通過切換庫，還可以訪問其它輸入輸出通道。另外提供了四個自定義推子庫，在任何用途的應用中，用戶都可以按需設置任意通道組合，大大提高了效率。自定義推子設置還能以場景形式存儲，并按需快速調出。

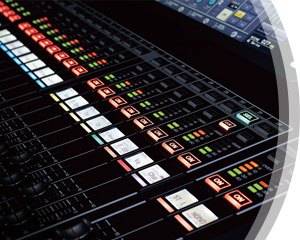

每個通道推子上方的微縮顯示屏可以顯示通道名稱和推子設置。另有能以八種顏色發光的色塊，配合著觸摸屏中顯示的通道顏色，便于視覺化分辨通道。八種顏色，加上“黑色”，共有九種顏色編組。這些高度可視化的顯示畫面，在戶外明亮環境和室內昏暗環境中都能提供出色的可辨性。

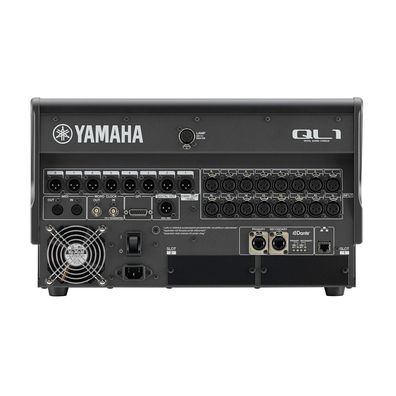

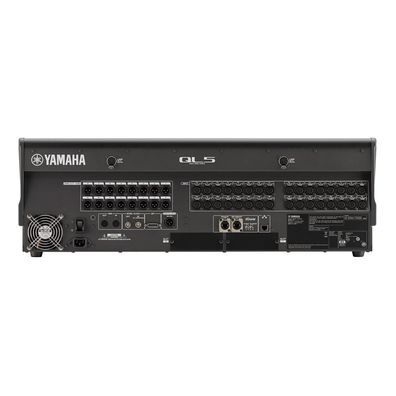

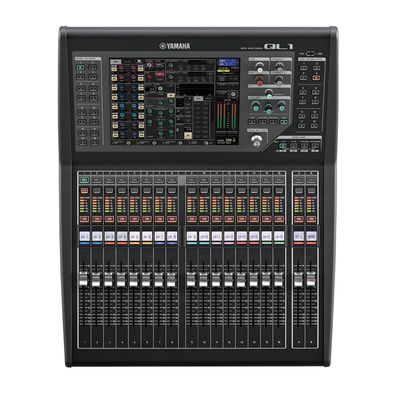

每臺QL系列調音臺都具備大量的內建輸入和輸出能力，適用于多種用途，無需再使用舞臺接口箱或其它外接器材（QL5有32路輸入和16路輸出，QL1為16路輸入和8路輸出）。很多任務，您只需一臺調音臺即可開工，這代表著的便攜性和高速的安裝調試。

網絡技術的精確同步能力，可以產生低延遲和低抖動以及高采樣精度，這使得調音工作更加迅速、易于安裝調試。獨立的ID會分配給Dante網絡中的每臺設備，實現了自動化的設備識別和方便的跳線。快速的安裝調試，意味著將更多寶貴的時間用于更重要的調音工作。

網線和交換機可能出現故障，但由于Dante的冗余連接支持功能，即使網絡出現了問題，也不會影響演出。冗余連接中的主從設備連接可以設置為星形網絡配置，這使得網絡中任意部分出現問題都不會中斷信號流，更不會使整個網絡蕩機。

無需經過混音通道，直接將輸入端口連接到輸出端口的功能，為引導模擬、Dante和MY插槽輸入和輸出口之間的信號提供了無限的自由度。例如，QL調音臺可以當做另一臺QL或CL調音臺的I/O設備使用，同時還可起到監聽調音臺的作用。不僅整臺QL調音臺可作為監聽以及I/O接口使用，模擬增益部分也可以從主擴聲位的QL或CL調音臺進行遠程控制。還可對調音臺接收到的模擬信號進行混音的同時，通過Dante等方式直接發送到多軌錄音系統。因此提供了更多的連接可能性。

在多臺調音臺之間通過Dante網絡功能和端對端功能共享輸入口時，其中一個調音臺上調節增益，可能會破壞另一臺調音臺上的混音平衡。增益補償功能避免了這個問題的發生。增益補償可以在數字階段自動應用，讓所有通過網絡發送的信號的增益保持一致。

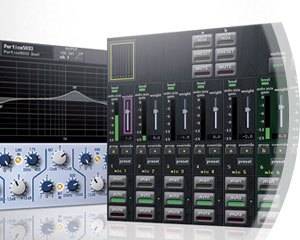

包括被世界錄音棚廣泛使用的Portico處理器（與Rupert Neve Design合作開發）在內的多八個VCM效果器可以裝載到虛擬機架，這相當于擁有了與外接模擬處理器同等的性能。更重要的是，將錄音棚等?的聲音品質和音樂化的音色移植到了現場擴聲領域。

46個環境效果器和8個插入式效果器中，多可以將8種裝載到QL的虛擬機架。這其中包含眾多Yamaha REV-X混響效果器，協助處理復雜的調音。任何已裝載的效果器都可以單獨切換為圖形EQ操作。

GEQ機架為輸出母線和其它母線中插入式圖形EQ提供了理想的選擇。多可以裝載8個31段圖形均衡器，其中任何一個都可以切換為雙15段“Flex15GEQ”均衡器使用，可以從31段頻率中控制任意15段頻率。因此，8個機架插槽多可以同時容納16個EQ處理器。可以通過GEQ機架，將Dan Dugan Automixer設備插入輸入通道，為演講等用途提供多16通道的自動混音處理能力。

兩軌錄音時，前面板的USB端口插入標準USB閃存驅動器作為存儲介質，能夠將音頻錄制為MP3格式。無需使用任何外接錄音器材，例如在演出結束之時，可將錄音交給表演藝術家。閃存卡中保存的來自計算機或其它信號源的mp3、AAC或WMA格式文件同樣可以作為BGM或音效進行播放，無需再使用額外的播放設備。

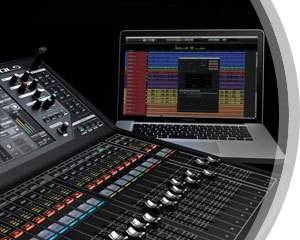

QL系列調音臺甚至可以方便地執行現場多軌錄音任務。通過Dante虛擬聲卡軟件，可將音頻直接發送到連接在Dante網絡中的Windows或Mac計算機。使用Steinberg Nuendo Live（另售）等計算機中運行的DAW軟件，可以同時錄音多達64軌的音頻。另外，不但是創建專業品質現場錄音的佳方式，也是創建用于“虛擬聲音檢查”音軌的佳方法。

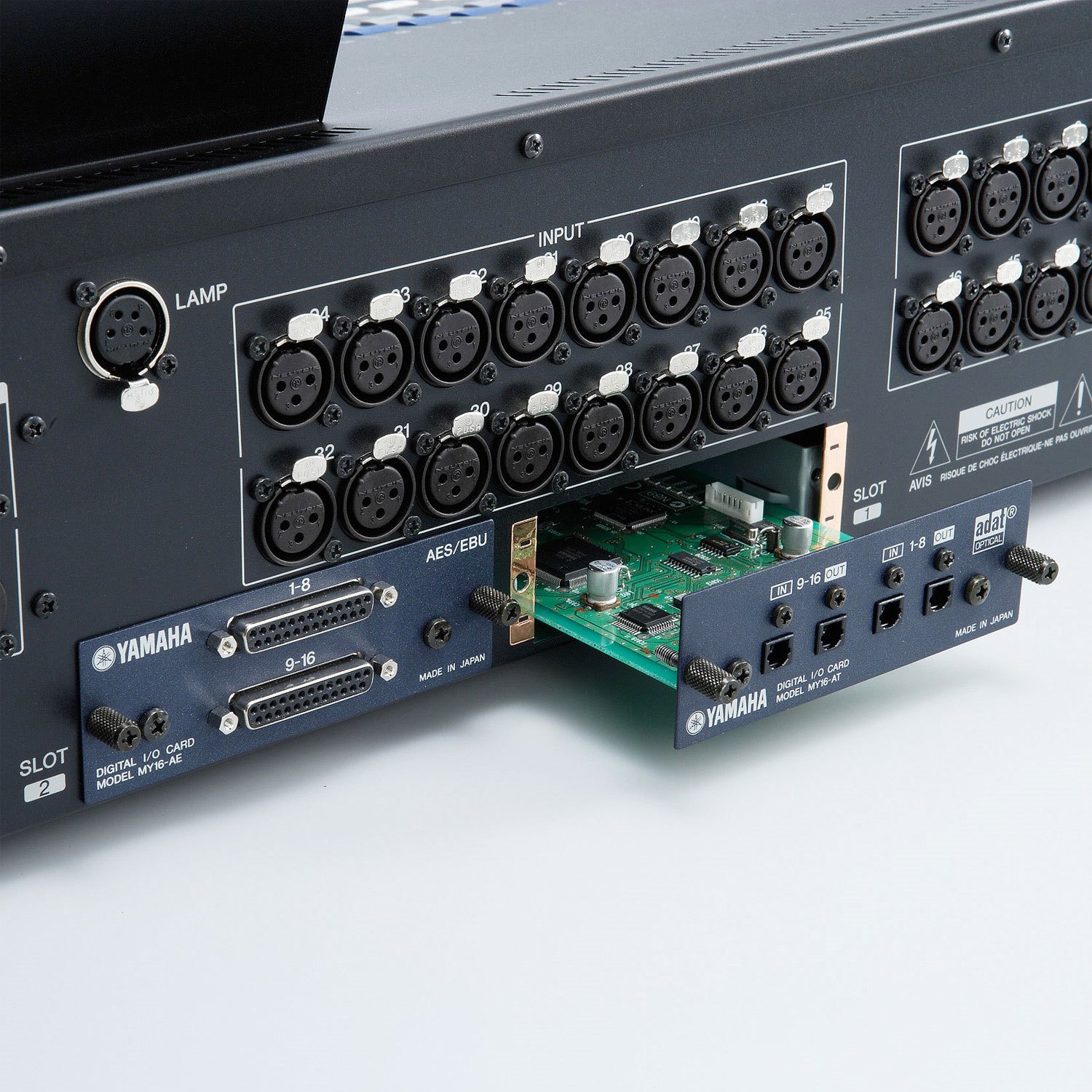

多臺QL調音臺可以通過MY16-AE等I/O卡進行?聯，組成適用于超大型現場的多通道大型系統。QL調音臺還可以?聯到其它Yamaha數字調音臺，如CL系列等，更靈活地組成大型系統。

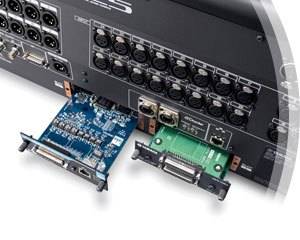

Lake處理能力已成為現場擴聲領域中標準的音箱處理功能，只需通過MY卡插槽，該功能即可輕松地添加到QL調音臺中。MY8-LAKE擴展卡是Yamaha和Lab.gruppen公司合作開發的產物，提供了Mesa EQ、Ideal Graphic EQ、Linear Phase EQ以及其它多種處理功能，無論任何應用環境的場地、尺寸、聲學條件或音箱類型，也能獲取理想的調音結果。具備對稱曲線的Mesa EQ可以插入輸入通道，作為創新的音響塑形工具和音箱處理工具使用。無限可能。Lake Controller計算機應用程序，可以集中管理和控制系統中的所有Lake設備，同時能與Smaart聲學測量工具軟件良好結合，高效地實現音箱的總體調音。

使用iPad版本的“QL StageMix”應用，可以從觀眾席或舞臺等位置進行遠程調音。QL5甚至帶有支架，可以在其面板左側支撐一臺iPad，讓iPad和諧地與QL界面融為一體。另外，通過Windows和Mac計算機的“QL Editor”應用程序，也可以用計算機在線或離線設置調音臺的參數。QL Editor是一種管理場景和跳線列表數據的理想方法，比如鍵盤輸入能力是一種省時省力的輸入通道名稱的方法。同時使用QL StageMix和QL Editor軟件，能夠大大節省時間。

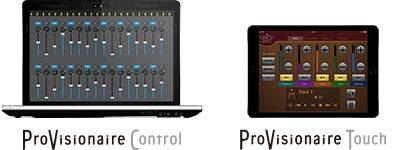

無需特別的編程技能。直觀的界面可以幫助用戶輕松創建用于音量控制的推子以及通道切換開關。屏幕上還有各種圖形元素供調用。該控制面板是個人用戶的理想之選。此外，ProVisionaire Touch 以及 ProVisionaire Control同樣可以控制MTX以及MRX系列處理器，XMV系列功放，R系列接口箱（ADDA），各類參數可以方便地匯總于同一個屏幕中顯示。

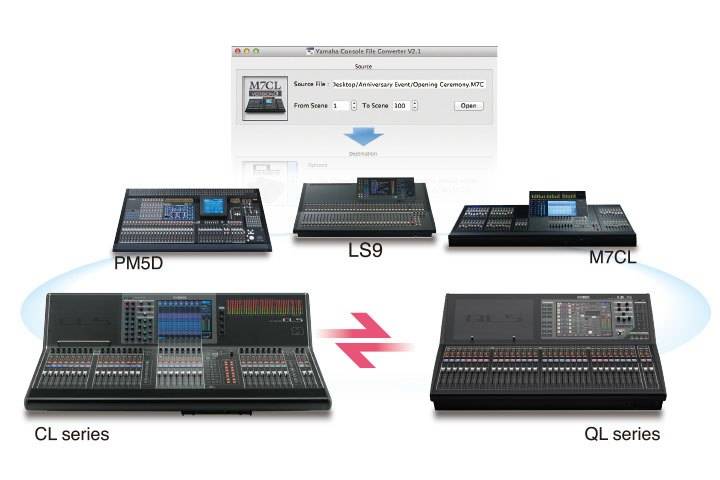

由于QL和CL系列的混音數據是相互兼容的，因此某一類型調音臺上創建的數據可以直接在另一臺上讀取和使用。一個任務中耗費大量時間和精力設置所得的混音數據，可以在另一個任務中利用起來。另一方面，Yamaha的Console File Converter（調音臺文件轉換器）還提供了與PM5D、M7CL、LS9等調音臺的兼容能力。您所有精心創建的調音數據，都可以在未來的相似情景中使用。

多達300個調音臺設置可以存儲為“場景” 并能調出， 另外還支持場景預覽，并能獨立從USB存儲器存取場景。

輸入通道上高1000毫秒的延遲可以實現精確的話筒相位補償，而輸出端口上高1000毫秒的延遲非常利于音箱距離補償和房間的聲音調整。

所有通道都帶有4段參數EQ和2個動態處理器（每個輸出口一個動態處理器）。還可以為帶通濾波器型EQ選擇咝聲消除器。

16個DCA編組能力可以靈活地將多個輸入通道進行編組，實現同時控制。

通過Dimmer Level功能，多個通道都可以分配到任意8個靜音編組，實現快速靜音或取消靜音。

包括推子發送（Sends on Fader）、擊拍速度（Tap Tempo）和選定設置（Set by Sel）在內的大量功能都可以分配到12個用戶自定義鍵，實現快速訪問。

多級別用戶秘鑰可以存儲到USB閃存或調音臺內部，起到限制初級用戶或防止意外操作的作用。

5進/5出的GPI接口可以讓QL調音臺響應來自外接交換機的輸入信號，也可以切換發送到外接設備的信號的打開/關閉狀態。
