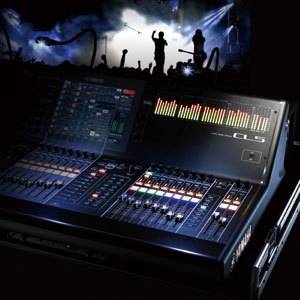

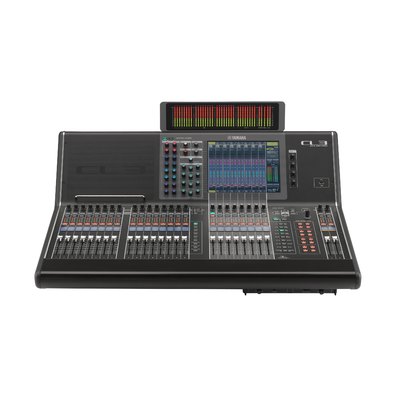

CL系列

Rupert Neve 先生是音頻行業的傳奇。他的貢獻貫穿于音頻錄音和制作行業發展的歷史和，其所推出的話筒前級放大器、均衡器、壓縮器和調音臺都成為專業音頻領域的黃金標準。

毫無疑問，Mr. Neve 對待聲音的態度非常嚴肅，因此他本人和他的Rupert Neve Designs 公司正式認可Yamaha 原型VCM（虛擬電路建模）技術是我們巨大的榮幸。他們表示，該技術是能夠準確建模豐富而具表現力的模擬聲的技術。采用VCM 技術，數字音頻會被終賦予模擬設計方案的音質。

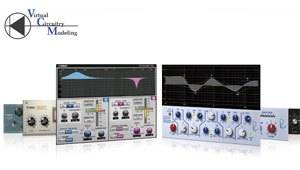

VCM 技術由Toshi Kunimoto（“Dr. K”）先生和他的Yamaha創新部門“K’s Lab”所開發，是一種電路建模概念，深入到電容和電阻層面高效模仿每個電路部件的詳細特性，終創造出一種驚人的真實電路模擬效果，這種技術的聲音輕松超越任何普通數字模仿技術的效果。然而精確性也不是的考量標準，音樂性也同樣重要，兩者都可以通過VCM 建模技術實現。

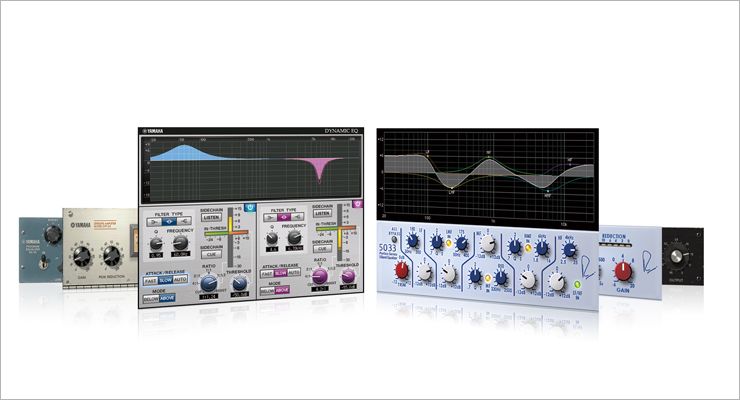

CL 配備了的Neve Portico 5033 均衡器和Portico 5043 壓縮/ 限制器等VCM 型號效果器，而這兩種效果器都是在Yamaha 和 Rupert Neve Designs 公司緊密合作下開發的。調音臺中還包括其它VCM均衡器、壓縮器和錄音棚級效果器。相信您一定會聽出其中的不同。

通過與Dan Dugan Sound Design公司的深度合作，具有先進算法的Dan Dugan自動話筒混音技術已經被應用到CL系列調音臺。方便的設置：只需將處理器插入多16個通道，即可自動優化話筒增益的分配。增益控制平滑流暢，像一名經驗豐富的音響師正在操作一樣。系統能夠有效降低反饋和梳狀濾波問題。對于演講用途，尤其是脫稿演講時，該功能可讓調音師擺脫不斷操作推子的工作，專注于其它調音細節，從而獲得持續的高品質混音。

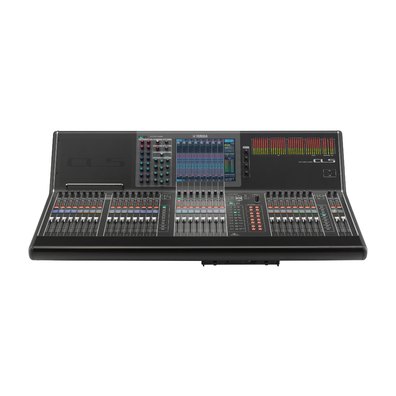

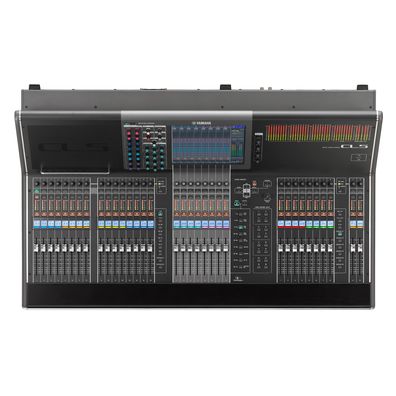

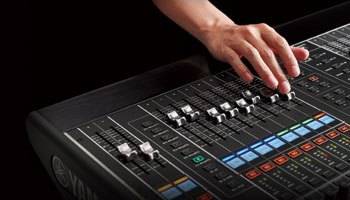

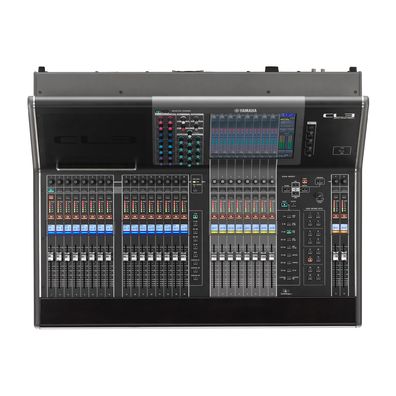

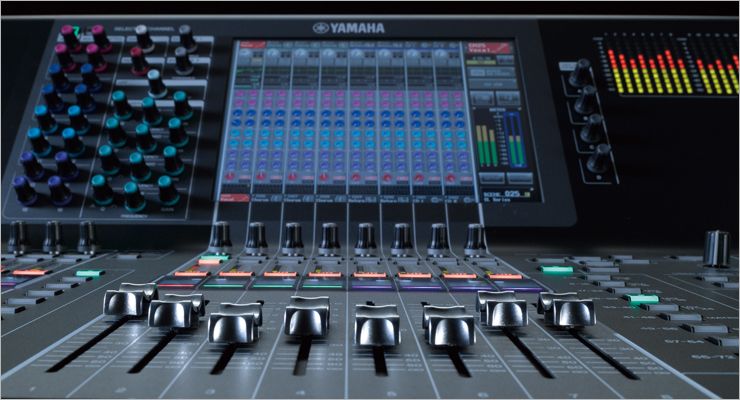

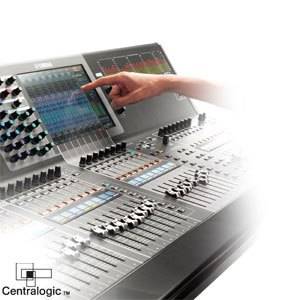

從Centralogic 功能區中的物理推子，到調音臺優雅弧形面板上通過屏幕顯示的虛擬控制器，清晰的視覺連貫性完全可以比擬直觀的模擬調音臺通道模塊。調音臺任何的輸入和輸出通道都能夠快速分配到Centralogic功能區的8 個通道組中。

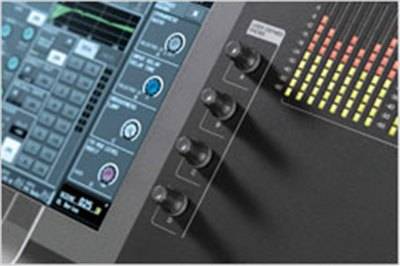

Selected Channel（選定通道）界面能夠瀏覽和檢查當前選定通道上可以使用的多種復雜的控制器和功能。屏幕左側對應的物理控制器以屏顯控制器相同的方式標記和排列，便于直接訪問和操作。CL 系列對這種當今工業標準級的界面進行了一系列改進，使之具備了的操作便捷性。

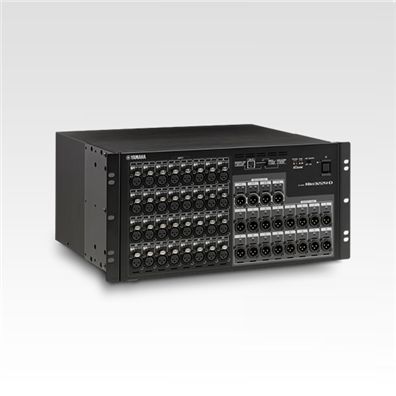

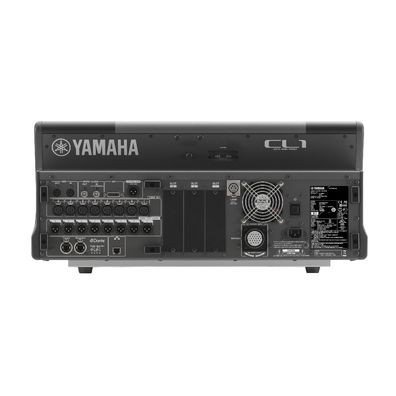

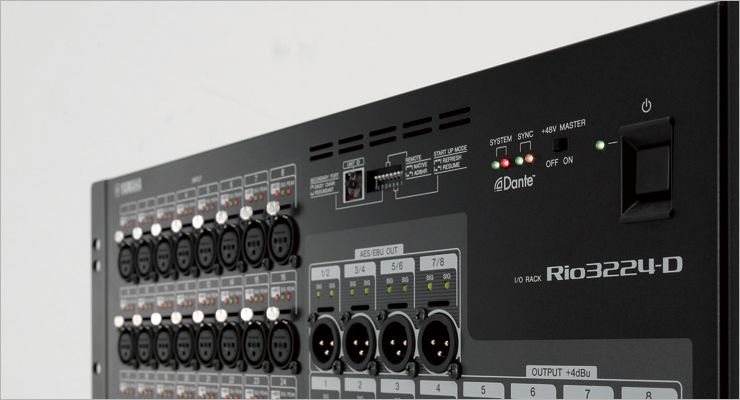

Dante 直接支持星形網絡配置，因此多達8臺I/O 機架設備可以連接到任意單獨的CL系列調音臺并方便地放置于需要的位置。如需更改為菊形鏈接網絡，只需進行少量簡單DIP 開關設置即可完成。

這種可以快速、方便地設定復雜系統的能力，是Dante 網絡的又一優勢。大部分情況下，網絡中的設備會自動識別和設置。同時，通常要用計算機完成的跳線操作可以直接在CL 調音臺上執行，因此改變初始設置也變得易如反掌。

Dante 同時大化加強了系統可靠性。星形網絡會保證每臺設備使用主從線路的冗余量，從而在要求嚴格的用途中實現穩定的操作。利用這種設置，單個線纜或其它網絡組件中出現的故障不會使整個系統崩潰。演出將可繼續正常進行。

Dante協議不僅提供了靈活的系統搭配，同樣還能增強操控性。NEXO NXAMP設備可以在連接CL調音臺后快速發現并進行操控，通常情況下，這一點需要通過運行Dante Controller 軟件的電腦才能實現。從調音臺觸摸屏即可顯示NXDT104 Dante 網絡擴展卡已經安裝。

*CL固件版本1.5或者以上。

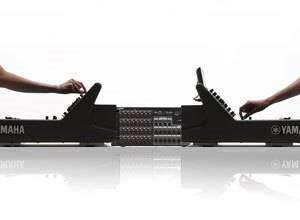

將多臺調音臺連接到單一I/O 機架設備一個明顯的缺點是，一臺調音臺上執行的增益調節會造成其它控制臺上增益的意外改變。CL 調音臺上增加的增益補償功能確保從一臺調音臺調節模擬階段增益時，相應的補償量會自動應用到數字階段增益，使從I/O 機架設備發送到所連接CL 調音臺的信號的電平保持不變。

任何初始模擬增益電平之后應用的增益補償都是在數字層面執行的。數字增益控制是CL 系列調音臺的另一特色，提供了度流暢、高效的系統一體化操作。

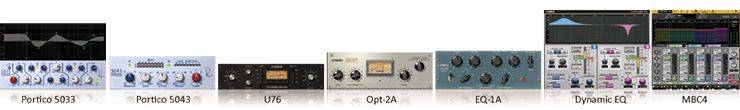

從名稱上可以看出，CL 調音臺上提供的“虛擬機架”功能可以將信號處理器按需組合到一個便于訪問的位置，這更像傳統的模擬外置機柜。全新的CL 系列Premium Rack 可以容納包括Rupert Neve Designs Portico 5033 均衡器和Portico 5043 壓縮/ 限制器在內的六種富于表現力的EQ 和動態效果，多可達8 個。應用這種功能，在現場擴聲中使用某些錄音棚領域知名度高的效果器，可以使您獲得的現場音質。

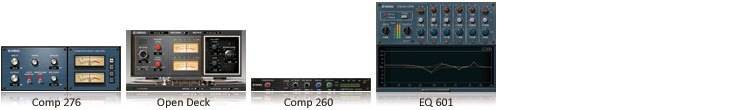

除了上述的Premium Rack，CL 調音臺還帶有一種Effect Rack 效果機架，它可以從音質出眾的46 種環境效果和8 種插入效果中選擇多8 種同時進行使用。雖然輸出母線提供了單獨的EQ 機架，效果機架中的任意8 個效果還是可以根據需要用圖形EQ 替代

CL 調音臺還配置了GEQ 機架，可用來將圖形EQ插入到輸出總線，按需調整房間均衡和其它功能。多16 個31- 段GEQ 設備可以載入機架同時使用，而這些GEQ 設備可以分別切換到Flex15GEQ 模式，有效地提供2 個可以同時使用多15 段均衡的EQ通道。GEQ 設備的全部機架都以Flex15GEQ 模式工作時，您擁有了總共32 個GEQ 通道，從而大大擴展均衡使用容量。

通過VCM 技術，CL 系列調音臺的Premium Rack 和Effect Rack 效果機架中提供的一系列出色的高端設備的音樂化聲音完美地呈現在您耳畔。

Nuendo Live DAW軟件特別為現場多軌錄音而設計，可以在嚴格的現場環境下為順利操作提供全面的控制和監控。用一個擴展插件實現與CL 調音臺的一體化控制，如通道名稱、標記、走帶控制等。

Dante 虛擬聲卡（Dante Virtual Soundcard）軟件 : Dante Virtual Soundcard 驅動軟件可用來將多軌信號直接錄制到Windows 或Mac 平臺的 DAW 軟件中，同時調音臺和計算機中間無需使用其他音頻接口。高性能DAW 程序，如Steinberg Nuendo Live 能夠以錄音棚級的音質和編輯能力錄制多達64 軌的音頻。

虛擬聲音檢查（Virtual Sound Check）功能 : DAW 播放信號可以快速跳線到CL 調音臺的輸入通道，在樂手還沒到場的情況下，將多軌錄音信號作為“虛擬”聲音使用，完成系統檢查操作。前錄制的音頻聲音可以當做第二天系統檢查的素材!

以Mp3 格式進行兩軌錄音非常簡單。只需將USB 閃存插入到調音臺前面板的USB 接口然后啟動錄音即可。再無需任何其它設備。當然還可以從USB 閃存進行回放，使之成為一個方便的背景音樂或音效聲源。

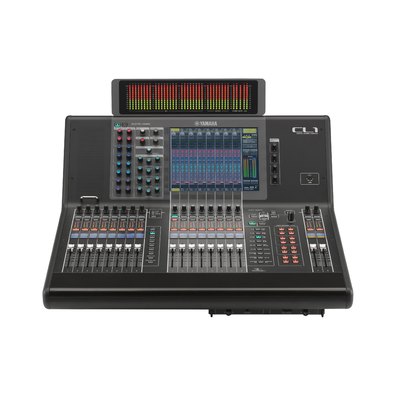

利用CL StageMix 應用程序，可以將iPad 變為無線遙控器，從舞臺或觀眾席中的任意位置設定并操作CL 調音臺。CL5 和CL3 的面板上甚至提供了iPad 托架，用來擺放iPad 并執行附加的控制功能。還有可以運行在Windows 或Mac 計算機操作系統上的CL Editor 應用程序，兩種平臺上都可以執行在線操作和離線設置、編輯。除了全面的選定通道（Selected Channel）和全局界面（Overview）操作，CL Editor 軟件還可以執行場景數據管理、跳線列表編輯、通道名稱編輯等操作。您甚至可以同時使用CL StageMix 和CL Editor 應用程序。

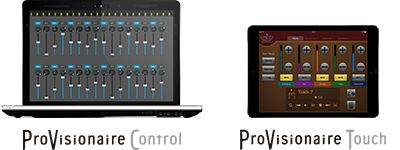

無需特別的編程技能。直觀的界面可以幫助用戶輕松創建用于音量控制的推子以及通道切換開關。屏幕上還有各種圖形元素供調用。該控制面板是個人用戶的理想之選。此外，ProVisionaire Touch 以及 ProVisionaire Control同樣可以控制MTX以及MRX系列處理器，XMV系列功放，R系列接口箱（ADDA），各類參數可以方便地匯總于同一個屏幕中顯示。

Lake 處理功能已成為當今現場擴聲領域音箱信號處理的工業標準。Yamaha 和Lab.gruppen 公司共同組建了技術聯盟，因此Lake 處理功能通過MY8-LAKE 擴展卡被添加到CL 系列調音臺。MY8-LAKE 卡提供Mesa（系統EQ）的8 進/8 出、4 進/12 出Contour (crossover)、4 進/4 出和2 進/6 出Mesa & Contour (combination) 模式。雖然起先的目的是音箱處理，但非對稱Mesa EQ 用于輸入來源的處理也非常實用。運行在兼容計算機上的Lake 控制器應用程序可以管理系統中的多臺Lake 設備，與Smaart® Live的兼容性使其能夠配合完成高效、平穩的音箱系統調試。

Dugan-MY16自動混音卡由Yamaha與Dan Dugan Sound Design公司聯合開發，可以為多達16路輸入通道提供平穩順滑的自動話筒選聽和增益控制功能。Dugan系統不使用門限打開和關閉通道，而使用增益共享功能和推子進行平滑、自然的電平更改。

對于需要大量輸入通道的應用，CL調音臺可以通過諸如安裝在Mini-YGDAI擴展卡插槽中的MY16-AE擴展卡進行級聯連接。

Yamaha Console File Converter（雅馬哈調音臺文件轉換器）可以實現多個型號雅馬哈數字調音臺文件之間的共通使用，這其中包括CL系列。您可以在CL系列，PM5D，M7CL以及LS9調音臺間共享數據，這意味著一場演出的場景等參數信息不用在另一場演出中重置，即使是使用不同的調音臺也沒問題。

盡管每個調音師都有自己習慣的使用方式，但根據大量來自專業音頻領域的反饋信息，仍可提供一套專門滿足嚴格的現場調音工作要求的功能特點。

高達300 個調音臺可設置存儲的“場景”并可在任意時間快速調用。另外還提供了調用安全、焦點功能和預覽* 功能等。

輸入通道上大1000 ms 的延遲可以實現精確的話筒相位補償，同時，輸出端口上大600 ms 延遲功能在音箱距離補償和房間聲環境調制時非常實用。

所有通道都帶有4 段參數EQ 和2 個動態處理器（其中一個動態處理器分配于輸出端）。這些處理器包括一個供每路輸入使用的高通濾波器（HPF），同時另一個還可以作為一臺帶有處理器算法和帶通模式的高效咝聲消除器使用。

16 個DCA 編組可用來靈活地編組多個輸入通道，以備同時控制。

多個通道可以分配到任意8 個靜音編組，用全新Dimmer 電平功能實現快速靜音或取消靜音操作。

包括推子發送（Sends on Fader）、節拍速度和選定設置（Set by Sel）在內的多種功能可以分配到16 個用戶自定義鍵，從而實現快速調出。

通過存儲在調音臺內部* 或USB 閃存中的多個用戶認證密鑰，您可以限制經驗不足的操作員訪問CL 控制臺的某些功能，從而防止意外操作。

5 進5 出GPI 接口可以讓CL 調音臺響應來自外部交換機的輸入信號，也可以切換發送到外接設備信號的打開/ 關閉狀態。

只需點按屏幕的“Help”按鈕即可進入操作手冊。可以直接通過調音臺的屏幕載入所有必要信息，這樣無需時刻帶著打印的手冊。
