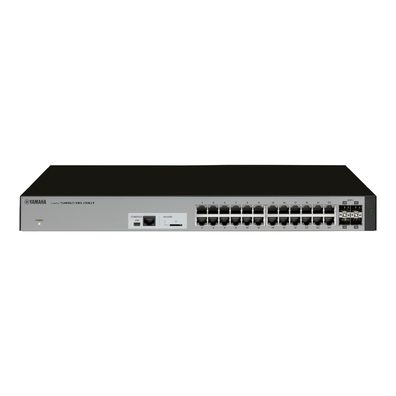

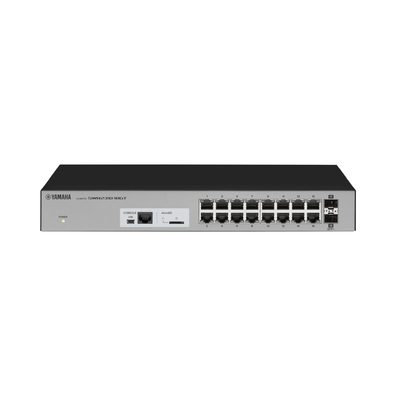

SWR2310
智能、安全的Dante系統操作，適用于大型安裝
雅馬哈SWR交換機系列是適用于固定安裝的高性能L2交換機，豐富的系列型號為更廣泛的應用提供了選擇。除VLAN功能外，全新SWR2310-28GT和SWR2310-18GT提供了高端口數，并具有10G上行鏈路端口等功能，可用于多通道96 kHz數據的遠距離傳輸，使其成為大型系統中安全、穩定主干網運行的理想選擇。與其他SWR/SWP交換機一樣，Yamaha LAN Monitor軟件可提供清晰的可視系統狀態監視，簡化Dante系統的設置。
SWR2310
立即購買
產品信息
支持10Gbps的多端口型號，實現可靠的主干網性能
支持10Gbps的多端口型號，實現可靠的主干網性能

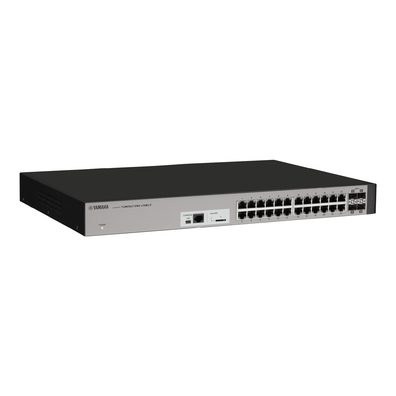

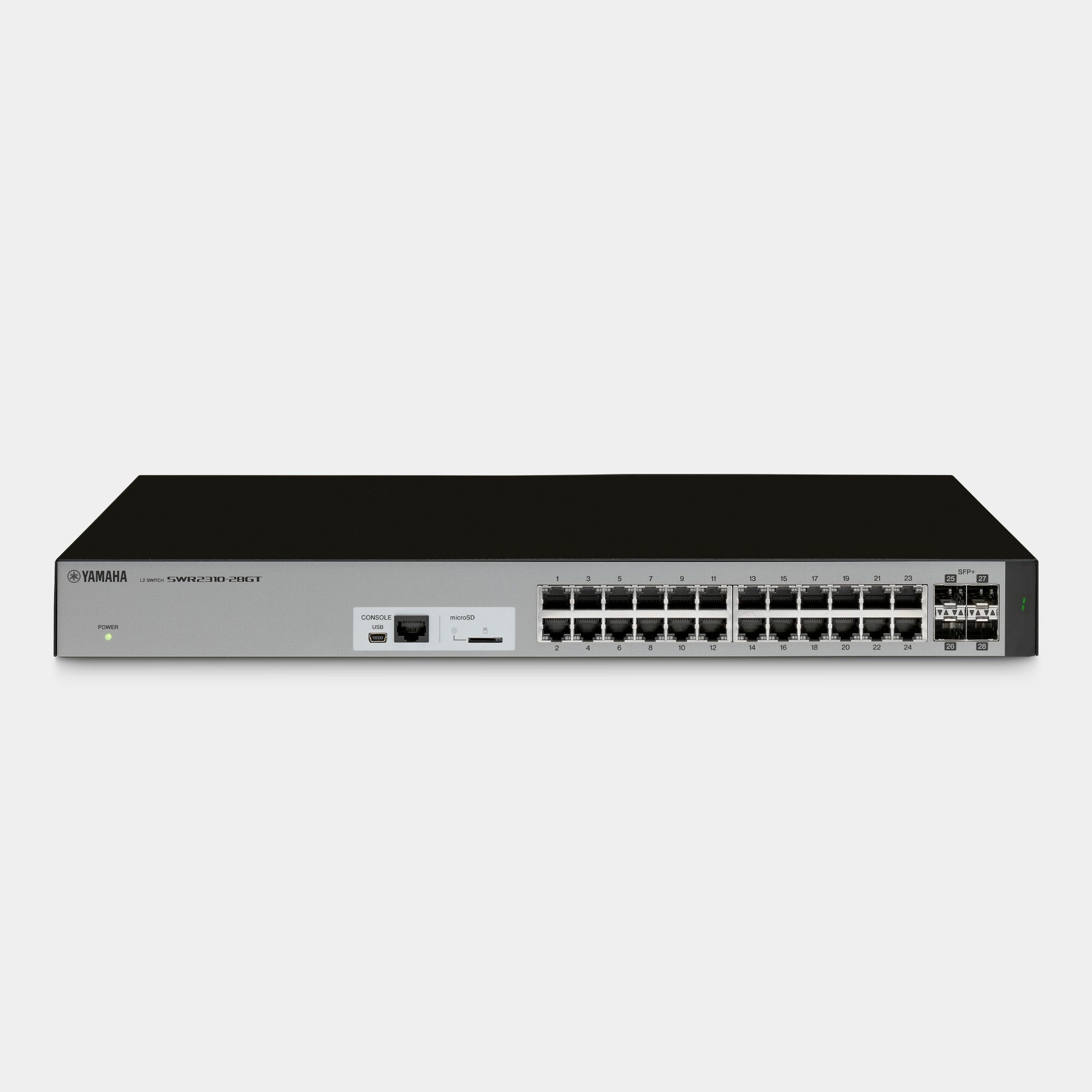

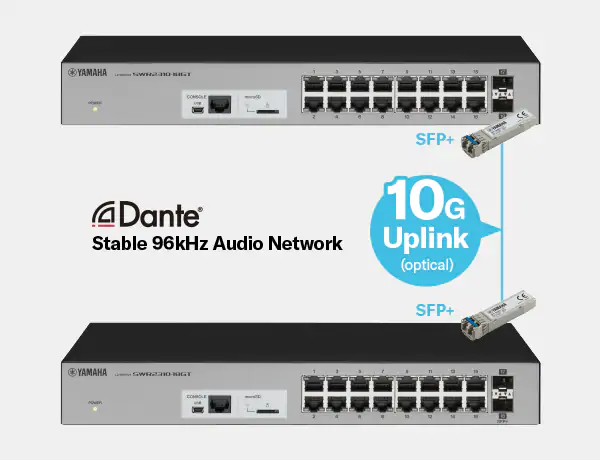

SWR2310-28GT和SWR2310-18GT交換機具有高位端口數和10G上行鏈路端口，可用于遠距離傳輸多通道96 kHz數據，其設計旨在支持系統主干應用中安全、穩定的網絡運行。可選購的SFP-SWRT-SR和SFP-SWRT-LR小型可插拔模塊支持96 kHz音頻數據的多通道可靠遠距離通信，與SFP-SWRT-LR一同使用，最長傳輸距離可達10公里，顯著提高了商業安裝、劇院、體育場館以及其他大型安裝應用的性能、可靠性和靈活性。
一鍵式Dante優化
一鍵式Dante優化

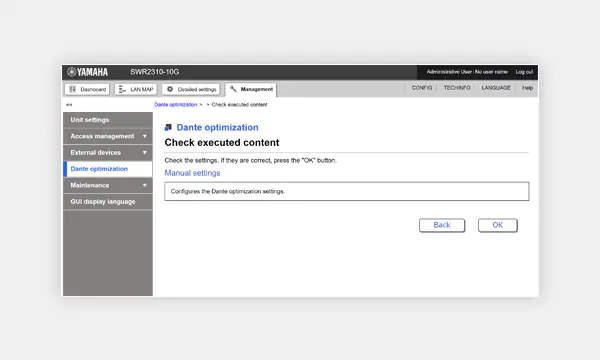

在基于網頁的GUI中點擊“Dante optimization”按鈕，SWR系列交換機的IGMP和QoS設置即可自動為Dante網絡操作進行優化。這些網絡設置在簡單的系統中并不重要，但正確的配置對于確保大型Dante網絡的穩定性至關重要。
智能安全管理
智能安全管理

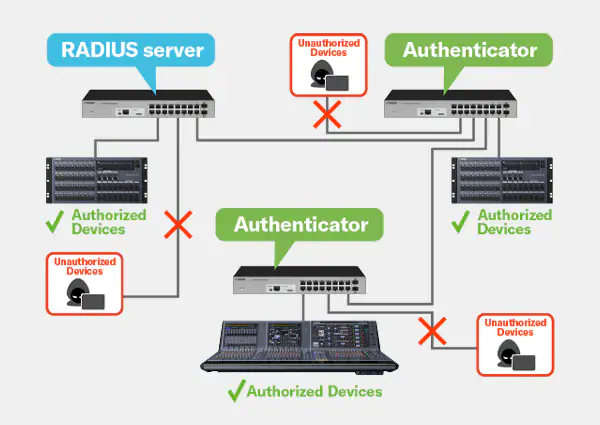

增強SWR2310系列中所含的VLAN功能是內置RADIUS服務器*的功能。通過將一個交換機設置為RADIUS服務器并將其他交換機與之連接，可以有效阻止未經授權的網絡訪問，增強安全性，即使在復雜的大規模安裝中也是如此。通過基于網頁的GUI，可以快速方便地設置設備身份驗證。
網絡可視化和智能管理（Yamaha LAN Monitor）
網絡可視化和智能管理（Yamaha LAN Monitor）

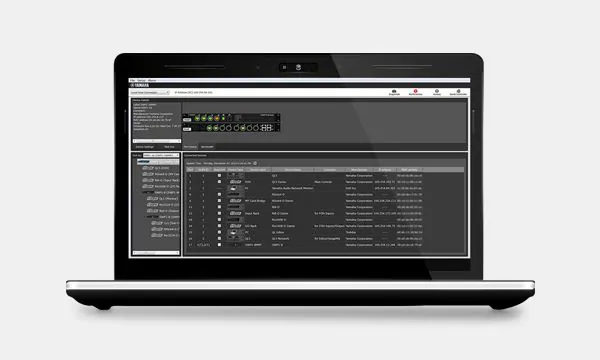

有效的Dante網絡管理取決于一系列參數，如網絡流量、交換機狀態和單個Dante設備信息。專用的Yamaha LAN Monitor電腦應用程序以全面的單畫面視圖提供了與SWP/SWR系列交換機一起使用時所有必要參數。我們將這種類型的圖形稱為“網絡可視化”。您甚至可以以快照方式記錄常規的網絡狀態，并設置警報以警告是否更改了任何參數，從而快速、輕松地識別和解決問題。只需單擊即可從Yamaha LAN Monitor啟動Dante Controller應用程序，實現在單個計算機上提供完整的Dante網絡解決方案。
可選配件，實現靈活的系統設計和安裝
SWR系列提供了多種可選配件，包括機架式和壁掛式支架，便于在不同位置安裝，另有SFP模塊可供選擇，可用于遠程通信，以實現靈活的整體系統設置和安裝。以下列表展示了每款SWR交換機型號可用的配件。
|
配件 → 配件 ↓ |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |

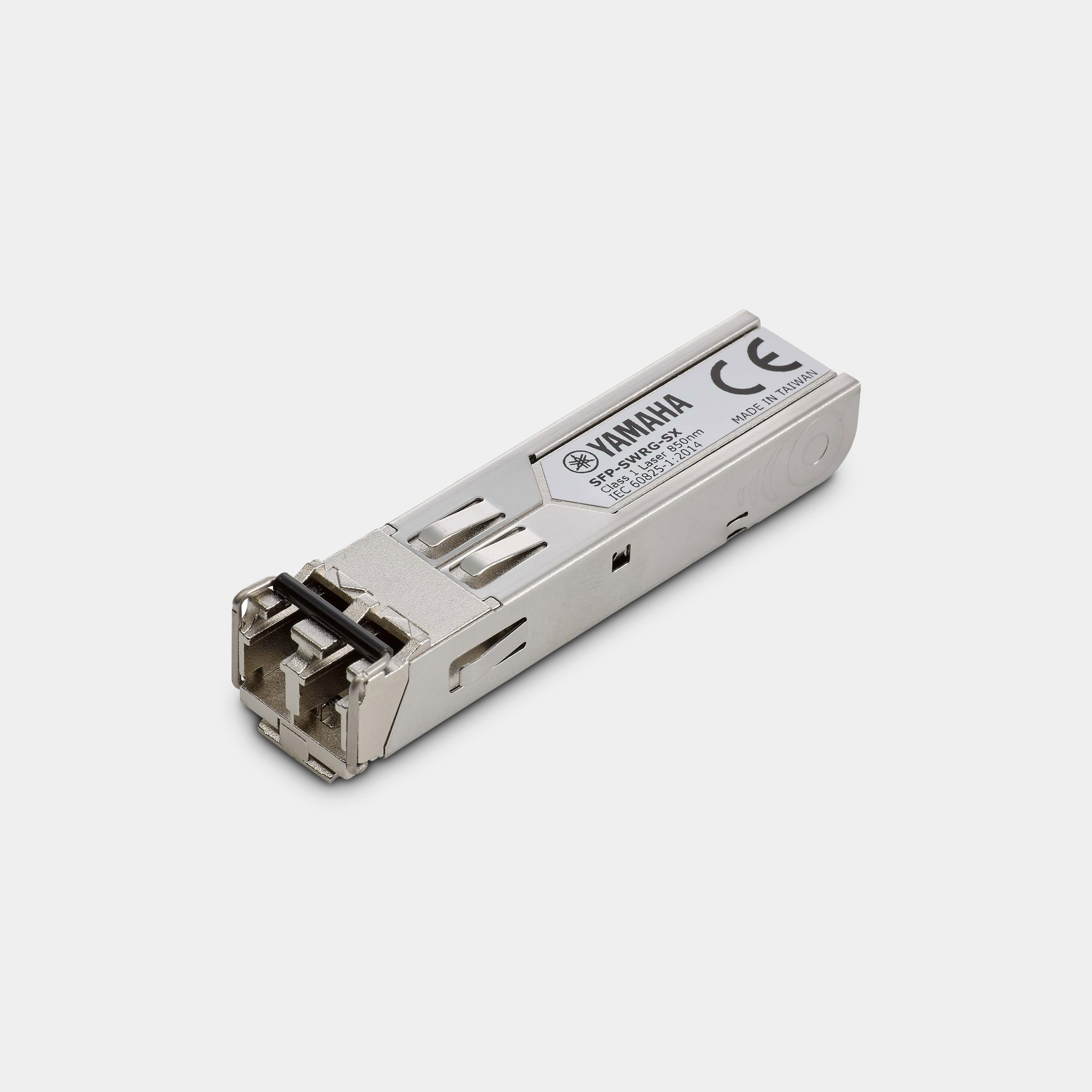

SFP-SWRG-SX （SFP模塊） |

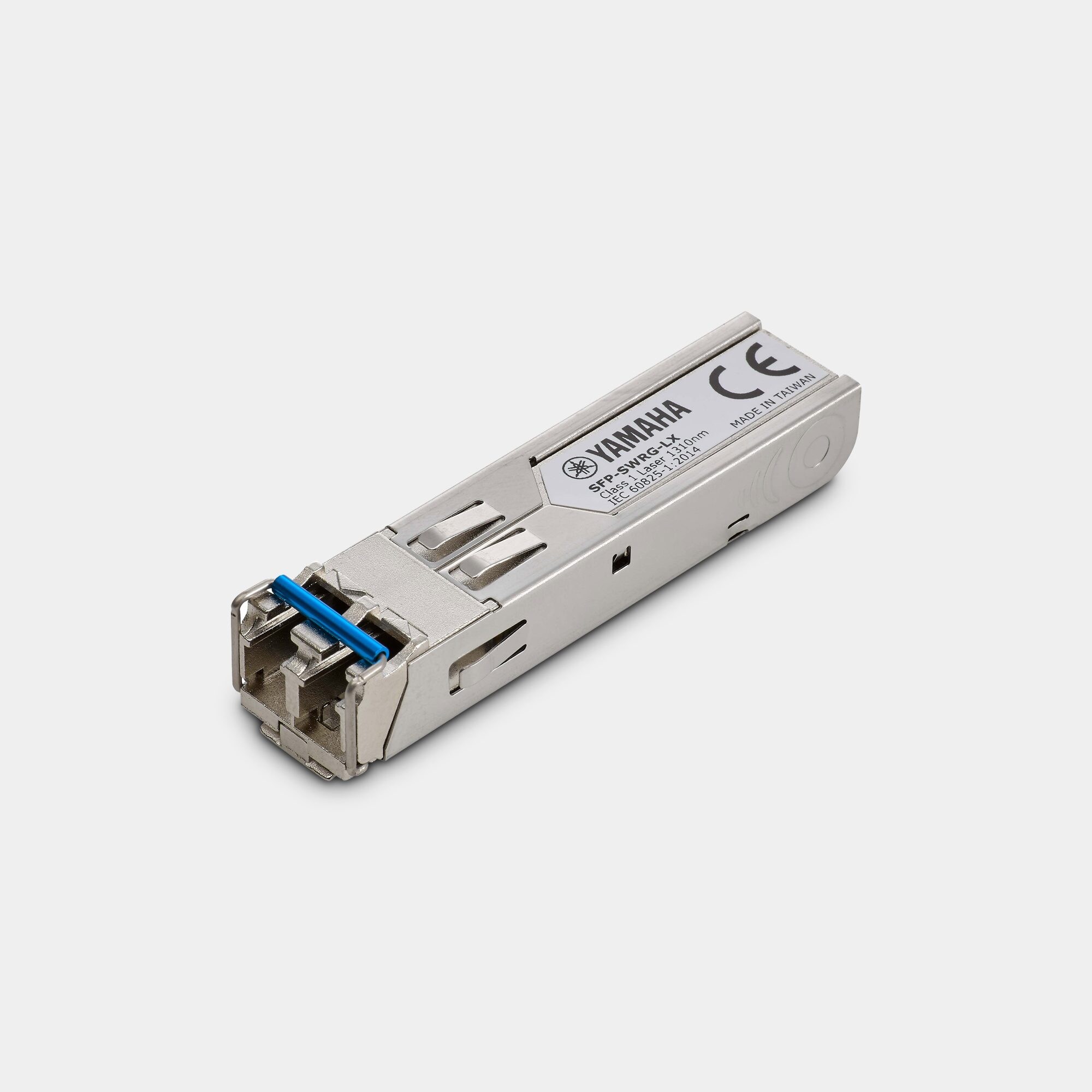

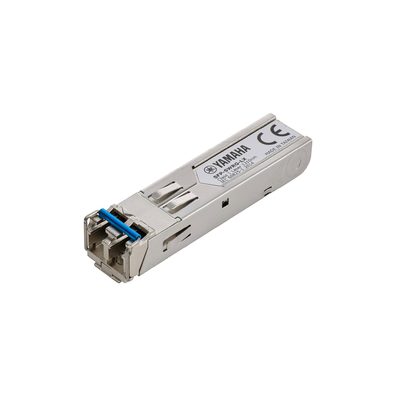

SFP-SWRG-LX （SFP模塊） |

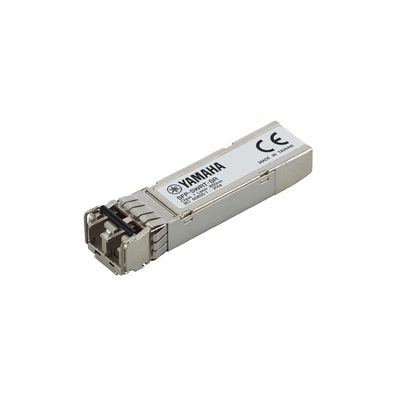

SFP-SWRT-SR （SFP+ 模塊） |

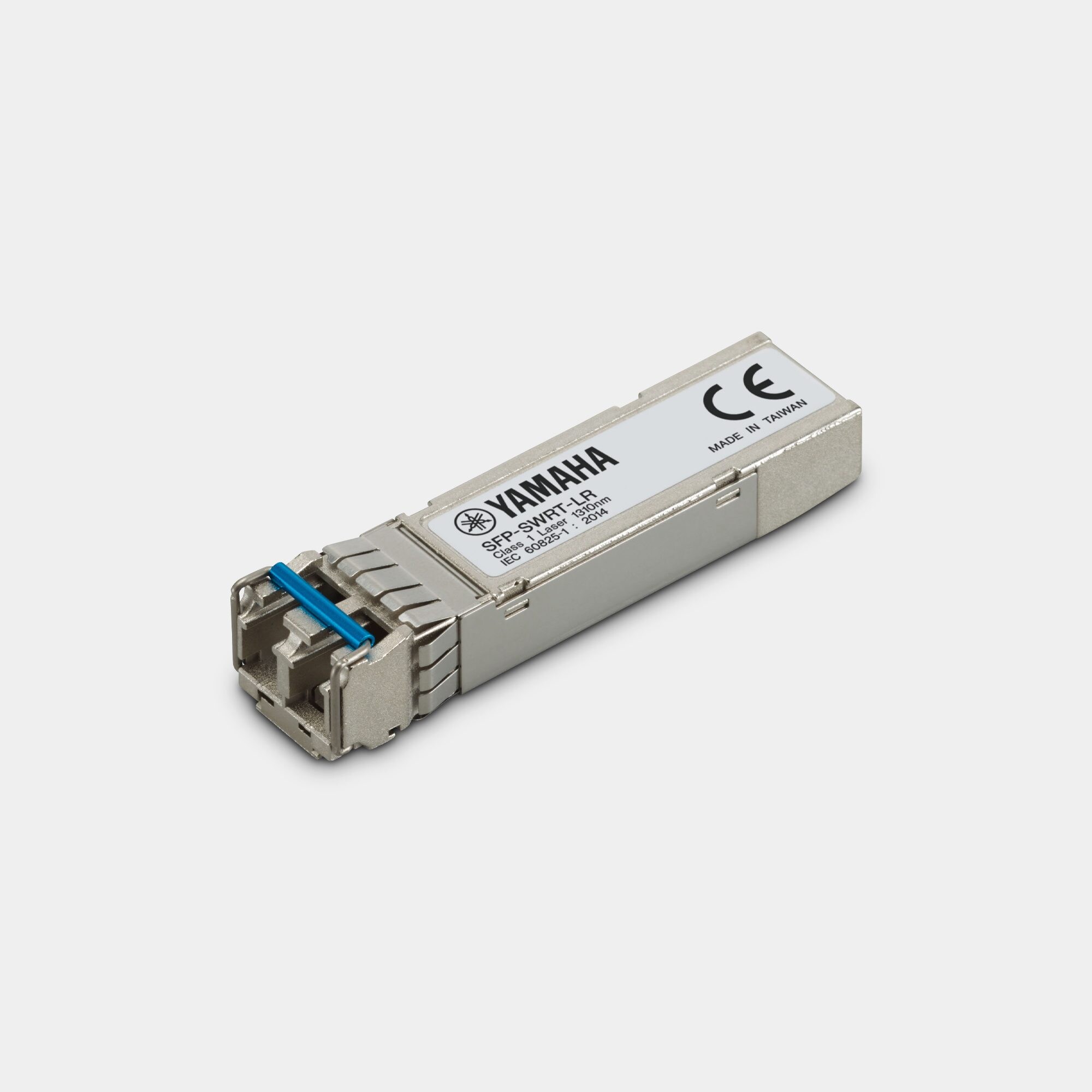

SFP-SWRT-LR （SFP+ 模塊） |

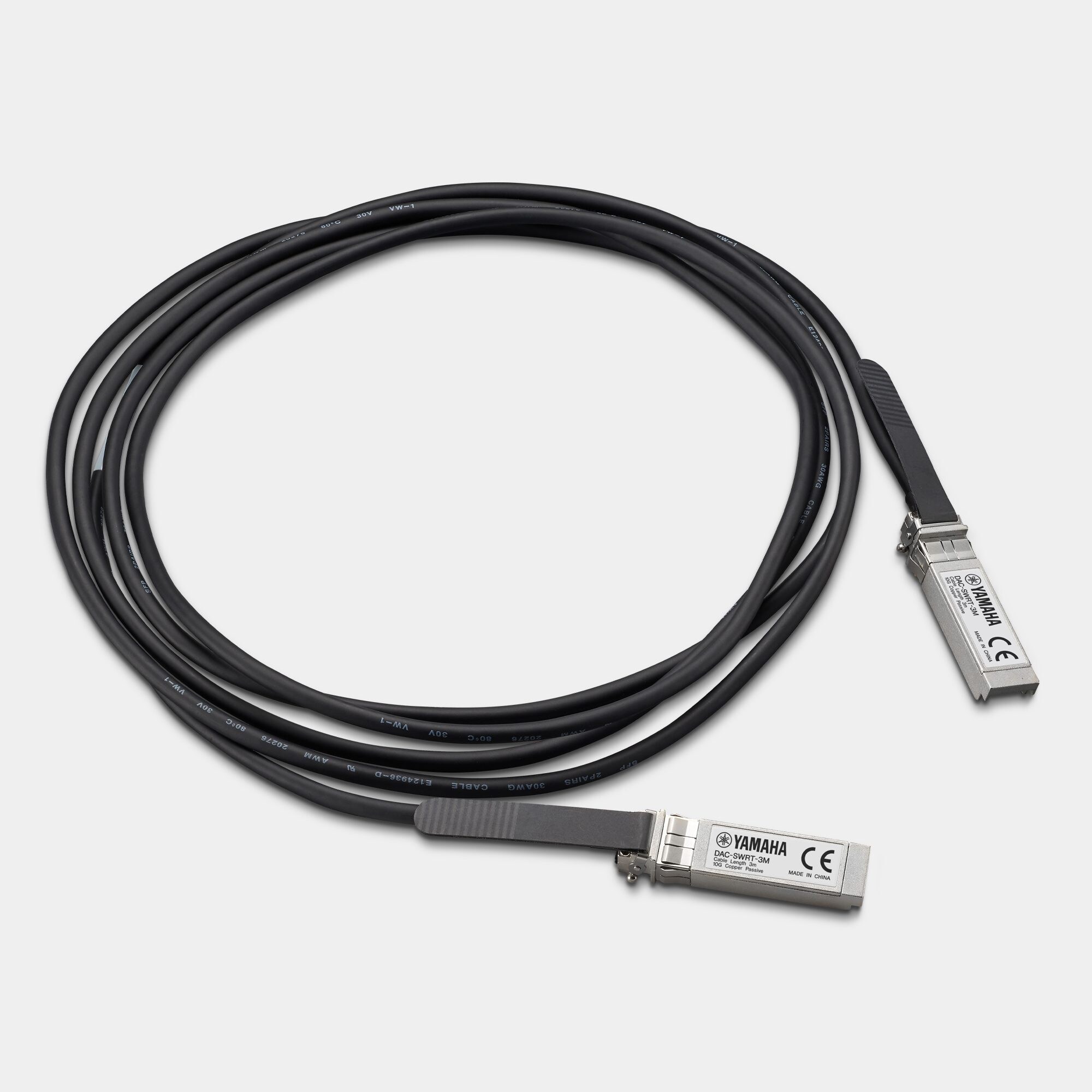

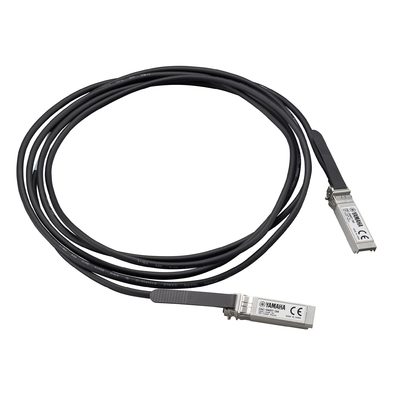

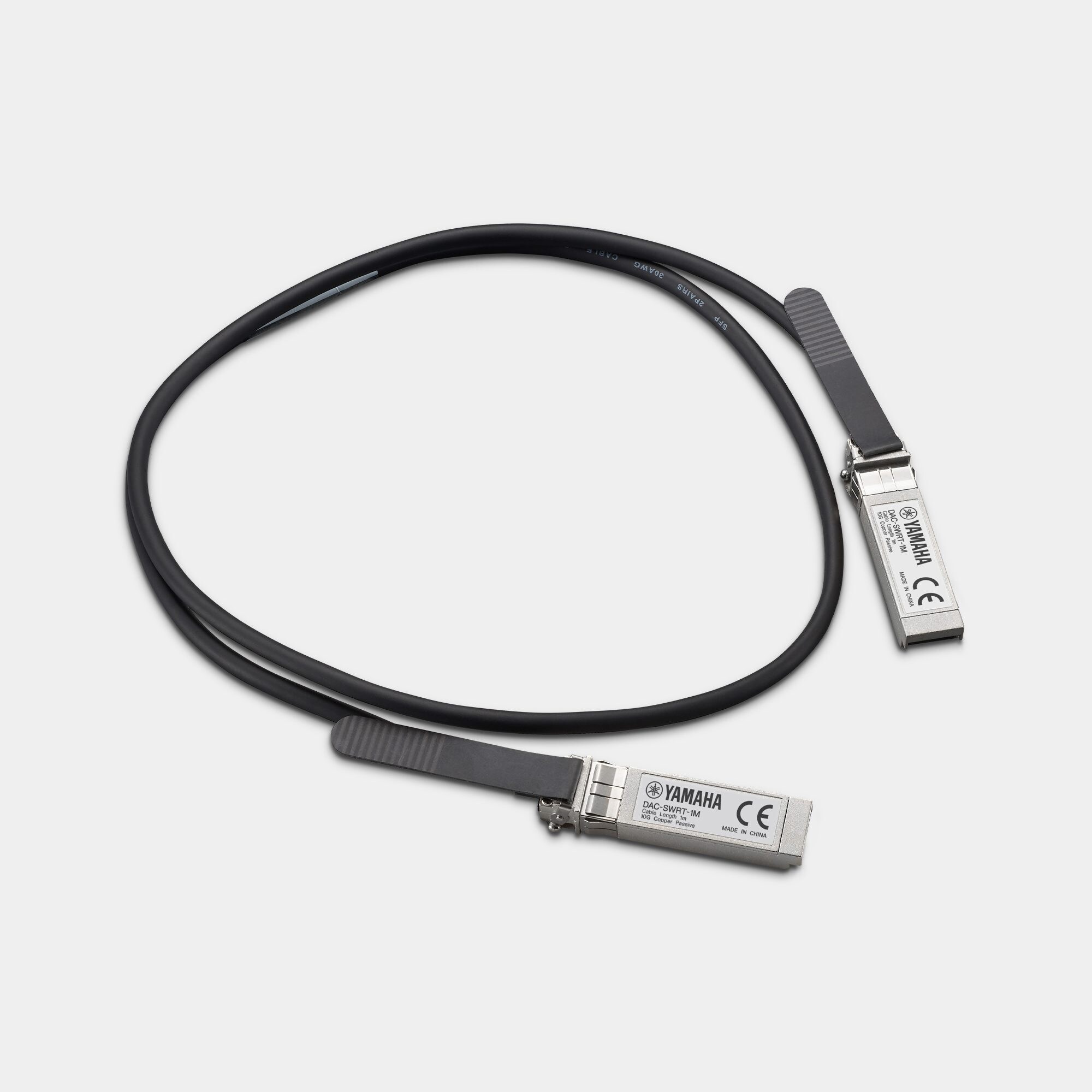

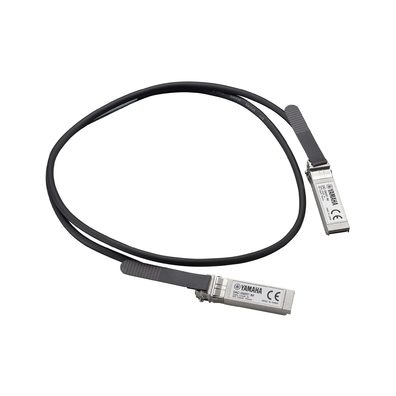

DAC-SWRT-1M （直連線纜） |
DAC-SWRT-3M （直連線纜） |
|---|---|---|---|---|---|---|---|---|
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||

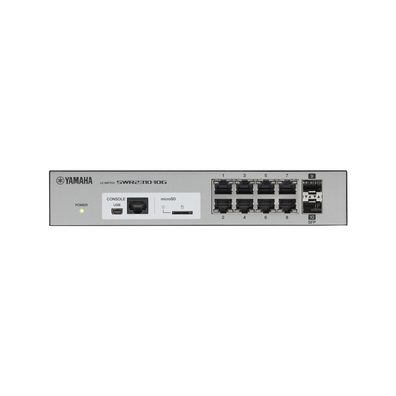

| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT

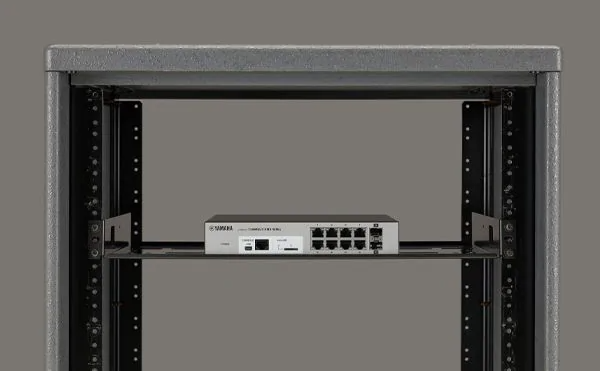

Rack-mount installation (SWR2310-10G + RK-SWR)

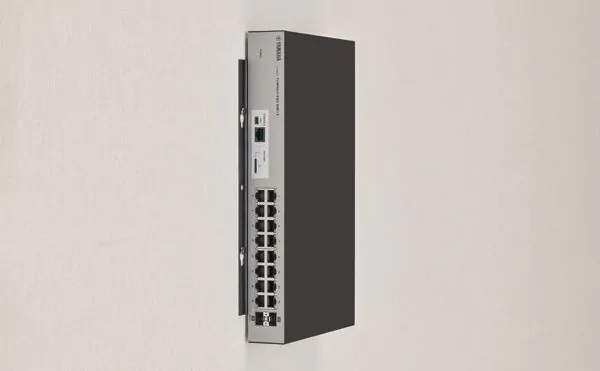

Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward

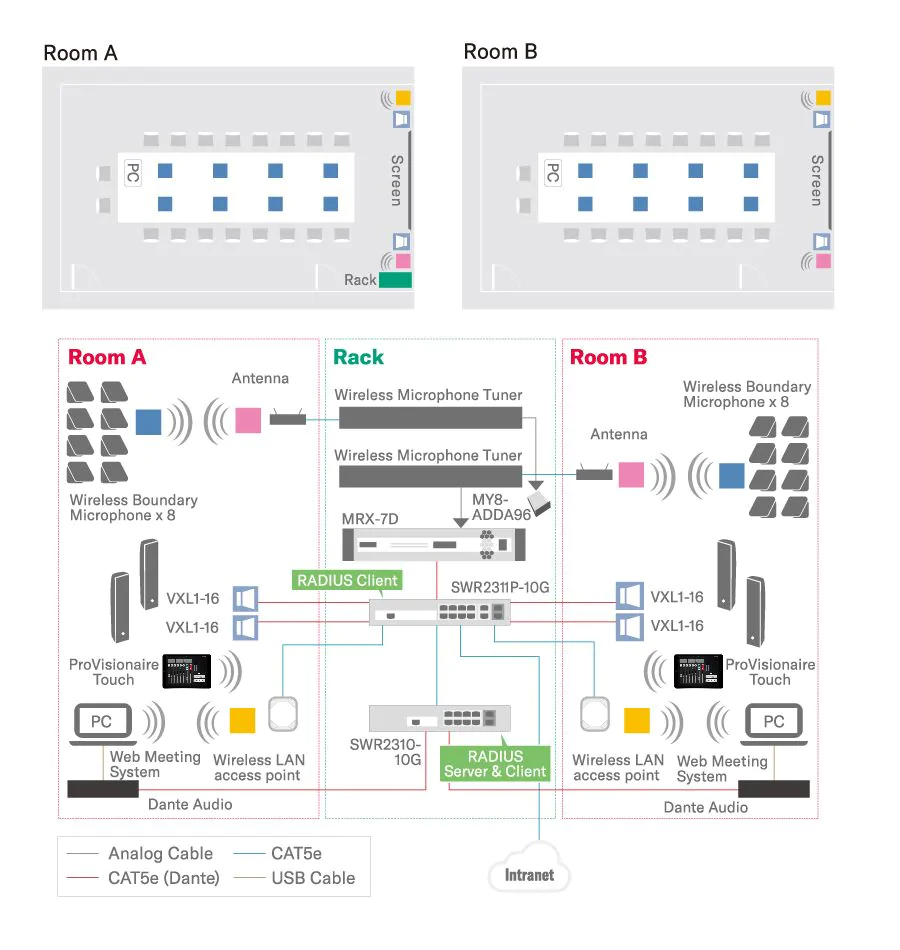

系統示例
-這個應用于會議室的示例系統包括遠程會議系統、數字信號處理器，此功能可以與遠程區域共享會議。
- 通過涵蓋輸入到輸出的網絡，管理操作的效率得到改善，例如通過一臺電腦即可對設置更改、故障排除等進行管理。
- 該系統的設計旨在為會議提供最佳的聲音，利用VXL1-16P提供的出色投射，確保房間后面有足夠的音量和清晰度。
- 通過將一臺交換機設置為RADIUS服務器并關聯其他交換機，可以有效阻止未經授權的網絡訪問，提升安全性。
| SWR2310-28GT | SWR2310-18GT | SWR2310-10G | ||
|---|---|---|---|---|
| LAN端口 | Standard | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) |
| 端口數 | 24 | 16 | 8 | |
| 通訊模式 | 自動協商 | 自動協商 | 自動協商 | |
| 接口類型 | RJ-45 | RJ-45 | RJ-45 | |
| 極性 | 自動檢測直線/十字或固定在直線上 | 自動檢測直線/十字或固定在直線上 | 自動檢測直線/十字或固定在直線上 | |
| SFP+ 端口 | 標準 | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) | - |
| 端口數 | 4 | 2 | - | |
| SFP端口 | 標準 | - | - | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX) |
| 端口數 | - | - | 2 | |
| 調音臺端口 | 標準 | RS-232C, USB 2.0 | RS-232C, USB 2.0 | RS-232C, USB 2.0 |
| 接口類型 | RJ-45, USB mini-B（5針） | RJ-45, USB mini-B（5針） | RJ-45, USB mini-B（5針） | |
| 數據傳輸速度 | 9600 bit/s | 9600 bit/s | 9600 bit/s | |
| microSD卡槽 | 標準 | microSD/microSDHC（不支持microSDXC） | microSD/microSDHC（不支持microSDXC） | microSD/microSDHC（不支持microSDXC） |
| 文件系統 | FAT/FAT32 | FAT/FAT32 | FAT/FAT32 | |
| 指示燈 | POWER、microSD、STACK ID、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED） | POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED） | POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP端口（LINK/ACT、SPEED） | |
| MAC地址 | 在設備頂部面板上的產品標簽中指示 | 在設備頂部面板上的產品標簽中指示 | 在設備頂部面板上的產品標簽中指示 | |
| 操作環境 | 環境溫度：0–50 °C，環境濕度15–80%（無凝結） | 環境溫度：0–50 °C，環境濕度15–80%（無凝結） | 環境溫度：0–50 °C，環境濕度15–80%（無凝結） | |
| 存儲環境 | 環境溫度：-20-60 °C，環境濕度10-90%（無凝結） | 環境溫度：-20-60 °C，環境濕度10-90%（無凝結） | 環境溫度：-20-60 °C，環境濕度10-90%（無凝結） | |
| 電源電壓，頻率 | AC100 – 240V, 50/60 Hz | AC100 – 240V, 50/60 Hz | AC100 – 240V, 50/60 Hz | |
| 最大功耗 | 25.2 W | 19.0 W | 11.7 W | |
| 外形尺寸 | W | 440 mm | 330 mm | 220 mm |
| H | 44 mm | 43.5 mm | 40.5 mm | |
| D | 300 mm | 200 mm | 250 mm | |
| 重量 | 3.9 kg | 2.1 kg | 1.7 kg | |
| 附件 | 使用說明書、電源線（3爪）、電源線夾、支腳、19寸機架安裝硬件和螺絲 | 使用說明書、電源線（3爪）、電源線夾、支腳、19寸機架安裝硬件和螺絲 | 使用說明書、電源線（3爪）、電源線夾、支腳 | |
相關下載
Previous versions
Yamaha LAN Monitor for Win
- Previous versions information
- Yamaha LAN Monitor V1.4.1 for Win
- Yamaha LAN Monitor V1.3.9 for Win
- Yamaha LAN Monitor V1.3.6 for Win
- Yamaha LAN Monitor V1.3.3 for Win
- Yamaha LAN Monitor V1.2.6 for Win
- Yamaha Audio Network Monitor V1.2.0 for Win
- Yamaha Audio Network Monitor V1.1.0 for Win
- Yamaha Audio Network Monitor V1.0.1 for Win
Yamaha LAN Monitor for Mac
產品手冊
SWR Series Brochure
產品說明書
其他（工程數據參數等）
SWR2310系列技術數據
在線頁面介紹SWR2310系列基本功能和Web GUI的詳細信息。
這些頁面介紹Dante的基本信息，重點將聚焦以下四個關鍵詞：“高品質”、“簡單”、“可擴展”和“安全”。讓初學者也能輕松理解Dante。
本指南將聚焦網絡設計，而不是單個產品和Dante網絡的基本規范。
Yamaha LAN Monitor
軟件可以與哪些交換機一起使用？
本軟件主要聚焦于SWP2、SWP1和SWR系列，同時支持其他一部分雅馬哈交換機、路由器和無線AP，但功能有限。本軟件會查找到一部分第三方交換機，但這些交換機不會被控制。
為什么有些Dante設備有2個不同的MAC地址，并在“Connected Devices”列表中注冊了2次？
一些支持Dante的設備，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注冊了兩次。這是正常情況，因為這些設備有2個MAC地址：一個用于Dante端口，另一個用于設備管理。
MCP1控制器不出現在“Connected Devices”列表中。
啟動Yamaha MTX-MRX Editor軟件，或向MCP1發送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按鈕。MCP1將被發現并顯示。
RADIUS服務器功能
什么是RADIUS服務器功能？
RADIUS（遠程用戶撥號認證服務 ）是用于用戶身份驗證的網絡協議之一。RADIUS身份驗證系統由三個元素組成：RADIUS服務器、RADIUS客戶端和用戶。RADIUS客戶端在接收到要訪問的用戶身份驗證請求時，將用戶的信息傳輸到RADIUS服務器。作為對身份驗證請求的響應，RADIUS服務器進行身份驗證并決定是否允許用戶訪問。通過使用交換機的RADIUS服務器功能，無需額外的RADIUS服務器就可以使用身份驗證功能。
