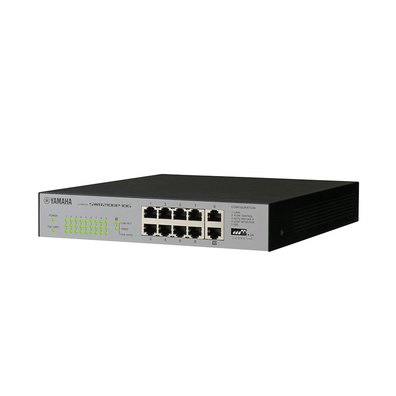

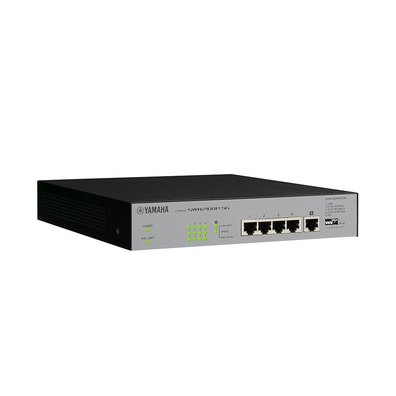

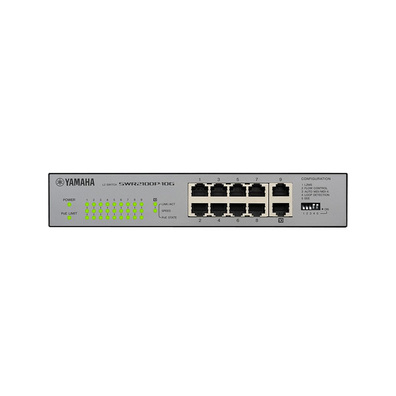

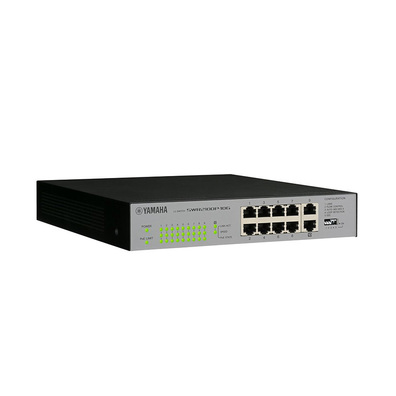

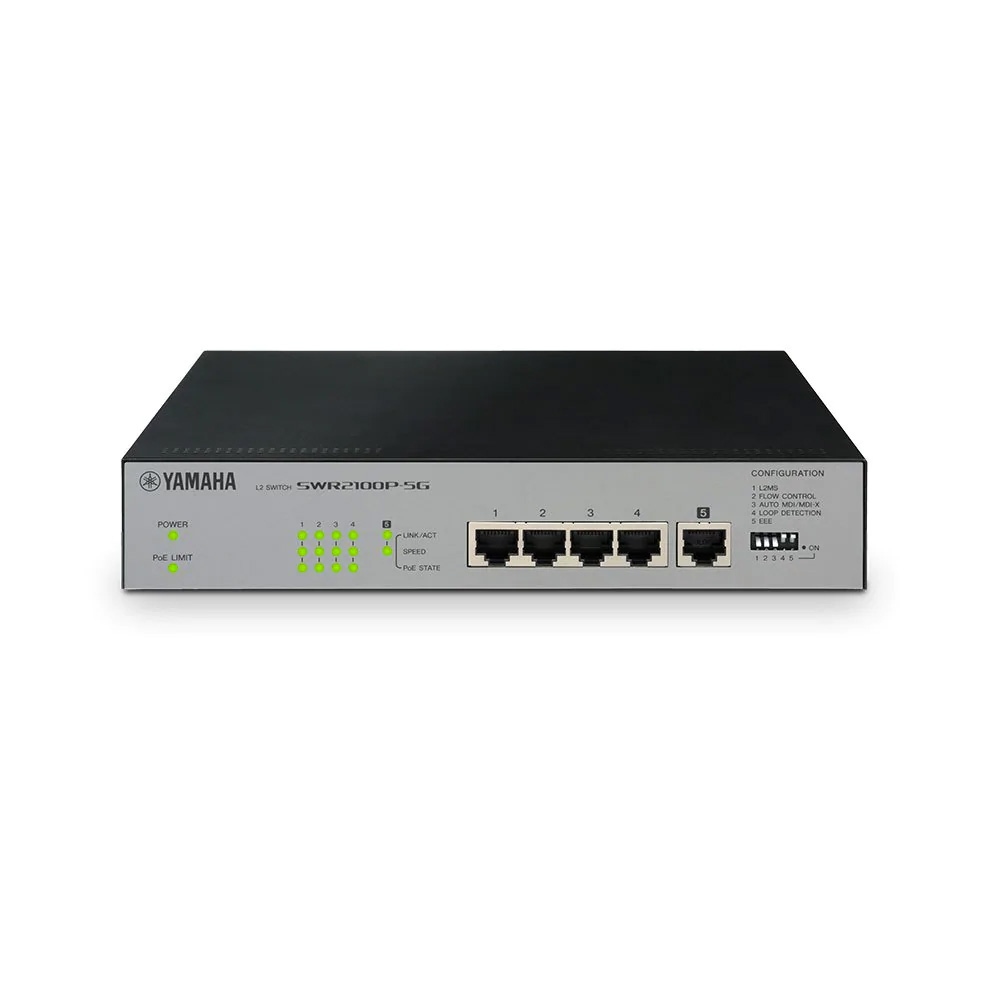

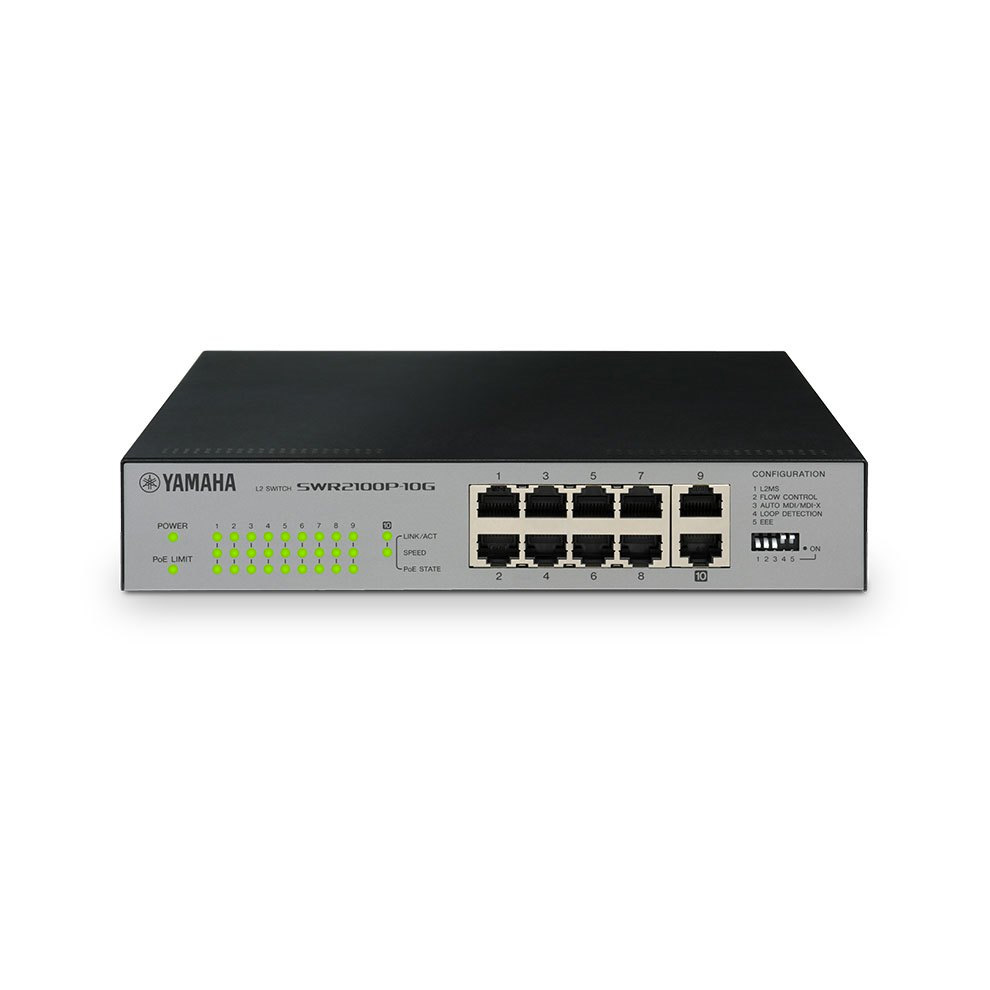

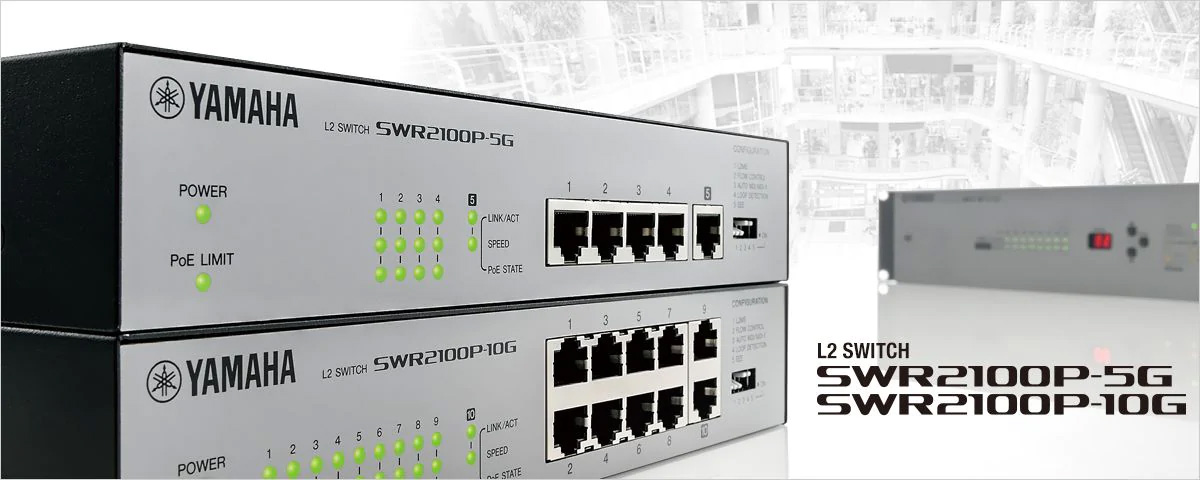

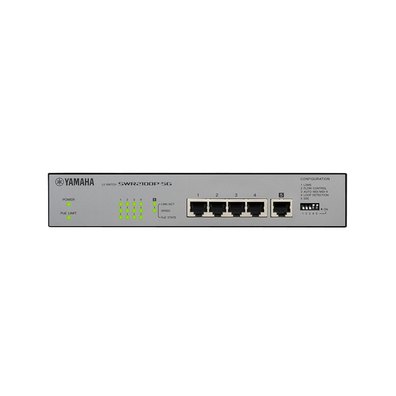

SWR2100P
帶PoE的簡易L2網絡交換機
雅馬哈利用其在IT和專業音響領域的知識注入“SWR2100P系列”簡易L2交換機，該交換機針對網絡音頻安裝進行了優化。該交換機可利用“Yamaha LAN Monitor”這一專用的電腦應用程序，為全面的監視和控制實現“網絡可視化”。
立即購買
產品信息
為網絡中帶有PoE的Dante設備提供供電

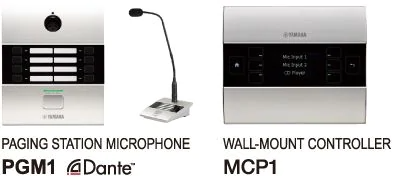

“SWR2100P系列”是簡易型L2交換機，它僅通過一根以太網線纜為符合PoE標準的Dante設備（如尋呼站麥克風“PGM1”）提供電源、音頻和控制信號。由于電源和網絡布線可結合使用，減少使用的線纜數量，延長連接距離，從而提升Dante設備安裝時的自由度，進一步提高施工靈活性。
全面的監聽

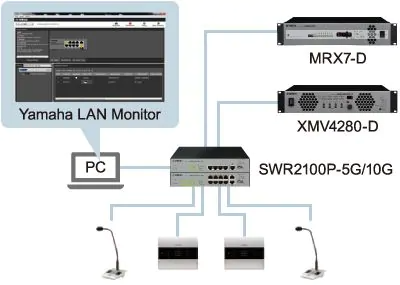

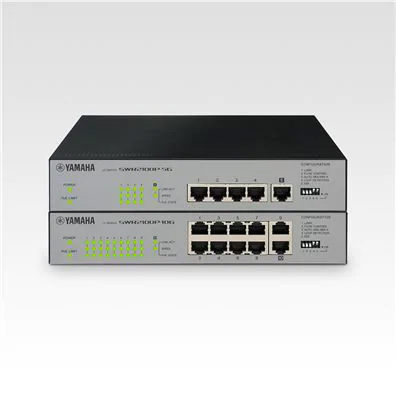

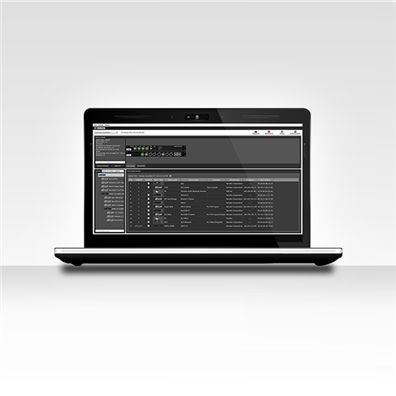

圍繞SWR2100P-5G或SWR2100P-10G L2交換機構建的系統，可從專用的Yamaha LAN Monitor軟件應用程序進行全面的網絡監控，包括PoE電源狀態監控和開/關切換功能。

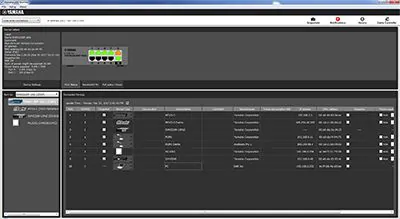

完整的網絡概覽
了解安裝在不同位置的多個交換機是如何連接，以及網絡設備是如何連接到這些交換機，可能是一項困難而耗時的任務。Yamaha LAN Monitor使整個網絡拓撲清晰可見，可以讓用戶全面了解多個交換機和Dante網絡設備是如何互連的。將電腦連接到距離最近的SWR2100P系列交換機并啟動Yamaha LAN Monitor軟件即可。

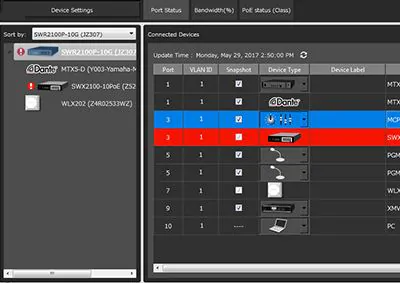

快照功能使故障排除更容易
根據需要進行設置時，您可以拍攝網絡狀態的“快照”。然后，軟件可以自動跟蹤設置并提醒您任何更改。例如，您可以拍攝網絡的快照，如果出現線纜斷開、設備關閉或在演出之前出現連接錯誤時，系統會向您發出警報。

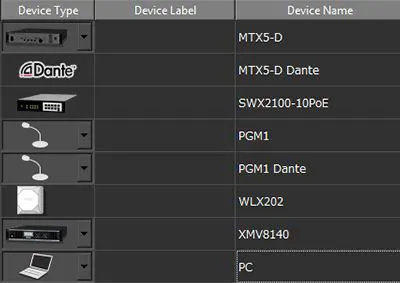

帶有圖標、標簽和備注以增強設備ID的識別
僅通過IP或MAC地址識別連接到交換機的設備，這樣的方法困難且容易出錯。已連接的Dante設備由Dante圖標和之前通過Dante Controller軟件所設置的設備ID標識。您還可以在“標簽”和“注釋”欄中輸入其他信息，例如設備的位置。

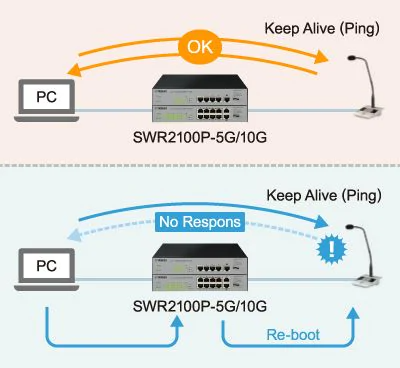

集中監控和遠程重啟廣泛分布的設備
如果監控設備沒有及時回應發送Ping，則自動判斷為發生了故障，并將停止該設備的PoE供電，然后重啟該設備。這系列動作將重新啟動監控設備并嘗試恢復。通過對廣泛分布的設備狀態進行集中管理，可確保更順暢地進行設備管理。

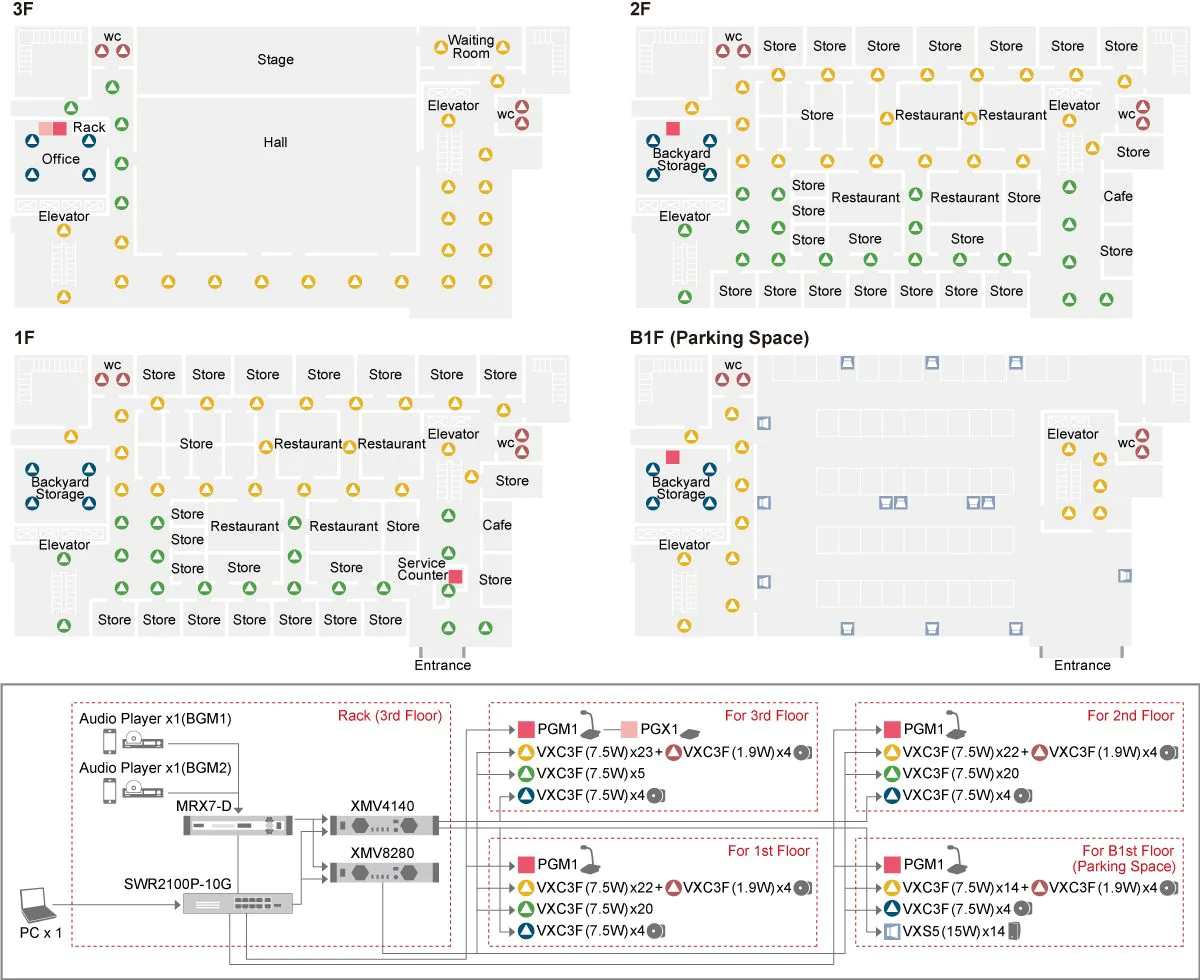

系統示例
SWR2100P系列交換機不僅簡化了音頻網絡系統的設計和安裝，也使安裝更加方便可控。MRX7-D 和 XMV設備的組合非常適合在購物中心等大型應用中使用。在這個系統中，可以添加Dante兼容的PGM1單元來提供多個遠程尋呼站。在所示的設置中，位于3樓辦公室的PGM1單元被設置為主站，它將優先于所有其他PGM1單元進行緊急通告。VXC3F和VXS5揚聲器允許高阻抗連接，因此可以將多個揚聲器分布在廣泛的區域以實現寬廣的覆蓋。揚聲器上的抽頭可用于輕松更改輸出功率，及時在安裝完成后，也能用于創建想要的背景音樂與播報之間的平衡。
| SWR2100P-10G | SWR2100P-5G | ||
|---|---|---|---|
| LAN端口 | 標準 | IEEE802.3 (10BASE-T/100BASE-TX/1000BASE-T) | IEEE802.3 (10BASE-T/100BASE-TX/1000BASE-T) |
| 端口數 | 10個端口 | 5個端口 | |
| PoE電源可用端口 | 9個端口（端口1-9） | 4個端口（端口1-4） | |
| PoE標準 | IEEE 802.3at | IEEE 802.3at | |
| 電源系統 | Alternative A | Alternative A | |
| 最大供電 | 每個端口 | 30W（根據每個連接設備的功耗等級而變化。） | 30W（根據每個連接設備的功耗等級而變化。） |
| 所有端口 | 70W | 70W | |
| 兼容的PoE供電設備 | 符合IEEE 802.3af標準或IEEE 802.3at標準的PoE供電設備 | 符合IEEE 802.3af標準或IEEE 802.3at標準的PoE供電設備 | |
| 開關 | 用于修改設置的CONFIGURATION開關（L2MS開關、流量控制開關、自動MIDI/MIDI-X開關、循環檢測開關、節能模式開關） | 用于修改設置的CONFIGURATION開關（L2MS開關、流量控制開關、自動MIDI/MIDI-X開關、循環檢測開關、節能模式開關） | |
| 指示燈 | POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE (x31) | POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE (x16) | |
| 操作環境 | 環境溫度：0至40 °C，環境濕度：15至80%（無冷凝） | 環境溫度：0至40 °C，環境濕度：15至80%（無冷凝） | |
| 存儲環境 | 環境溫度：-20至50 °C，環境濕度：10至90%（無冷凝） | 環境溫度：-20至50 °C，環境濕度：10至90%（無冷凝） | |
| 電源電壓，頻率 | AC100至240 V，50 Hz/60 Hz | AC100至240 V，50 Hz/60 Hz | |
| 功耗 | 90 W | 86 W | |
| 外形尺寸 | W | 220 mm | 220 mm |
| H | 40.5 mm | 40.5 mm | |
| D | 250 mm | 250 mm | |
| 重量 | 1.8 kg | 1.6 kg | |
| 附件 | 使用說明書；電源線；電源線夾；腳踏控制 | 使用說明書；電源線；電源線夾；腳踏控制 | |

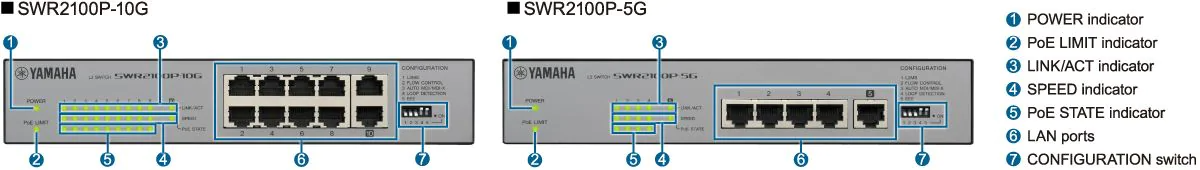

控制器和接口

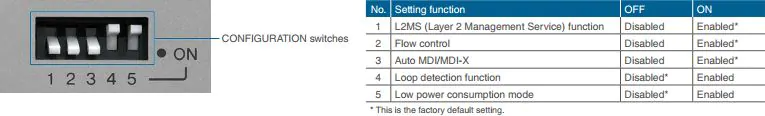

可通過CONFIGURATION開關設置的功能如下。
固件 / 軟件
* Yamaha Audio Network Monitor軟件已更名為Yamaha LAN Monitor。
上一版本
產品手冊
產品說明書
其他
這些頁面介紹Dante的基本信息，重點將聚焦以下四個關鍵詞：“高品質”、“簡單”、“可擴展”和“安全”。讓初學者也能輕松理解Dante。
本指南將聚焦網絡設計，而不是單個產品和Dante網絡的基本規范。
Yamaha LAN Monitor
軟件可以與哪些交換機一起使用？
本軟件主要聚焦于SWP2、SWP1和SWR系列，同時支持其他一部分雅馬哈交換機、路由器和無線AP，但功能有限。本軟件會查找到一部分第三方交換機，但這些交換機不會被控制。
為什么有些Dante設備有2個不同的MAC地址，并在“Connected Devices”列表中注冊了2次？
一些支持Dante的設備，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注冊了兩次。這是正常情況，因為這些設備有2個MAC地址：一個用于Dante端口，另一個用于設備管理。
MCP1控制器不出現在“Connected Devices”列表中。
啟動Yamaha MTX-MRX Editor軟件，或向MCP1發送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按鈕。MCP1將被發現并顯示。
