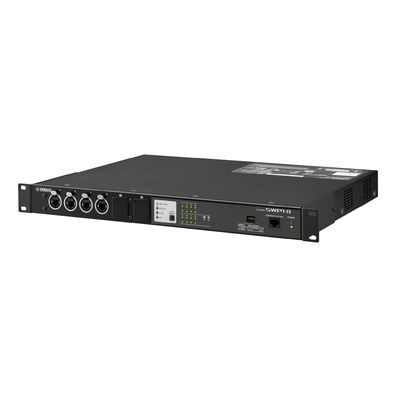

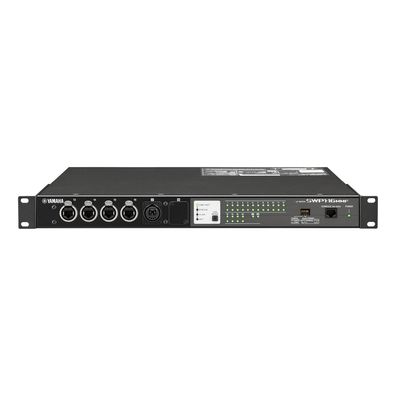

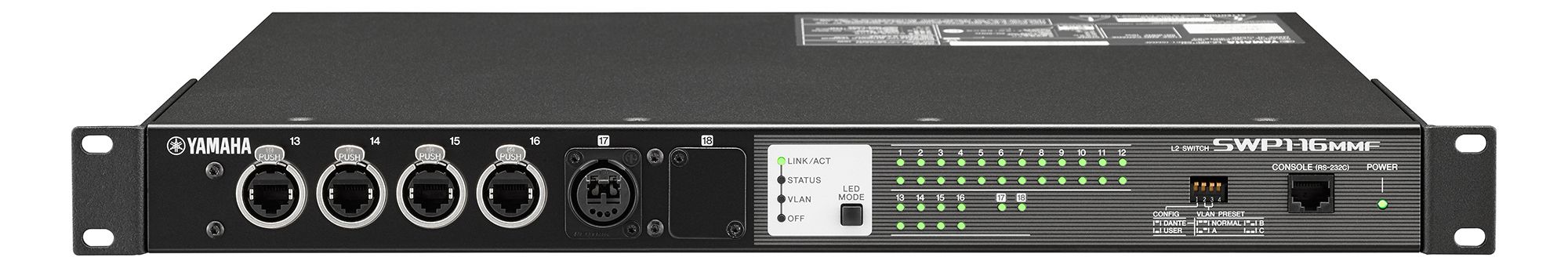

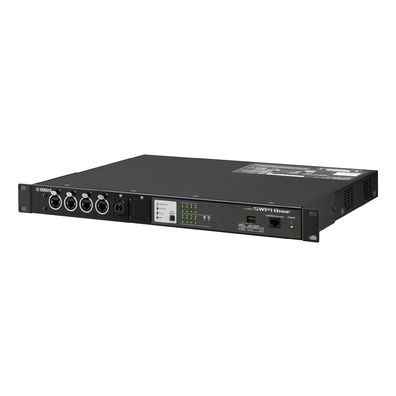

雅馬哈交換機實現Dante適化和網絡可視化
以往需要IT技術人員才能完成的復雜的網絡交換機設置，如今每位用戶都能輕松完成。僅需簡單的交換機設置，即可使SWP1系列網絡交換機實現Dante操作的優化服務，專用的Windows應用程序為廣泛的監聽和控制實現“網絡可視化”。雅馬哈于1995年開啟網絡設備業務，如今已在日本的中小型企業和SOHO網絡市場占據了重要的份額。與雅馬哈路由器/防火墻相連接的千兆L2交換機誕生于2011年，它大大減少了網絡設置、維護和管理工作量。20年后音頻網絡行業快速成長，成為現場擴聲和專業音響領域具價值的技術之一。包括廣受好評的CL系列數字調音臺在內的支持Dante網絡的雅馬哈產品不斷增多，繼續引領者音頻網絡的發展。SWP1系列網絡交換機能夠滿足專業音響市場對相關解決方案的期待，為用戶帶來唯雅馬哈所擁有的IT和專業音頻領域技術的理想平衡。SWP1系列使得網絡設置、監聽和操作更為簡單、便捷。
立即購買
產品信息

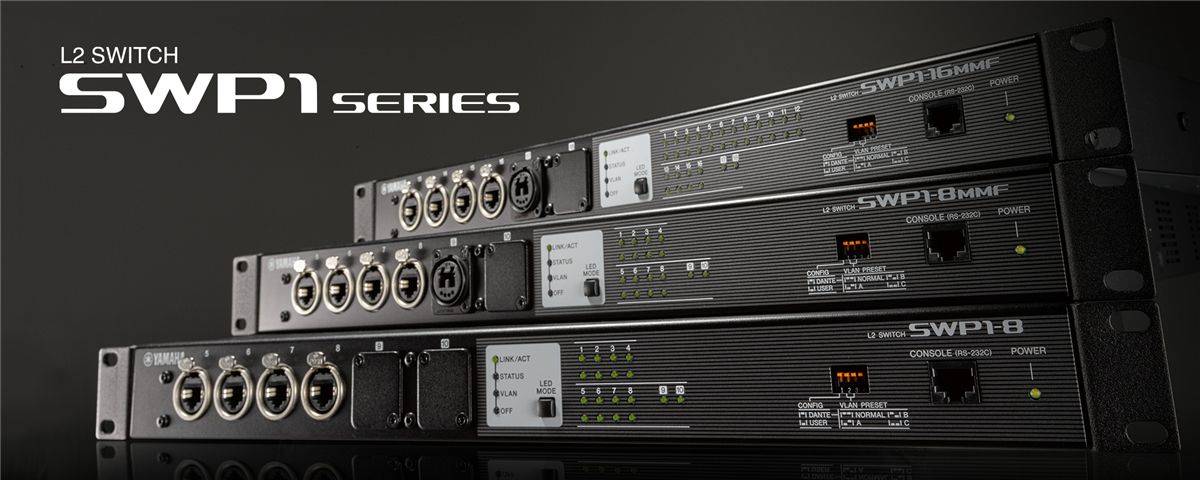

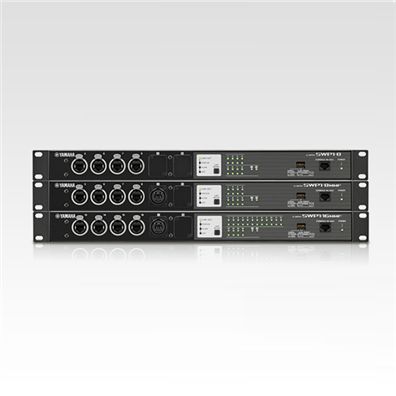

Easy Setup and Comprehensive Network Visibility

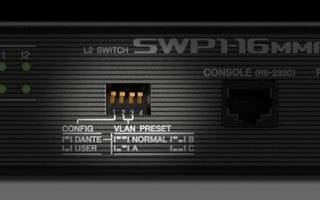

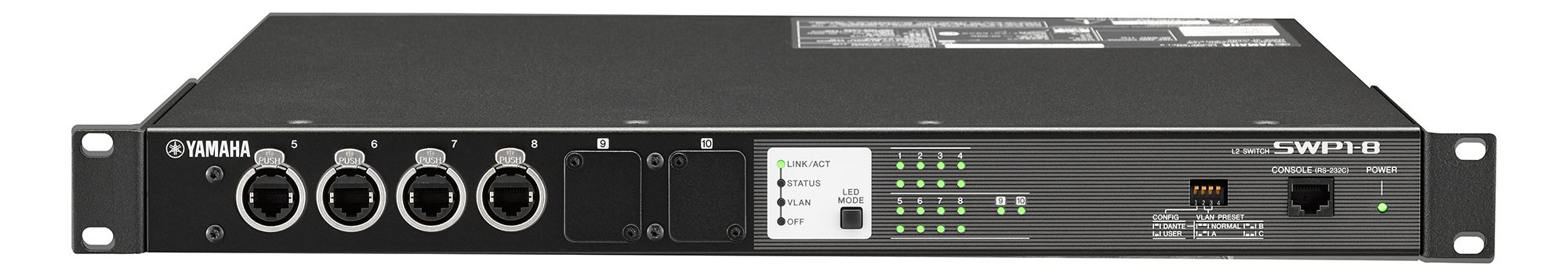

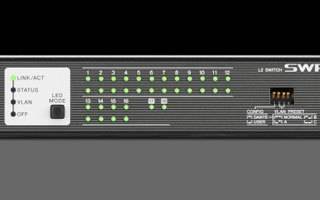

通過DIP交換機實現Dante適化
簡單的Dante網絡在設置和操作上并不困難，但隨著網絡不斷復雜，交換機需要為Dante網絡的操作進行優化，從而在大程度上獲得穩定性。要在智能的交換機上設置QoS、IGMP Snooping和其它參數并非易事，比起音頻工程師的專業知識，還需用戶具備IT技術的知識儲備。現在，只需輕觸一個DIP開關，SWP1系列能實現Dante適化的設置，無需任何專業知識或培訓。
3 種預設VLAN類型

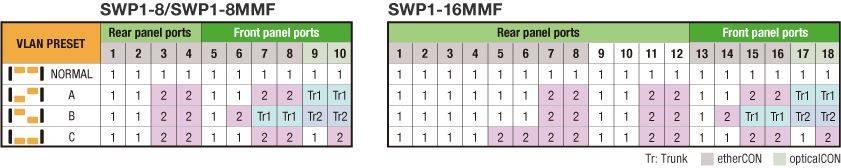

一個真正高效的網絡需要有能力同時處理多種服務：Dante通信、舞臺接口箱和其它智能設備功能、支持數字調音臺和功放控制的計算機軟件等等。但是，在向同個網絡中添加越多網絡通信的同時，干擾和故障發生的可能性也越大。將虛擬VLAN域名用于隔離多種類型的數據是理想的解決方案，但此類設置同樣需要一些IT的專業知識。SWP1系列包含了3種VLAN預設，通過一個DIP開關即可選擇。另外SWP1還具有USER模式，您可以完全自定義VLAN設置。
*當安裝了可選購MMF-SWP1擴展單元后，SWP1-8端口9和10SWP1-8MMF端口10SWP1-16MMF端口18可用。
網絡可視化

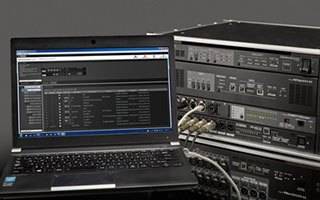

高效的Dante網絡管理取決于一系列參數，如網絡流量、開關狀態和個別的Dante設備信息。專用于Windows系統計算機的Yamaha Audio Network Monitor應用程序能夠在全面的單屏顯示中，為您帶來使用SWP1系列交換機時所有必需的參數。我們將這種圖形概述的類型稱為“網絡可視化”。您甚至可以將正常的網絡狀態生成快照，如果任何參數有所變化，還可以設置通知以作提醒，因此即便發生問題也能快速便捷地發現并解決。只需通過點擊Yamaha Audio Network Monitor軟件，也能啟動Dante Controller應用程序，在一臺計算機上即可實現所有Dante網絡的解決方案。
Reliability and Connectivity

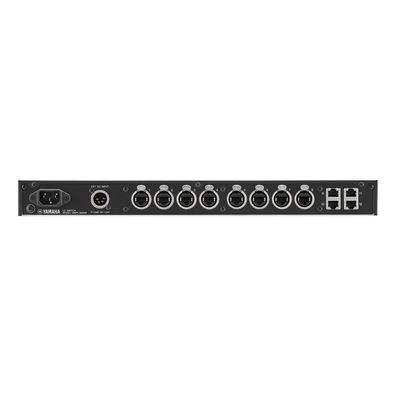

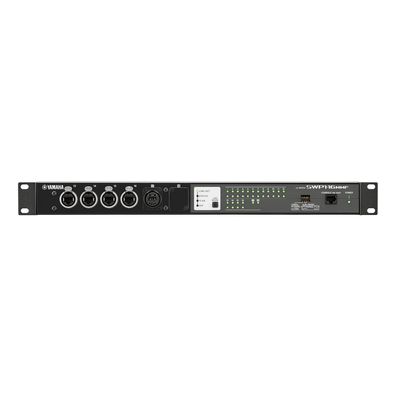

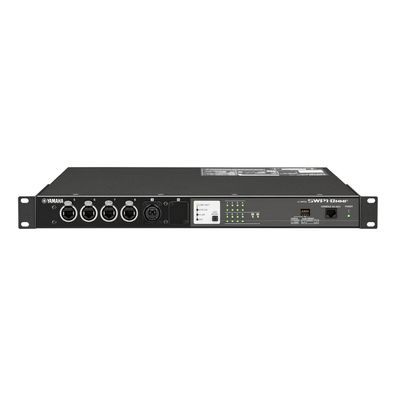

etherCON接口實現可靠的現場擴聲

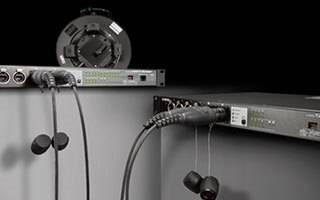

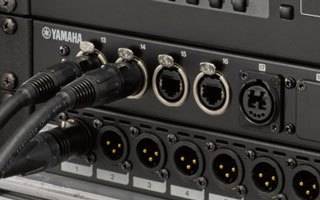

在現場擴聲應用中，可靠性必不可缺，演出不應被任何意外打斷。為匹配接口，傳統的網絡交換機通常使用RJ45接口與相連的計算機進行連接，而SWP1系列采用了耐用、可靠的etherCON接口，能夠與雅馬哈CL/QL系列數字調音臺和其它支持Dante的設備的etherCON接口直接兼容。

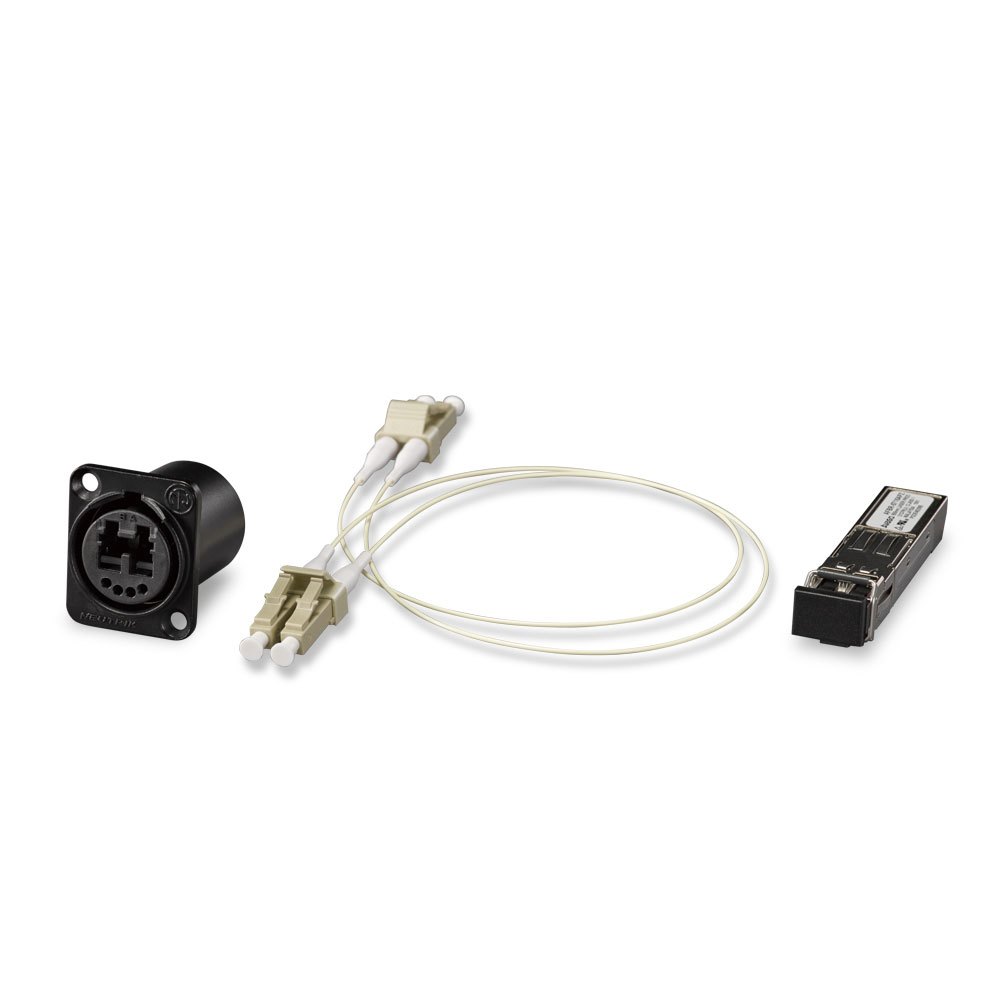

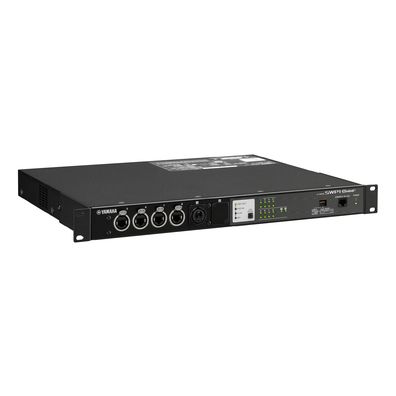

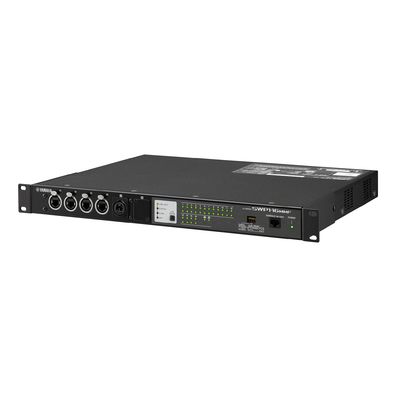

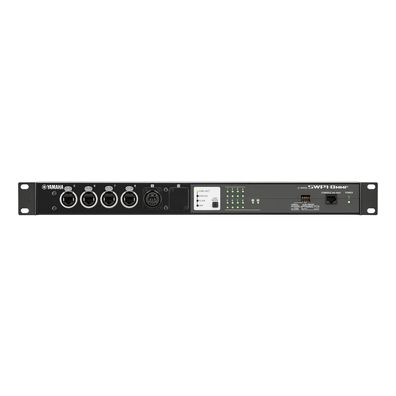

光纖和網絡冗余支持（需可選設備支持）

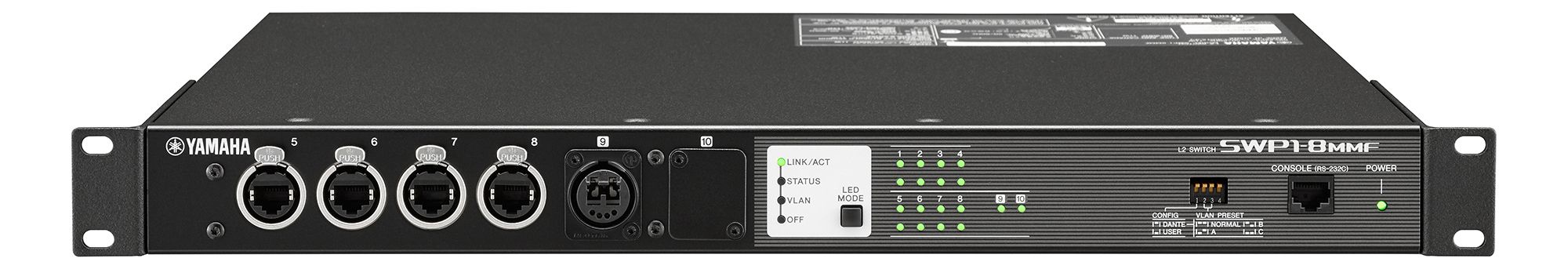

SWP1-8MMF和SWP1-16MMF包含多模光纖opticalCon接口。兩款型號都支持長達300米的遠距離傳輸。在添加了可選購的MMF-SWP1光纖模塊后，還能支持兩根光纖線纜的運行，實現冗余連接。快速生成樹協議（RSTP）同樣也支持冗余連接。

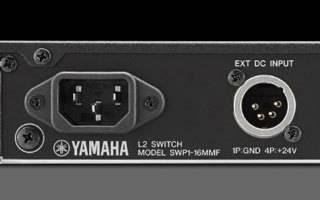

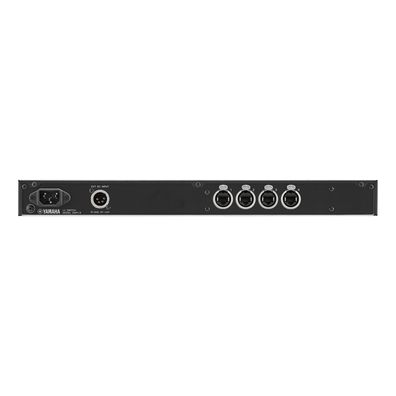

EXT DC INPUT實現供電冗余

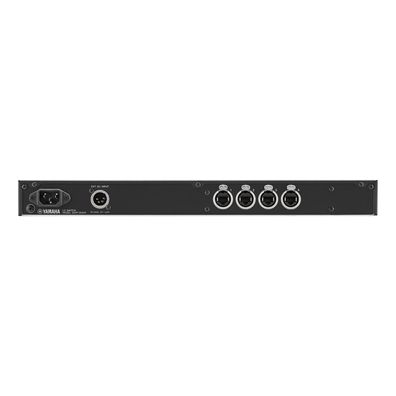

SWP1系列交換機除了標準的AC IN接口外，還具有XLR-4-32類EXT DC INPUT接口。提供給EXT DC INPUT接口的+24V DC帶來了供電冗余，即便AC供電發生了故障，也能為設備提供持續的供電。另外更為可靠的是，AC接口為鎖定式的接口（V-Lock），將發生斷鏈的可能性降到了低。
Network Visibility Advantages
雅馬哈SWP1系列網絡交換機在設計上，為用戶的設置和操作帶來了大的便捷。它們充分利用了Dante音頻流管理的能力，支持一鍵Dante適化加優化的網絡可視化設置。與SWP1系列搭配使用的用于Windows系統的Yamaha Audio Network Monitor軟件，不僅支持連接的任意SWP1系列交換機，還支持對相連的Dante設備的全面監聽和管理。雅馬哈原創的L2MS（2層管理服務）協議將“網絡可視化”的能力延伸至了任意連接在SWP1系列交換機上的Dante設備中。
LAN映射實現完整的網絡概覽

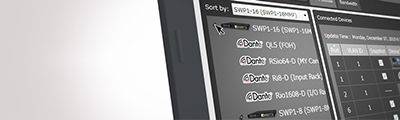

需要理解多個安裝在不同位置的交換機是如何連接的，以及網絡設備是如何連接在這些交換機上的，是一件耗時又費力的事情。Yamaha Audio Network Monitor使得所有的網絡拓撲結構都清晰可見，為用戶全面梳理了多個交換機和Dante網絡是如何互聯的。您只需簡單地將一臺Windows計算機連接至近的SWP1交換機，啟動Yamaha Audio Network Monitor軟件即可實現。
端口狀態和帶寬利用率

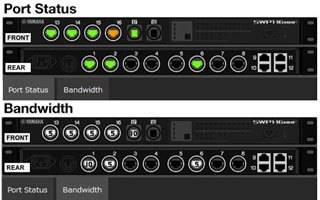

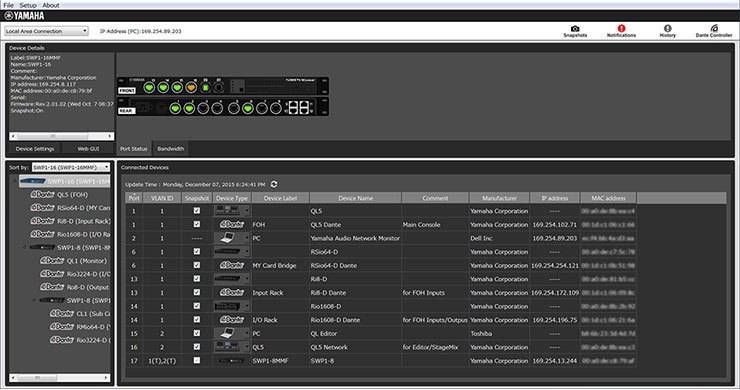

Yamaha Audio Network Monitor包括端口狀態和帶寬顯示，清楚展現了每個網絡交換機端口的連接狀態、所連設備的信息、每個端口的通訊速度和帶寬利用率。

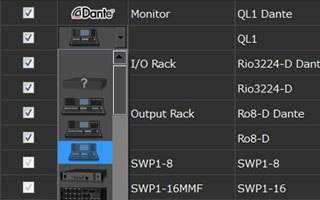

Dante設備信息

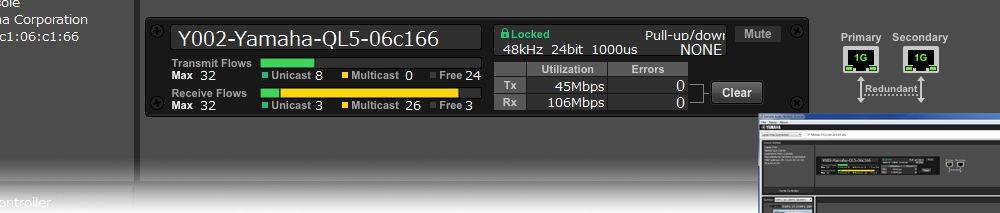

任何在網絡中連接至SWP1系列交換機的Dante設備都可使用Dante信息和監聽。監聽主從端口狀態的能力及傳輸和接收信號流的能力對于獲取穩定、可靠的Dante音頻通訊而言非常重要。該能力使您可以密切關注網絡的整體“健康程度”。
單擊啟動Dante Controller

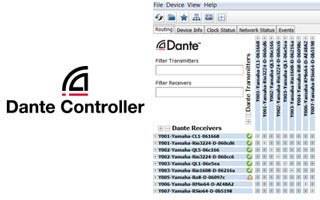

位于Yamaha Audio Network Monitor界面頂部的Dante Controller按鈕使您只需通過單擊即可啟動Dante Controller（Dante Controller軟件必須安裝于計算機中）。Yamaha Audio Network Monitor和Dante Controller軟件的無縫切換使您能從單個計算機上對Dante網絡進行整體控制。
快照功能使故障排除更便捷

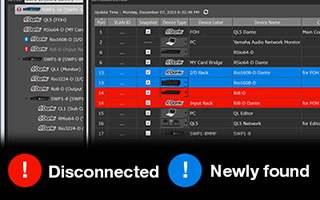

當根據要求進行設置時，您可以為網絡狀態生成快照。接著軟件可以自動持續跟蹤設置，發生任何變化時會及時提醒您。舉例來說，您可以在彩排時對網絡生成快照，然后當線纜斷鏈、設備被關閉或演出前發生錯連時，系統將會對您發出提示。
圖標、標簽和注釋等增強的設備ID
通過IP或MAC地址來識別連接至交換機的設備是一個較為困難且容易出錯的方法。現在，Dante圖標和經由Dante Controller軟件預先設置的設備ID可用于Dante設備的識別。您也可以在標簽和注釋區輸入額外的信息，如設備位置。
交換機詳細設置和固件升級

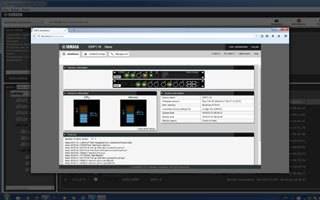

可通過調出每個設備的網絡用戶界面獲取“更多”設置及進行固件升?。

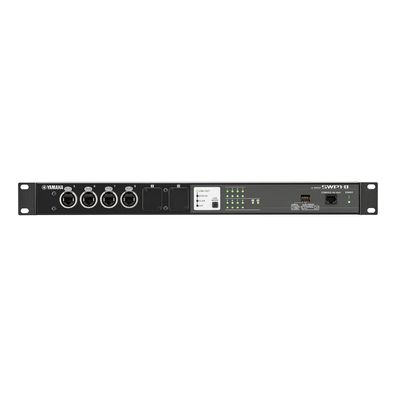

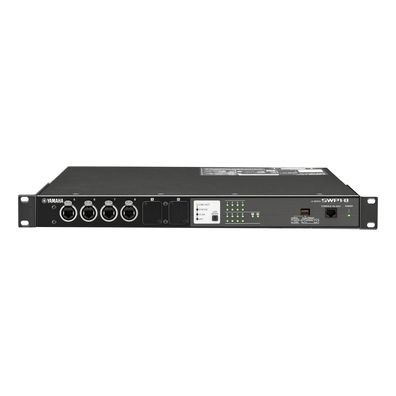

| SWP1-16MMF | SWP1-8MMF | SWP1-8 | ||
|---|---|---|---|---|
| LAN端口數量 （ 1000BASE-T/100BASE-TX/10BASE-T、 etherCON接口） | 12 | 8 | 8 | |
| LAN端口數量 （ 1000BASE-T/100BASE-TX/10BASE-T、 RJ-45接口） | 4 | - | - | |
| SFP端口數量 （ 1000BASE-SX、opticalCON接口） | 2（1個可視模塊已裝入） | 2 （1個可視模塊已裝入） | 2（1個可視模塊已裝入） | |
| 調音臺端口 | 1 (RJ-45) | 1 (RJ-45) | 1 (RJ-45) | |
| 自動適應 | 可用 | 可用 | 可用 | |
| 自動MDI/MDI-X | 可用 | 可用 | 可用 | |
| 交換容量 | 36 Gbit/s | 20 Gbit/s | 20 Gbit/s | |
| 吞吐量 | 27 Mpps | 15 Mpps | 15 Mpps | |
| MAC地址大數量 | 16,384 | 16,384 | 16,384 | |
| 幀緩沖區 | 1024 kB | 1024 kB | 1024 kB | |
| VLAN | Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN | Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN | Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN | |
| VLAN的大數量 | 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID. | 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID. | 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID. | |
| IP組播 | IGMP Snooping (v1/v2/v3) | IGMP Snooping (v1/v2/v3) | IGMP Snooping (v1/v2/v3) | |
| QoS | 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR） | 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR） | 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR） | |
| 流量控制 | IEEE802.3x （全雙工）、背壓 （半雙工） | IEEE802.3x （全雙工）、背壓 （半雙工） | IEEE802.3x （全雙工）、背壓 （半雙工） | |
| 支持功能 | 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP），端口鏡像，端口關閉，鏈接速度降檔包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP | 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP） ，端口鏡像，端口關閉，鏈接速度降檔，包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP | 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP） ，端口鏡像，端口關閉，鏈接速度降檔，包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP | |
| DIP開關 | CONFIG, VLAN PRESET | CONFIG, VLAN PRESET | CONFIG, VLAN PRESET | |
| 指示燈 | 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。 | 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。 | 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。 | |
| 操作溫度范圍 | 0 to 40°C | 0 to 40°C | 0 to 40°C | |
| 存儲溫度范圍 | –20 to 60°C | –20 to 60°C | –20 to 60°C | |
| 電源 （交流輸入插座） | AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型 | AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型 | AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型 | |
| 電源 （外部直流輸入插座） | 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口 | 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口 | 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口 | |
| 大功耗 | 16 W, 0.29 A | 11 W, 0.21 A | 11 W, 0.21 A | |
| 散熱 | 14.0 kcal/h | 9.5 kcal/h | 9.5 kcal/h | |
| 機箱底盤 | 金屬外殼，無風扇 | 金屬外殼，無風扇 | 金屬外殼，無風扇 | |
| 有害物質管理 | 符合RoHS標準 | 符合RoHS標準 | 符合RoHS標準 | |
| 外形尺寸 | W | 480mm | 480mm | 480mm |
| H | 44mm | 44mm | 44mm | |
| D | 362mm | 362mm | 362mm | |
| 質量 | 4.6 kg | 4.2 kg | 4.2 kg | |
| 隨機附件 | 電源線、使用說明書 | 電源線、使用說明書 | 電源線、使用說明書 | |
| 可選件 | MMF-SWP1 （可選擴展單元） | MMF-SWP1 （可選擴展單元） | MMF-SWP1 （可選擴展單元） | |
接口技術規格
*1 SWP1-8MMF, SWP1-8
*2 SWP1-16MMF
*3 這些端口支持AutoMDI/MDI-X
*4 SWP1-8MMF支持端口10選項， SWP1-8對端口9和10兩者都支持。
*5 SWP1-16MMF支持端口18的選項。
*6 針腳分配，請參考CONNECTOR PIN ASSIGNMENTS
*7 針腳 4=+24VDC, 針腳 1=GND, 針腳 2 和 3=N.C.
外接電源供電要求： 24VDC±2V, 1A
*8 合格線纜： GI型多模光纖線，芯直徑/外層直徑比為50μm/125μm。
大線纜長度： 300m
接口的針腳分配
CONSOLE (RS-232C)
*9 這些端口在SWP1上不使用。
Dante模式&VLAN預設設置
Dante模式通用設置
-
QoS（網絡音頻服務質量）
- 可用
-
QoS Trust模式
- DSCP
-
DSCP至Queue（*1）
- DSCP:56 -> 7, DSCP:46 -> 5, DSCP: 8 -> 2, Others -> 0
-
EEE（節能以太網絡）
- 禁用
預設正常
-
端口1至8（1至16）
- 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
-
端口9/10（17/18）
- 連接端口，VLAN 1，LAG打開，STP打開（*2），Loop Detection關閉
-
VLAN 1 (for Dante)
-
IGMP Snooping：可用
- 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
- IPv4地址：DHCP
-
IGMP Snooping：可用
預設A
-
端口1/2、5/6（1至6、9/10、13/14）
- 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
-
端口3/4、7/8（7/8、11/12、15/16）
- 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
-
端口9/10（17/18）
- 中繼端口，VLAN 1/2，LAG打開，STP打開（*2），Loop Detection關閉VLAN 1（用于Dante）
-
VLAN 1 (for Dante)
-
IGMP Snooping：可用
- 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
- IPv4 地址: DHCP
-
IGMP Snooping：可用
-
VLAN 2 (用于其它)
- IGMP Snooping: 禁用
預設B
-
端口1/2、5（1至6、9/10、13）
- 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
-
端口3/4、6（7/8、11/12、14）
- 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
-
Ports 7 to 8 (15 to 16)
- 中繼端口, VLAN 1/2, LAG On (sa1), STP On (*2), Loop Detection Off
-
Ports 9 to 10 (17 to 18)
- 中繼端口, VLAN 1/2, LAG On (sa2), STP On (*2), Loop Detection Off
-
VLAN 1 (用于其它)
-
IGMP Snooping: 禁用
- Querier: 地址 (IGMP V3), Query Interval: 30 sec, Fast-Leave: Disabled
- IPv4 地址: DHCP
-
IGMP Snooping: 禁用
-
VLAN 2 (用于其它)
- IGMP Snooping: 禁用
預設C
-
端口1/2、5/6（1至6、9/10、13/14）
- 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
-
端口3/4、7/8、10（7/8、11/12、15/16）
- 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
-
VLAN 1（用于Dante主要）
-
IGMP Snooping：可用
- 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
- IPv4地址：DHCP
-
IGMP Snooping：可用
-
VLAN 2（用于Dante次要）
-
IGMP Snooping：可用
- 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
-
IGMP Snooping：可用
*括號中的端口編號是指SWP1-16MMF上的編號。
*1 DSCP至Queue設置為Dante進行了優化。
*2 為激活生成樹協議（MSTP），您需要關閉相應端口的鏈路聚合。您可以在此下載生成樹的配置文件。
