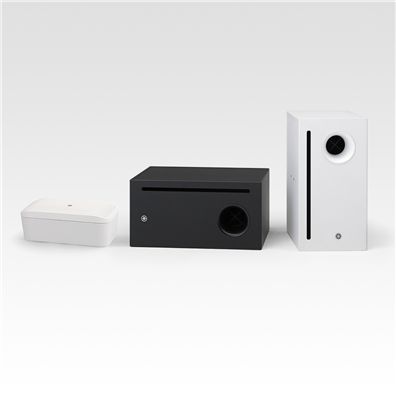

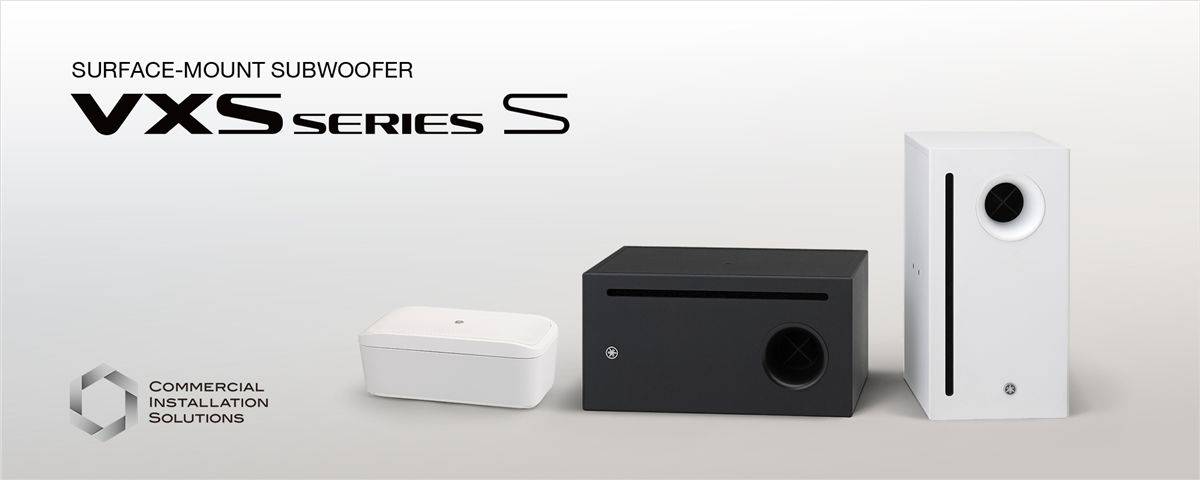

VXS 系列 "S model"
自然延伸的低音把音樂帶入生活
VXS系列“S”型超低音揚聲器是VXS和VXC系列揚聲器的理想搭檔，它以卓越的音質平穩地擴展低頻范圍，實現更大、更真實的音樂再現。VXS3S的尺寸比緊湊型表面安裝揚聲器更小，除此之外還具有堅實、自然的低音增強效果，而VXS10和VXS1ST則為需要更強低音的場景提供更多的低頻功率。
VXS 系列 "S model"
立即購買
VXS系列“S”型超低音揚聲器是VXS和VXC系列揚聲器的理想搭檔，它以卓越的音質平穩地擴展低頻范圍，實現更大、更真實的音樂再現。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
滿足所有低頻需求的型號選擇

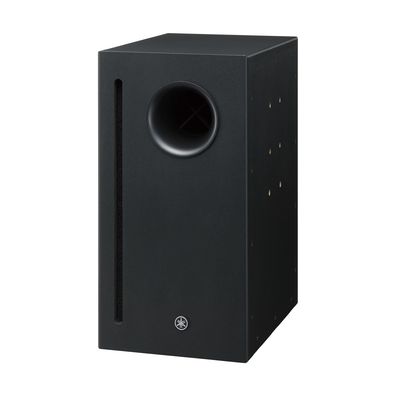

奢華的低音響應可以在很大程度上增強音樂的表現力和真實感。雅馬哈VXS3S可平滑擴展低頻功率，而VXS10S和VXS10ST可用于需要強大低音沖擊的應用。選擇最適合系統規模和所用全頻揚聲器的型號。

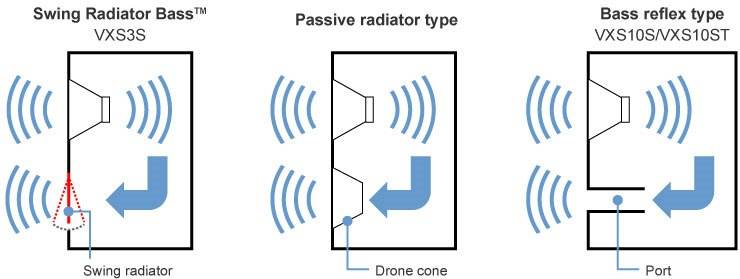

低頻增強方法

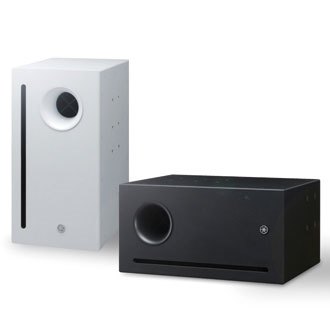

有許多方法可用于在揚聲器外殼中增強低頻響應。在低音反射設計中，外殼中的調音端口可增強從揚聲器單元后部發出的低頻。VXS10S便應用這種方法，專注于更強大的低頻再現。這種方法的問題在于，隨著外殼變得更小或更薄，必須相應地縮小端口的尺寸，這會導致電阻增加并相應地抑制了低音的增強。低音反射設計并不總是適合緊湊型外殼。
無源輻射器設計則可以避免使用端口，通過調整后的無源“單調低音錐面”提高低音響應。無源輻射器方法更適合于緊湊的外殼，但無源圓錐體往往很重，需要堅固耐用的懸掛形式，而這又會降低效率。無源輻射器的方向性也限制了系統安裝位置和安裝方式。

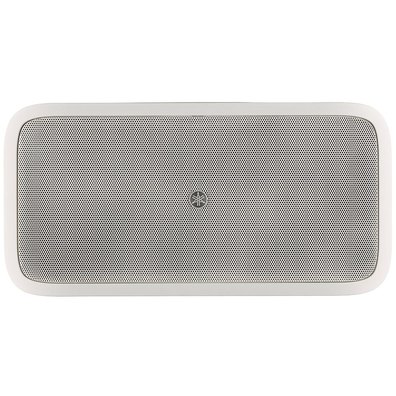

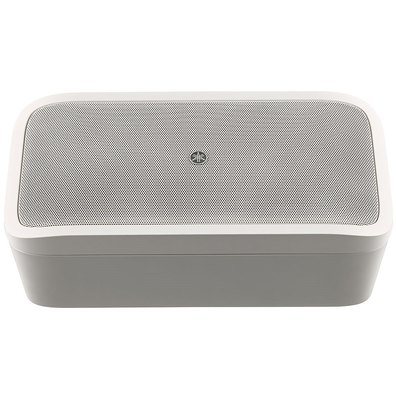

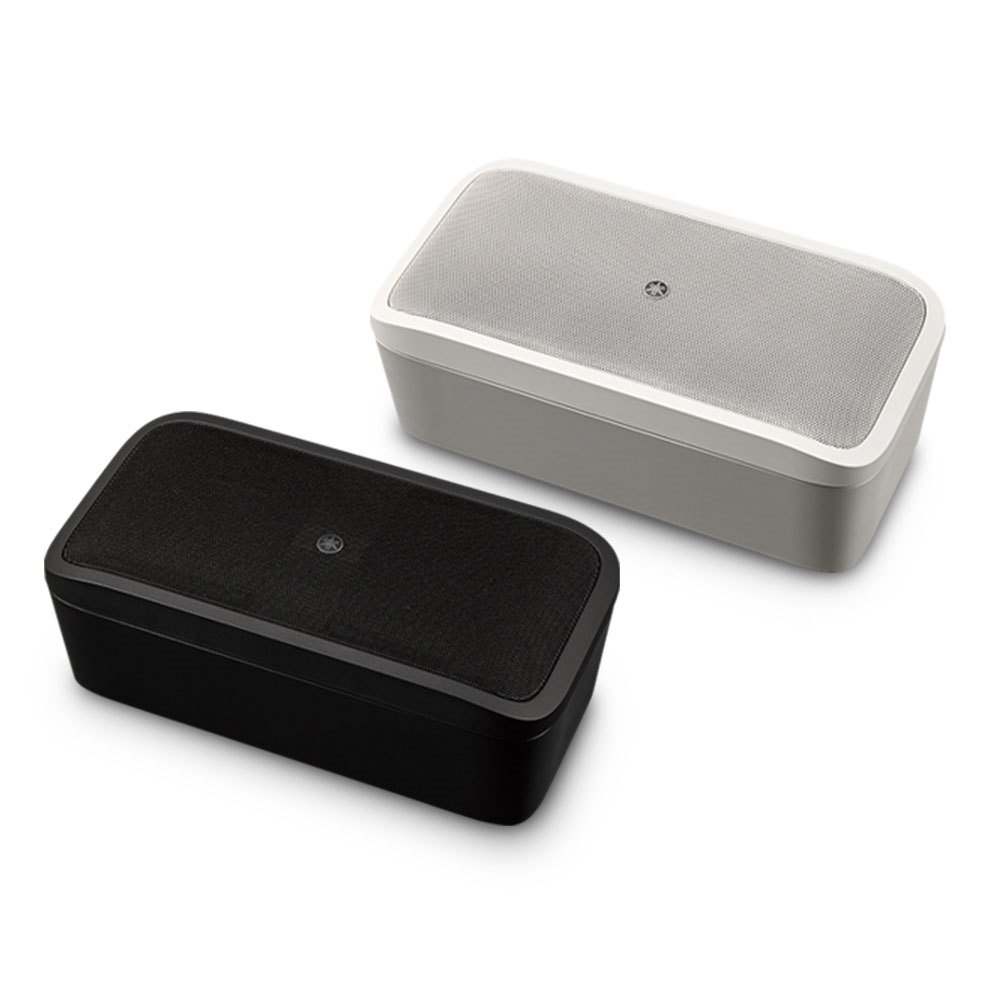

VXS3S所采用的Yamaha SR-Bass?技術，僅在其一側懸掛一個四側振膜，利用振膜的共振來增強系統的低頻輸出。振膜的形狀和材料沒有任何限制，這使得SR-Bass?技術適用于包括緊湊型在內的各種揚聲器設計。
雅馬哈提供兩種選擇：緊湊的VXS3S和功能強大的VXS10S。請為您的應用選擇最合適的型號。

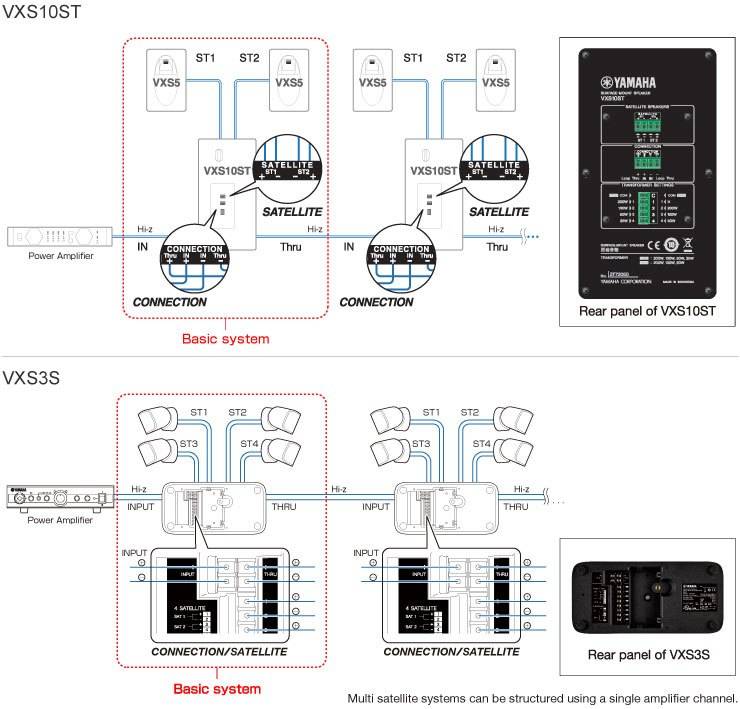

衛星接口優化平衡

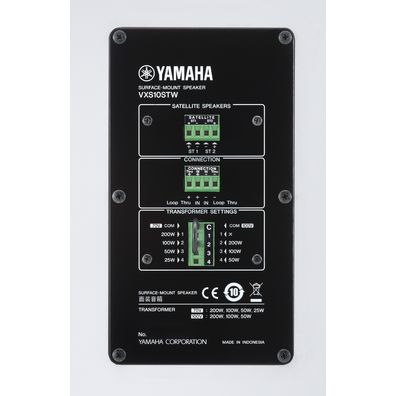

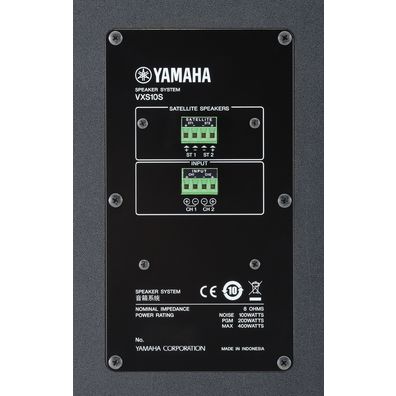

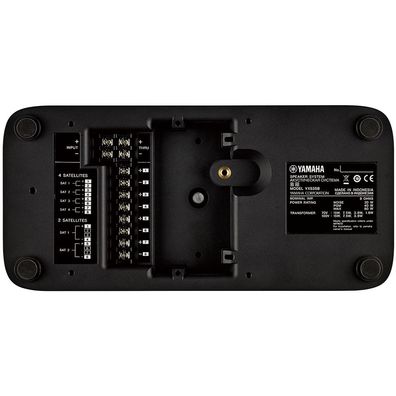

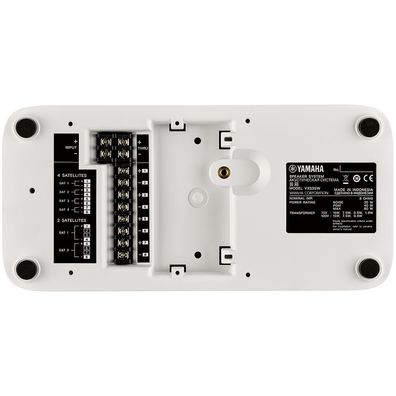

VXS3S和VXS10S的背面板上有衛星接口，可最大程度減少啟動和運行系統所需的放大器通道數量。并且由于VXS3S和VXS10S支持高阻抗連接，因此，當超低音揚聲器連接到高阻抗系統時，可以連接低阻抗衛星。被動式散熱方法更適用于緊湊型外殼，但被動錐體往往較重，需要牢固、耐用的懸架形式，這將導致降低效率。
靈活安裝的選擇
除了提供墻面安裝硬件外，各種可選硬件還能實現以多種方式安裝VXS系列“S”型號。VXS10S可以放置在地面上，也可以安裝在墻面或天花板上，VXS3S甚至還可以在安裝時嵌入天花板。

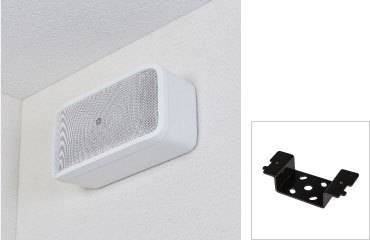

墻面安裝（VXS3S）
*需要額外的支架和硬件。

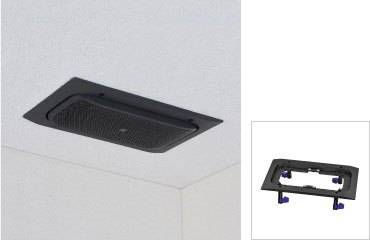

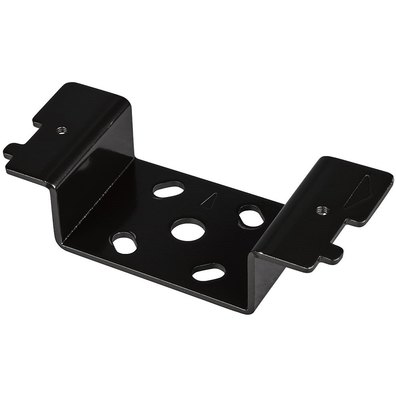

吸頂安裝（VXS3S）
*需要另購CMA3S支架。

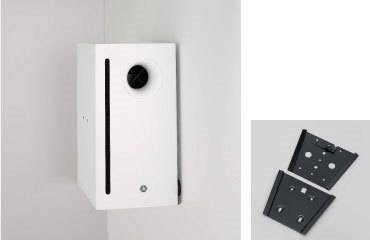

墻面安裝 (VXS10S/VXS10ST)
*需要額外的支架和硬件。

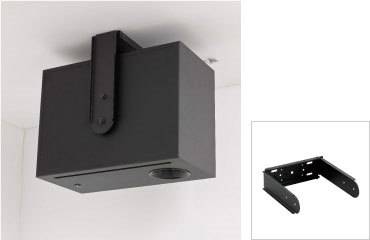

吸頂安裝 (VXS10S/VXS10ST)

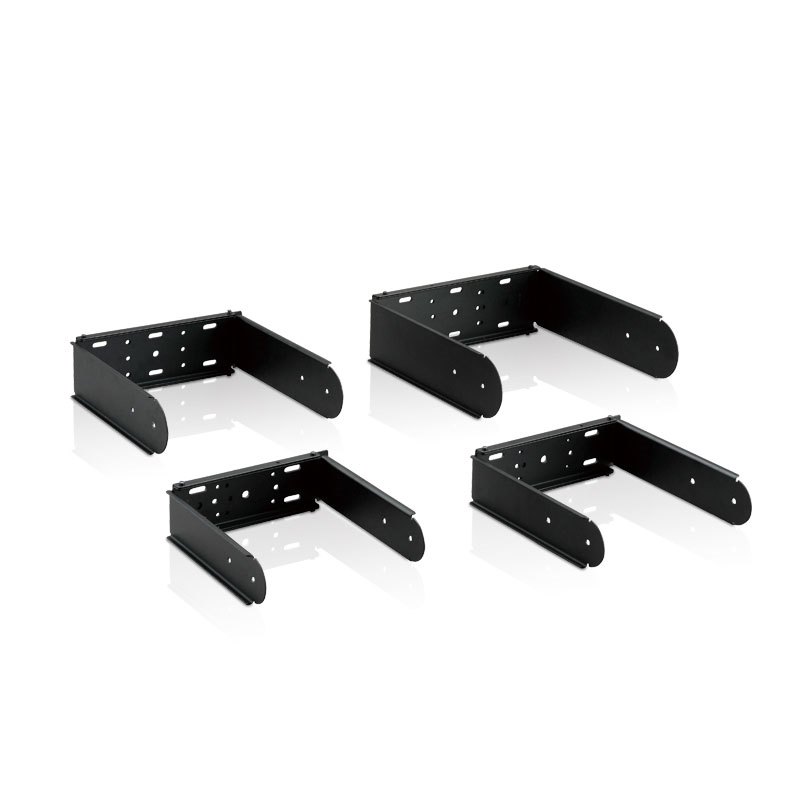

*需要另購UB-DXR8支架。

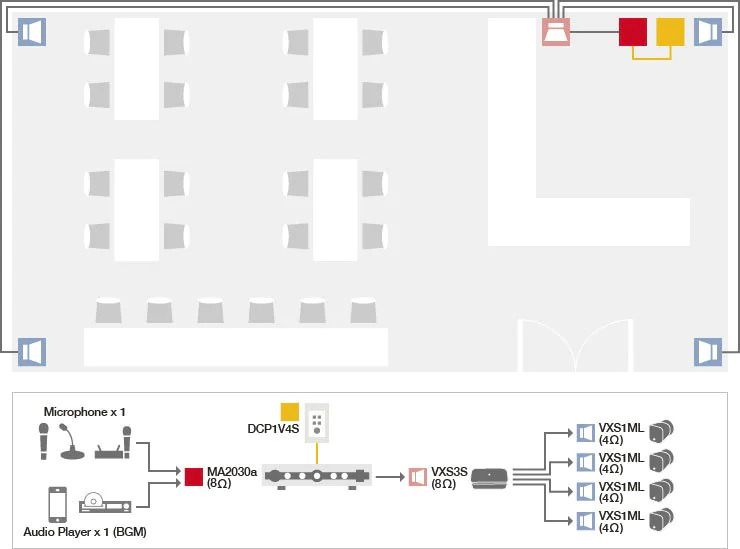

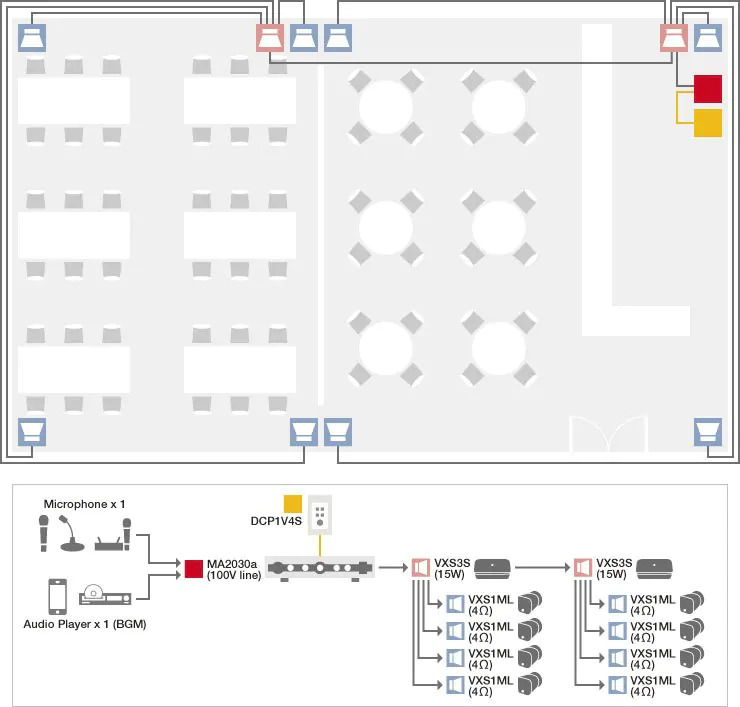

系統示例1：咖啡廳
VXS1ML和VXS3S系統是背景音樂應用的理想之選，例如咖啡廳等僅在服務區域安裝數只揚聲器的場合。寬廣的投射范圍能夠以最少揚聲器數量實現有效覆蓋。通過衛星連接可以輕松快速地完成安裝。

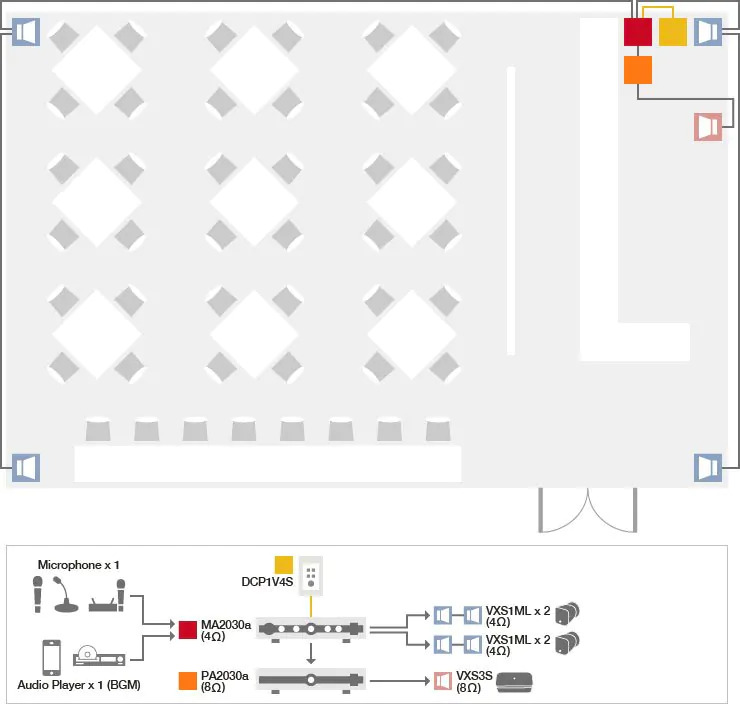

系統示例2：咖啡廳2
這是一個靈活的系統，可以分別控制中高頻和低頻范圍。您可以根據自己的喜好和音源靈活調整平衡。
系統示例3：餐廳
這是一個以高阻抗連接VXS3S并構建多個衛星的系統。通過點擊切換輸出瓦數，您可以輕松更改所需的音量。

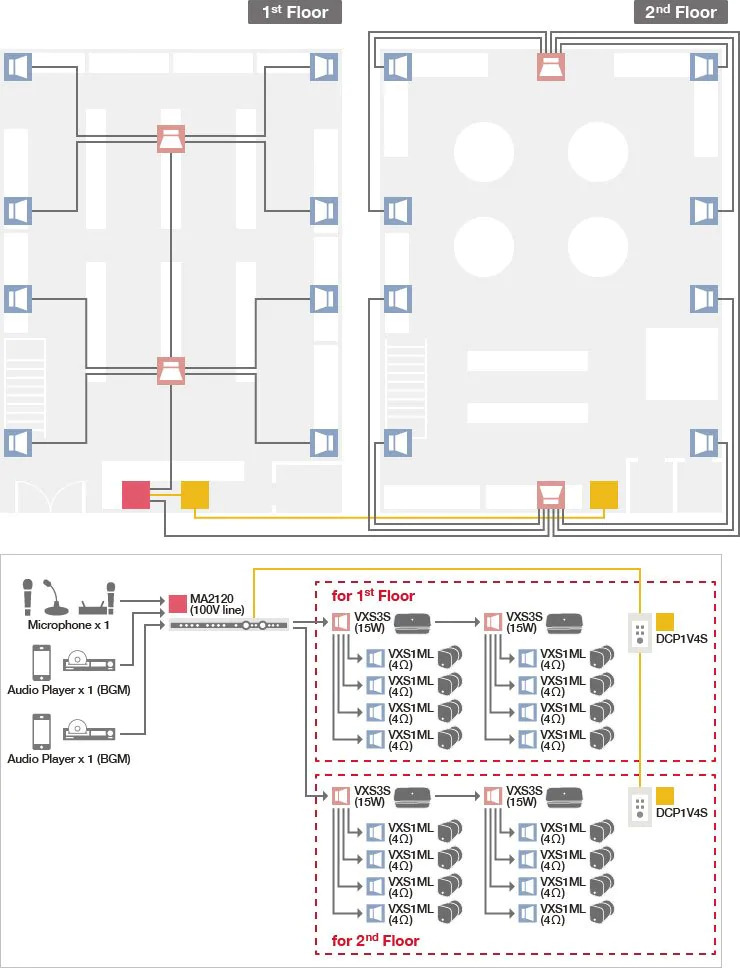

系統示例4：零售店
這是一個以高阻抗連接VXS3S并構建多個衛星的系統。通過點擊切換輸出瓦數，您可以輕松更改所需的音量。使用MA2120，可以在對應區域中以不同音量提供不同音源。
一般規格
| VXS3SB / VXS3SW | VXS10S / VXS10SW | VXS10ST / VXS10STW | ||
|---|---|---|---|---|
| 揚聲器類型 | SR-Bass?類超低音 | 低音反射式 | 低音反射式 | |
| 頻率響應（-10dB） | 65Hz-180Hz | 45Hz - 250Hz | 45Hz - 250Hz | |
| 單元 | LF | 3.5" 錐形單元 | 10”雙音圈 | 10”雙音圈 |
| 額定功率 | NOISE | 20W | 100W + 100W | - |
| PGM | 40W | 200W + 200W | - | |
| PEAK | 80W | - | - | |
| 額定阻抗 | 8Ω | 8Ω + 8Ω | - | |
| 衛星阻抗 | 建議每個衛星輸出8Ω負載 *1 | 建議每個衛星輸出8Ω負載 *2 | 建議每個衛星輸出8Ω負載 *2 | |
| 變壓器分接頭 | 100V | 15W, 7.5W, 3.8W | - | 200W (50Ω), 100W (100Ω), 50W (200Ω) |
| 70V | 15W, 7.5W, 3.8W, 1.9W | - | 200W (25Ω), 100W (50Ω), 50W (100Ω), 25W (200Ω) | |
| SPL | 靈敏度（1W；1m軸上） | 79dB SPL *3 | 96dB SPL *3 | 96dB SPL *3 |
| 峰值（計算值） | 98dB SPL *4 | 125dB SPL *4 | - | |
| I/O接口 | TERMINAL BLOCKS（4針）輸入：+/-，Loop-thru：+/-，TERMINAL BLOCKS（8針）衛星輸出：+/-（ST1～ST4） | 輸入：1x Euroblock（4針）（CH1：+ / -，CH2：+ / -），衛星輸出：1x Euroblock（4針）（ST 1：+ / -，ST 2：+ / -） | 輸入：1x Euroblock（4針）（輸入：+/-，Loop Thru：+ / -），衛星輸出：1x Euroblock（4針）（ST 1：+ / -，ST 2：+ / -） | |
| 保護電路 | 荷載保護 | 全頻功率限制，保護網絡和音箱單元 | 全頻功率限制，保護網絡和音箱單元 | 全頻功率限制，保護網絡和音箱單元 |
| 形狀 | 長方形 | 長方形 | 長方形 | |
| 外殼材料 | ABS | MDF | MDF | |
| 表面處理 | VXS3SB：黑色（近似值：Munsell N3）VXS3SW：白色（近似值：Munsell N9） | VXS10S：黑色（近似值：Munsell N3），VXS10SW：白色（近似值：Munsell 3.5PB9.0/1） | VXS10S：黑色（近似值：Munsell N3），VXS10SW：白色（近似值：Munsell 3.5PB9.0/1） | |
| 外形尺寸 | W | 322mm (12.7") *5 | 260mm (10.2") *5 | 260mm (10.2") *5 |
| H | 162mm (6.4") *5 | 500mm (19.7") *5 | 500mm (19.7") *5 | |
| D | 118mm (4.6") *5 | 389mm (15.3") *5 | 389mm (15.3") *5 | |
| 凈重 | 2.7kg (6.0 lbs) *5 | 16.5kg (36.4lbs) *5 | 19.5kg (43.0lbs) *5 | |

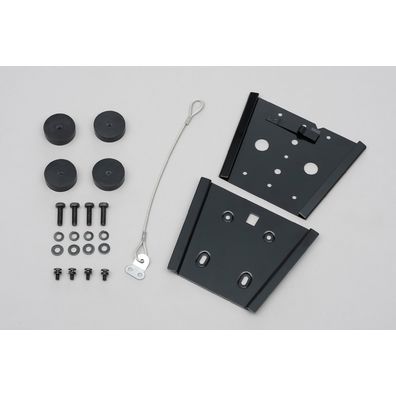

| 附件 | 安裝支架、安全繩、墊片、螺釘、遮蔽板 | 墻面安裝支架 | 墻面安裝支架 | |
| 包裝 | 獨立包裝 | 獨立包裝 | 獨立包裝 | |
| 認證 | NFPA70, CE, RoHS | CE, EAC, RoHS | CE, EAC, RoHS | |

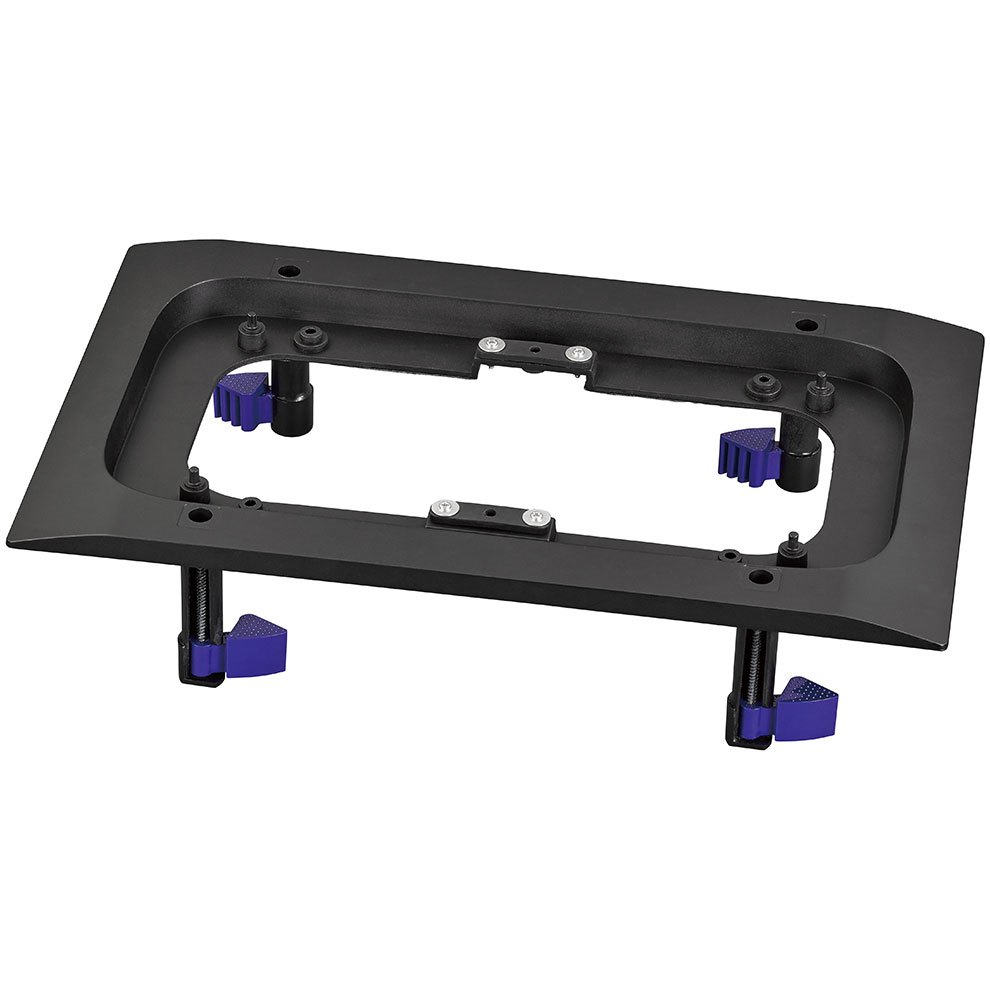

| 選項 | CMA3SB / CMA3SW：吸頂安裝適配器 | UB-DXR8：U型支架 | UB-DXR8：U型支架 | |
| 兼容EN54-24 | - | - | - | |
- *1 衛星阻抗：當連接8Ω衛星時，組合阻抗為4Ω（連接4顆衛星時）或3.5Ω（連接兩2顆衛星時）。
- *2 衛星阻抗：阻抗下限（每個衛星輸出）VXS10S/10SW：4Ω，VXS10ST/10STW：8 Ω
- *3：VXS10S / VXS10ST：半空間（2π）， VXS3S：全空間（4π）
- *4：基于功率和靈敏度計算，排除功率壓縮
- *5：僅揚聲器
固件 / 軟件
NS-1
產品手冊
產品手冊
產品說明書
其他（工程數據參數等）
快速安裝指南
本視頻介紹如何快速安全地安裝雅馬哈VXS3S超低音揚聲器和選購的CMA3S。
Commercial Installation Solutions Speaker Calculator（CISSCA）是一款軟件應用程序，可以快速計算出在用戶指定空間內實現最佳性能所需的揚聲器數量，以及系統的有效聲壓級。用戶可以指定空間大小、要使用的揚聲器類型和揚聲器布局。
- 用快速、輕松的方式來估計項目所需的揚聲器數量。
- 簡單的設置和操作。
- 報告輸出功能為系統方案提案提供便捷的文檔。
支持的揚聲器（V3.0）
* 某些地區無售。
如何使用
模式選擇
空間信息
揚聲器/應用設置
預估揚聲器數量
有效聲壓級分布圖
報告輸出
AUTO模式
自動模式通過簡單的操作可快速計算出揚聲器的數量。此模式下只可使用VXC4吸頂安裝揚聲器。
步驟1：輸入空間的大小和聽眾耳朵的高度。可根據需要導入藍圖或其他圖像。
步驟2：選擇VXC4吸頂揚聲器的布局類型。
步驟3：應用程序類型為BGM或Speech。
步驟4：檢查設置和預估揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟5：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
ADVANCED模式
ADVANCED模式可根據用戶指定的條件，通過更靈活、更詳細的設置，快速計算最佳性能所需的揚聲器數量。各種吸頂安裝揚聲器、墻面安裝揚聲器和超低音揚聲器都可以在這種模式下使用。
步驟1：輸入空間的大小和聽眾耳朵的高度。可根據需要導入藍圖或其他圖像。
步驟2：選擇需要使用的揚聲器類型。
步驟3：指定項目的應用類型和目標聲壓級。
步驟4：指定揚聲器的布局。
步驟5：檢查設置和預估所需的揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟6：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
揚聲器系統設計要點
在揚聲器系統設計中，在聽音平面（即聽者耳朵的平均高度）保持均衡的聲壓級是揚聲器系統設計的一個重要指標。請記住以下幾點。
吸頂安裝揚聲器
需要注意的是，吸頂揚聲器規格中列出的標稱覆蓋角度與揚聲器的實際有效覆蓋角度有所不同。標稱覆蓋角度下的聲壓比軸上的聲壓級低6dB，這是在與揚聲器保持恒定距離時測得的。有效覆蓋角度的定義為在聽音平面上，聲壓級比軸上聲壓級低6dB的角度。有效覆蓋角度一般為標稱覆蓋角度的70～80%。CISSCA根據有效覆蓋角度進行計算。
吸頂揚聲器布局方案
最大重疊
在最大覆蓋范圍的揚聲器配置中，將一只衰減6 dB的揚聲器與相鄰揚聲器軸對齊排列。這種方法需要更多數量的揚聲器，但在依賴高聲壓級的應用中，可以獲得最佳的整體性能。
最小重疊
無邊距的揚聲器布局可能會導致覆蓋范圍出現間隙。建議采用最小重疊方法，以有效消除聲音覆蓋范圍的間隙。
無邊距布局
雅馬哈主要推薦無邊距布局，這是一種常用配置，可以對齊相鄰揚聲器的-6 dB點。CISSCA支持的所有雅馬哈吸頂揚聲器在這個布局具有很大優勢。
1.4 x 邊距布局
在這種配置中，揚聲器的間距是標準無邊距布局的1.4倍。這樣布局可減少揚聲器的數量，從而構建出雅馬哈推薦的經濟型系統。
2.0 x 邊距布局
揚聲器的間距是標準無邊距布局的2倍。這是最經濟的方法，但可能導致整個聽音區域聲壓級不均勻。
墻面安裝揚聲器
通過將具有恒定指向性號角的點聲源揚聲器的垂直軸面向最后一排目標（觀眾）上方，即可輕松獲得均衡的聲壓級分布。這與指向角度的定義存在著一定的關聯。通過將軸向對準最后一排，由距離衰減（平方反比定律）造成的聲壓級衰減與號角的軸外指向特性造成的聲壓級損失將相互抵消。CISSCA讓您可以微調墻面安裝揚聲器的傾斜角度，以獲得系統設計的最大靈活性。
