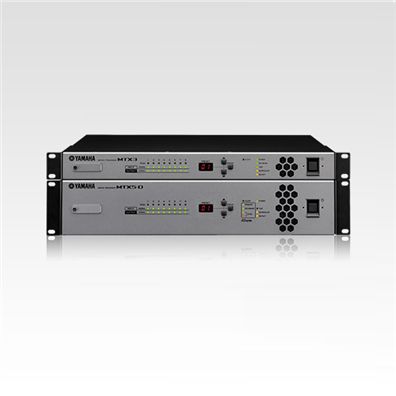

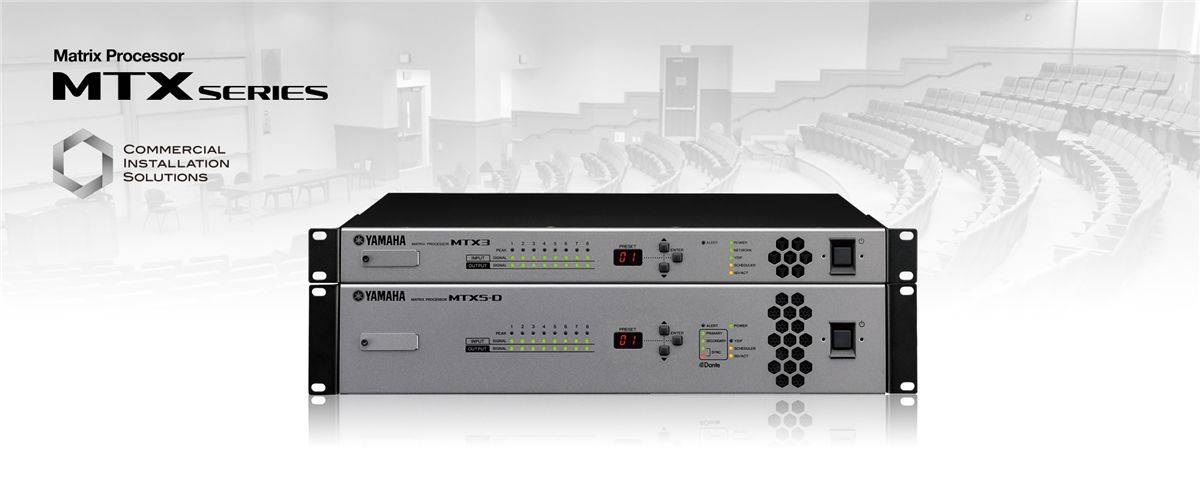

MTX系列
聲音解決方案的中心

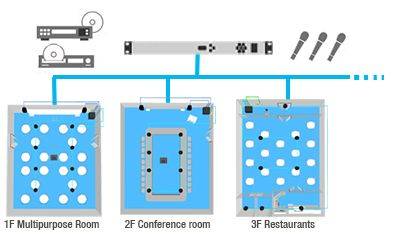

主要為多區域商用固定音響安裝方案而設計， MTX系列信號處理器能在零售商店、餐廳/酒吧、會議廳等多種用途的場地靈活發揮它的處理能力。它位于系統的核心，負責主要的處理能力工作，可通過自帶的MTX-MRX Editor程序直觀的界面，來配置、編程和管理您的整個音響工程。該系列由兩個具備不同DSP處理能力和擴展能力的型號組成，使MTX處理器能滿足多種商用環境。
集眾多功能于一身
用于音頻系統設計的直觀圖形界面

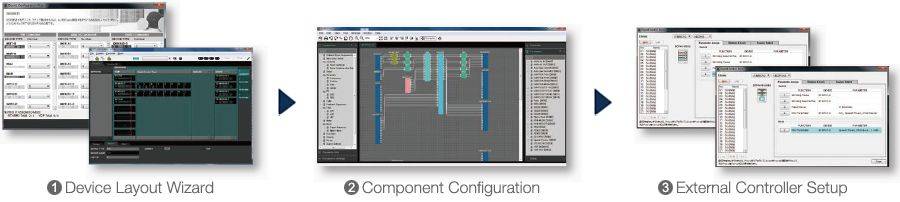

MTX-MRX Editor的設計過程是對物理安裝工作流程的邏輯分步模擬。
1.設備布局向導
2.功能設置
3.外部控制器設置

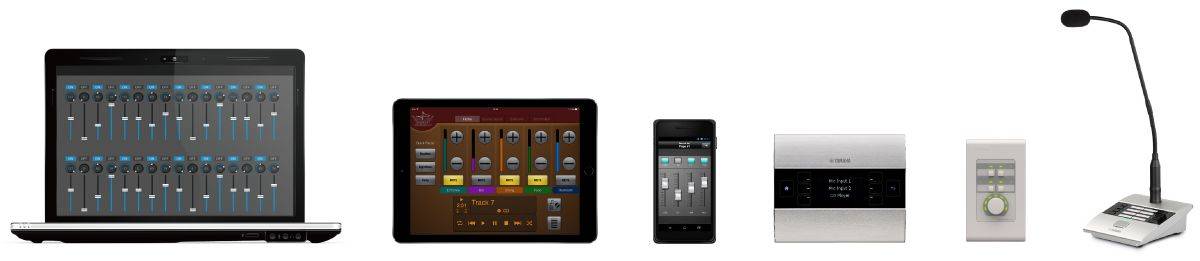

Yamaha提供廣泛的遠程控制選擇
從客戶角度看，無論音頻系統多么復雜，有對其具備簡單的控制能力是至關重要的。因此，Yamaha帶來多種遠程控制選擇。其中包括簡單的DCP墻面板，帶有可從iOS或Android手機或平板電腦操作的無線等效設備。此外，還可選擇更為復雜的MCP1可編程墻面安裝控制器、PGM1尋呼站麥克風以及分別用于iOS平板電腦和Windows設備的ProVisionare Touch和ProVisionaire Control，實現全面的自定義。
MTX MRX Series Overview

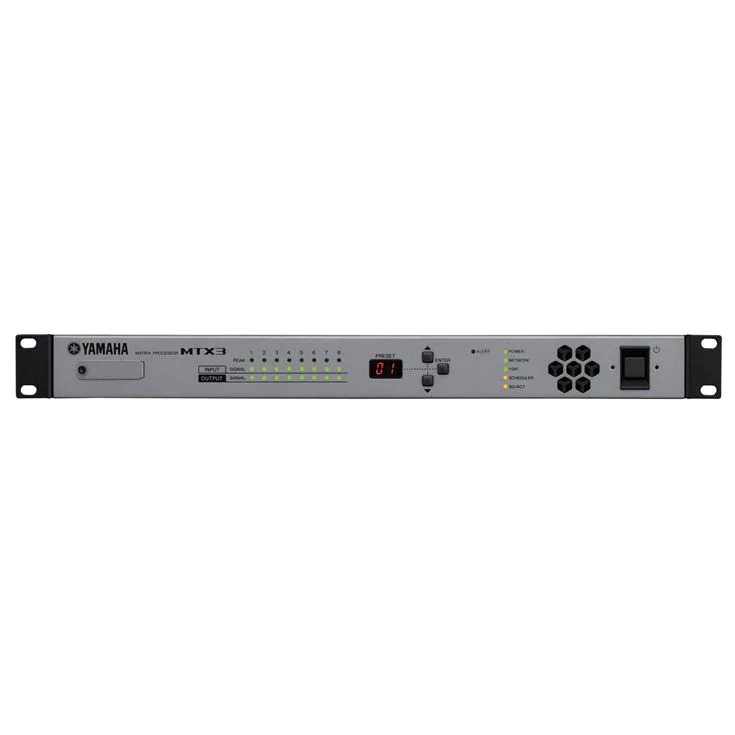

MTX系列
立即購買
MTX/MRX系列主要為多區域商業安裝使用而設計，配備對多種應用環境至關重要的靈活處理功能。這是Yamaha MTX和MRX DSP處理器的介紹。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
MTX系列
輸入擴展器/輸出擴展器
數字控制面板 - DCP系列

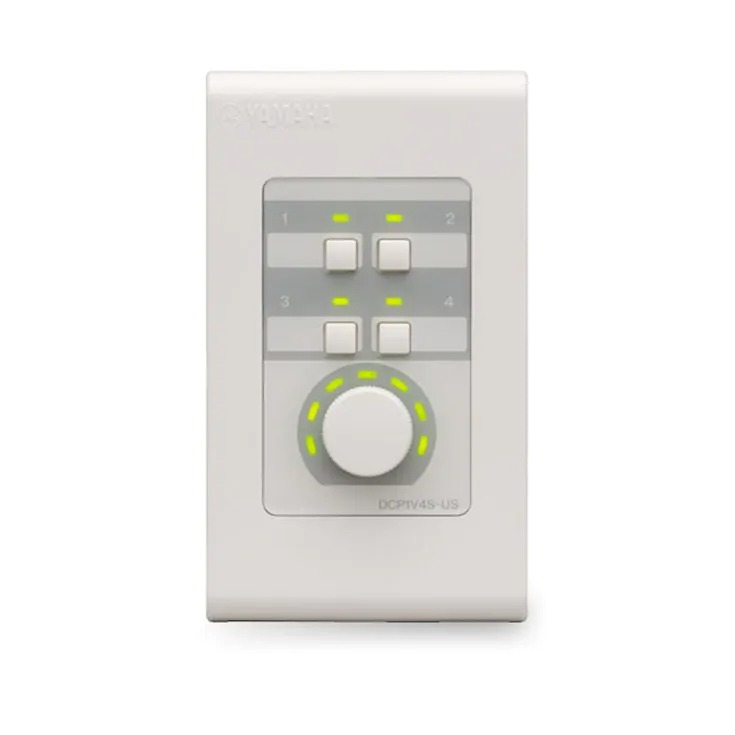

DCP1V4S 數字控制面板
配備1個音量旋鈕和4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1個DCP1V4S可以連接到1臺MA2030a/MA2030。1臺MA2120或PA2120最多可連接2個DCP。

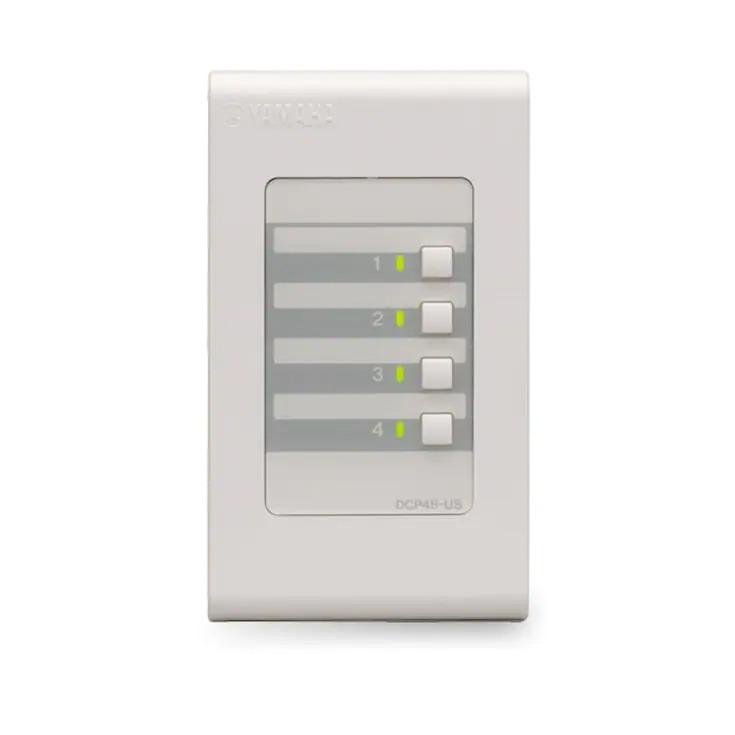

DCP4S 數字控制面板
配備4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1臺MA2120或PA2120最多可連接2個DCP。

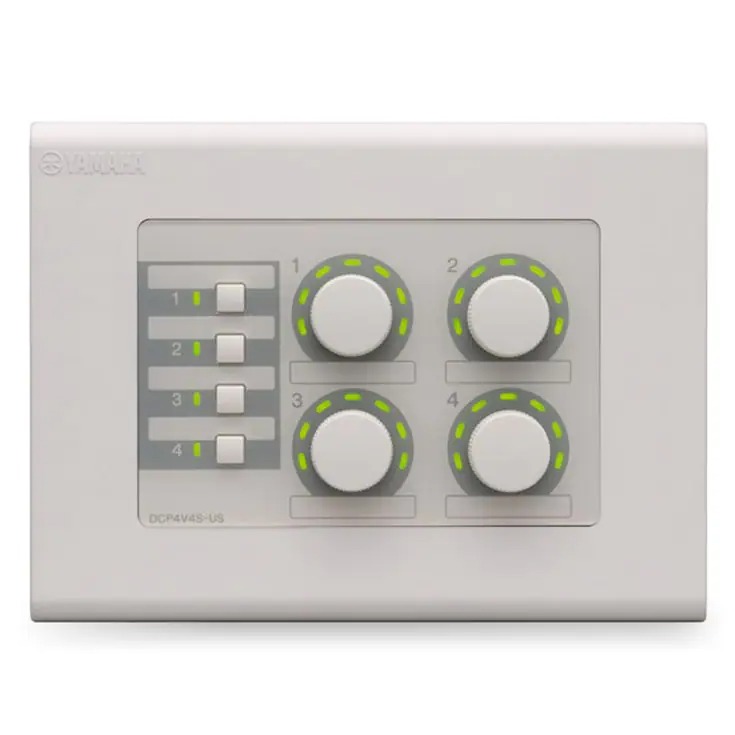

DCP4V4S 數字控制面板
配備4個音量旋鈕和4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1臺MA2120或PA2120最多可連接2個DCP。
數字控制器集線器
DCH8 數字控制器集線器
將來自主設備（例如雅馬哈MTX/MRX系列）的控制線分成最多8條線。

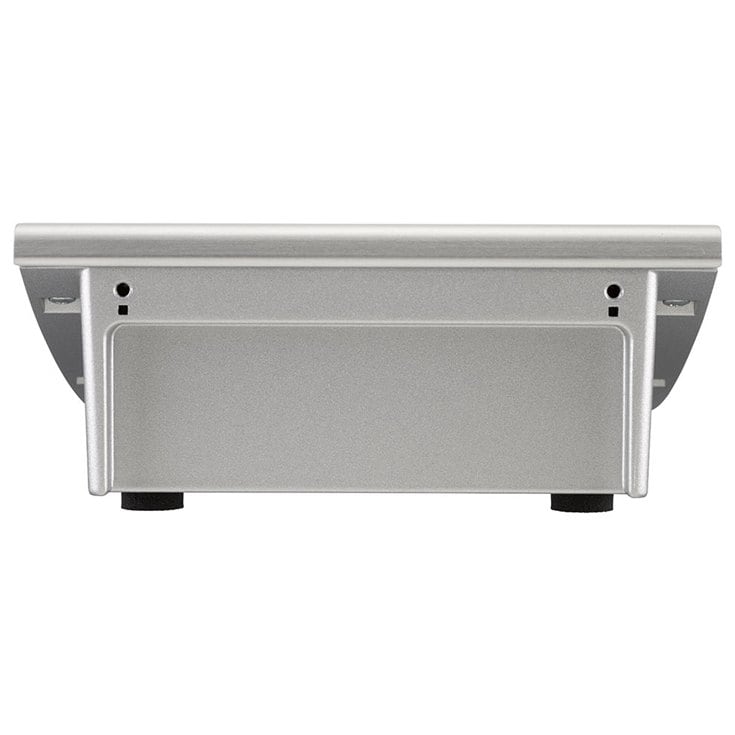

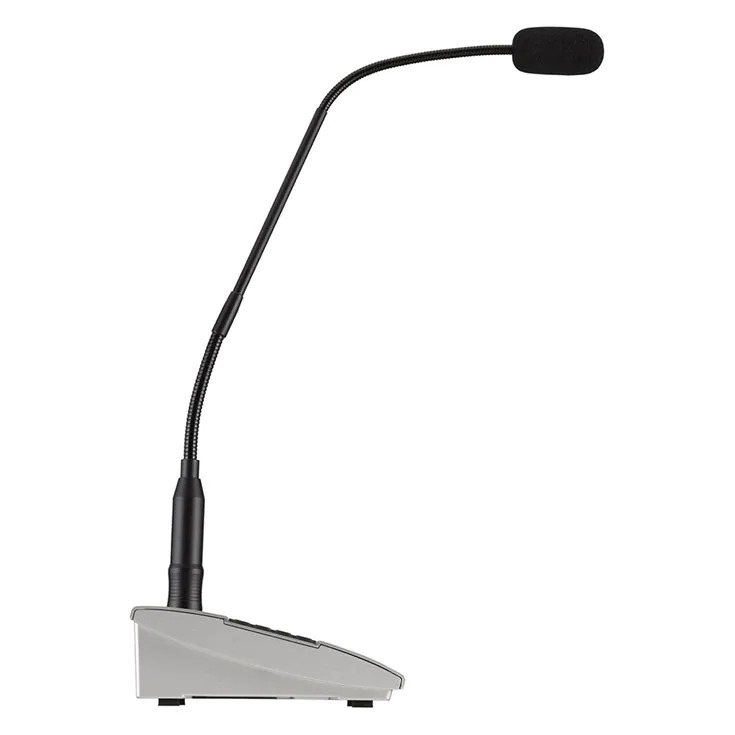

尋呼站
墻面安裝控制器

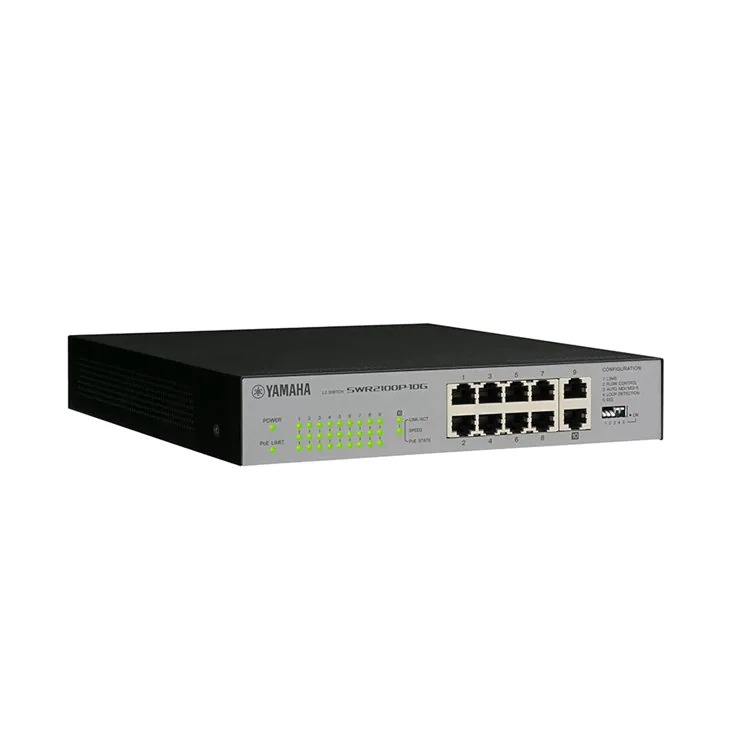

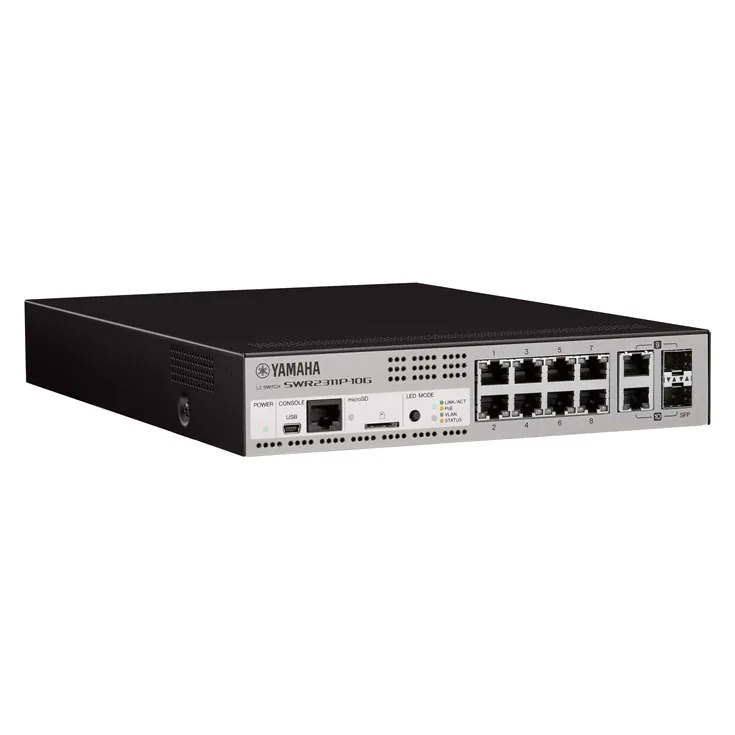

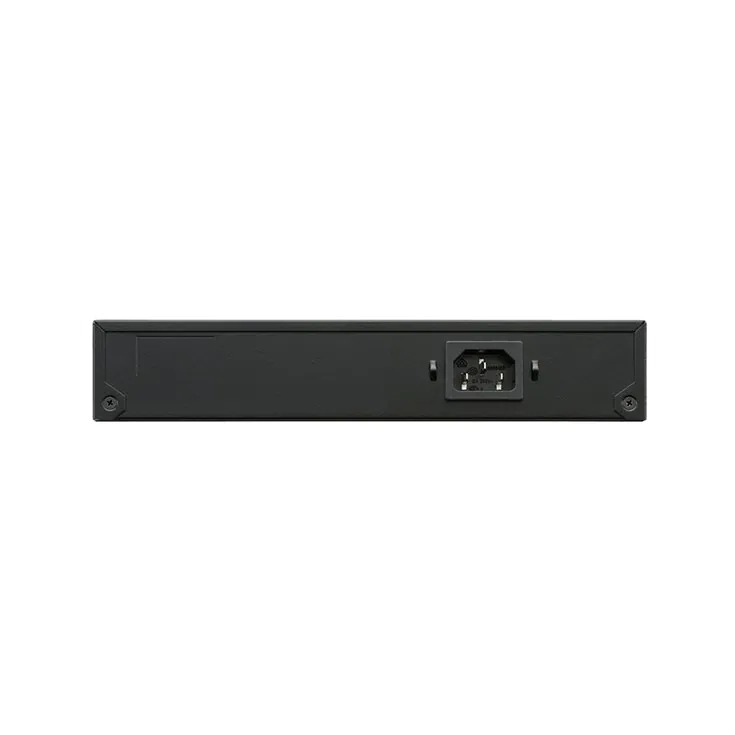

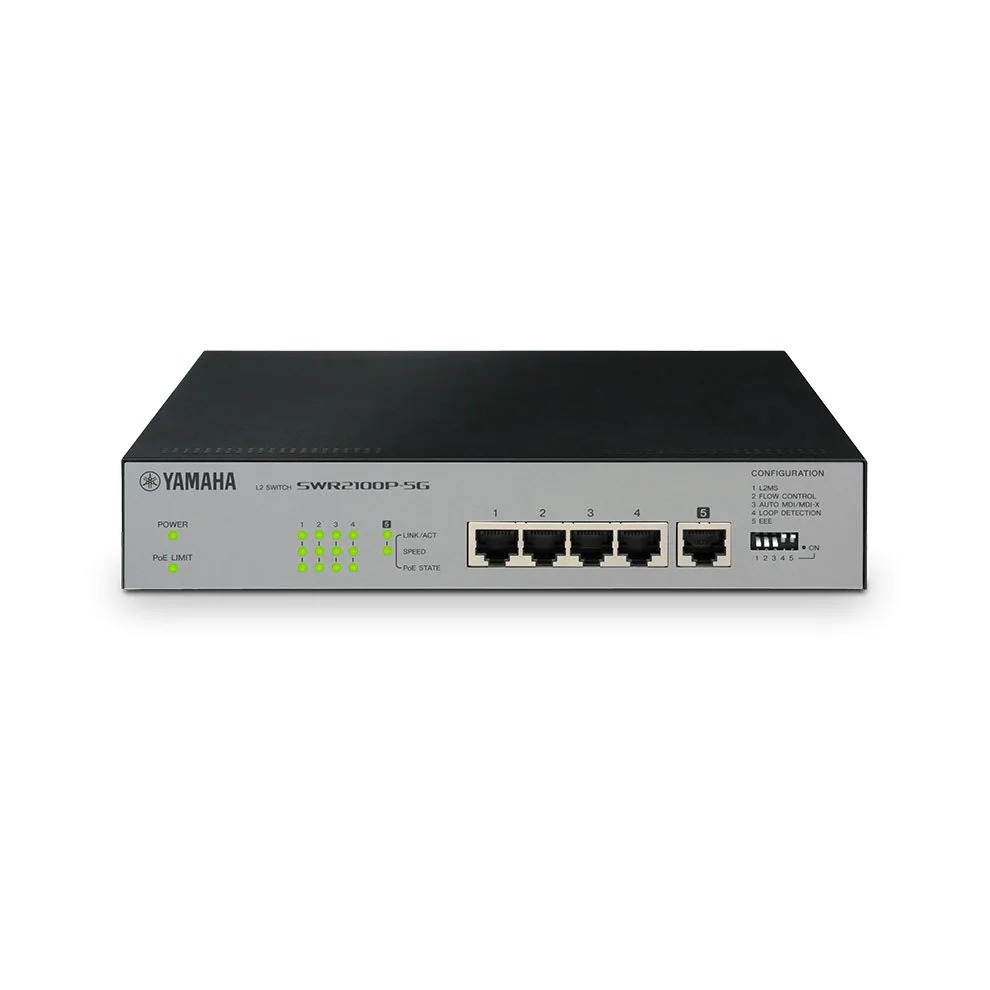

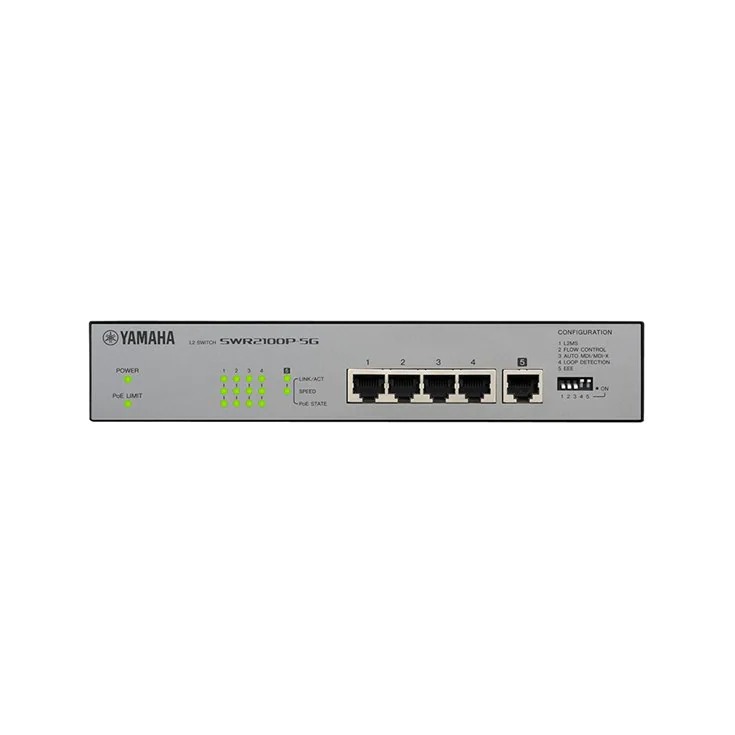

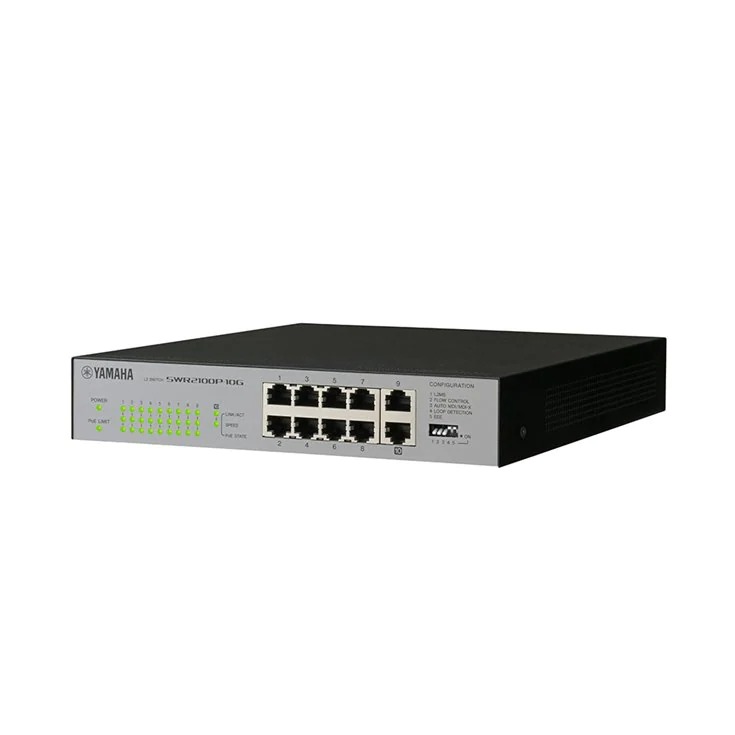

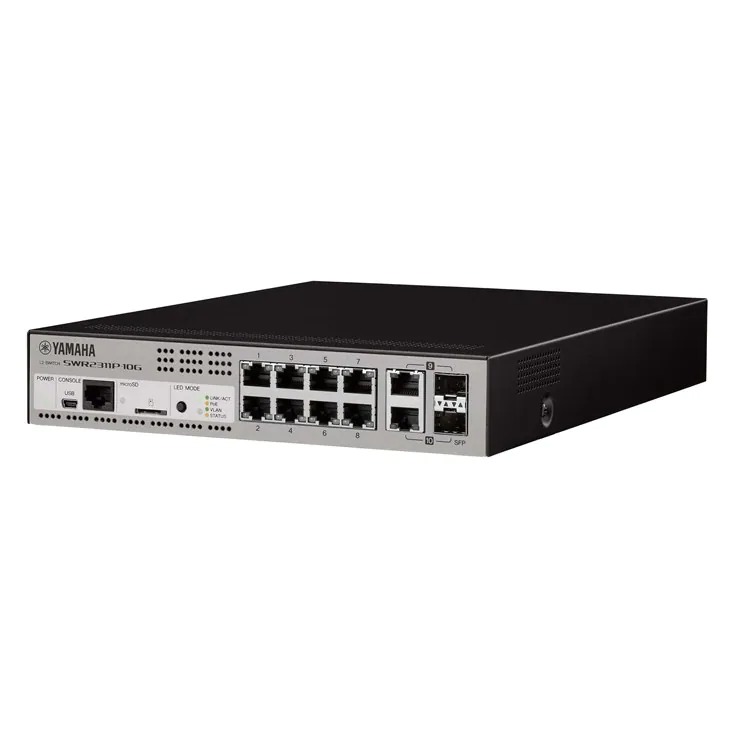

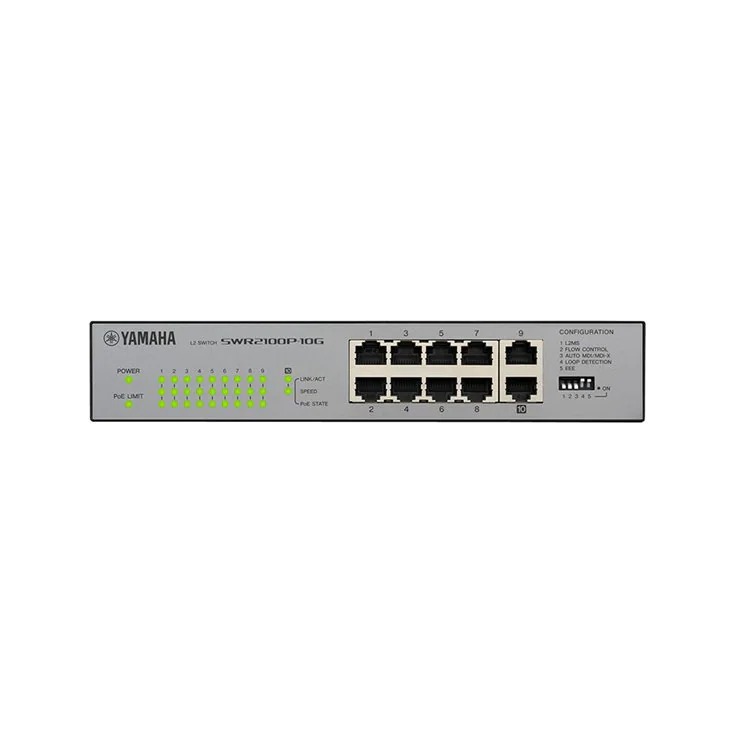

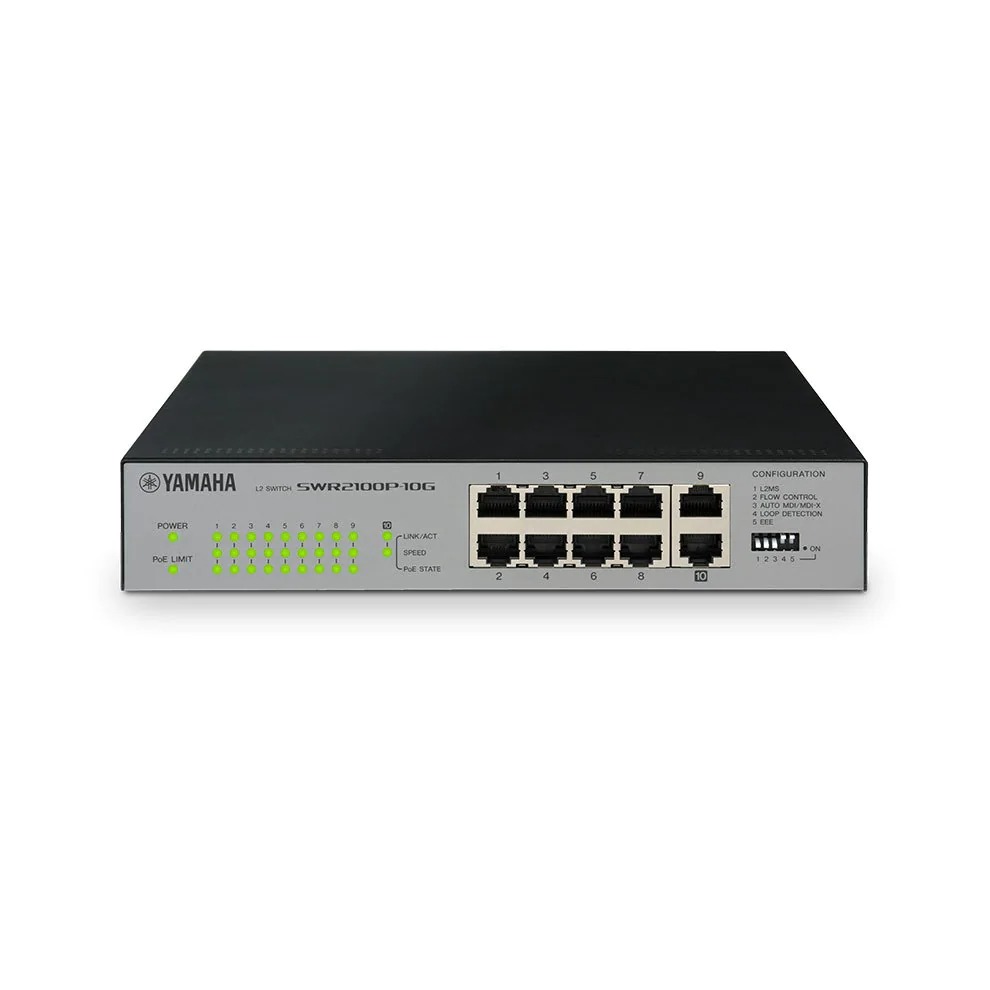

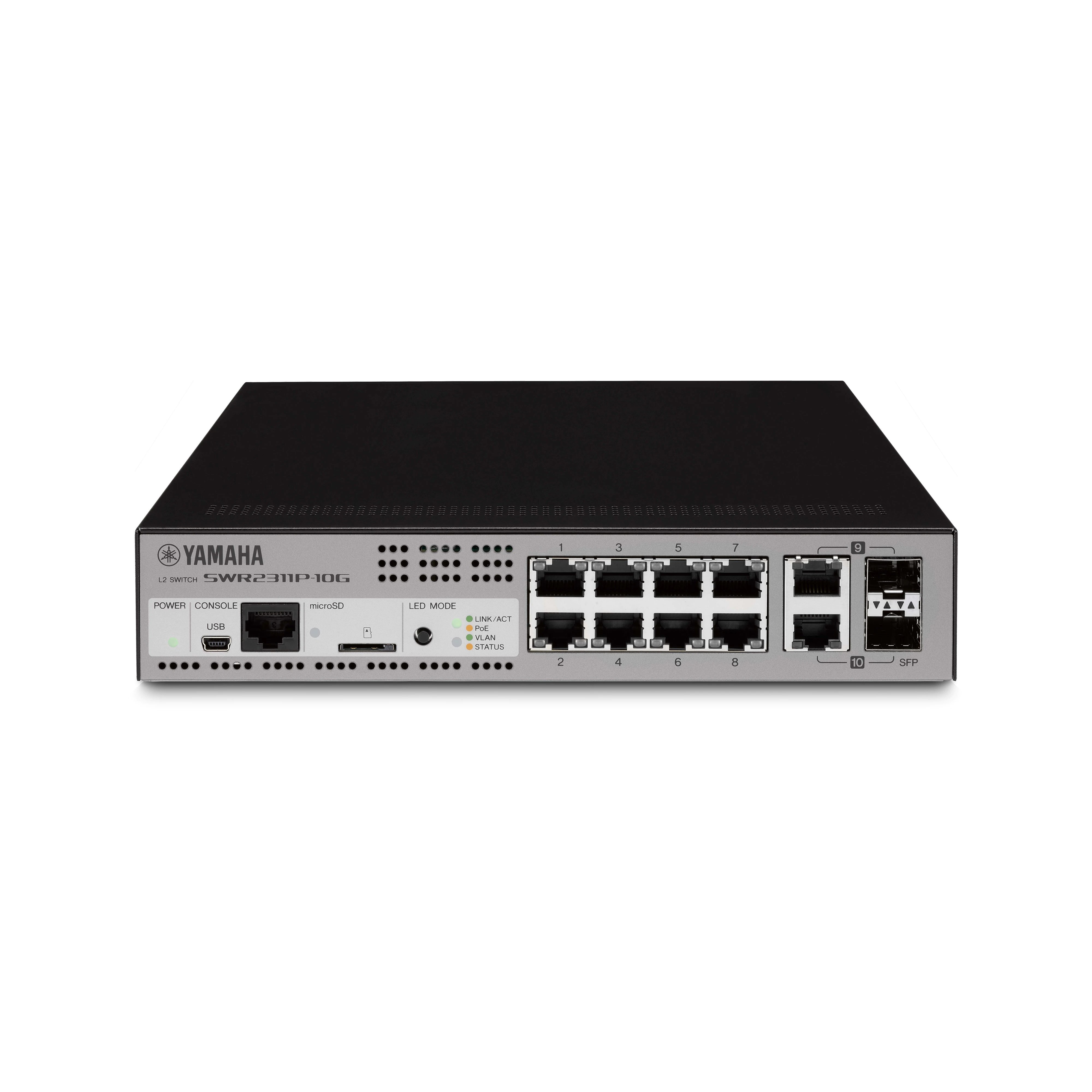

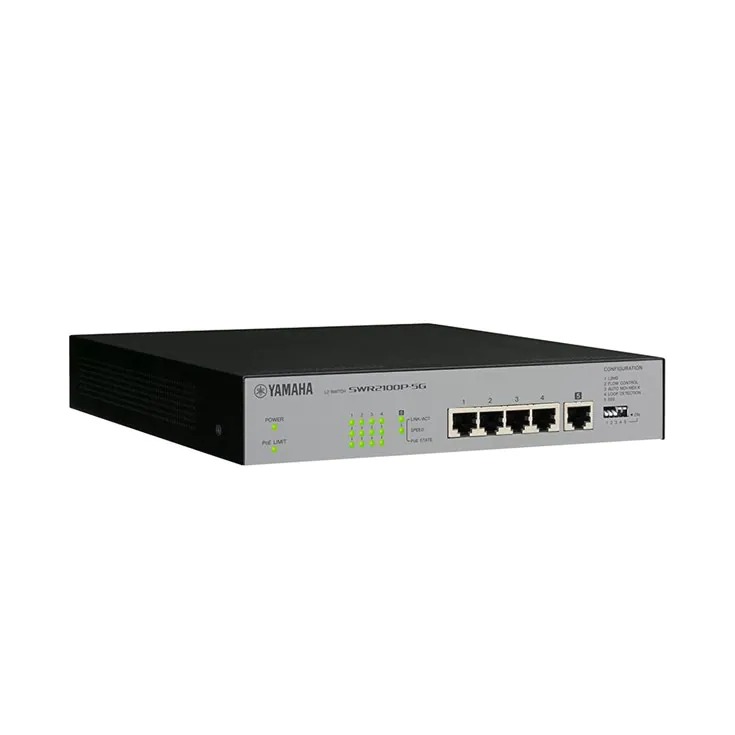

L2交換機
充足的I/O和擴展能力
多樣化輸入/輸出配置
MTX系列集模擬和數字于一體。Dante和YDIF連接意味著無論安裝規模大小，始終都有足夠的輸入和輸出。

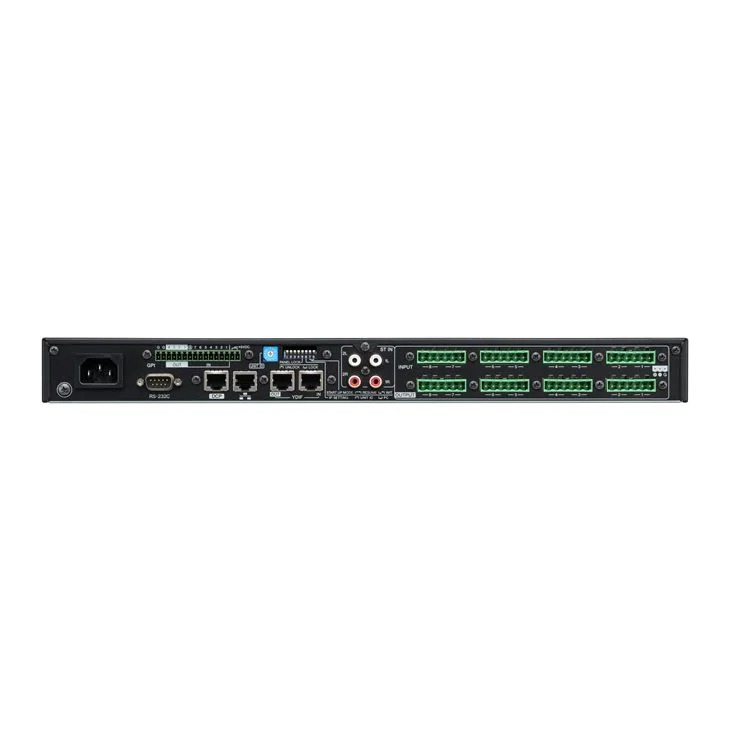

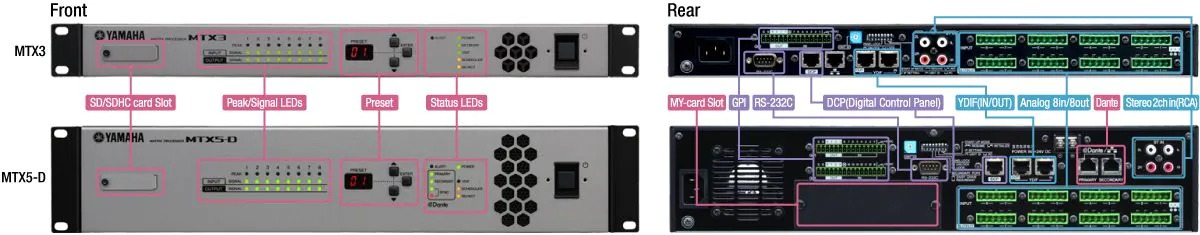

概覽：I/O
近距離了解MTX和MRX處理器的輸入和輸出，綜合介紹每個處理器中可用的處理功能。

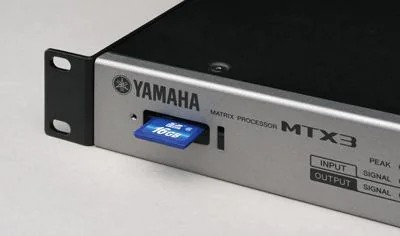

用于音頻播放的SD存儲卡插槽
MTX系列的輸入/輸出配置是廣泛應用的理想選擇：8個單聲道輸入（話筒/線路）、2個立體聲輸入（線路）和16個通過YDIF的數字輸入。輸出端包括8個線路電平單聲道輸出和16個通過YDIF的數字輸出。MTX處理器還具備SD卡槽，支持播放SD存儲卡中存儲的MP3/WAV文件。通過Event Scheduler功能，可以在計劃的時間以音樂、廣播或提示音的形式播放這些文件，甚至可以通過GPI輸出觸發外接設備，還可以調用MTX中存儲的預設。
輕松增加系統輸入和輸出。

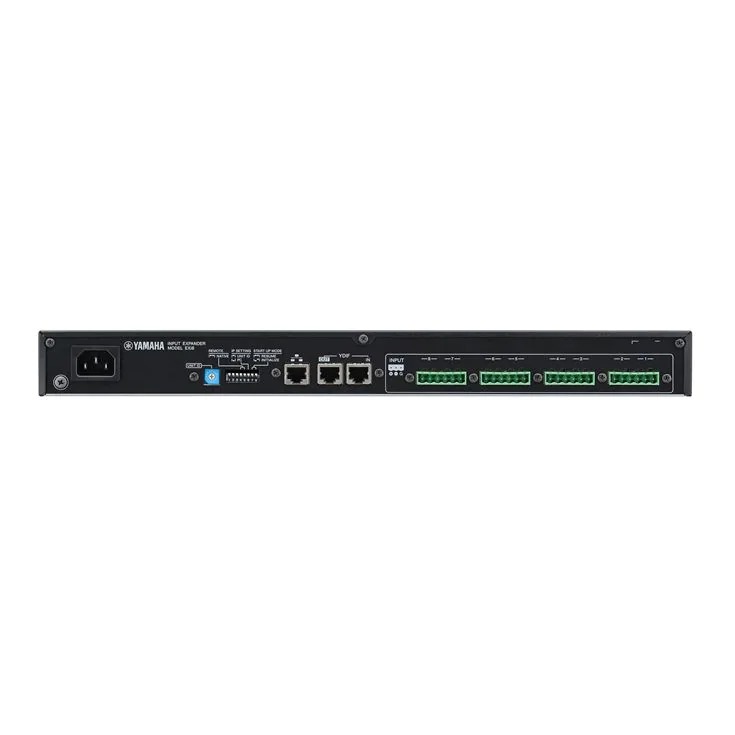

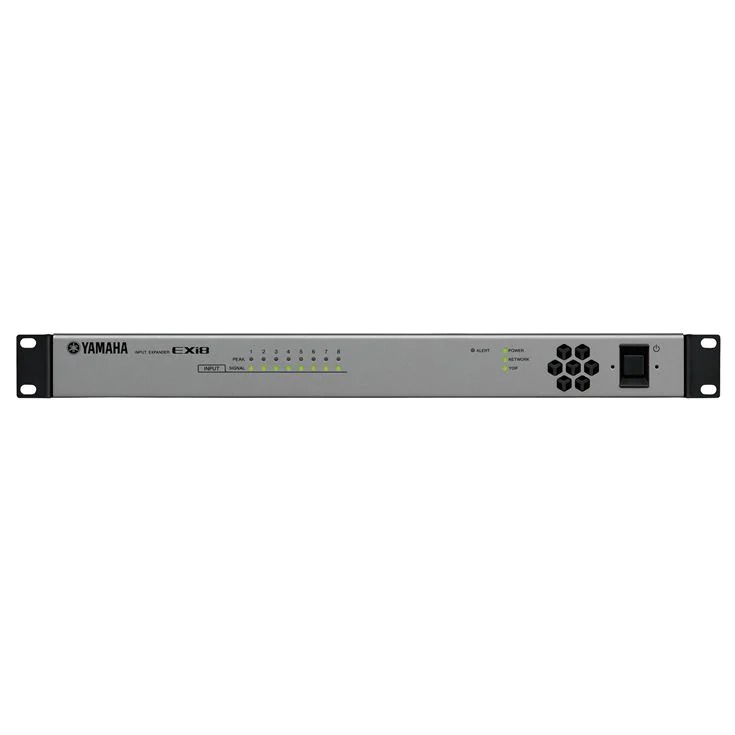

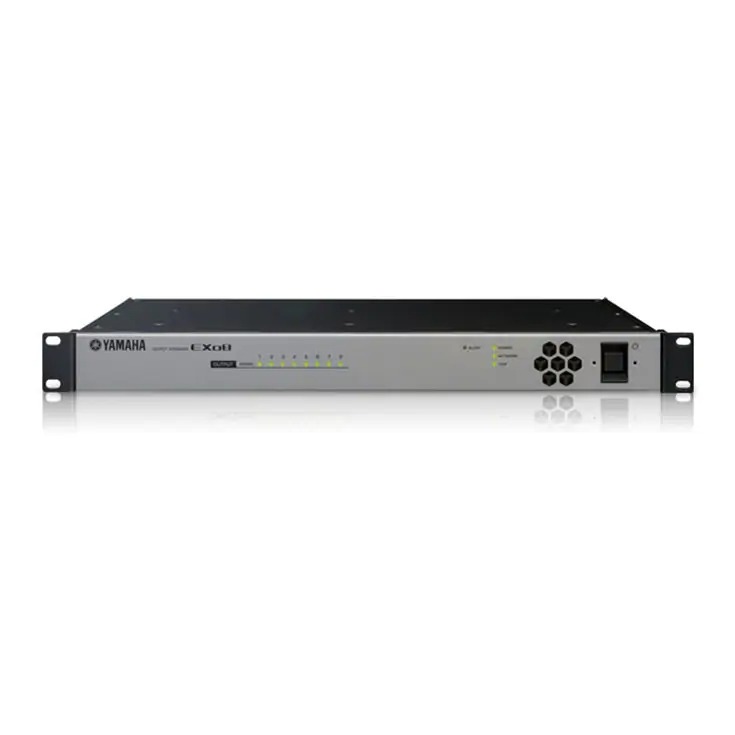

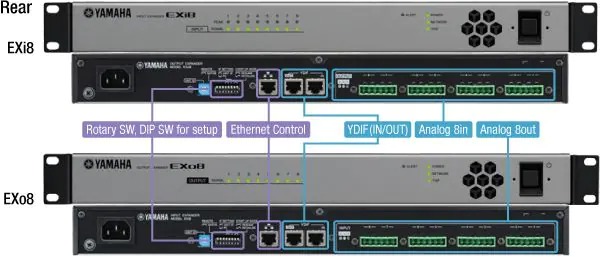

EXi8/Exo8是MTX/MRX系列的輸入/輸出擴展器。EXi8將模擬話筒/線路信號轉換為數字信號，并通過雅馬哈專有YDIF連接傳輸到MTX。從MTX/MRX Editor可以遠程控制EXi8的前置放大器。

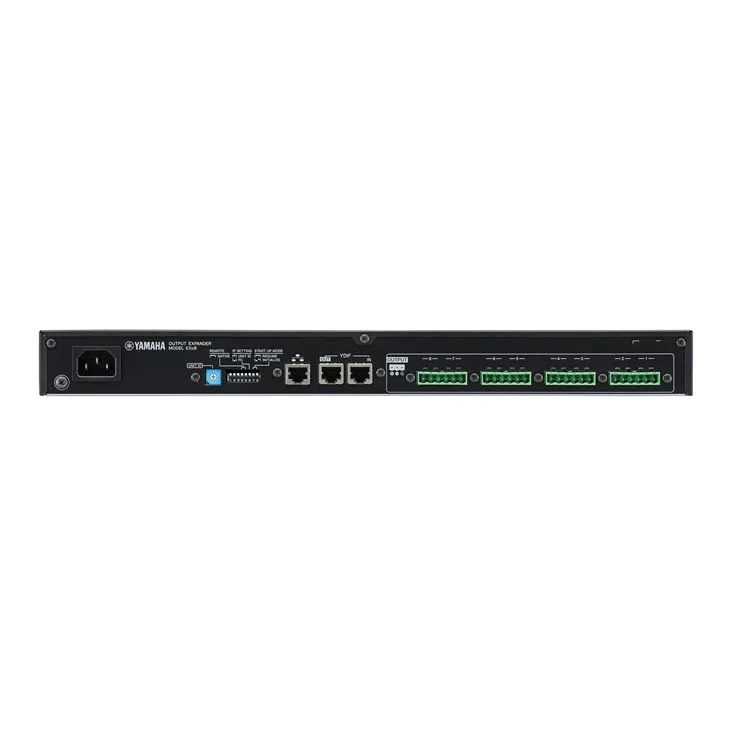

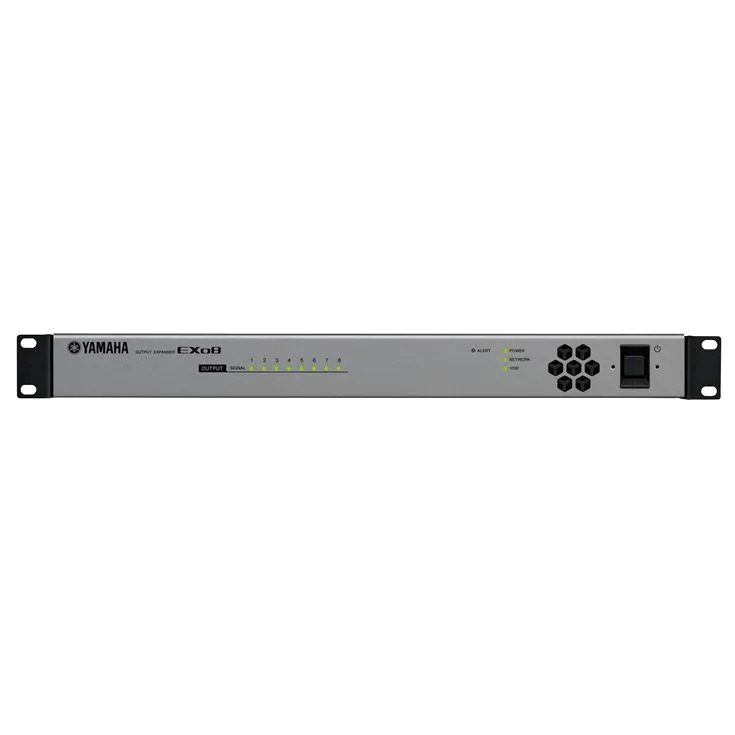

EXo8也是通過YDIF連接到系統，并具有8通道的DA轉換器，可將數字輸出轉換為高質量的模擬信號。
MTX數字網絡系統
MTX系統使用兩種類型的網絡，可以大大減少安裝成本和時間。YDIF適用于較短的系統連接，DANTE則適用于大型安裝，二者結合可以顯著提高設計靈活性。
MTX系統的音頻網絡
MTX處理器采用YDIF數字傳輸格式，可通過標準CAT5以太網線纜提供16通道音頻和字時鐘傳輸。YDIF可用于級聯多個MTX系列設備，或通過非常簡單的線纜（最長30米）將音頻信號饋送到XMV系列功放。
分發模式
- 最多16通道的音頻可以從上游設備流到下游設備。
級聯模式
- 可用作專門用于MTX的8通道級聯母線。
- 多個MTX之間可以進行通信。

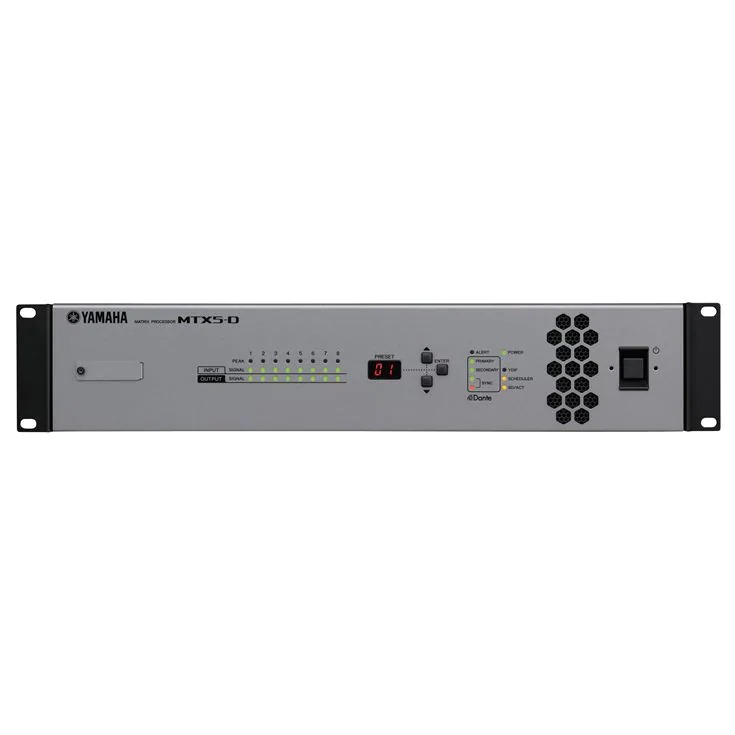

MTX支持Dante（僅限MTX5-D、XMV-D）

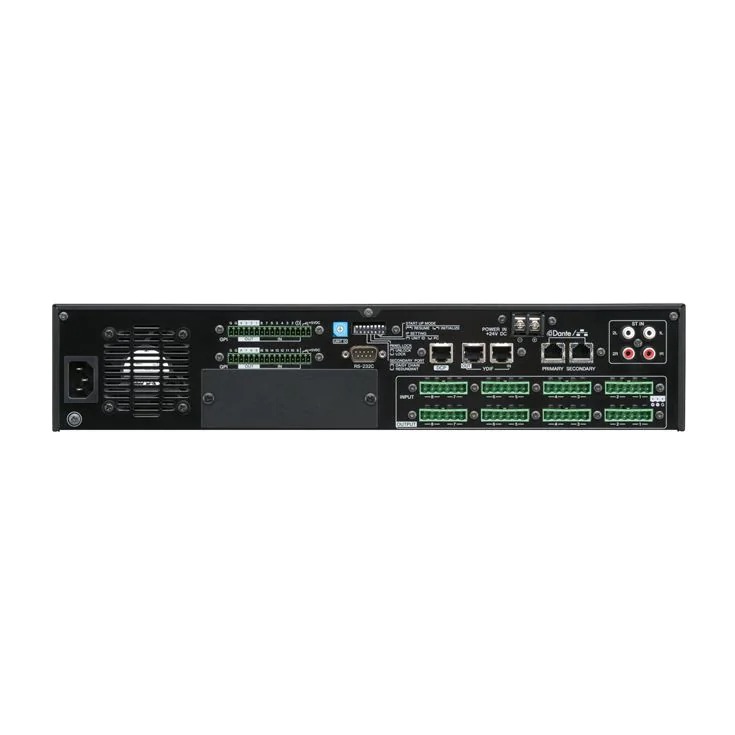

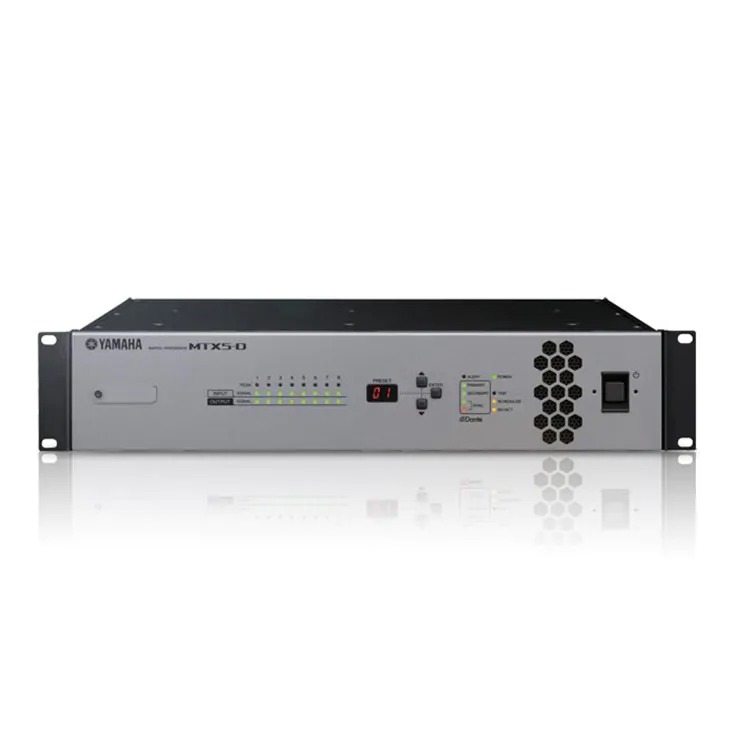

MTX5-D配備了兩個Dante端口，允許在冗余網絡上運行16通道的輸入和輸出（@44.1kHZ/48kHz）。使用MTX5-D和啟用Dante的XMV-D多通道功放，既能創建簡單的Dante網絡系統，也能創建大型復雜的Dante網絡系統。
Audinate的Dante網絡音頻協議不僅在處理器和功放中得到了采用，許多其他類型的數字音頻設備（如雅馬哈數字調音臺）也采用該協議。V3.2及更高版本支持對I/O機架“Rio系列”和“Tio 1608-D”的HA控制，這使其成為大型網絡音頻系統的理想骨干，特別是在連接不限于最大30m的情況下，例如使用YDIF通過CAT5e線纜最長可將音頻傳輸距離延伸至100m。
Dante數字網絡可處理所有音頻和控制數據，使系統改造和擴展變得容易。新設備可以通過單根CAT5e電纜添加到網絡，并使用MTX-MRX Editor快速配置。Dante網絡具備優秀的系統靈活性，充足的容量可供未來擴展使用。

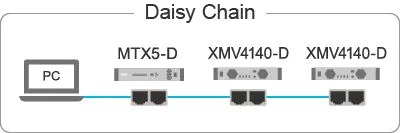

菊型鏈網絡（Daisy Chain Network）
當構建由少量設備組成的簡單系統時，建議使用菊型鏈。
Dante可以通過一根電纜同時傳輸控制信號和音頻信號，因此菊型鏈模式不需要任何網絡交換機。

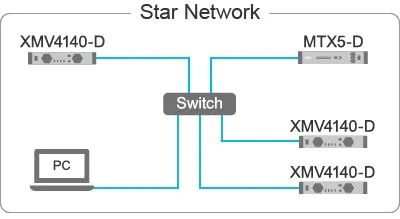

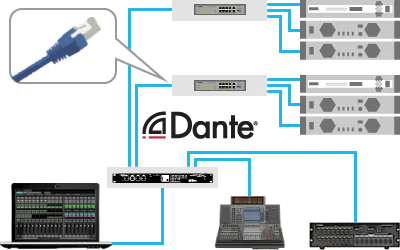

星型網絡（Star Network）
在一個星型網絡中，每臺設備都連接到中央交換機。使用GbE兼容網絡交換機，可以配置大帶寬大規模的網絡。

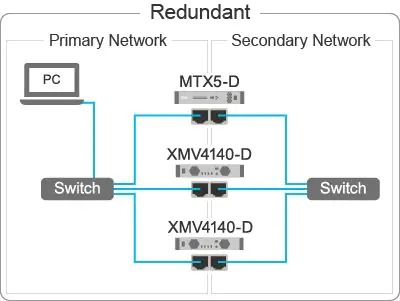

冗余網絡（Redundant Network）
如果需要更高的韌性以應對意外的網絡問題，建議使用冗余網絡。
支持Dante Domain Manager、AES67和Dante Device Lock
支持“Dante Domain Manager”音頻網絡互連標準（更新至V3.31）。現已支持Audinate公司的“Dante Domain Manager”。Audinate公司的“Dante Domain Manager”是一款網絡管理軟件，提供用戶身份驗證和基于角色的安全設置。現在，您可以基于Dante基礎設施構建一個安全且可擴展的音響系統。
啟用了Dante的MTX5-D信號處理器型號可支持AES67音頻網絡互連標準，允許通過AES67連接到Ravenna、Q-LAN或Livewire等音頻網絡，從而提高系統的可擴展性。

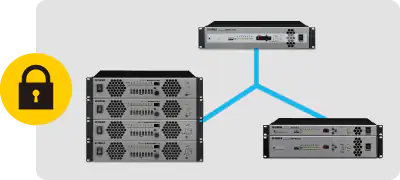

MRX7-D還可支持Dante Device Lock，防止第三方修改Dante設置。此功能在需要外部操作員操作系統或帶入設備的環境（例如音樂廳）中可以提高系統安全性。

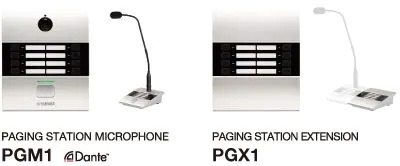

適用于大型商用空間的智能靈活尋呼系統

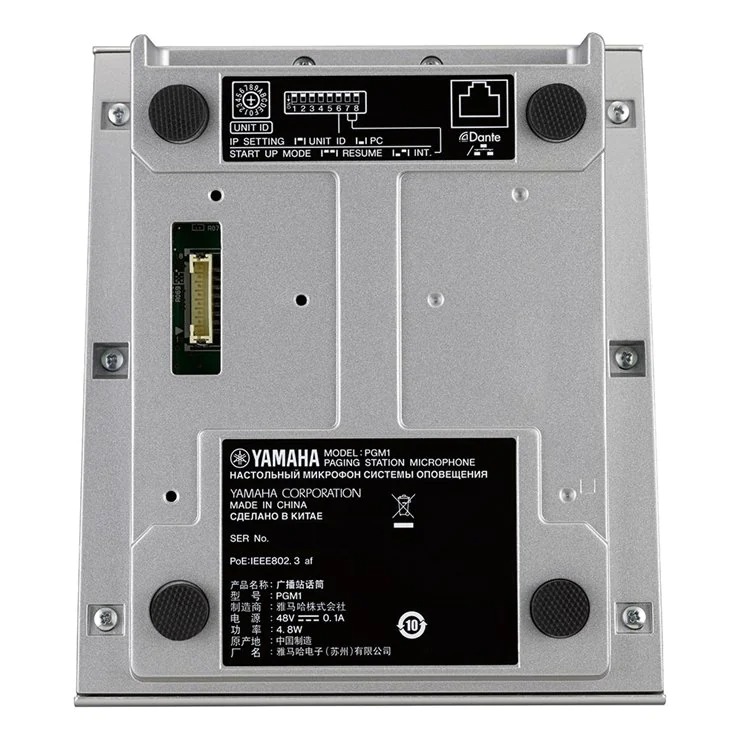

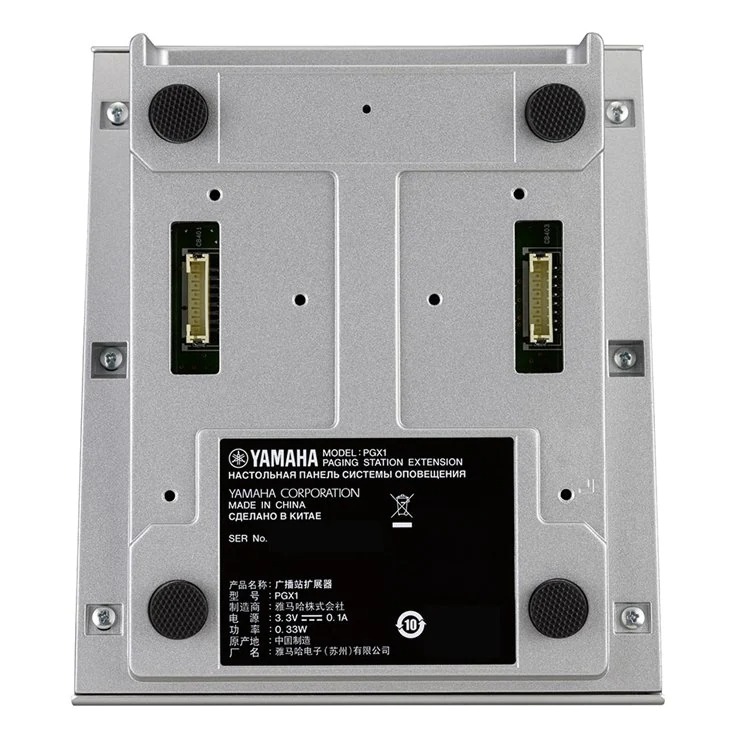

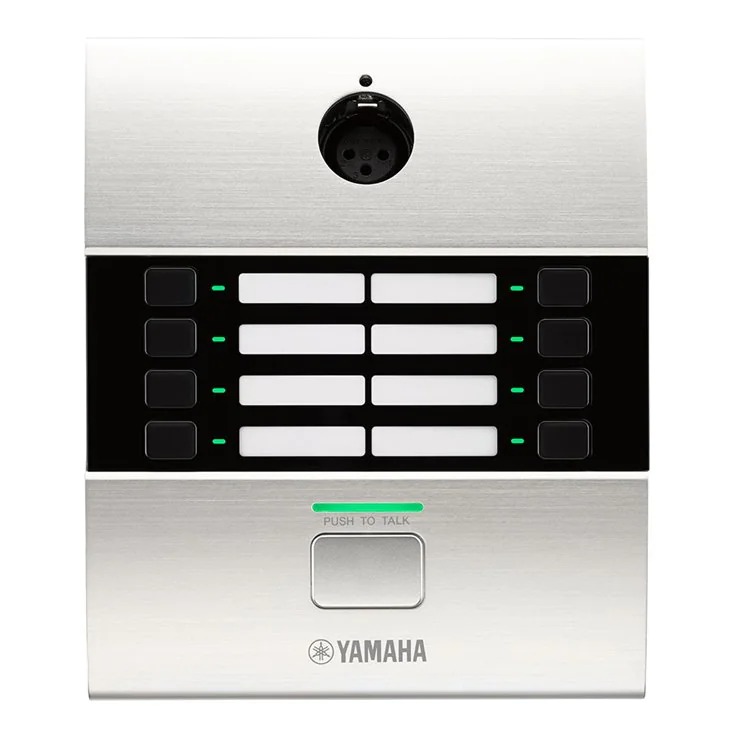

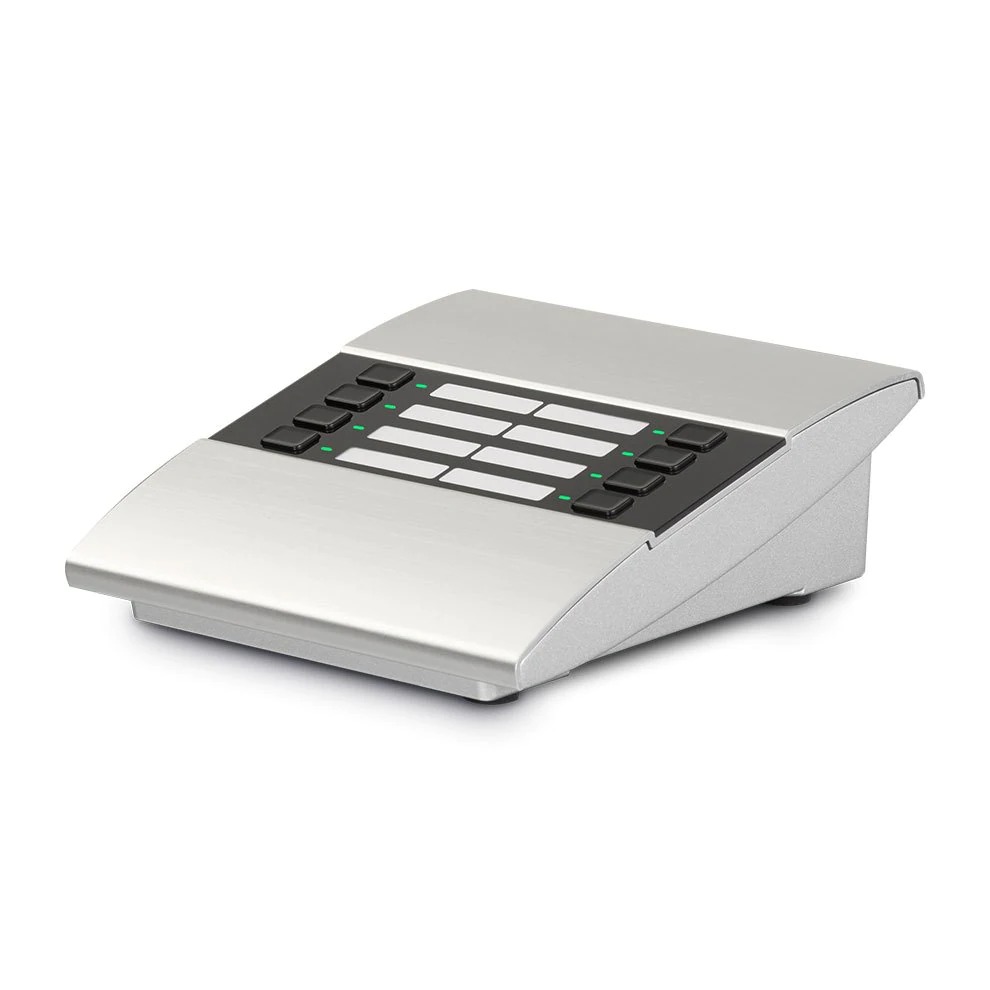

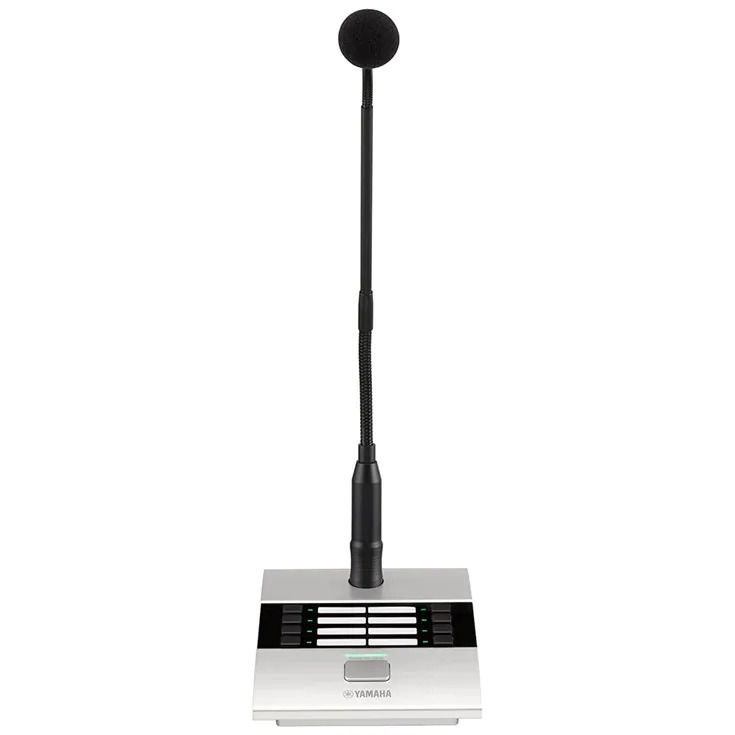

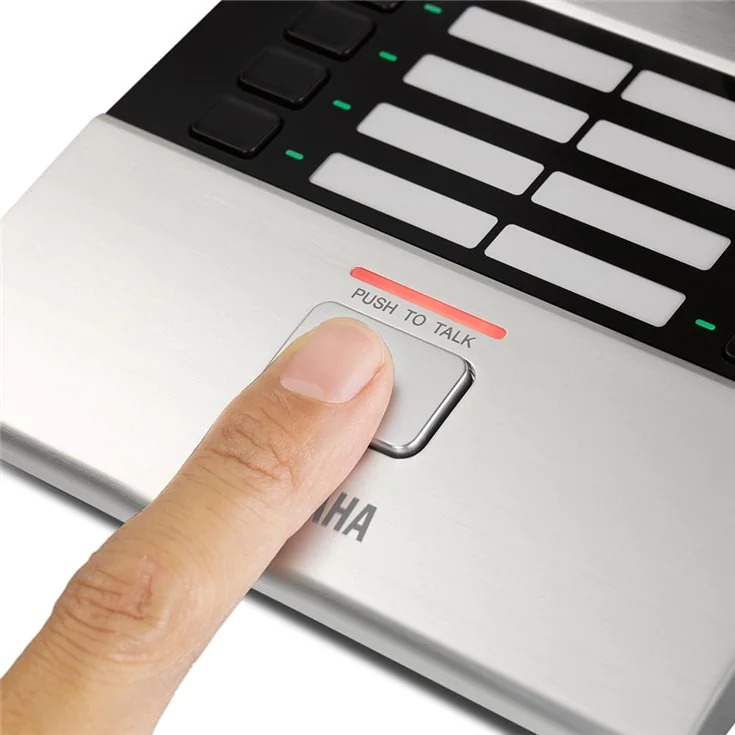

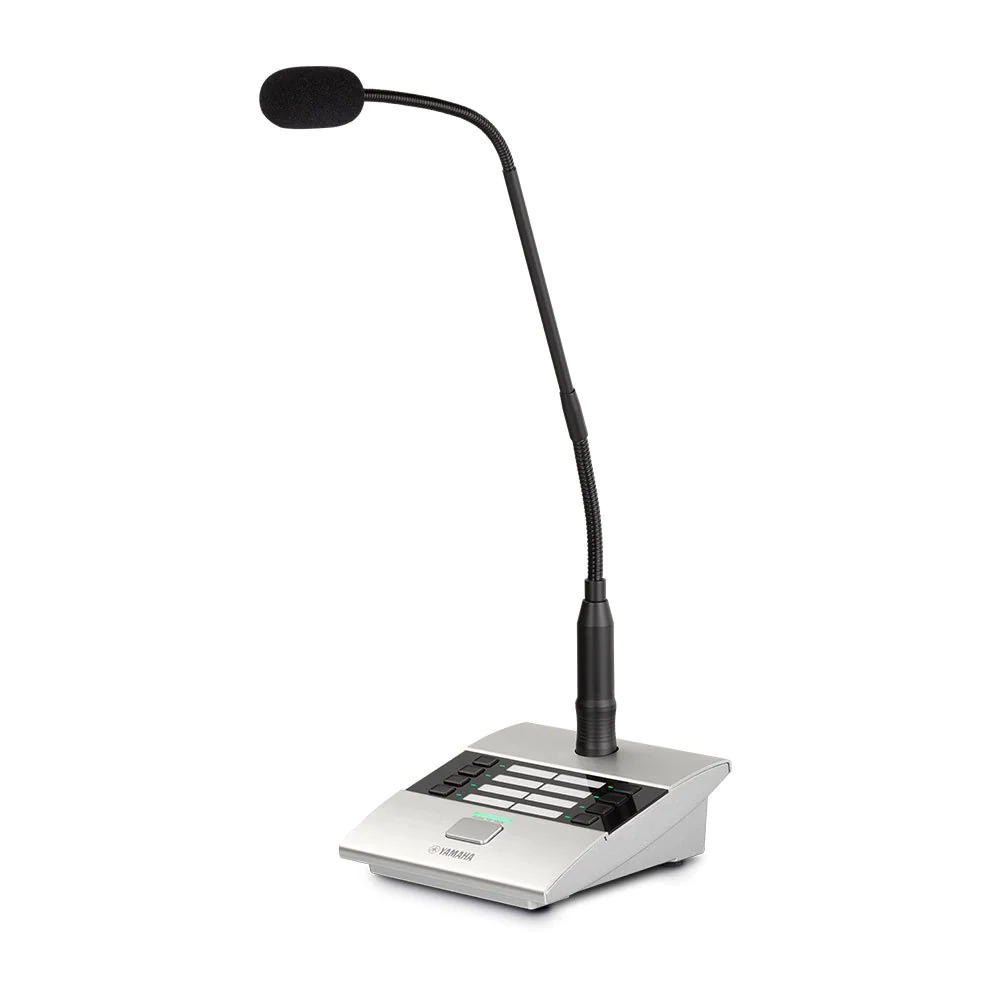

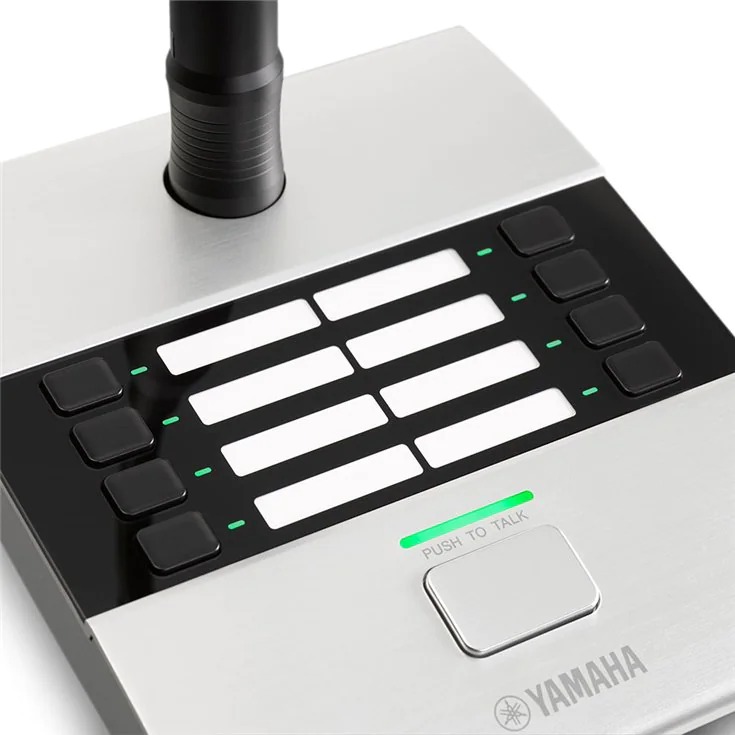

PGM1尋呼站和PGX1尋呼擴展器專用于與MRX7-D或MTX5-D共同使用。使用PoE工作，并通過Dante連接到網絡。每個PGM1最多可以用兩個PGX1單元進行擴展，單個系統最多可以連接4個PGM1單元。
PGM1, PGX1
雅馬哈的PGM1/PGX1尋呼站可與MTX5-D或MRX7-D共同使用，并且可以通過Dante網絡和使用有源以太網（PoE）進行聯網。本視頻將介紹如何在系統中設置尋呼站。
系統示例

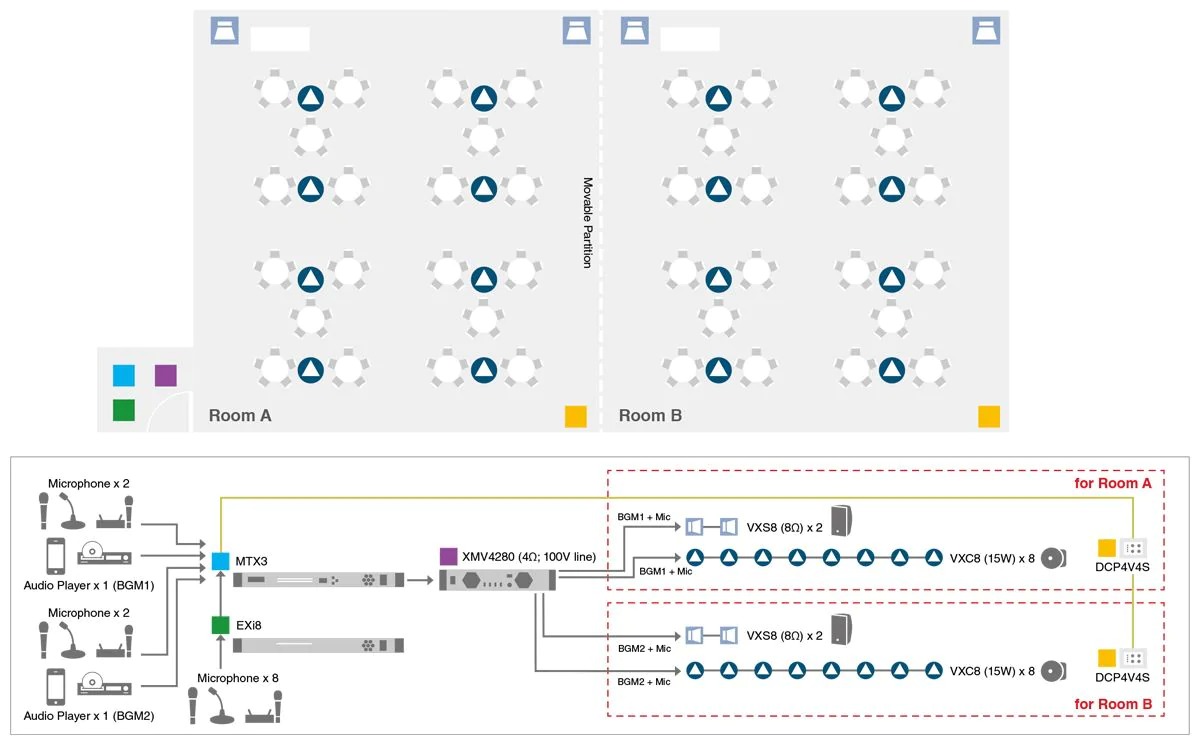

多用途禮堂

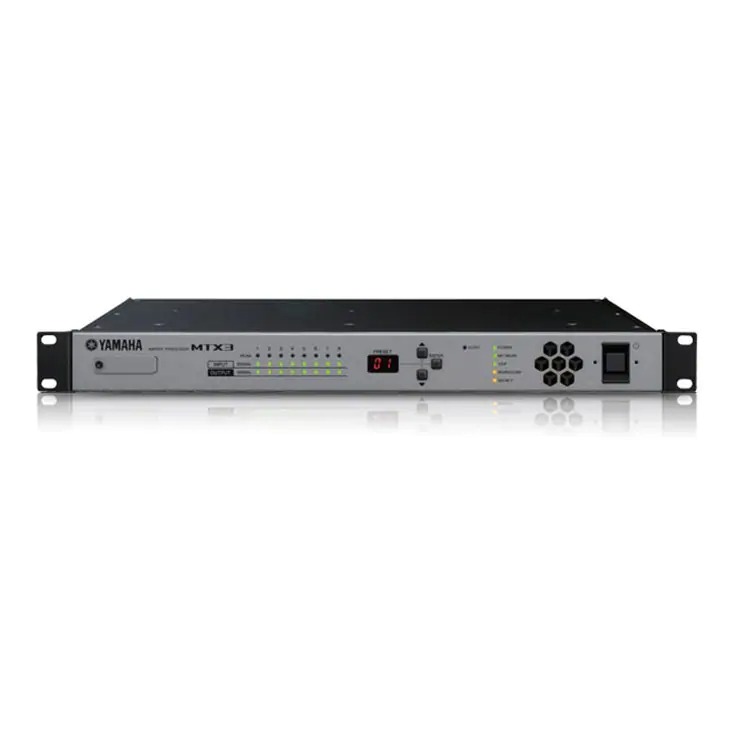

系統示例中的房間A和房間B通常會分開用于會議、派對或其他活動，因此這些房間需具備獨立操作的音頻系統。雅馬哈MTX3是一款便捷的矩陣處理器，能夠從多個聲音源和話筒接收音頻輸入，并將音頻分配至指定音箱系統。當需要增加話筒輸入的數量時，您可以用EXi8來實現。可以設置每個房間中安裝的DCP4V4S控制面板，以允許遠程控制話筒音量和開/關切換。
當間隔物被移開、各房間打通為一個大空間時，可通過單個旋鈕調出使用MTX-MRX Editor軟件預先編入的適當設置，從而對中央控制進行直接設置。

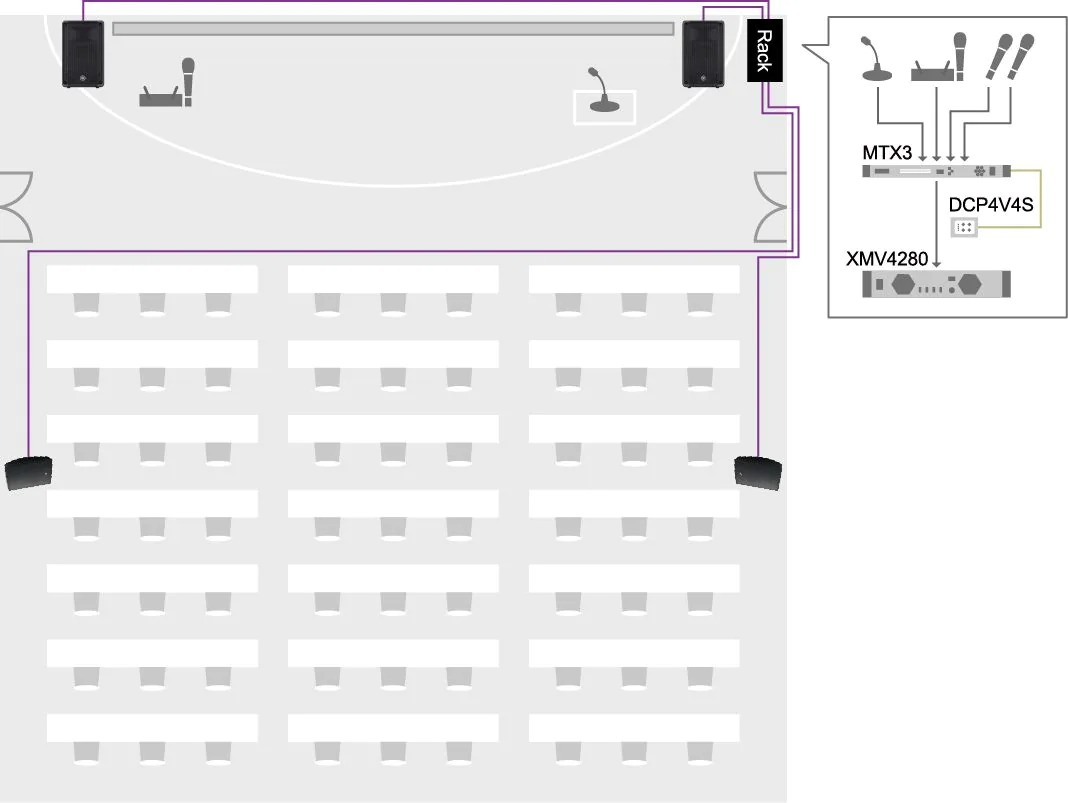

采用Dugan自動混音器的簡單演示
使用MTX3和FBS的4個Dugan通道可以實現便捷的演示系統，無需操作員。
使用Dugan自動混音器時，正在使用的話筒的輸入增益會自動提高，而未使用的話筒的增益會減小，以降低環境噪聲泄漏。這樣可以增強聲音的清晰度。不需要專門的技術知識或技能，話筒增益會自動調整。

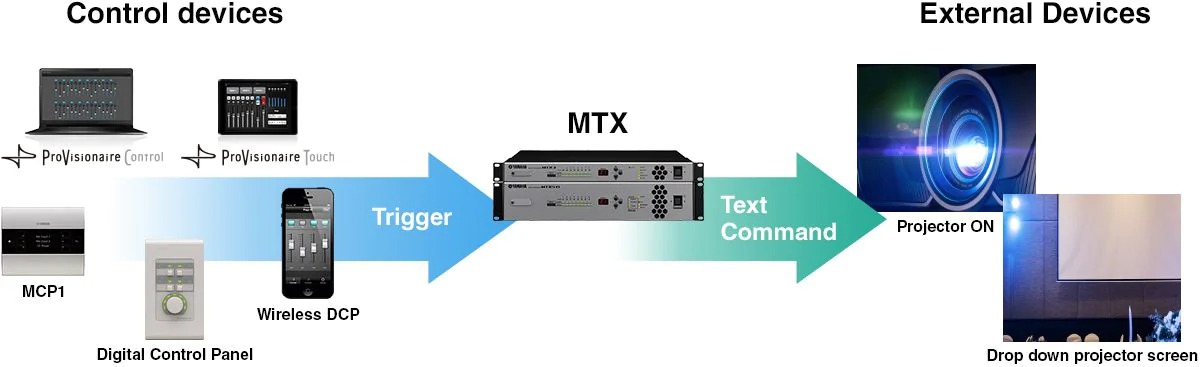

控制外接設備 — 包括其他公司的設備
通過“External Events”（外部事件）功能，可以從雅馬哈MTX3、MTX5-D和MRX7-D處理器發出UDP或TCP命令。通過此功能，可以從GPI、DCP、MCP1、Wireless DCP和預設調用來控制包括其他公司產品在內的外接設備。例如，使用控制設備可以打開投影儀、關閉窗簾或關閉燈光。
靈活的設計和各種自定義控制面板
靈活的設計和各種自定義控制面板
通過直觀簡單的方法設計靈活的控制器
ProVisionaire系列為創建適用于目標安裝應用的原創控制器提供了簡便直觀的方法。此軟件提供多個設計頁面，可以為不同的音頻區域和/或用戶提供不同的控制面板，并針對每種情況優化預設和參數設置。
無需專業編程技能即可上手使用。借助直觀的界面可輕松創建音量控制推子和信號源選擇開關。
ProVisionaire Control
只需將推子、開關等小部件拖放到屏幕上，便可創建合適的原創控制面板，專門用于安裝項目所需的應用場合和功能。無需專業編程知識或經驗即可上手。ProVisionaire Control可以控制眾多雅馬哈專業音響設備及NXAMPmk2 NEXO有源TD控制器。還兼容IDK視頻交換機，可實現對音頻和視頻系統的全面便捷控制。此外，Provisionaire Control具有針對雅馬哈專業音響設備的統一監聽功能，可以通過音頻網絡進行深度管理。ProVisionaire Control是一個統一平臺解決方案，可為廣泛的應用提供出色的便利性和可靠性。
ProVisionaire Control基本步驟：從設置到操作
步驟1：控制器設計
利用能執行推子和開關功能的小部件創建布局，并將其分配給所需的控制設備。
步驟2：檢查并交付
將ProVisionaire Control的控制器功能用作實際控制器來檢查外觀和可用性。
步驟3：操作
系統聯機后，便可控制所有兼容設備。可將平板設備安裝在墻壁或其他固定表面，也可以手持使用，最大程度實現遠程控制的自由度和便利性。

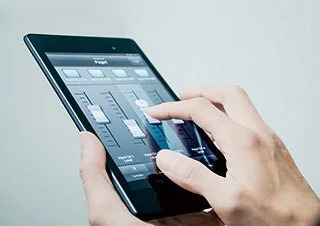

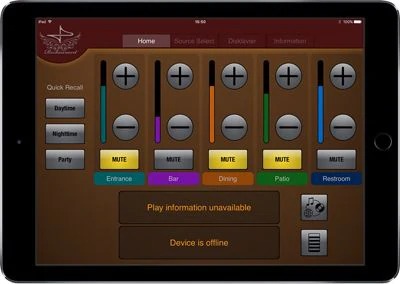

ProVisionaire Touch
此款便捷的iPad應用程序支持通過Wi-Fi網絡控制MTX/MRX系統。可以根據需要排列各種控制小部件，以創建最適合具體系統的自定義控制面板布局。
*ProVisionaire Touch可以從Apple的App Store免費下載。（Apple、iPad是Apple Inc.在美國和其他國家/地區的注冊商標。App Store是Apple Inc.的服務商標。）

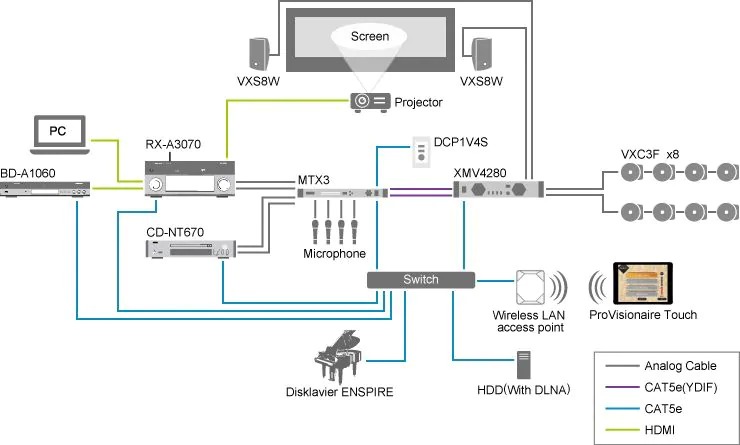

對各種音樂和視頻內容的多功能控制
單個iPad便可控制各種音樂源：CD播放器、NAS存儲、移動設備、互聯網廣播，甚至鋼琴。當然，還有雅馬哈藍光播放器和AV接收器。使用一個iPad便可獲得順暢的管理系統，根據餐廳/宴會廳的活動切換視頻和音樂源，集中控制話筒的音量調整和會議室的視頻切換。
為外部控制器提供廣泛支持
MRX7-D兼容眾多外部控制器，輕松實現音量調整和復雜的控制。
靈活的外部控制
DCP控制器可對多種功能進行靈活的外部控制，例如預設調用、電平控制和SD卡播放。此系列包括三個不同型號，提供不同的開關和音量旋鈕配置。
適用于iPhone或Android設備的Wireless DCP應用程序可以遠程控制MTX/MRX系列。Wireless DCP具有與DCP系列相同的功能，因此您可以在餐廳、宴會廳等任何地方通過智能設備控制MTX/MRX系列。

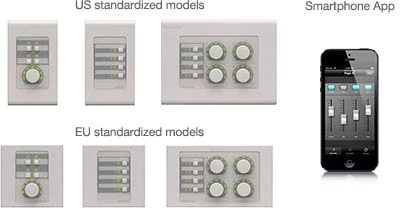

數字控制面板 - DCP系列

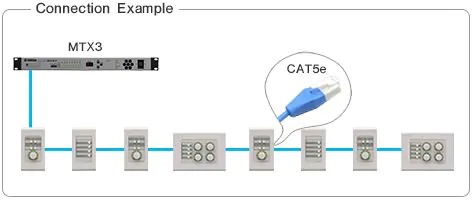

DCP控制器通過菊型鏈連接（最多8個控制面板）連至MTX/MRX系列。三種型號均提供美國或歐盟標準尺寸，可滿足全球大部分地區的規格要求。

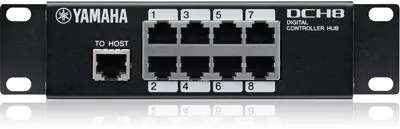

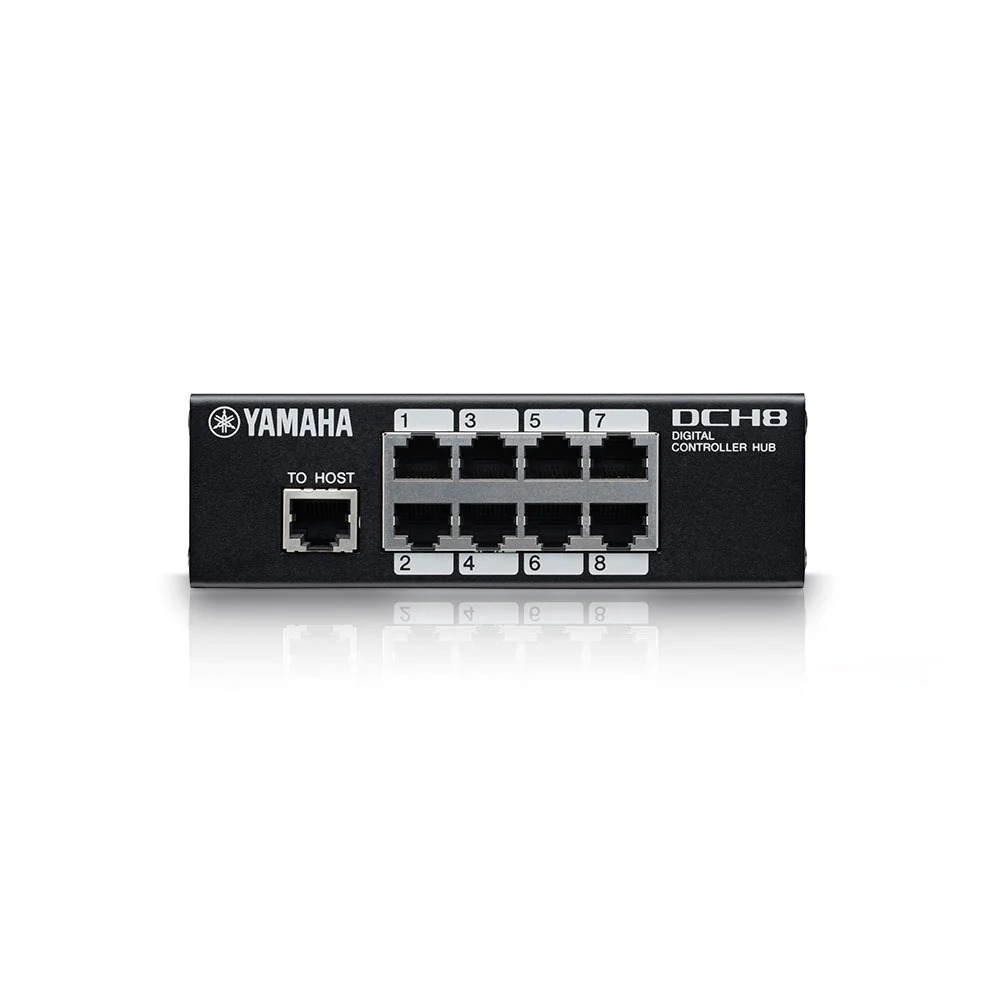

數字控制器集線器 - DCH8
DCH8將來自主機設備（例如雅馬哈MTX/MRX系列）的控制線分成最多8條線路。支持靈活的系統結構，同時支持星型連接和菊型鏈連接，可用作主機設備和控制面板之間的中繼器。

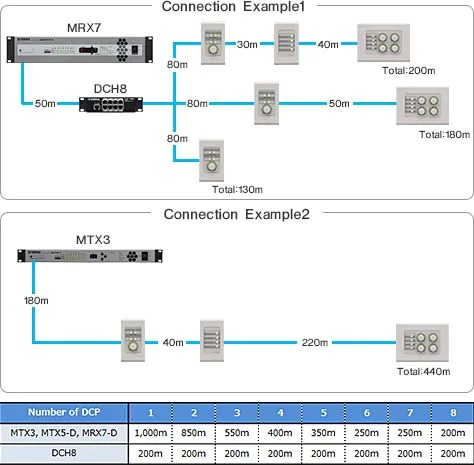

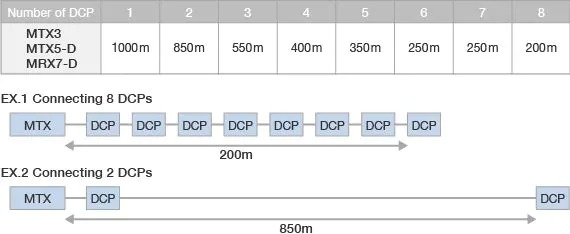

DCP系列/DCH8連接距離
通過使用最長200m的菊型鏈連接，最多可以連接8個DCP控制器單元。另外，通過減少所安裝的DCP系列的數量可以延長連接距離，如下所示。在寬敞的商用空間中使用2或3個DCP控制器時，簡單的菊型鏈連接十分有效。在一層以上的寬闊商用空間中使用4個以上DCP控制器時，靈活的拓撲結構（菊型鏈和星型連接相結合）支持將DCP系列與DCH8結合使用，幫助延長“總”電纜長度。
Wireless DCP
Wireless DCP
適用于iPhone或Android設備的Wireless DCP應用程序可以遠程控制MTX/MRX系列。Wireless DCP具有與DCP系列相同的功能，因此您可以在餐廳、宴會廳等任何地方通過智能設備控制MTX/MRX系列。
* Wireless DCP可以從Apple的App Store和Google Play免費下載。（Apple、iPhone和iPod是Apple Inc.在美國和其他國家/地區的注冊商標。App Store是Apple Inc.的服務商標。Android和Google Play是Google Inc.的商標。）
數字控制面板 - DCP系列
數字控制面板（DCP）是一種簡單的解決方案，可控制MTX/MRX處理器的所有復雜編程。讓我們仔細看一下其特性，并了解如何使用MTX-MRX Editor設置DCP。
Wireless DCP
使用智能設備中的Wireless DCP，擴展靈活性。無需布線即可提供與DCP相同的功能。本視頻將介紹如何設置Wireless DCP。

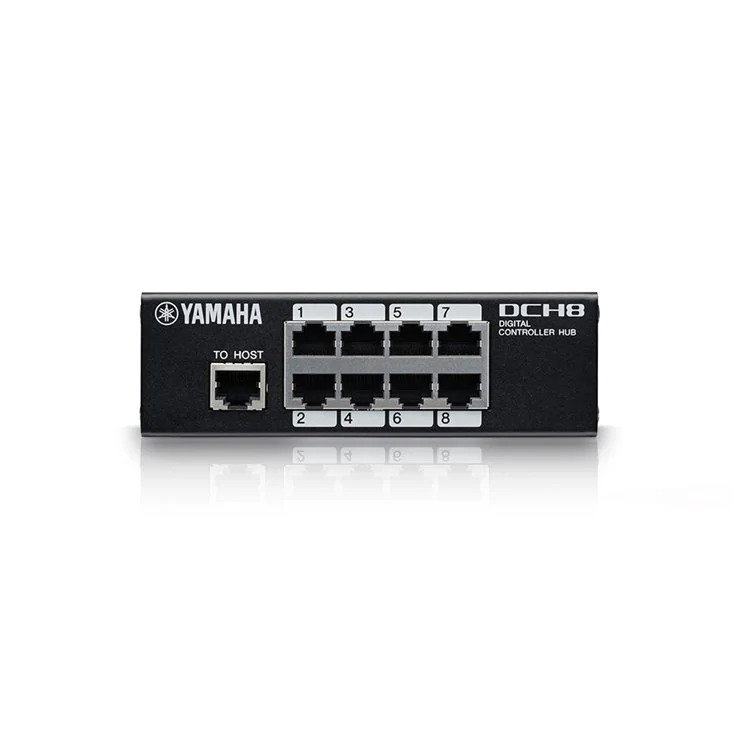

數字控制器集線器 - DCH8
DCH8擴展了DCP配置的靈活性。讓我們仔細查看設備，了解如何連接DCP與DCH8。

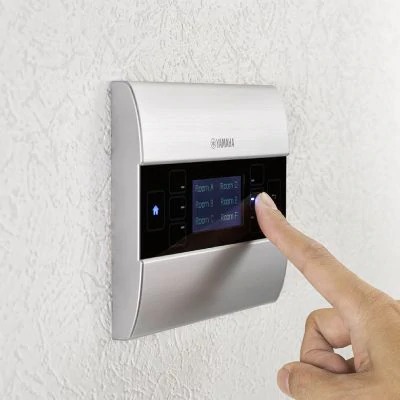

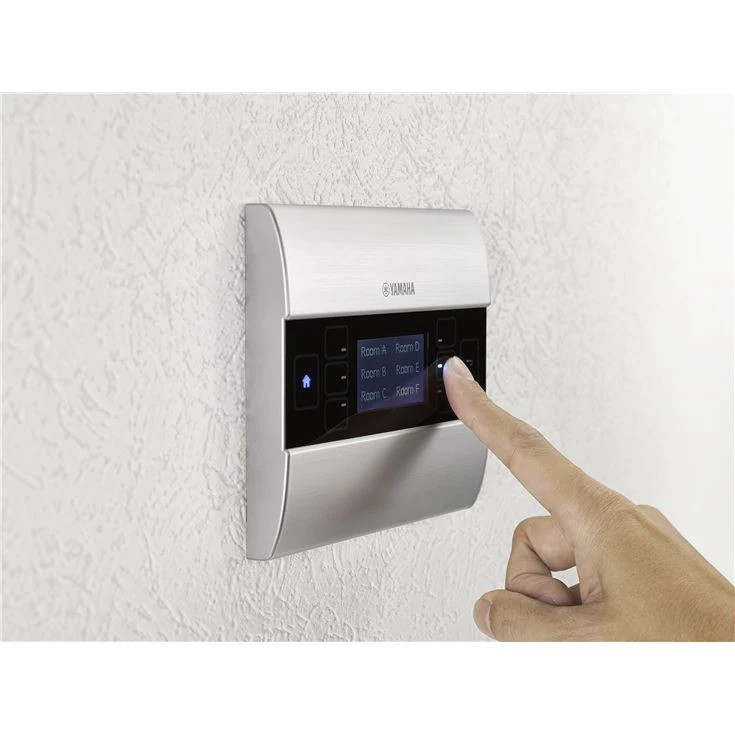

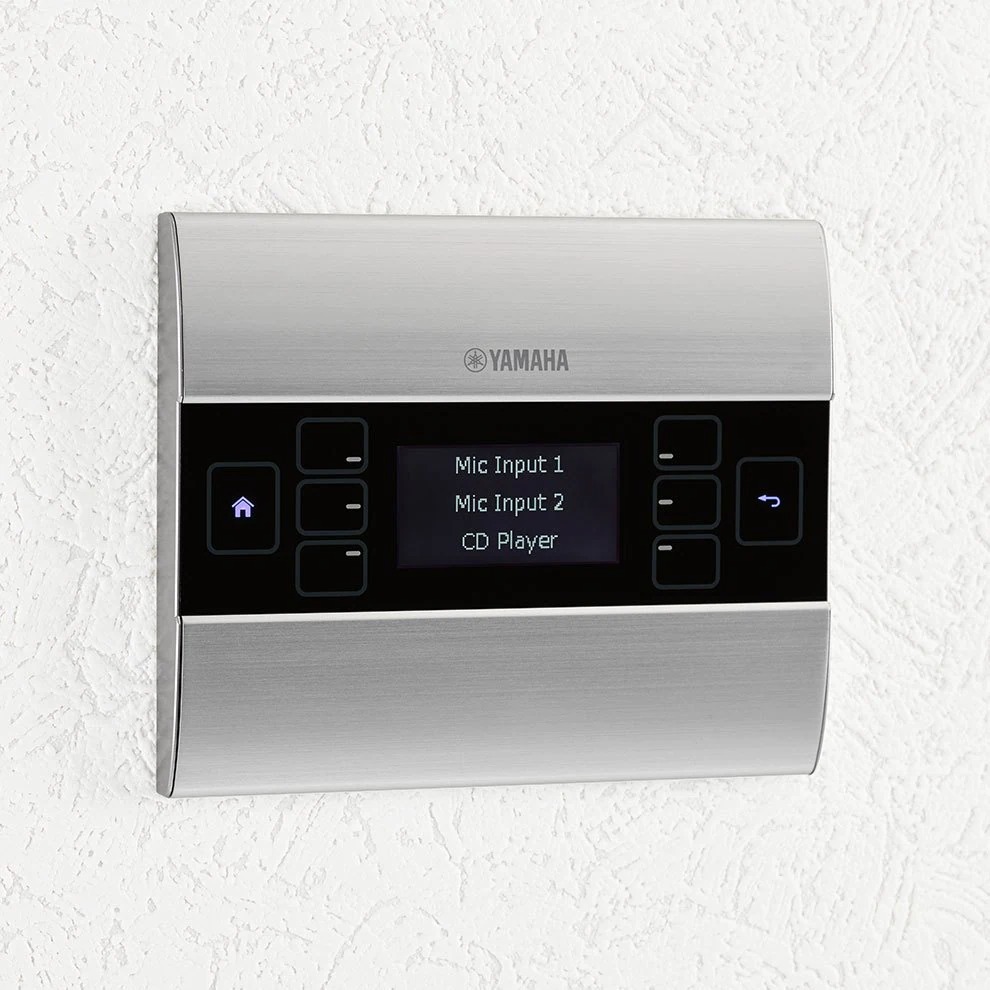

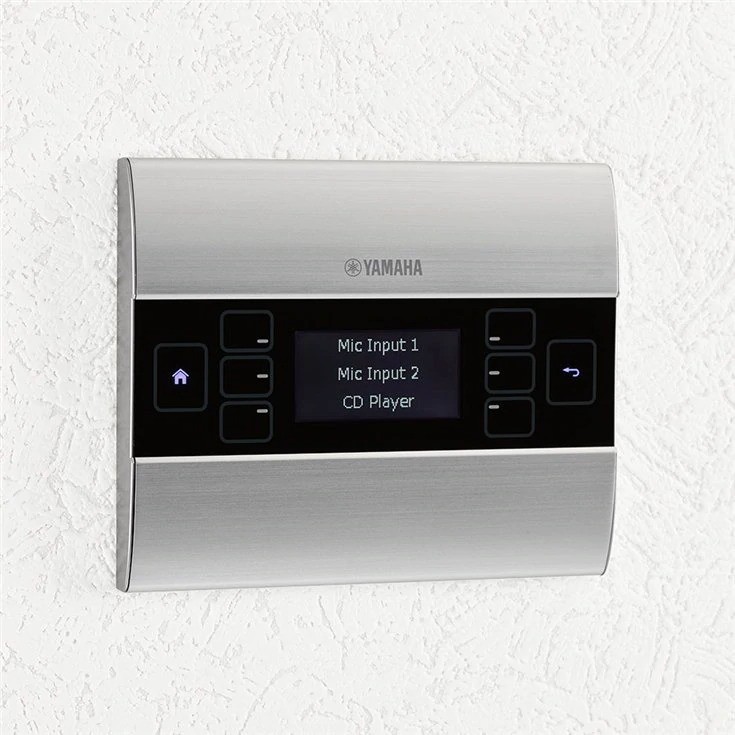

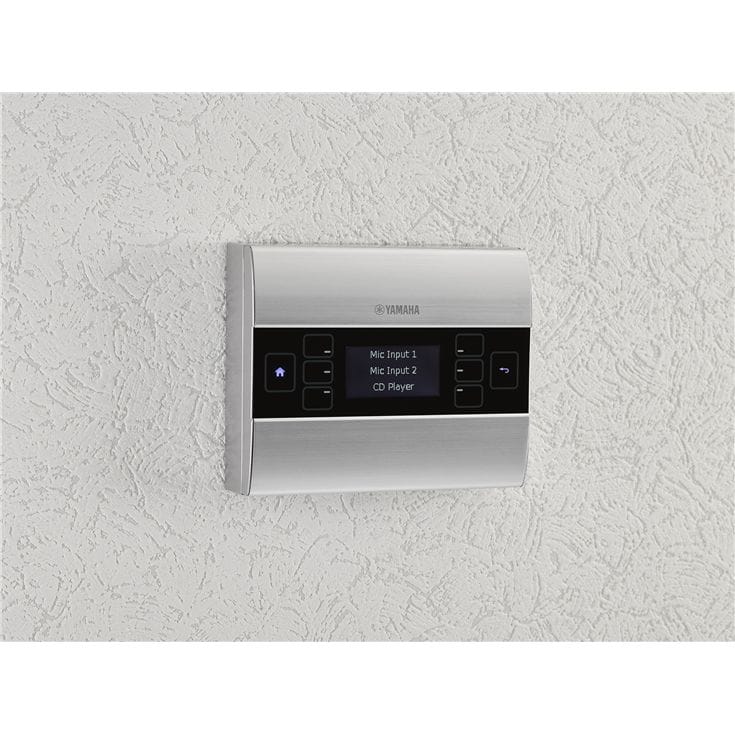

墻面安裝控制面板MCP1
雅馬哈MCP1是用于控制MTX和MRX系統的高級墻面安裝控制面板。其點陣顯示器和通用字符支持有利于以多種語言（包括日語、中文和阿拉伯語）進行動態標記。最多可以將36個參數分配給主頁或6個子頁面中的任何一個。使用可編程的PIN碼可以保護所有頁面，阻止未經授權的訪問。單個MTX/MRX系統最多可以添加16個MCP1單元。
墻面安裝控制器MCP1
雅馬哈MCP1是用于控制MTX或MRX系統的高級墻面安裝控制器。用戶可以遠程控制系統，擁有比DCP更多的功能，獲得更高的安全級別。本視頻將介紹如何在系統中設置MCP1。
完整的音響系統設計專用軟件

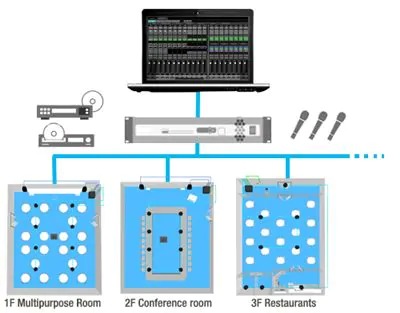

由一臺PC集中管理多個音響系統
MTX-MRX Editor是一款軟件應用程序，專門用于設置和管理基于MTX和MRX系列信號處理器構建的音響系統。可混合來自話筒、CD、MP3和WAV文件的音頻，將不同內容傳遞到多個區域，設置定時器激活的音樂播放和公告，等等。借助MTX-MRX Editor，由一臺計算機即可輕松管理和分配針對商店或設施的不同區域進行聲音優化。

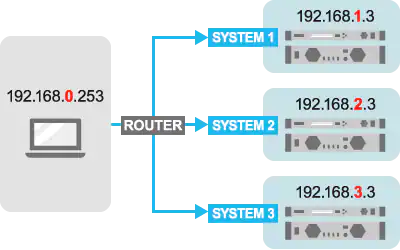

使用一臺PC集中管理多個網絡系統
此外，在V3.2中對于游樂園和購物中心等多種設施，通過一臺PC便可在每個分區的多個子網上分別管理多個區域。

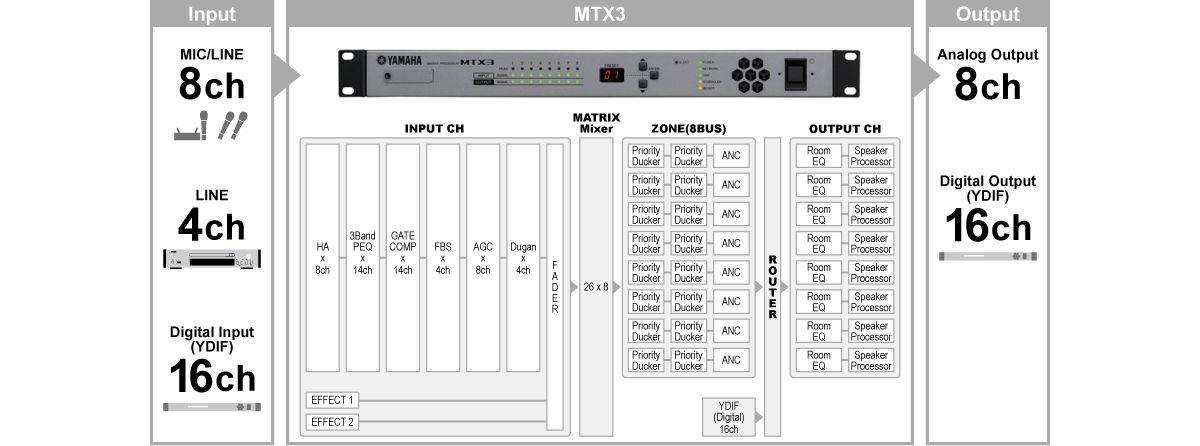

由MTX-MRX Editor可以控制各種參數

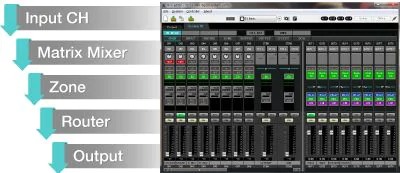

MTX-MRX Editor軟件可用于聲音系統設計，工作流程模擬了標準的安裝過程。簡單易用的向導會讓您先從安排整個布局中所需的設備開始，然后再對可以添加的部分進行處理。MTX系列矩陣處理器、EXi8輸入擴展器、EXo8輸出擴展器、XMV系列功放和DCP數字控制面板可以根據應用的需求和規模添加。MTX-MRX Editor為聲音系統整體的輸入輸出設計提供了豐富而直觀的工具。
輸入通道
通過選擇GAIN/HPF/EQ，可以調整每個輸入通道的3頻段PEQ設置以及每個通道的高通濾波器。GATE/COMP設置門限和壓縮器參數，FBS/AGC具有消除聲音反饋的反饋抑制器，自動增益控制功能可以在輸入信號電平不斷變化的情況下保持輸出電平恒定。
混響
混響效果可將模擬混響添加到源聲音中。
MTX有4種混響效果：Reverb Hall、Reverb Stage、Karaoke Echo、Vocal Echo。
FBS

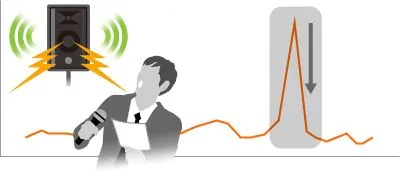

當音箱發出的聲音被話筒拾取并放大時，會出現令人不愉快的聲音反饋，反饋抑制器或FBS可以防止這種現象發生。
MTX具有兩種FBS：固定和動態。對于無需移動話筒且問題頻率保持不變的安裝應用，固定型是理想的選擇。如果需要不斷移動話筒位置，則動態FBS更適合，因為它能不斷更新設置以消除反饋。
AGC

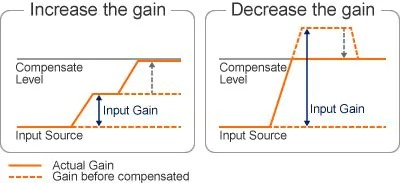

AGC（自動增益控制器）功能會根據輸入電平自動補償增益，從而在輸入信號電平不斷變化的情況下保持輸出電平恒定。當有人以不同大小的聲音講話時，或者當存在不同電平的背景音樂源且沒有技術人員來進行手動調整時，此功能非常有用。AGC會使輸出電平保持穩定，讓聽眾的體驗更加愉悅。
Dugan自動混音器
Dugan自動混音器是一種高級算法，旨在管理和優化非腳本語音所用的多個話筒的輸入增益。如果沒有工程師進行調整，以正確語音電平打開的多個話筒可能會在系統中引起反饋。當一個人正在講話或多只話筒共享音箱時，Dugan自動混音器會自動無縫地為話筒提供增益，從而消除反饋可能性。
1) 沒有人講話時
當沒有人講話時，所有話筒的輸入電平都會降低，增益電平會統一設置。這時，不是讓話筒靜音，而是將增益分配給每個話筒，因此總增益保持恒定。
2) 一個人講話時
當一個人講話時，此話筒的增益立即上升到0 dB，而其他兩只話筒的增益降低。當其他人講話時，也會發生同樣的事情。
3) 多個人講話時
當兩個人同時講話時，增益電平將在兩個話筒之間自動分配，以使總增益保持恒定，并且剩下一只話筒的增益降低。
矩陣混音器
矩陣混音器以棋盤格配置安排輸入通道和輸出母線。當啟用Sends On Faders模式時，可以調整每條輸出母線的群平衡，或使用推子將所有輸入通道的信號調整到特定矩陣母線。
來自矩陣混音器的信號被發送到8個優先處理器單元。在此可以對Ducker功能以及環境噪聲補償器的參數設置進行詳細調整。
區域
區域指音頻安裝中可加以獨立處理和控制的單個空間或房間。例如，區域可以是餐廳內的單獨區域或零售店的第二層。

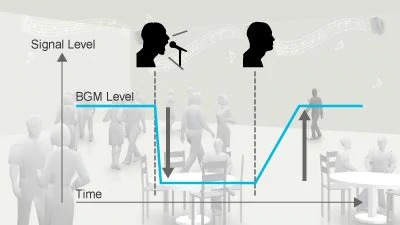

優先閃避器
當一個來自獨立聲源的信號超過其閾值時，優先閃避器（Priority Ducker）功能可以自動將一個區域的輸出電平衰減指定的量。例如，當廣播重要的緊急通知時，可以使用此功能來降低背景音樂的音量，從而最大程度地提高廣播清晰度。

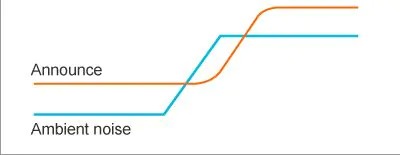

ANC
ANC或環境噪聲補償器可調整系統增益以補償背景噪音水平的波動。一個典型例子是在聚會上，當周圍噪音變得太大而無法聽到音樂或廣播時，ANC將提高系統音量以進行補償。
路由器
一旦在MTX內部創建了區域，就可以使用“路由器”頁面將此區域插接到系統中的任何輸出。路由器還包含一個可用于測試音頻系統的振蕩器。
輸出
應用優先處理器設置后，信號將通過路由器發送到輸出通道。每個輸出通道都配備一個4頻段PEQ、延遲和音箱處理器。音箱處理器已存儲了一系列雅馬哈音箱的預設，可以輕松地為系統中的音箱選擇最佳設置。還可以調整4頻段PEQ和延遲的設置，以使音頻輸出與各種安裝環境的聲學特性相匹配。
音箱處理器
音箱處理器算法包含一系列專業參數，用于根據環境調整安裝中的音箱。這其中包括用于雙功放音箱系統的分頻器，供您選擇專業濾波器和極性調整。另外還有信號延時、用于精調的6頻段參數均衡器以及用于保護音箱的限幅器。
| MTX5-D | MTX3 | ||
|---|---|---|---|
| 混音能力 | 混音通道 | 混音通道： 16單聲道+3立體聲+2效果返送+8Direct-in至矩陣 | 混音通道： 8單聲道+3立體聲+2效果返送+8Direct-in至矩陣輸出母線： 8單聲道 |
| 輸入通道功能 | 單聲道通道： 3段PEQ，壓縮器，門限器，自動增益控制，反饋抑制器（通道1-8） | 單聲道通道： 3段PEQ，壓縮器，門限器，自動增益控制，反饋抑制器（僅通道1-4）/ 立體聲通道： 3段PEQ，壓縮器，自動增益控制 | |
| 輸出通道功能 | 房間延遲，房間EQ，音箱處理器，分頻點（全，雙），延遲，6段PEQ，限制器 | 房間延遲，房間EQ，音箱處理器，分頻點（全，雙），延遲，6段PEQ，限制器 | |
| I/O | 幻象電源 | +48V | +48V |
| 內部處理 | 優先閃避，環境噪音自動補償 | 優先閃避，環境噪音自動補償 | |
| 采樣頻率 | 內部 | 48kHz/ 44.1kHz | 48kHz/44.1kHz |
| 信號延時 | 少于3ms（AD-DA @48kHz) | 少于2.5ms（AD-DA @48kHz) | |
| 總諧波失真 | 少于0.05%（+4dBu，增益：-6dB）少于0.1%（+4dBu，增益：+66dB） | 少于0.05%（+4dBu，增益：-6dB）少于0.1%（+4dBu，增益：+66dB） | |
| 頻率響應 | 20Hz 至 20kHz，+0.5dB，-1.5dB | 20Hz 至 20kHz，+0.5dB，-1.5dB | |
| 動態范圍 | 107dB（增益：-6d） | 107dB（增益：-6d） | |
| 嗡聲&噪聲電平 | 等效輸入噪音 | -60dBu（增益：+66dB），-83dBu（增益：-6dB） | -60dBu（增益：+66dB），-83dBu（增益：-6dB） |
| 串擾 | -100dB | -100dB | |
| 散熱 | 55.9kcal/h 最大 | 43kcal/h 最大 | |
| 電源要求 | AC100V-240V 50Hz/60Hz | AC100V-240V 50Hz/60Hz | |
| 功耗 | 65W | 50W | |
| 尺寸 | 寬 | 480mm (18.9") | 480mm (18.9") |
| 高 | 88mm (3.4") | 44mm (1.7") | |
| 深 | 351mm (13.9") | 362mm (14.3") | |
| 凈重 | 6.3kg (13.9lbs) | 4.8kg (10.6lbs) | |
| 其他 | 記憶庫：預設 50 | 記憶庫：預設 50 | |
- * 總諧波失真由18dB/八度音階濾波器@80kHz測得。
- * 嗡聲&噪聲電平用12.7kHz，6dB/倍頻低通濾波器測量；等效于20kHz濾波器無線dB/倍頻程衰減。
模擬輸入規格
模擬輸出規格
數字輸入和輸出規格
控制I/O規格
Exi8/ Exo8 規格
EXi8模擬輸入規格
EXi8數字輸入規格
EXo8模擬輸出規格
EXo8數字輸出規格
Exi8 / Exo8控制I/O規格
網絡音頻
什么是YDIF？
YDIF是Yamaha Digital InterFace的縮寫。這是一種專有聲音傳輸格式，用于通過以太網電纜發送和接收音頻流（總共16個通道）和字時鐘。物理連接使用環形拓撲。YDIF可用來輕松簡單地連接機架安裝設備。控制信號并非通過YDIF發送，而是通過單獨的網絡端口發送。

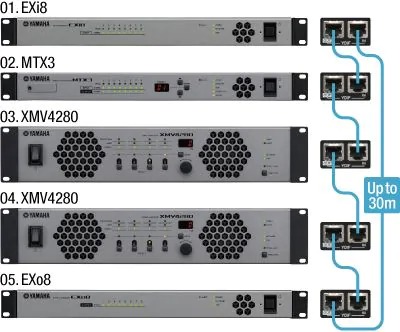

YDIF可以使用的最大電纜長度是多少？
使用YDIF時，用來連接設備的電纜最大長度為30m。使用YDIF最多可以連接8臺設備，因此所用電纜總長最多可達240 m（30 m x 8）。然而，這并不意味著兩臺相連設備可以相隔240 m，因為設備以環形配置連接。
注：
YDIF是雅馬哈專有標準，無法使用網絡交換機來增加距離。
YDIF的分發模式是什么？
分發模式
在分發模式（默認模式）下，在多個環形連接的具備YDIF的設備（MTX、MRX、EXi8、EXo8和XMV）之間，一個方向上最多可以傳輸16個通道的音頻信號。單個音頻信號可以分發給多臺設備。
應用實例：
與模擬傳輸相比，YDIF的優勢在于音頻信號被發送到XMV系列功放，音質沒有任何劣化，而且降低了布線和人工成本。
YDIF的級聯模式是什么？
級聯模式
級聯模式允許共享多個MTX處理器的最多8個矩陣總線通道。通過環形連接最多四個MTX處理器，最多可以連接32個話筒通道，并創建8個共享混音。這8個混音可以在所有MTX處理器上使用，最多支持32個輸出通道。只有MTX處理器才能在YDIF的級聯模式下連接。注意，分發或級聯模式的選擇是針對每個設備進行的。發送到XMV功放的傳輸始終以分發模式進行。
應用實例：
多個MTX3以級聯模式連接以增加輸入通道。
多少具有YDIF連接能力的設備（例如MTX3、MTX5-D、MRX7-D、EXi8、EXo8和XMV功放）可以連接在一起？
在分發模式下最多可以連接8臺具備YDIF的設備。但是，其中必須至少包含一個MTX/MRX處理器。在級聯模式下最多可以連接4個MTX處理器。但是，在此模式下只能連接MTX處理器。
Dante兼容設備（例如MTX5-D、MRX7-D、XMV4140-D或XMV4280-D）能否與其他Dante兼容設備交換音頻信號？
使用Dante控制器設置路由，一臺Dante兼容設備和其他Dante設備（例如CL系列數字調音臺或Dante MY16-AUD卡）之間可以通過Dante網絡傳輸音頻信號。
啟用Dante的設備（例如MTX5-D、MRX7-D和XMV-D）是否需要單獨的以太網電纜來交換控制信號和音頻信號？
Dante使用單根以太網電纜傳輸控制信號和音頻信號，因此不必為控制信號和音頻信號使用單獨的以太網電纜。
使用MTX-MRX Editor能否控制外接設備（如EXi8或Rio3224-D）的前置放大器？
如果將EXi8與MTX/MRX處理器結合使用，則可以使用MTX-MRX Editor控制EXi8的前置放大器。但是，使用MTX-MRX Editor無法控制I/O設備（如Rio系列設備）的前置放大器。在這種情況下，需要使用R Remote軟件。
其他雅馬哈設備（除了MTX3、MTX5-D和MRX7-D之外）能否控制MTX/MRX系列設備（EXi8、MTX3、MTX5-D、MRX7-D）的前置放大器？
不能，除了MTX3、MTX5-D和MRX7-D之外的其他雅馬哈設備均不具備此功能。
一般規格
SD卡播放器上可以播放哪些音頻文件格式？
WAV：16位2通道PCM
采樣頻率：
8 kHz, 16 kHz, 32 kHz, 11.025 kHz, 22.05 kHz, 44.1 kHz, 12 kHz, 24 kHz, 和 48 kHz
MP3: MPEG-1/2/2.5 Audio Layer-3
采樣頻率：
MPEG-1: 32 kHz, 44.1 kHz, 和 48 kHz
MPEG-2: 16 kHz, 22.05 kHz, 和 24 kHz
MPEG-2.5: 8 kHz 和 11.025 kHz
什么是AGC（自動增益控制器）？
AGC（自動增益控制器）功能會根據輸入電平自動校正增益，不管輸入信號電平如何變化，都能獲得恒定的輸出信號電平。例如，當多人使用單個話筒時，話筒位置和聲音振幅會因人而異。聲音放大后，音量的差異會使聽眾感覺糟糕。在這種情況下，可以使用AGC使放大后的聲音保持恒定的音量。另外，當使用幾張錄制電平不同的CD作為背景音樂時，開啟AGC將使輸出保持恒定水平，避免每次更換CD時都需要手動調整輸出電平。
與只能降低電平的壓縮器功能不同，AGC也能提高電平。
什么是ANC（環境噪音補償器）？
ANC（環境噪音補償器）功能根據測量環境噪音的話筒輸入的信號電平來增大和減小MTX/MRX處理器的輸出信號。MTX/MRX處理器上的ANC會檢測沒有聲音的部分（例如樂曲之間的間隙），在這些間隙期間測量噪音水平，并將測得的噪音水平作為標準噪音水平來增大或減小輸出信號。這稱為間隙型ANC。例如，如果聚會場所的噪音比預期的要大，可能是MC話筒上的預設音量不足。如果聚會的環境噪音很大，ANC會相應地提高MC話筒的音量，盡管聚會場所有噪音，與會者仍能清晰地聽到MC的聲音。
什么是FBS（反饋抑制器）？
當音箱的聲音反饋到話筒時，FBS（反饋抑制器）功能可以防止不愉快的反饋噪音出現。除了使聽者的耳朵不舒服甚至使他們感到痛苦之外，這種噪音在某些情況下還會損壞音箱。為避免反饋噪音，音箱和話筒之間應保持一定距離，以使話筒不會拾取音箱輸出的聲音。盡管有此距離，如果反饋仍然持續存在，請使用FBS功能來提高反饋余量。FBS將抑制反饋，使您能夠增大輸出音量。
FBS（反饋抑制器）能否自動檢測反饋頻率？
FBS（反饋抑制器）功能采用陷波濾波器來消除不愉快的反饋頻率。MTX/MRX處理器上的FBS可自動檢測反饋頻率。
根據其性質是固定的還是動態的（如下所述），選擇應用至檢測到的頻率的濾波器類型。
固定
此方法預先檢測音箱和話筒所在大廳的反饋點，并在此點設置濾波器。適用于固定位置的話筒。
動態
此方法根據不斷變化的反饋點的波長來應用濾波器。適用于在不同位置、無法局限于一個位置使用的無線話筒。
如果握住話筒或用手蓋住話筒，將動態FBS和固定FBS都應用于固定位置的話筒將有助于抑制反饋。
“預設調用”能否讓多個MTX/MRX處理器相互配合工作？
可以。如果系統由多個MTX/MRX處理器組成，并且其中一個處理器上的預設被調用，則所有其他處理器上與此預設編號相同的預設也會被調用。MTX/MRX處理器上的預設還可能包括EXi8、EXo8和XMV系列功放的設置，如果它們屬于系統的一部分，則預設調用除了更改系統中其他MTX/MRX處理器的設置之外，也會更改這些設備的設置。
MTX/MRX處理器上的8通道話筒/線路（模擬Euroblock）輸入是否配備有幻象電源？
每個通道皆由內部+48 V幻象電源供電。使用MTX-MRX Editor可以開啟或關閉每個通道的幻象電源。但是，幻象電源沒有主開關。
能否使用外接控制器的MIDI信號控制MTX/MRX處理器？
無法使用MIDI信號控制MTX/MRX處理器。但是，可以使用GPI或DCP控制器、iPhone應用程序Wireless DCP或ProVisionaire Touch、第三方外接控制器（如AMX或Crestron控制器）來遠程控制MTX/MRX處理器。
* 有關詳細信息，請參見“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8遠程控制協議規格”
MTX-MRX Editor需要什么操作環境？
操作系統：Windows 7 Home Premium或更高版本，Windows 8，Windows 10
CPU：Core i3/5或更高版本
內存：至少4 GB
硬盤：至少150 MB的可用空間
顯示器：1024 x 768像素以上
* 需要安裝Apple Bonjour。
能否使用AMX或Crestron觸摸屏面板控制MTX/MRX處理器？
通過網絡（TCP/IP）端口或遠程（RS-232C）端口，可以從外接控制器（如AMX或Crestron控制器）執行遠程操作，例如MTX/MRX處理器預設調用）和控制MTX/MRX處理器參數。
* 有關詳細信息，請參見“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8遠程控制協議規格”
DCP
能否通過DCP或GPI控制器或通過Wireless DCP控制系統中的多個MTX/MRX處理器？
可以。
DCP控制器、GPI控制器或Wireless DCP發出的控制命令可以發送到系統內的任何MTX/MRX處理器，因此可以使用單個控制器來控制多個MTX/MRX處理器。
DCH8
Wireless DCP
iPhone應用程序Wireless DCP有何作用？
利用iPhone應用程序Wireless DCP，可以通過Wi-Fi從iPhone或iPad的觸摸屏執行與DCP控制器相同的操作（更改MTX/MRX處理器的參數設置，執行預設調用以及播放SD卡上存儲的文件）。甚至可以操作推子（DCP控制器無此功能）。
應當如何連接網絡才能使用iPhone應用程序Wireless DCP控制MTX/MRX處理器？
使用Cat-5e電纜將Wi-Fi接入點連接到MTX/MRX處理器，并在iOS設備（例如iPhone）上設置IP地址。如有必要，請在接入點和處理器之間連接一臺以太網交換機。
1臺MTX/MRX可以使用多少個遠程控制器（Wireless DCP、ProVisionaire Touch、AMX / Crestron）？
1臺MTX/MRX最多可以連接8個遠程控制器，包括Wireless DCP、ProVisionaire Touch和AMX/Crestron設備。
能否在iPad或iPod Touch上使用iPhone應用程序Wireless DCP？
可以，在Apple iOS 5.0或更高版本的iPhone（3GS或更高版本）、iPad或iPod Touch（第4代或更高版本）上皆可運行。在iPad或iPad Mini上，將作為iPhone應用程序運行。
ProVisionaire Touch
能否通過多個ProVisionaire Touch控制一臺MTX/MRX設備？
可以。
最多可以將8個遠程控制器（包括Wireless DCP、ProVisionaire Touch和AMX/Crestron設備）連接到一臺MTX/MRX。
教程視頻
歡迎觀看MTX/MRX系列教程視頻。我們將為您介紹幫助您獲得期望結果的要點，節省大量閱讀說明書的時間。*提供英文字幕（某些視頻還有其他字幕）。
MTX/MRX系列
概要
MTX/MRX系列主要為多區域商用安裝而設計，配備了廣泛應用中必不可少的靈活處理功能。本視頻是對雅馬哈MTX和MRX DSP處理器的介紹。
概覽：I/O
近距離了解MTX和MRX處理器的輸入和輸出，綜合介紹每個處理器中可用的處理功能。
MTX系列
MTX概覽1
本視頻將介紹雅馬哈MTX系列（MTX3、MTX5-D）。
MTX概覽2
進一步介紹雅馬哈MTX系列（MTX3、MTX5-D），并了解簡單編輯軟件MTX-MRX Editor。
DSP
Dugan自動混音器
Dan Dugan算法能夠明確地在話筒之間分享話筒增益，而不會有任何可聽見的門限跡象或其他偽像。我們將進一步了解Dan Dugan自動混音器或MTX/MRX處理器。
FBS（反饋抑制器）
本視頻將介紹MRX和MTX處理器上的FBS如何有效防止反饋。
MTX/MRX遠程控制
遠程控制介紹
MTX/MRX系統提供了各種遠程控制解決方案。本視頻簡要介紹這些解決方案。
墻面安裝控制器MCP1
雅馬哈MCP1是用于控制MTX或MRX系統的高級墻面安裝控制器。用戶可以遠程控制系統，擁有比DCP更多的功能，獲得更高的安全級別。本視頻將介紹如何在系統中設置MCP1。
數字控制面板 - DCP系列
數字控制面板（DCP）是一種簡單的解決方案，可控制MTX/MRX處理器的所有復雜編程。讓我們仔細看一下其特性，并了解如何使用MTX-MRX Editor設置DCP。
數字控制器集線器 - DCH8
DCH8擴展了DCP配置的靈活性。讓我們仔細查看設備，了解如何連接DCP與DCH8。
Wireless DCP
使用智能設備中的Wireless DCP，擴展靈活性。無需布線即可提供與DCP相同的功能。本視頻將介紹如何設置Wireless DCP。
ProVisionaire Touch
01 如何使用MTX-MRX Editor設置和創建RCSL文件
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們仔細了解其特性，并學習如何使用MTX-MRX Editor設置和創建RCSL文件。
02 如何設計用戶界面
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們了解如何設計用戶界面。
03 如何分配參數并讓Provisionaire Touch聯機
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們了解如何讓MTX/MRX處理器聯機。
04 ProVisionaire Touch的其他特性
ProVisionaire Touch允許用戶控制各種雅馬哈產品，包括啟用了MusicCast的藍光播放器和CD播放器/AV接收器，以及“Disklavier Enspire”再現鋼琴。讓我們進一步了解ProVisionaire Touch的特性。
尋呼站話筒PGM1、擴展器PGX1
PGM1, PGX1
雅馬哈的PGM1/PGX1尋呼站可與MTX5-D或MRX7-D共同使用，并且可以通過Dante網絡和使用有源以太網（PoE）進行聯網。本視頻將介紹如何在系統中設置尋呼站。
Dante是由Audinate公司開發的一種音頻網絡技術。同一網絡上的Dante設備會自動相互檢測。因而系統設置更簡單，有效減少復雜性和潛在錯誤。從這個意義上說，Dante可以被視為一種即插即用的網絡技術。
本指南側重于網絡設計，而不是個別產品和Dante網絡的基本規格。
文檔
雅馬哈Dante設備和AES67指南
本文檔介紹如何將雅馬哈Dante設備與第三方非Dante的AES67設備進行連接。
