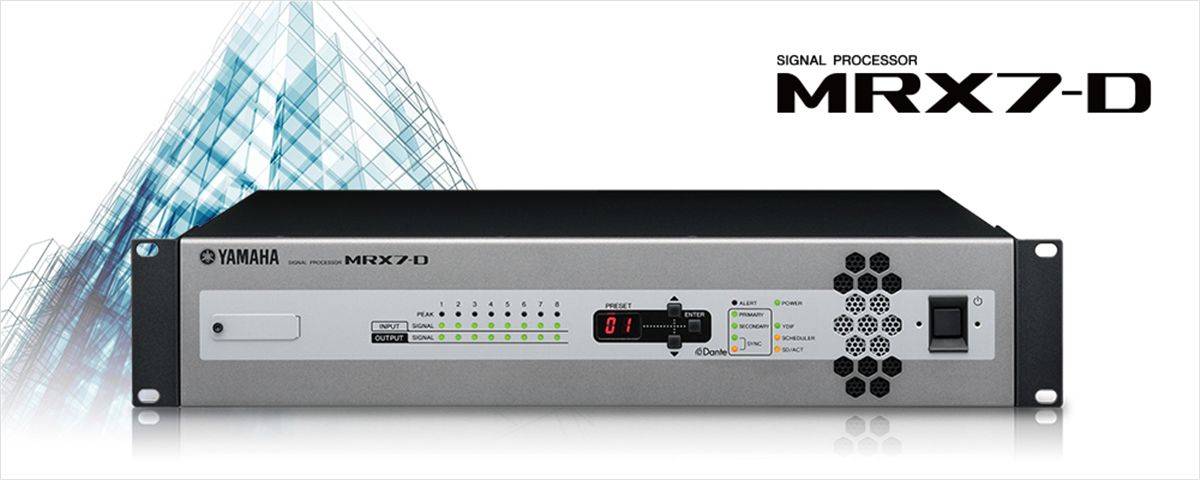

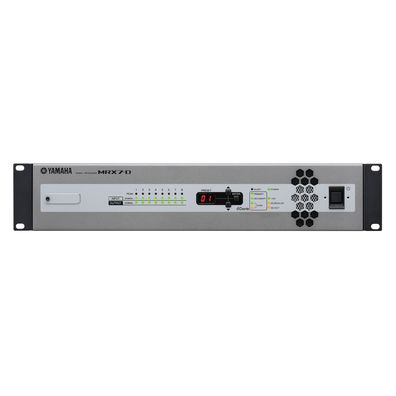

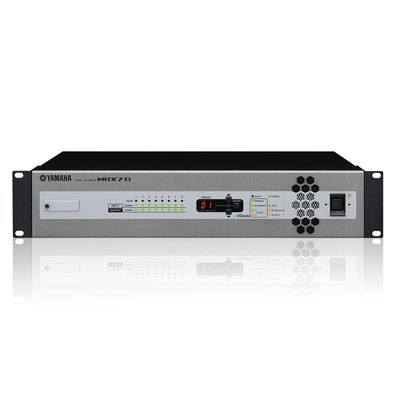

MRX7-D
通過單個處理器對多個聲音系統進行集中管理

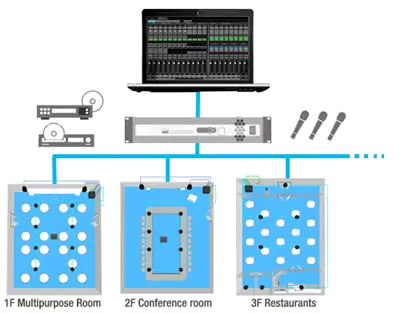

企業會議室、教育中心、大型商場以及許多其他場所對于聲音系統的需求正變得越來越大且復雜。 MRX7-D信號處理器的出現，為多種固定安裝環境提供了操作高效且靈活的解決方案。
由于MRX7-D的設計架構可自由配置，使得音頻工程師可以為客戶創建獨特的解決方案，并包含眾多獨特的處理組件并最大程度使用可用的DSP。內置的Dante連接功能使其能夠有效利用市場上許多其他支持Dante的產品，包括Yamaha的各種數字調音臺。
靈活性和可擴展性
MRX7-D充分利用已被全球采用的Dante網絡技術。作為真正的數字網絡，Dante可提高音頻系統的靈活性和可擴展性，同時有助于降低成本。它可以同時長距離地處理大量音頻通道并傳送至網絡中的其他設備。麥克風、處理器、數字調音臺和功放等眾多設備都支持Dante，它已成為中大型系統設計的理想選擇。

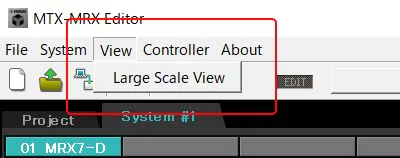

用于音頻系統設計的直觀圖形界面

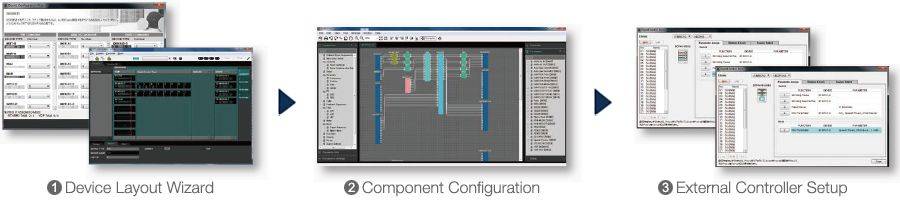

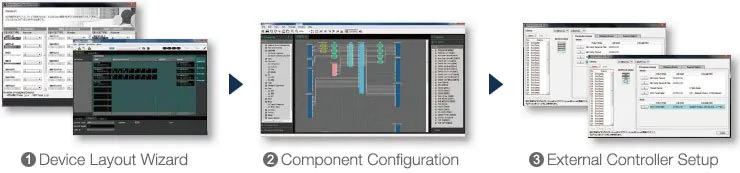

MTX-MRX Editor的設計過程是對物理安裝工作流程的邏輯分步模擬。
1.設備布局向導
2.功能設置
3.外部控制器設置

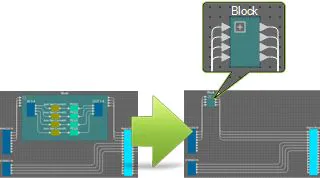

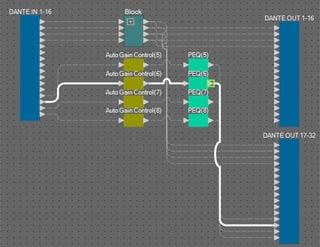

包含有MRX Designer軟件的MTX-MRX Editor是創建各種系統設計的關鍵。MRX Designer可進行自由配置，能夠創建靈活強大又易于操作的音頻系統。眾多強大功能可供設計人員使用，包括超大型64x64矩陣，行業領先的Dan Dugan自動混音器，先進的回聲消除器以及許多其他專業組件等。
Yamaha提供廣泛的遠程控制選擇
從客戶角度看，無論音頻系統多么復雜，有對其具備簡單的控制能力是至關重要的。因此，Yamaha帶來多種遠程控制選擇。其中包括簡單的DCP墻面板，帶有可從iOS或Android手機或平板電腦操作的無線等效設備。此外，還可選擇更為復雜的MCP1可編程墻面安裝控制器、PGM1尋呼站麥克風以及分別用于iOS平板電腦和Windows設備的ProVisionare Touch和ProVisionaire Control，實現全面的自定義。
概覽
MTX/MRX系列主要為多區域商業安裝使用而設計，配備對多種應用環境至關重要的靈活處理功能。這是Yamaha MTX和MRX DSP處理器的介紹。
概覽: I/O
近一步了解MTX和MRX處理器的輸入和輸出，綜合介紹每個處理器中可用的處理功能。

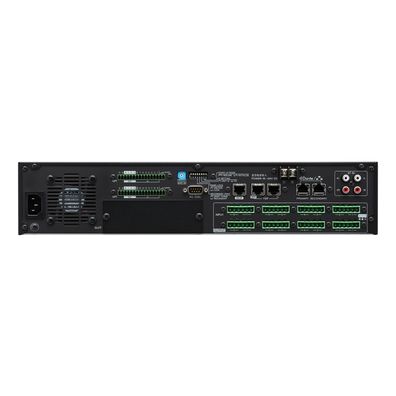

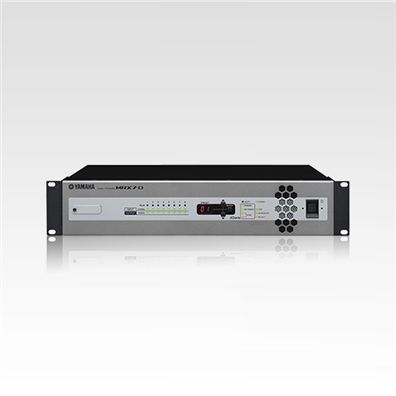

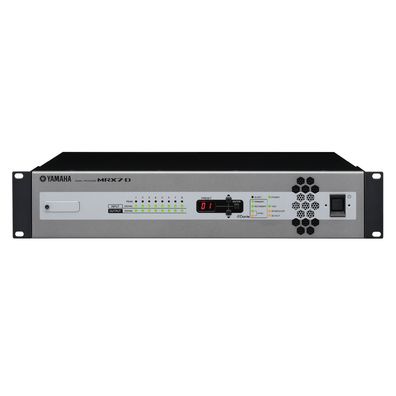

MRX7-D
立即購買
簡單、靈活的控制，適用于復雜的大容量聲音系統
本產品需要集成到系統中使用。請咨詢Yamaha或我們授權的系統集成商之一以獲取報價。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

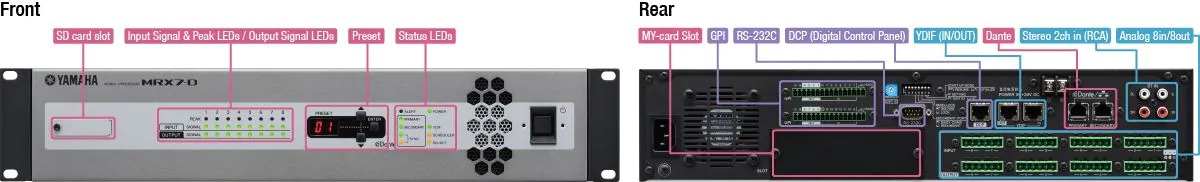

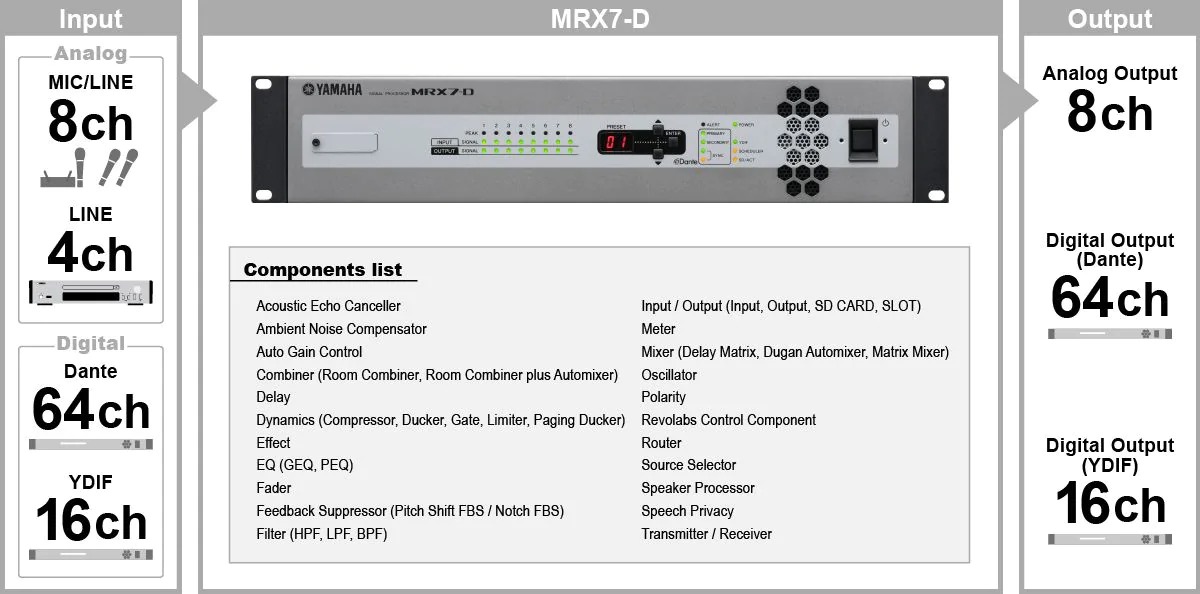

集大量功能于一體
充足的I/O和擴展能力
調整話筒、藍光播放器和其他輸入的電平，使用內部EQ和其他效果處理音頻信號，以及將這些信號分配到功放或外接控制器，所有這些操作都可以通過單臺設備來完成。
概覽：I/O
近距離了解MTX和MRX處理器的輸入和輸出，綜合介紹每個處理器中可用的處理功能。

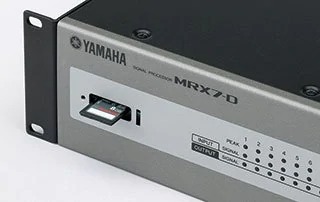

用于音頻播放的SD存儲卡插槽
SD存儲卡插槽可直接播放MP3或WAV格式的音頻文件。這些文件可以是可供遠程訪問的音樂播放源，或者是預設的通知或根據內置的調度功能進行播放的信息。最后，SD卡還能存儲PGM1尋呼站觸發的提示音。

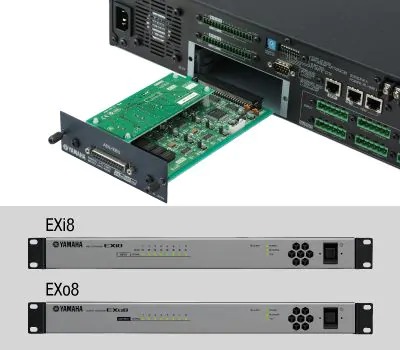

Mini-YGDAI卡插槽提供高擴展性
使用EXi8和EXo8輸入/輸出擴展器可以增加MRX7-D的內置I/O。這些擴展器具有8個話筒/線路輸入或8個模擬輸出，使用雅馬哈的YDIF格式與MRX7-D進行傳輸，傳輸距離可達30m。
MRX7-D配有一個Mini-YGDAI卡插槽，可插入支持多音頻格式的可選購擴展卡，最多能夠支持16個輸入輸出通道。
MRX7-D數字網絡系統
MRX7-D使用兩種類型的網絡，可以大大減少安裝成本和時間。YDIF適用于較短的系統連接，DANTE則適用于大型安裝，二者結合可以顯著提高設計靈活性。

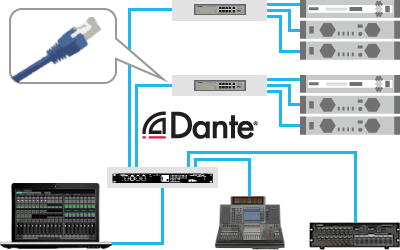

MRX7-D支持Dante
MRX7-D配備了兩個Dante端口，允許在冗余網絡上運行64通道的輸入和輸出（@44.1kHZ/48kHz）。使用MRX7-D和啟用Dante的XMV-D多通道功放，既能創建簡單的Dante網絡系統，也能創建大型復雜的Dante網絡系統。
Audinate的Dante網絡音頻協議不僅在處理器和功放中得到了采用，許多其他類型的數字音頻設備（如雅馬哈數字調音臺）也采用該協議。V3.2及更高版本支持對I/O機架“Rio系列”和“Tio 1608-D”的HA控制，這使其成為大型網絡音頻系統的理想骨干，特別是在連接不限于最大30m的情況下，例如使用YDIF通過CAT5e線纜最長可將音頻傳輸距離延伸至100m。
Dante數字網絡可處理所有音頻和控制數據，使系統改造和擴展變得容易。新設備可以通過單根CAT5e電纜添加到網絡，并使用MTX-MRX Editor快速配置。Dante網絡具備優秀的系統靈活性，充足的容量可供未來擴展使用。
支持Dante Domain Manager、AES67和Dante Device Lock
支持“Dante Domain Manager”音頻網絡互連標準（更新至V3.31）。現已支持Audinate公司的“Dante Domain Manager”。Audinate公司的“Dante Domain Manager”是一款網絡管理軟件，提供用戶身份驗證和基于角色的安全設置。現在，您可以基于Dante基礎設施構建一個安全且可擴展的音響系統。
MRX7-D信號處理器現在支持AES67音頻網絡互連標準，允許通過AES67連接到Ravenna、Q-LAN或Livewire等音頻網絡，從而提高系統的可擴展性。

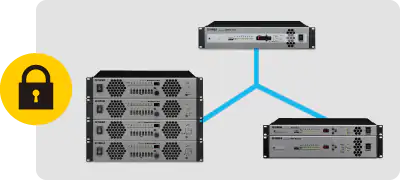

MRX7-D還可支持Dante Device Lock，防止第三方修改Dante設置。此功能在需要外部操作員操作系統或帶入設備的環境（例如音樂廳）中可以提高系統安全性。
YDIF
MRX7-D采用雅馬哈的YDIF數字傳輸格式，可通過標準CAT5以太網線纜提供16通道音頻和字時鐘傳輸。YDIF可用于級聯多個MRX/MTX系列設備，或通過非常簡單的線纜（最長30米）將音頻信號饋送到XMV系列功放。

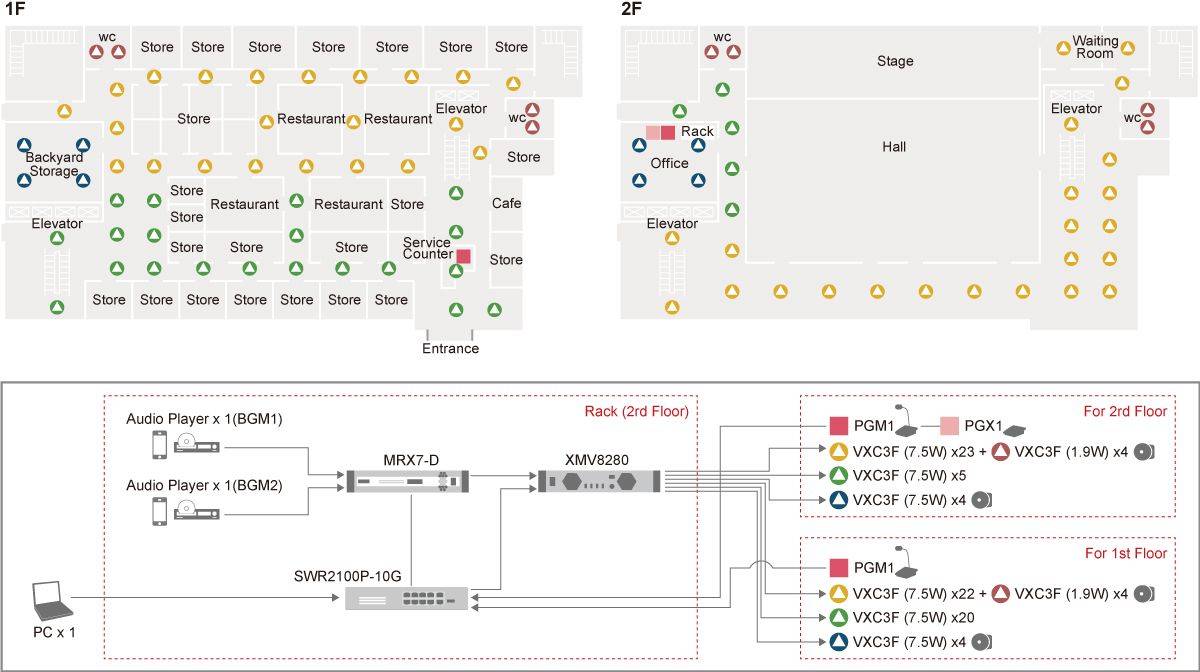

適用于大型商用空間的智能靈活尋呼系統

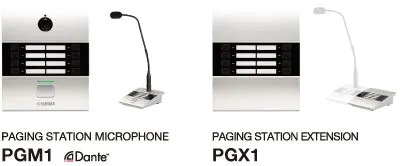

PGM1尋呼站和PGX1尋呼擴展器專用于與MRX7-D或MTX5-D共同使用。使用PoE工作，并通過Dante連接到網絡。每個PGM1最多可以用兩個PGX1單元進行擴展，單個系統最多可以連接4個PGM1單元。
PGM1, PGX1
雅馬哈的PGM1/PGX1尋呼站可與MTX5-D或MRX7-D共同使用，并且可以通過Dante網絡和使用有源以太網（PoE）進行聯網。本視頻將介紹如何在系統中設置尋呼站。

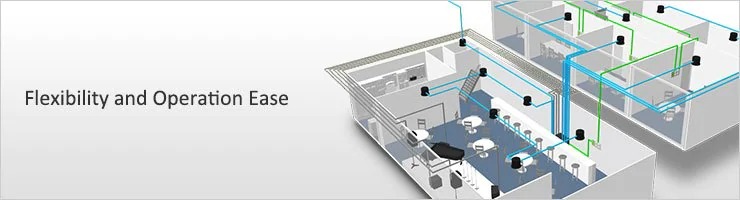

靈活，易操作
靈活，易操作
隨著音頻系統規模和控制需求的提升，對設備數量的要求和整體系統的復雜性也隨之提高。通過MRX7-D和MTX-MRX Editor軟件，輸入和輸出設備可通過軟件向導進行安排，同時內部MRX7-D處理部件也可根據需求進行連接。一個簡單的軟件程序即可滿足復雜的系統設計和管理
完整的音響系統設計專用軟件
MTX-MRX Editor軟件可用于聲音系統設計，工作流程模擬了標準的安裝過程。簡單易用的向導會讓您先從安排整個布局中所需的設備開始，然后再對可以添加的部分進行處理。MTX-MRX Editor為聲音系統整體的輸入輸出設計提供了豐富而直觀的工具。
1) 設備布局向導
除MRX7-D外，用戶可以根據需要，在向導中添加其他MTX系列矩陣處理器、XMV系列功放、DCP數字控制面板、EXi8/EXo8輸入輸出擴展器。
2) 部件配置

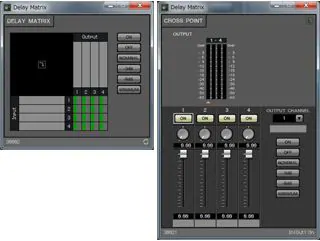

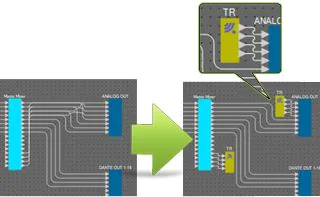

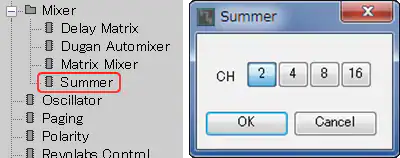

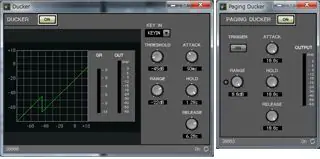

MRX7-D也內置了許多處理部件：推子、開關、矩陣源選擇器、GEQ、Dugan自動混音、語音隱私、回聲消除器等。通過圖形化的界面，可以輕松選擇需要的部件并進行安排。
3) 外部控制器設置
用戶可在MTX-MRX Editor中指定相應的參數，這樣許多外部控制器就可更好地與每一個安裝要求實現理想匹配。
助力高效舉辦會議
Dugan自動混音器：避免在多話筒情況下產生聲反饋和拾取多余的聲音
Dugan自動混音器：避免在多話筒情況下產生聲反饋和拾取多余的聲音
在多話筒同時使用的公司會議和專題討論會上，聲反饋和環境噪聲常常會造成音質受損和語音模糊，而這種情況往往又很難控制。Dugan自動混音器可自動調高正在使用的話筒傳聲增益，同時降低未使用話筒的傳聲增益。同時，Dugan自動混音器也一直在監測單個輸入和總體輸入電平的關系，從而確保混音器增益一直處在最佳狀態。在使用過程中一直保持著安全的聲反饋和適合的信噪比。
Dugan 自動混音器 1
當沒有人說話時，所有話筒的輸入電平都很低且傳聲增益都相等。混音器會給所有話筒相同的傳聲增益，而不是將其靜音。
Dugan 自動混音器 2
當某人說話時，他的話筒傳聲增益立刻會提升到0dB，同時其他話筒傳聲增益會衰減。當另一個人開始說話時，混音器也會做同樣的處理。
Dugan 自動混音器 3
如果兩個人同時說話，分配到對應的這兩支話筒上的傳聲增益將被調整來滿足持續的增益，而其他話筒的傳聲增益將被衰減。

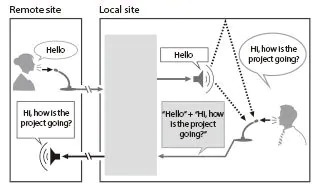

回聲消除器：降低遠程會議的回聲以達到最大清晰度
在遠程會議場合，除了本地語音之外，本地話筒還可能拾取本地音箱發出的來自遠程位置的語音，并將其返回到遠程位置。這種回聲會嚴重降低遠端用戶對所聽到的聲音的理解。回聲消除器有效地抑制了這種不想要的回聲，將清晰度和可讀性最大化。到達話筒的聲音和從音箱中傳出的聲音經過回聲消除器進行對比和分析后，會采用一個合適的濾波器將音箱中傳出的聲音從話筒輸入中減去，以此避免來自本地音箱輸出的聲音通過本地話筒被返送到遠端而產生回聲。請注意，此功能并不是用來消除房間本身的聲學反射或混響。
* 回聲消除器包含在2.1和更新的版本中。

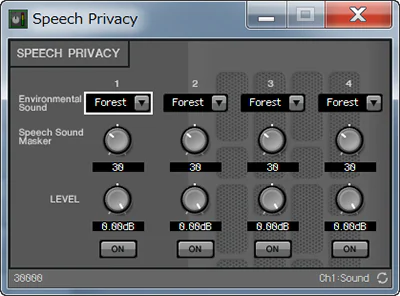

語音隱私系統：在會議室內進行秘密溝通
如何在會議室和會議區域，尤其是在金融或醫療場所對溝通內容進行保密，這些問題越來越引人關注。語音隱私系統使用聲掩蔽技術來避免需要保密的內容泄露出去。根據人聲元素合成的“信息掩蔽聲”可有效地遮蓋說話的內容，取代使用高音量的噪音來遮蓋對話聲音。這種方式通過相對較低的掩蔽音量來保護信息，也保持了會議環境的舒適感。由人聲合成的聲音使竊聽者完全聽不清對話內容，此功能不會將對話的聲音完全靜音。

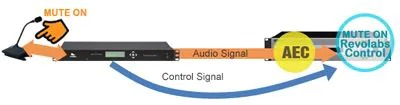

Revolabs控制組件
雅馬哈和Revolabs共同開發了靜音鏈路功能，從Rebolabs Exective Elite可以直接操作ON/OFF按鈕，從而使雅馬哈MRX7-D的話筒靜音，而本地靜音被禁用。即便被靜音，來自話筒的信號也會不斷發送到MRX7-D的AEC模塊以監聽聲學環境，加快AEC學習速度。此功能顯著減少了未使用的話筒產生回聲的可能性。
* 此功能需要即將發布的 1.16 版及更高版本的 Executive Elite 固件。

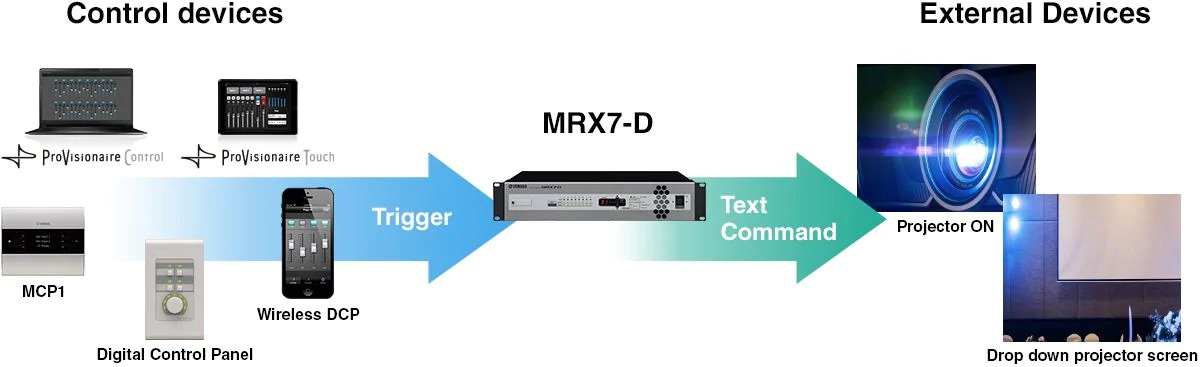

控制外接設備 — 包括其他公司的設備
通過“External Events”（外部事件）功能，可以從雅馬哈MTX3、MTX5-D和MRX7-D處理器發出UDP或TCP命令。通過此功能，可以從GPI、DCP、MCP1、Wireless DCP和預設調用來控制包括其他公司產品在內的外接設備。例如，使用控制設備可以打開投影儀、關閉窗簾或關閉燈光。
靈活的設計和各種自定義控制面板

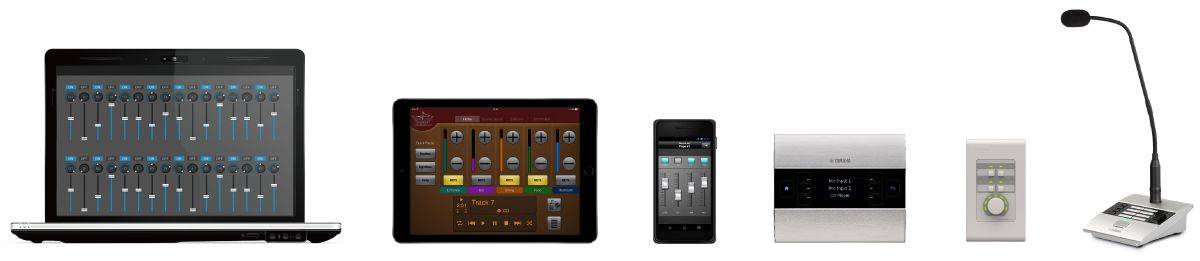

雅馬哈提供廣泛的遠程控制選擇以適應不同安裝類型以及客戶的獨特要求。從簡單的墻面面板遙控器到適用于iOS或Windows平臺的全面自定義軟件，應有盡有。
通過直觀簡單的方法設計靈活的控制器
ProVisionaire系列為創建適用于目標安裝應用的原創控制器提供了簡便直觀的方法。此軟件提供多個設計頁面，可以為不同的音頻區域和/或用戶提供不同的控制面板，并針對每種情況優化預設和參數設置。
無需專業編程技能即可上手使用。借助直觀的界面可輕松創建音量控制推子和信號源選擇開關。

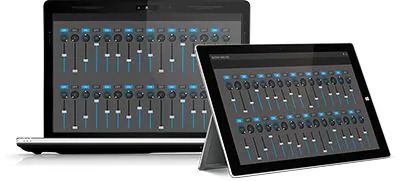

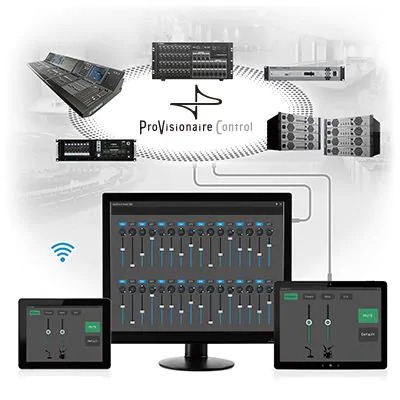

ProVisionaire Control
只需將推子、開關等小部件拖放到屏幕上，便可創建合適的原創控制面板，專門用于安裝項目所需的應用場合和功能。無需專業編程知識或經驗即可上手。ProVisionaire Control可以控制眾多雅馬哈專業音響設備及NXAMPmk2 NEXO有源TD控制器。還兼容IDK視頻交換機，可實現對音頻和視頻系統的全面便捷控制。此外，Provisionaire Control具有針對雅馬哈專業音響設備的統一監聽功能，可以通過音頻網絡進行深度管理。ProVisionaire Control是一個統一平臺解決方案，可為廣泛的應用提供出色的便利性和可靠性。

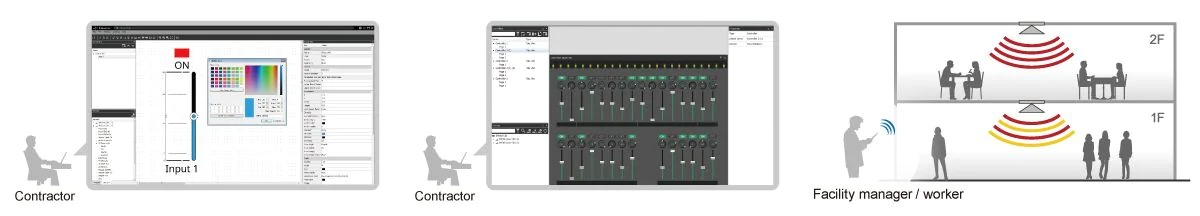

ProVisionaire Control基本步驟：從設置到操作
步驟1：控制器設計
利用能執行推子和開關功能的小部件創建布局，并將其分配給所需的控制設備。
步驟2：檢查并交付
將ProVisionaire Control的控制器功能用作實際控制器來檢查外觀和可用性。
步驟3：操作
系統聯機后，便可控制所有兼容設備。可將平板設備安裝在墻壁或其他固定表面，也可以手持使用，最大程度實現遠程控制的自由度和便利性。

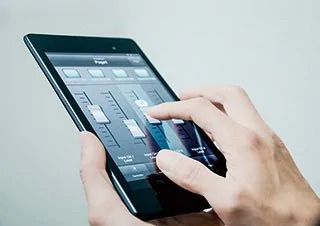

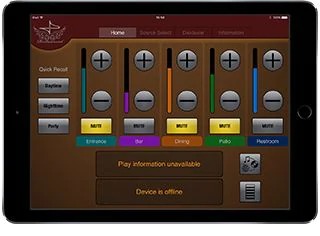

ProVisionaire Touch
此款便捷的iPad應用程序支持通過Wi-Fi網絡控制MTX/MRX系統。可以根據需要排列各種控制小部件，以創建最適合具體系統的自定義控制面板布局。
* ProVisionaire Touch可以從Apple的App Store免費下載。（Apple、iPad是Apple Inc.在美國和其他國家/地區的注冊商標。App Store是Apple Inc.的服務商標。）

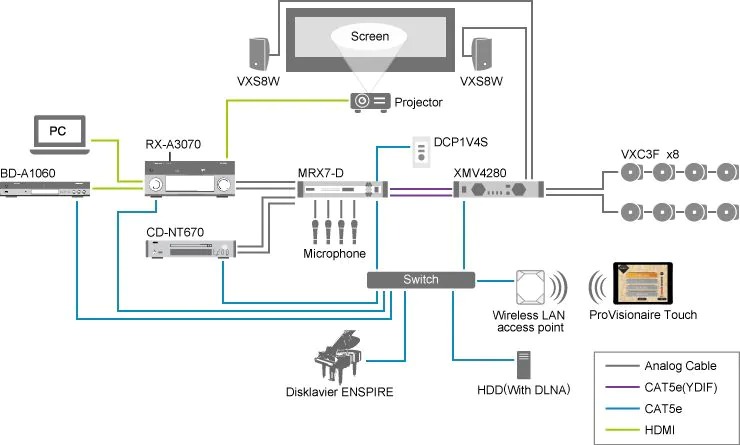

對各種音樂和視頻內容的多功能控制
單個iPad便可控制各種音樂源：CD播放器、NAS存儲、移動設備、互聯網廣播，甚至鋼琴。當然，還有雅馬哈藍光播放器和AV接收器。使用一個iPad便可獲得順暢的管理系統，根據餐廳/宴會廳的活動切換視頻和音樂源，集中控制話筒的音量調整和會議室的視頻切換。
為外部控制器提供廣泛支持
MRX7-D兼容眾多外部控制器，輕松實現音量調整和復雜的控制。

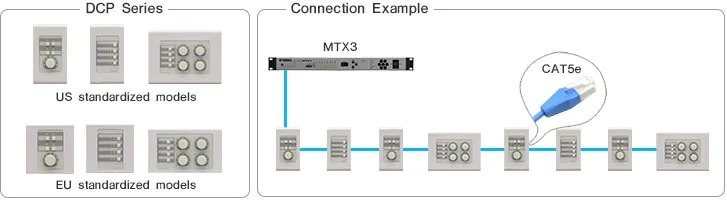

數字控制面板 - DCP系列
DCP控制器可對多種功能進行靈活的外部控制，例如預設調用、電平控制和SD卡播放。此系列包括三個不同型號，提供不同的開關和音量旋鈕配置。DCP控制器通過菊型鏈連接（最多8個控制面板）連至MTX/MRX系列。三種型號均提供美國或歐盟標準尺寸，可滿足全球大部分地區的規格要求。
數字控制面板 - DCP系列
數字控制面板（DCP）是一種簡單的解決方案，可控制MTX/MRX處理器的所有復雜編程。讓我們仔細看一下其特性，并了解如何使用MTX-MRX Editor設置DCP。
數字控制器集線器 - DCH8
DCH8將來自主機設備（例如雅馬哈MTX/MRX系列）的控制線分成最多8條線路。支持靈活的系統結構，同時支持星型連接和菊型鏈連接，可用作主機設備和控制面板之間的中繼器。

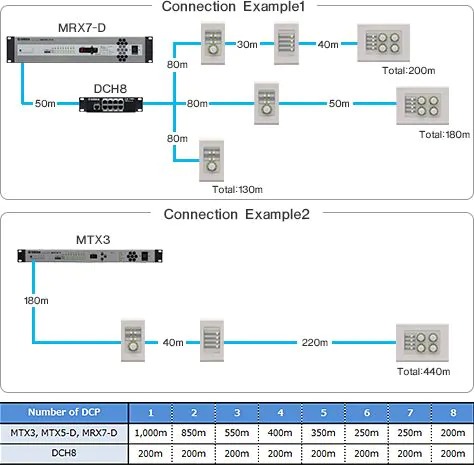

DCP系列 / DCH8連接距離
通過使用最長200m的菊型鏈連接，最多可以連接8個DCP控制器單元。另外，通過減少所安裝的DCP系列的數量可以延長連接距離，如下所示。在寬敞的商用空間中使用2或3個DCP控制器時，簡單的菊型鏈連接十分有效。在一層以上的寬闊商用空間中使用4個以上DCP控制器時，靈活的拓撲結構（菊型鏈和星型連接相結合）支持將DCP系列與DCH8結合使用，幫助延長“總”電纜長度。
數字控制器集線器 - DCH8
DCH8擴展了DCP配置的靈活性。讓我們仔細查看設備，了解如何連接DCP與DCH8。
Wireless DCP
適用于iPhone或Android設備的Wireless DCP應用程序可以遠程控制MTX/MRX系列。Wireless DCP具有與DCP系列相同的功能，因此您可以在餐廳、宴會廳等任何地方通過智能設備控制MTX/MRX系列。
* Wireless DCP可以從Apple的App Store和Google Play免費下載。（Apple、iPhone和iPod是Apple Inc.在美國和其他國家/地區的注冊商標。App Store是Apple Inc.的服務商標。Android和Google Play是Google Inc.的商標。）
Wireless DCP
使用智能設備中的Wireless DCP，擴展靈活性。無需布線即可提供與DCP相同的功能。本視頻將介紹如何設置Wireless DCP。

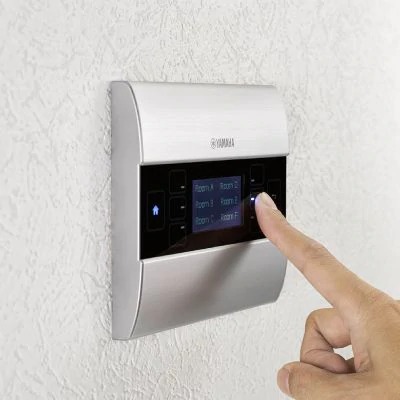

墻面安裝控制面板MCP1
雅馬哈MCP1是用于控制MTX和MRX系統的高級墻面安裝控制面板。其點陣顯示器和通用字符支持有利于以多種語言（包括日語、中文和阿拉伯語）進行動態標記。最多可以將36個參數分配給主頁或6個子頁面中的任何一個。使用可編程的PIN碼可以保護所有頁面，阻止未經授權的訪問。單個MTX/MRX系統最多可以添加16個MCP1單元。
墻面安裝控制器MCP1
雅馬哈MCP1是用于控制MTX或MRX系統的高級墻面安裝控制器。用戶可以遠程控制系統，擁有比DCP更多的功能，獲得更高的安全級別。本視頻將介紹如何在系統中設置MCP1。
AMX / CRESTRON
MRX7-D提供了RS232C和以太網連接口，能夠滿足與諸多外部控制器的連接，如AMX和CRESTRON公司生產的設備。

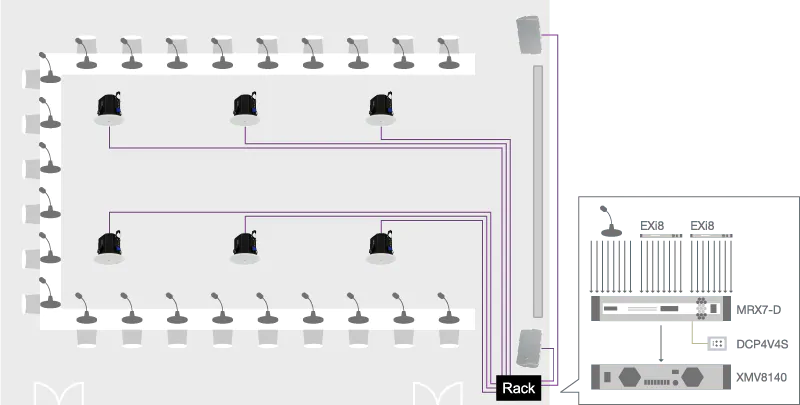

系統1：采用Dugan自動混音器的會議室
在使用多個話筒的會議室或會議中心，MRX7-D的Dugan自動混音功能可以管理每個話筒的電平，獲得更清晰的聲音并抑制多余的反饋。與此同時，結合其他功能，MRX7-D可以提供舒適的聲音環境。

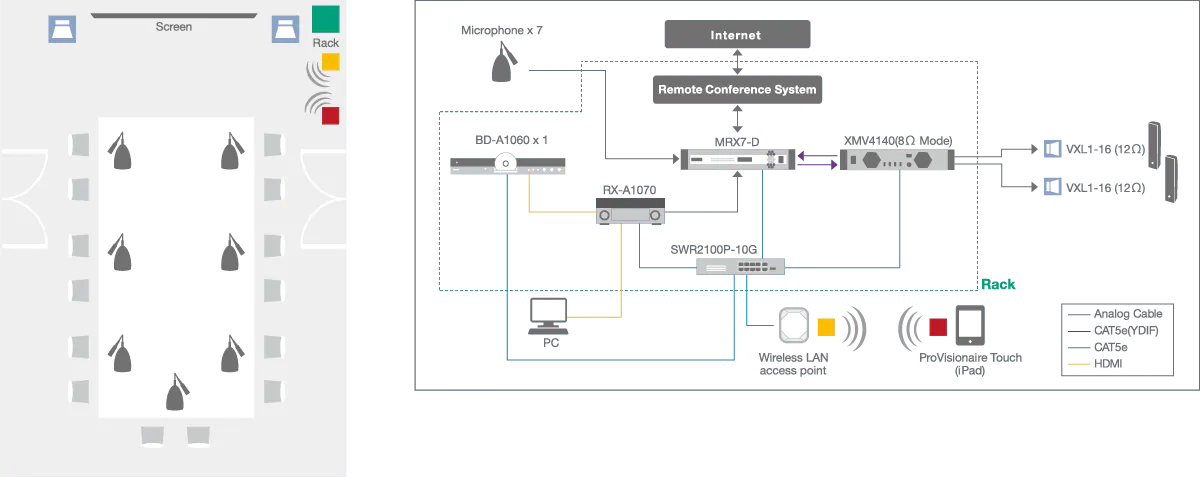

系統2：采用遠程會議系統的董事會會議室
利用MRX7-D的AEC功能，各獨立會議室中的多位參與者可以加入遠程電話會議。會議室中的PA系統可以通過iPad中的ProVisionaire touch進行操作。

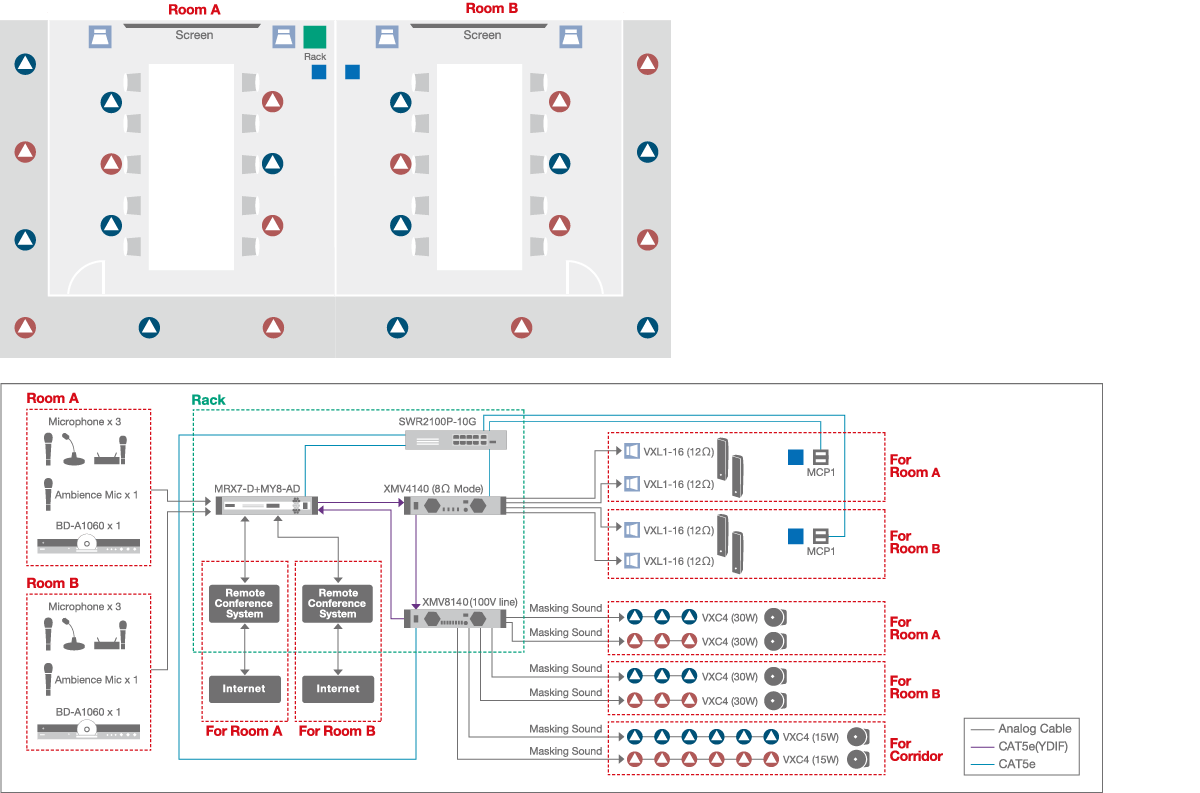

系統3：采用語音隱私系統的會議室（中型）
在兩個相鄰會議室中同時召開會議時，可能會擔心聽到彼此的談話內容，這會分散與會者的注意力。該系統利用語音隱私功能來防止會議室中的談話內容泄漏到走廊。同時，它還會掩蔽相鄰會議室的會議內容，提供舒適的環境，讓與會者可以集中精力參加各自的會議。

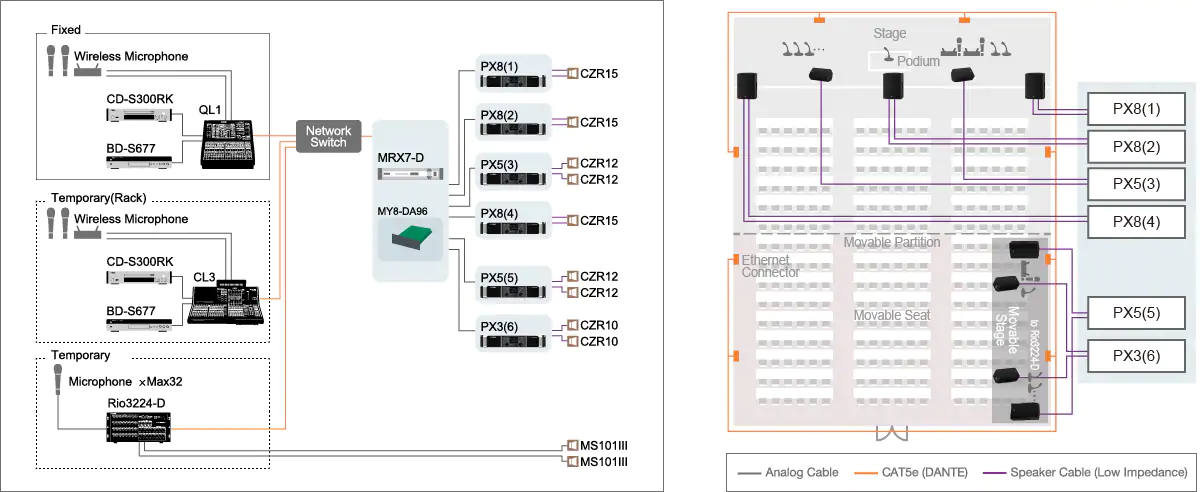

系統4：采用Dante音頻網絡系統的禮堂
通過Dante網絡進行音頻通信，禮堂可作為整體使用，也可以劃分區域，用于會議、研討會、講座、小組討論和其他活動。MRX7-D可以通過Dante網絡進行協調，支持以多種方式共享音頻。
當使用整個禮堂時，可以使用控制室中的CL3數字調音臺或禮堂區域中的QL1數字調音臺。分隔禮堂時，QL1用于舞臺末端分區，而CL3用于其余分區。
禮堂中的I/O機架和QL1數字調音臺可以根據需要放置，并連接到禮堂提供的多個以太網端口中最近的一個。
| MRX7-D | ||
|---|---|---|
| 采樣頻率 | 內部 | 48kHz/44.1kHz |
| 信號延時 | 1.9 msec (AD-DA @48kHz) | |
| 總諧波失真 | “0.05%（+4dBu，增益：-6dB，48kHz）0.1%（+4dBu，增益：+66dB, 48kHz）” （由18dB/八度音階濾波器@80kHz測得。） | |
| 頻率響應 | 20Hz 至 20kHz，最大：+0.5dB，最小：-1.5dB | |
| 動態范圍 | 107dB（增益：-6dB） | |
| 串擾 | -100dB (@1kHz) | |
| 散熱 | 55.9kcal/h max | |
| 電源要求 | AC100V-240V 50Hz/60Hz | |
| 功耗 | 65W | |
| 尺寸 | 寬 | 480mm |
| 高 | 88mm | |
| 深 | 366mm | |
| 凈重 | 6.5kg | |
| 配件 | 包含項目 = 電源線，Euroblock插頭（3針，帶標簽） x16，Euroblock插頭（16針）x2，扎線帶，使用說明書 | |
| 其他 | 記憶庫 = PRESET: 50，幻象電源 = +48V | |
模擬輸入規格
* 在這些規格中， 0dBu = 0.775 Vrms， 0dBV = 1.00 Vrms。
* 所有輸入AD轉換器采用24位線性， 128次過采樣。
* 通過每個獨立軟件控制的開關， +48V DC（幻象電源）被供應至INPUT EUROBLOCK接
口。
模擬輸出規格
* 在這些規格中， 0dBu = 0.775 Vrms。
* 所有輸入AD轉換器采用24位線性， 128次過采樣。
數字輸入和輸出規格
控制I/O規格
數字控制面板 - DCP系列
三種型號均提供美國或歐盟標準尺寸，可滿足全球大部分地區的規格要求。
DCP1V4S 數字控制面板
配備1個音量旋鈕和4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1個DCP1V4S可以連接到1臺MA2030a/MA2030。1臺MA2120或PA2120最多可連接2個DCP。
DCP4S 數字控制面板
配備4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1臺MA2120或PA2120最多可連接2個DCP。
DCP4V4S 數字控制面板
配備4個音量旋鈕和4個開關的壁掛式控制面板，適用于MTX/MRX系列和MA/PA系列。通過帶有RS485+電源的CAT5輕松連接。1臺MTX/MRX系列設備最多可連接8個DCP。1臺MA2120或PA2120最多可連接2個DCP。
數字控制器集線器
DCH8 數字控制器集線器
將來自主設備（例如雅馬哈MTX/MRX系列）的控制線分成最多8條線。
尋呼站
墻面安裝控制器
L2交換機
輸入擴展器/輸出擴展器
Exi8/Exo8產品參數
EXi8模擬輸入規格
EXi8數字輸入規格
EXo8模擬輸出規格
EXo8數字輸出規格
Exi8/Exo8控制I/O規格
網絡音頻
什么是YDIF？
YDIF是Yamaha Digital InterFace的縮寫。這是一種專有聲音傳輸格式，用于通過以太網電纜發送和接收音頻流（總共16個通道）和字時鐘。物理連接使用環形拓撲。YDIF可用來輕松簡單地連接機架安裝設備。控制信號并非通過YDIF發送，而是通過單獨的網絡端口發送。

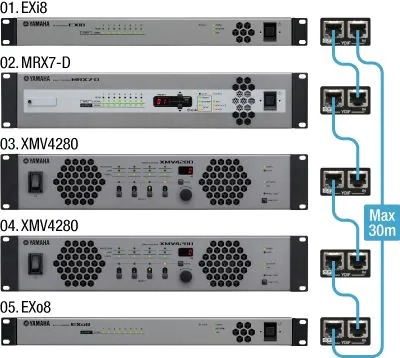

YDIF可以使用的最大電纜長度是多少？
使用YDIF時，用來連接設備的電纜最大長度為30m。使用YDIF最多可以連接8臺設備，因此所用電纜總長最多可達240 m（30 m x 8）。然而，這并不意味著兩臺相連設備可以相隔240 m，因為設備以環形配置連接。
注：
YDIF是雅馬哈專有標準，無法使用網絡交換機來增加距離。

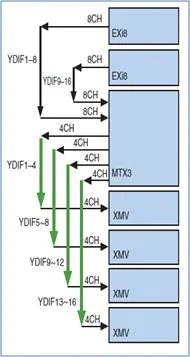

YDIF的分發模式是什么？
分發模式
在分發模式（默認模式）下，在多個環形連接的具備YDIF的設備（MTX、MRX、EXi8、EXo8和XMV）之間，一個方向上最多可以傳輸16個通道的音頻信號。單個音頻信號可以分發給多臺設備。
應用實例：
與模擬傳輸相比，YDIF的優勢在于音頻信號被發送到XMV系列功放，音質沒有任何劣化，而且降低了布線和人工成本。

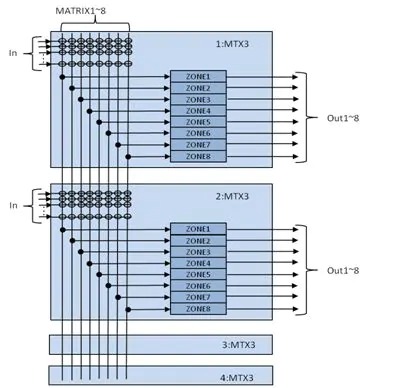

YDIF的級聯模式是什么？
級聯模式
級聯模式允許共享多個MTX處理器的最多8個矩陣總線通道。通過環形連接最多四個MTX處理器，最多可以連接32個話筒通道，并創建8個共享混音。這8個混音可以在所有MTX處理器上使用，最多支持32個輸出通道。只有MTX處理器才能在YDIF的級聯模式下連接。注意，分發或級聯模式的選擇是針對每個設備進行的。發送到XMV功放的傳輸始終以分發模式進行。
應用實例：
多個MTX3以級聯模式連接以增加輸入通道。
多少具有YDIF連接能力的設備（例如MTX3、MTX5-D、MRX7-D、EXi8、EXo8和XMV功放）可以連接在一起？
在分發模式下最多可以連接8臺具備YDIF的設備。但是，其中必須至少包含一個MTX/MRX處理器。在級聯模式下最多可以連接4個MTX處理器。但是，在此模式下只能連接MTX處理器。
Dante兼容設備（例如MTX5-D、MRX7-D、XMV4140-D或XMV4280-D）能否與其他Dante兼容設備交換音頻信號？
使用Dante控制器設置路由，一臺Dante兼容設備和其他Dante設備（例如CL系列數字調音臺或Dante MY16-AUD卡）之間可以通過Dante網絡傳輸音頻信號。
啟用Dante的設備（例如MTX5-D、MRX7-D和XMV-D）是否需要單獨的以太網電纜來交換控制信號和音頻信號？
Dante使用單根以太網電纜傳輸控制信號和音頻信號，因此不必為控制信號和音頻信號使用單獨的以太網電纜。
使用MTX-MRX Editor能否控制外接設備（如EXi8或Rio3224-D）的前置放大器？
如果將EXi8與MTX/MRX處理器結合使用，則可以使用MTX-MRX Editor控制EXi8的前置放大器。但是，使用MTX-MRX Editor無法控制I/O設備（如Rio系列設備）的前置放大器。在這種情況下，需要使用R Remote軟件。
其他雅馬哈設備（除了MTX3、MTX5-D和MRX7-D之外）能否控制MTX/MRX系列設備（EXi8、MTX3、MTX5-D、MRX7-D）的前置放大器？
不能，除了MTX3、MTX5-D和MRX7-D之外的其他雅馬哈設備均不具備此功能。
一般規格
SD卡播放器上可以播放哪些音頻文件格式？
WAV：16位2通道PCM
采樣頻率：
8 kHz, 16 kHz, 32 kHz, 11.025 kHz, 22.05 kHz, 44.1 kHz, 12 kHz, 24 kHz, 和 48 kHz
MP3: MPEG-1/2/2.5 Audio Layer-3
采樣頻率：
MPEG-1: 32 kHz, 44.1 kHz, 和 48 kHz
MPEG-2: 16 kHz, 22.05 kHz, 和 24 kHz
MPEG-2.5: 8 kHz 和 11.025 kHz
什么是AGC（自動增益控制器）？
AGC（自動增益控制器）功能會根據輸入電平自動校正增益，不管輸入信號電平如何變化，都能獲得恒定的輸出信號電平。例如，當多人使用單個話筒時，話筒位置和聲音振幅會因人而異。聲音放大后，音量的差異會使聽眾感覺糟糕。在這種情況下，可以使用AGC使放大后的聲音保持恒定的音量。另外，當使用幾張錄制電平不同的CD作為背景音樂時，開啟AGC將使輸出保持恒定水平，避免每次更換CD時都需要手動調整輸出電平。
與只能降低電平的壓縮器功能不同，AGC也能提高電平。
什么是ANC（環境噪音補償器）？
ANC（環境噪音補償器）功能根據測量環境噪音的話筒輸入的信號電平來增大和減小MTX/MRX處理器的輸出信號。MTX/MRX處理器上的ANC會檢測沒有聲音的部分（例如樂曲之間的間隙），在這些間隙期間測量噪音水平，并將測得的噪音水平作為標準噪音水平來增大或減小輸出信號。這稱為間隙型ANC。例如，如果聚會場所的噪音比預期的要大，可能是MC話筒上的預設音量不足。如果聚會的環境噪音很大，ANC會相應地提高MC話筒的音量，盡管聚會場所有噪音，與會者仍能清晰地聽到MC的聲音。
什么是FBS（反饋抑制器）？
當音箱的聲音反饋到話筒時，FBS（反饋抑制器）功能可以防止不愉快的反饋噪音出現。除了使聽者的耳朵不舒服甚至使他們感到痛苦之外，這種噪音在某些情況下還會損壞音箱。為避免反饋噪音，音箱和話筒之間應保持一定距離，以使話筒不會拾取音箱輸出的聲音。盡管有此距離，如果反饋仍然持續存在，請使用FBS功能來提高反饋余量。FBS將抑制反饋，使您能夠增大輸出音量。

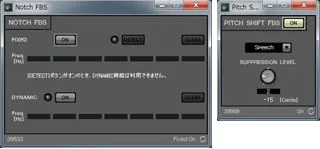

FBS（反饋抑制器）能否自動檢測反饋頻率？
FBS（反饋抑制器）功能采用陷波濾波器來消除不愉快的反饋頻率。MTX/MRX處理器上的FBS可自動檢測反饋頻率。
根據其性質是固定的還是動態的（如下所述），選擇應用至檢測到的頻率的濾波器類型。
固定
此方法預先檢測音箱和話筒所在大廳的反饋點，并在此點設置濾波器。適用于固定位置的話筒。
動態
此方法根據不斷變化的反饋點的波長來應用濾波器。適用于在不同位置、無法局限于一個位置使用的無線話筒。
如果握住話筒或用手蓋住話筒，將動態FBS和固定FBS都應用于固定位置的話筒將有助于抑制反饋。
“預設調用”能否讓多個MTX/MRX處理器相互配合工作？
可以。如果系統由多個MTX/MRX處理器組成，并且其中一個處理器上的預設被調用，則所有其他處理器上與此預設編號相同的預設也會被調用。MTX/MRX處理器上的預設還可能包括EXi8、EXo8和XMV系列功放的設置，如果它們屬于系統的一部分，則預設調用除了更改系統中其他MTX/MRX處理器的設置之外，也會更改這些設備的設置。
MTX/MRX處理器上的8通道話筒/線路（模擬Euroblock）輸入是否配備有幻象電源？
每個通道皆由內部+48 V幻象電源供電。使用MTX-MRX Editor可以開啟或關閉每個通道的幻象電源。但是，幻象電源沒有主開關。
能否使用外接控制器的MIDI信號控制MTX/MRX處理器？
無法使用MIDI信號控制MTX/MRX處理器。但是，可以使用GPI或DCP控制器、iPhone應用程序Wireless DCP或ProVisionaire Touch、第三方外接控制器（如AMX或Crestron控制器）來遠程控制MTX/MRX處理器。
* 有關詳細信息，請參見“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8遠程控制協議規格”
MTX-MRX Editor需要什么操作環境？
操作系統：Windows 7 Home Premium或更高版本，Windows 8，Windows 10
CPU：Core i3/5或更高版本
內存：至少4 GB
硬盤：至少150 MB的可用空間
顯示器：1024 x 768像素以上
* 需要安裝Apple Bonjour。
能否使用AMX或Crestron觸摸屏面板控制MTX/MRX處理器？
通過網絡（TCP/IP）端口或遠程（RS-232C）端口，可以從外接控制器（如AMX或Crestron控制器）執行遠程操作，例如MTX/MRX處理器預設調用）和控制MTX/MRX處理器參數。
* 有關詳細信息，請參見“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8遠程控制協議規格”
能否使用MTX-MRX Editor從MRX導出配置數據？
是的。可以。
通過使用Go Online - From devices（聯機-從設備）功能，無需工程文件即可檢索MRX設備上的所有組件和連接數據。
DCP
能否通過DCP或GPI控制器或通過Wireless DCP控制系統中的多個MTX/MRX處理器？
可以。
DCP控制器、GPI控制器或Wireless DCP發出的控制命令可以發送到系統內的任何MTX/MRX處理器，因此可以使用單個控制器來控制多個MTX/MRX處理器。
DCH8
Wireless DCP
iPhone應用程序Wireless DCP有何作用？
利用iPhone應用程序Wireless DCP，可以通過Wi-Fi從iPhone或iPad的觸摸屏執行與DCP控制器相同的操作（更改MTX/MRX處理器的參數設置，執行預設調用以及播放SD卡上存儲的文件）。甚至可以操作推子（DCP控制器無此功能）。

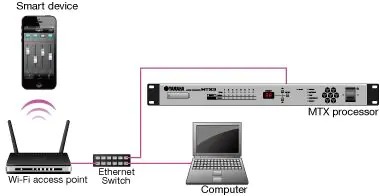

應當如何連接網絡才能使用iPhone應用程序Wireless DCP控制MTX/MRX處理器？
使用Cat-5e電纜將Wi-Fi接入點連接到MTX/MRX處理器，并在iOS設備（例如iPhone）上設置IP地址。如有必要，請在接入點和處理器之間連接一臺以太網交換機。
1臺MTX/MRX可以使用多少個遠程控制器（Wireless DCP、ProVisionaire Touch、AMX / Crestron）？
1臺MTX/MRX最多可以連接8個遠程控制器，包括Wireless DCP、ProVisionaire Touch和AMX/Crestron設備。
能否在iPad或iPod Touch上使用iPhone應用程序Wireless DCP？
可以，在Apple iOS 5.0或更高版本的iPhone（3GS或更高版本）、iPad或iPod Touch（第4代或更高版本）上皆可運行。在iPad或iPad Mini上，將作為iPhone應用程序運行。
ProVisionaire Touch
能否通過多個ProVisionaire Touch控制一臺MTX/MRX設備？
可以。
最多可以將8個遠程控制器（包括Wireless DCP、ProVisionaire Touch和AMX/Crestron設備）連接到一臺MTX/MRX。
教程視頻
歡迎觀看MTX/MRX系列教程視頻。我們將為您介紹幫助您獲得期望結果的要點，節省大量閱讀說明書的時間。*提供英文字幕（某些視頻還有其他字幕）。
概要
概要
MTX/MRX系列主要為多區域商用安裝而設計，配備了廣泛應用中必不可少的靈活處理功能。本視頻是對雅馬哈MTX和MRX DSP處理器的介紹。
概覽：I/O
近距離了解MTX和MRX處理器的輸入和輸出，綜合介紹每個處理器中可用的處理功能。
概覽：YDIF與Dante
雅馬哈處理器通過YDIF（雅馬哈數字音頻接口）和Dante連接音頻網絡。
概覽：系統與工程
本視頻進一步介紹如何使用MTX-MRX Editor構建MTX/MRX系統。
概覽：配置向導
本視頻將介紹如何使用MTX-MRX Editor配置系統中的MTX/MRX設備。
概覽：安裝MTX-MRX Editor
本視頻將介紹如何安裝MTX-MRX Editor。
概覽：系統頁面概覽
本視頻將簡要介紹MTX-MRX Editor的每個系統頁面。
概覽：在MTX-MRX Editor中跳線
本視頻將介紹如何在MTX-MRX Editor中進行跳線。
概覽：MRX Designer概覽
本視頻介紹用于MRX7-D的MRX Designer。
概覽：在MRX Designer中構建混音器
本視頻將介紹如何使用MRX Designer設置MRX7-D系統。
概覽：預設和聯機
本視頻將介紹如何使用MRX Designer同步MRX7-D系統。
DSP
Dugan自動混音器
Dan Dugan算法能夠明確地在話筒之間分享話筒增益，而不會有任何可聽見的門限跡象或其他偽像。我們將進一步了解Dan Dugan自動混音器或MTX/MRX處理器。

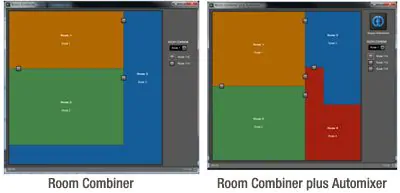

Room Combiner
MRX7-D具有稱為Room Combiner的靈巧矩陣系統，可管理舞廳或會議廳等會場內的音頻區域。我們將進一步了解該功能。
FBS（反饋抑制器）
本視頻將介紹MRX和MTX處理器上的FBS如何有效防止反饋。
AEC（回聲消除器）
在遠程會議場合，除了本地語音之外，本地話筒還可能拾取本地音箱發出的來自遠程位置的語音，并將其返回到遠程位置。AEC組件可有效防止此問題。讓我們看看其工作原理。
語音隱私
MRX7-D內含的雅馬哈語音隱私組件可防止機密對話外泄到公共場所，還能減少周圍談話引起的干擾。讓我們看看其工作原理。
MTX/MRX遠程控制
遠程控制介紹
MTX/MRX系統提供了各種遠程控制解決方案。本視頻簡要介紹這些解決方案。
墻面安裝控制器MCP1
雅馬哈MCP1是用于控制MTX或MRX系統的高級墻面安裝控制器。用戶可以遠程控制系統，擁有比DCP更多的功能，獲得更高的安全級別。本視頻將介紹如何在系統中設置MCP1。
數字控制面板 - DCP系列
數字控制面板（DCP）是一種簡單的解決方案，可控制MTX/MRX處理器的所有復雜編程。讓我們仔細看一下其特性，并了解如何使用MTX-MRX Editor設置DCP。
數字控制器集線器 - DCH8
DCH8擴展了DCP配置的靈活性。讓我們仔細查看設備，了解如何連接DCP與DCH8。
Wireless DCP
使用智能設備中的Wireless DCP，擴展靈活性。無需布線即可提供與DCP相同的功能。本視頻將介紹如何設置Wireless DCP。
ProVisionaire Touch
01 如何使用MTX-MRX Editor設置和創建RCSL文件
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們仔細了解其特性，并學習如何使用MTX-MRX Editor設置和創建RCSL文件。
02 如何設計用戶界面
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們了解如何設計用戶界面。
03 如何分配參數并讓Provisionaire Touch聯機
ProVisionaire Touch是一款強大的MTX/MRX遠程控制解決方案，允許用戶完全自定義用戶界面。讓我們了解如何讓MTX/MRX處理器聯機。
04 ProVisionaire Touch的其他特性
ProVisionaire Touch允許用戶控制各種雅馬哈產品，包括啟用了MusicCast的藍光播放器和CD播放器/AV接收器，以及“Disklavier Enspire”再現鋼琴。讓我們進一步了解ProVisionaire Touch的特性。
尋呼站話筒PGM1、擴展器PGX1
PGM1, PGX1
雅馬哈的PGM1/PGX1尋呼站可與MTX5-D或MRX7-D共同使用，并且可以通過Dante網絡和使用有源以太網（PoE）進行聯網。本視頻將介紹如何在系統中設置尋呼站。
MRX會議系統
Voice Lift
雅馬哈 MRX7-D具有許多獨特的組件，是音頻會議系統的理想選擇。本視頻介紹集這些組件于一體的Voice Lift會議系統。
選項
雅馬哈 MRX7-D具有許多獨特的組件，是音頻會議系統的理想選擇。本視頻介紹集這些組件于一體的Voice Lift會議系統及其他組件。
Dante是由Audinate公司開發的一種音頻網絡技術。同一網絡上的Dante設備會自動相互檢測。因而系統設置更簡單，有效減少復雜性和潛在錯誤。從這個意義上說，Dante可以被視為一種即插即用的網絡技術。
本指南側重于網絡設計，而不是個別產品和Dante網絡的基本規格。
文檔
雅馬哈Dante設備和AES67指南
本文檔介紹如何將雅馬哈Dante設備與第三方非Dante的AES67設備進行連接。
完整的音響系統設計專用軟件
由一臺PC集中管理多個音響系統
MTX-MRX Editor是一款軟件應用程序，專門用于設置和管理基于MTX和MRX系列信號處理器構建的音響系統。可混合來自話筒、CD、MP3和WAV文件的音頻，將不同內容傳遞到多個區域，設置定時器激活的音樂播放和公告，等等。借助MTX-MRX Editor，由一臺計算機即可輕松管理和分配針對商店或設施的不同區域進行聲音優化。

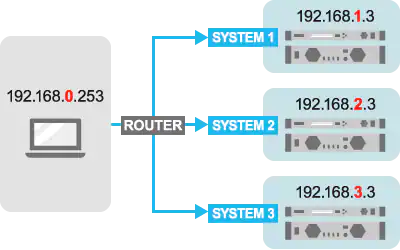

使用一臺PC集中管理多個網絡系統
此外，在V3.2中對于游樂園和購物中心等多種設施，通過一臺PC便可在每個分區的多個子網上分別管理多個區域。
豐富的音頻功能
1) 適合廣泛應用的特性
1) 適合廣泛應用的特性
MRX7-D以“組件”形式為已安裝的音響系統提供一系列功能，這些組件可根據需要進行組合和配置：推子、開關、矩陣混音器、信號源選擇器、圖形均衡器、Dugan自動混音、語音隱私、回聲消除等等。
* MTX-MRX Editor 2.1.0版及更高版本。
** MTX-MRX Editor 2.1.0版及更高版本。
*** 包含在MTX-MRX Editor 3.2.0版和更高版本中。
環境噪聲補償器
環境噪聲補償器
在一天中的不同時候和一周中的不同日期，環境噪聲可能會有很大不同，因此有必要相應地調整背景音樂和廣播音量。環境噪聲補償器會自動進行調整，始終將背景音樂和廣播設置為最佳電平。
Dugan自動混音器
Dugan自動混音器
通過使用Dugan自動混音器，正在使用的話筒的輸入增益會自動提高，而未使用的話筒的增益會減小，以降低環境噪聲泄漏。這樣可以增強聲音的清晰度。不需要專門的技術知識或技能，話筒增益會自動調整。
* 在V3.0.0版及更高版本中，Dugan自動混音器輸入通道的數量已擴展到24個通道。
Dugan自動混音器
Dan Dugan算法能夠明確地在話筒之間分享話筒增益，而不會有任何可聽見的門限跡象或其他偽像。我們將進一步了解Dan Dugan自動混音器或MTX/MRX處理器。
合并器 (Room Combiner/Room Combiner plus Automixer)
合并器 (Room Combiner/Room Combiner plus Automixer)
此組件非常適合管理宴會廳、開放的零售空間等場合中分區空間的分隔或組合。一個組件最多可以控制8個區域。提供兩種類型的合并器組件：Room Combiner和Room Combiner + Automixer。后者還具有Dan Dugan自動混音器功能。
* 在V3.0.0版及更高版本中，Dugan自動混音器輸入通道的數量已擴展到24個通道。
Room Combiner
MRX7-D具有稱為Room Combiner的靈巧矩陣系統，可管理舞廳或會議廳等會場內的音頻區域。我們將進一步了解該功能。
音箱處理器
音箱處理器
除了提供多達4路分頻之外，此音箱處理器組件還包括延遲、6頻段參數均衡器、限幅器和其他功能。用戶創建的數據可以存儲在庫中，以便在需要時即時調出，適應所使用音箱的變化。
矩陣混音器
矩陣混音器
提供多種矩陣混音器組件，從較小的2x2型到較大的64x64矩陣，后者可滿足更復雜的混音需求。
排程器
排程器
任何功能都可以在任何預編程的時間觸發。排程器與內置的SD存儲卡插槽配合使用，可用于安排指定音頻文件的播放。
回聲消除器
回聲消除器
AEC（回聲消除器）組件可減少電話會議中產生的回聲，為會議和對話提供更好的音質。
AEC（回聲消除器）
在遠程會議場合，除了本地語音之外，本地話筒還可能拾取本地音箱發出的來自遠程位置的語音，并將其返回到遠程位置。AEC組件可有效防止此問題。讓我們看看其工作原理。
語音隱私
此功能將環境聲音和掩蔽聲音混合在一起，使附近的人很難聽到特定位置的談話。雖然每個混合信號都有兩路輸出，但這兩路輸出中一路無偏移，一路有偏移。通過將這兩路輸出交替分配給不同音箱，可以減少聲音重疊相位偏斜的不自然感。
Revolabs控制組件
Revolabs控制組件
Revolabs控制組件支持由Revolabs Executive Elite系列數字無線話筒系統實施靜音控制。當Executive Elite系列靜音時，AEC總是可以從參考中學習。使用此組件最多可以控制48個話筒。
* 此功能需要即將發布的 1.16 版及更高版本的 Executive Elite 固件。
反饋抑制器（Notch FBS / Pitch Shift FBS）
反饋抑制器（Notch FBS / Pitch Shift FBS）
這些組件可以有效防止音箱輸出引起的反饋被一個或多個話筒拾取并以不斷循環的形式被放大。反饋不僅聽起來難受，而且可能會損壞音箱。防止反饋的第一步是讓音箱和話筒彼此遠離。但是，即便最細致的定位也無法阻止反饋，反饋抑制器（FBS）功能可以幫助最大程度地提高反饋余量。MRX7-D包含Notch FBS和Pitch Shift FBS組件。Notch FBS組件使用7頻段陷波濾波器來衰減反饋，而Pitch Shift FBS通過輕微改變反饋頻率的音高來阻止反饋循環。
FBS（反饋抑制器）
本視頻將介紹MRX和MTX處理器上的FBS如何有效防止反饋。
延遲矩陣
延遲矩陣效果
此矩陣混音器以棋盤格模式安排輸入通道到輸出母線的分配。每條輸出母線的群平衡和延遲可以單獨調整。
效果
效果
提供四個效果程序：Reverb Hall、Reverb Stage、Karaoke Echo和Vocal Echo。這些效果在宴會或活動中很有用，可為音樂表演增添氛圍，一般會讓聲學環境更加活躍。
Ducker / Paging Ducker
Ducker / Paging Ducker
當在指定的“KEY IN”通道上檢測到音頻輸入時，Ducker組件會降低其他通道的音量。例如，若將話筒輸入指定為KEY IN通道，而其他通道正在接收來自背景音樂源的輸出，則每當通過話筒進行廣播時，背景音樂的音量都會自動降低，然后在廣播結束時恢復正常。Paging Ducker添加了TRIGGER功能，允許對觸發輸入按優先級排序。
發送器/接收器
發送器/接收器
此組件可隱藏設計圖紙上不同位置組件之間的布線，以減少屏幕上的混亂并提高可讀取性。具有相同組件標簽的發送器和接收器組件“在后臺”連接，因此相應的導線不會出現在屏幕上。單個發送器組件可以連接到多個接收器組件。將組件放置在設計圖紙上時，選擇組件標簽和通道數。可以手動輸入新的組件標簽，或者從列表中選擇現有的組件名稱。選擇與所需連接匹配的通道數。
音頻檢測器
音頻檢測器是一種檢測音頻信號的功能。將檢測指示器注冊到GPI輸出后，當檢測到音頻信號時，便可從設備的GPI [OUT]接口輸出信號。
Summer
Summer是一種混音器組件，可以輕松混合多個輸入信號。可以用作簡單的混音器，例如靈活地組合推子與疊加器，或者將立體聲信號轉換為單聲道信號。Summer有4類輸入，分別為2、4、8、16線，輸出為1線。
2) 增強可用性的特性
2) 增強可用性的特性
追溯信號路徑
追溯信號路徑
此功能以圖形方式顯示配置中的音頻路由和通道開/關狀態，使您可以輕松查明常見問題的原因，例如不良音頻輸出或無音頻輸出。
用戶自定義模塊
用戶自定義模塊
可以將組件和相關接線分配給用戶自定義模塊。通過將多個組件和連接整合到易于管理的模塊中，設計圖紙上的組織結構變得更加全面，而復制模塊的功能則使得在多個通道中復制完整功能變得更加容易。從V2.2更新開始，可以使用用戶自定義模塊PIN碼來防止顯示或編輯配置與參數，以實現最大的安全性。模塊內的輸入/輸出組件可以根據需要重新排列，從而大大提高整體系統的靈活性。
高分辨率監視器顯示模式
Large Scale View（大比例視圖）可將MRX Designer的組件編輯器和MTX-MRX Editor的垂直和水平顯示放大率設置為200％。
