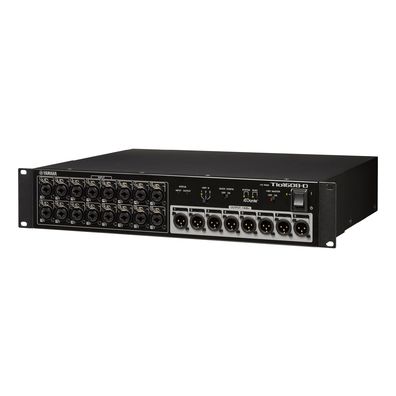

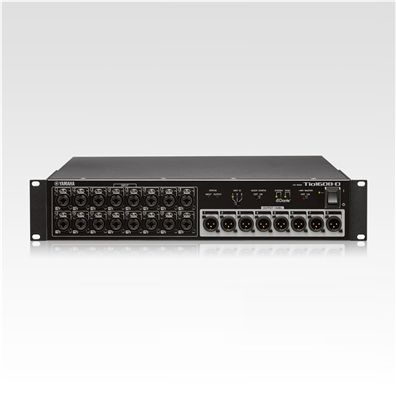

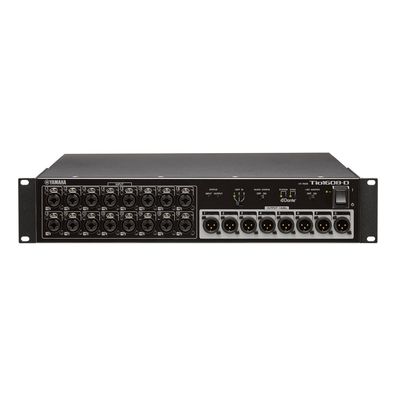

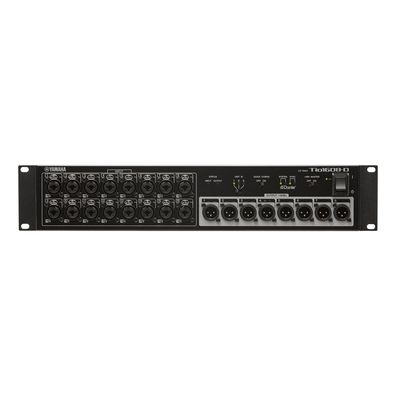

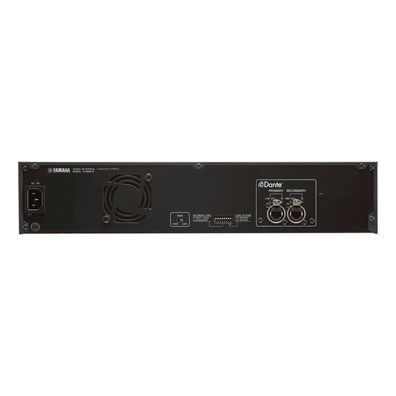

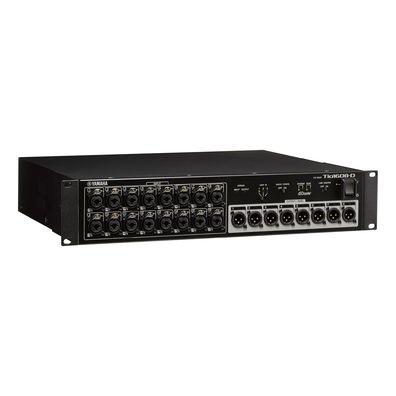

Tio1608-D
即接即用的 Dante網絡 舞臺接口箱解決方案
Tio1608-D是一個帶有Dante網絡的I/O機架，具有16個話筒/線路輸入和8個線路輸出。Tio機架和TF系列調音臺一樣，具備相同的可調用D-PRE?前置話放，傳遞出非常自然、帶有音樂性的聲音。與TF系列調音臺結合后，通過快速便捷的設置，多可將3個Tio機架單元連接組合使用。
*需要選購 NY64-D卡。
通過Dante實現靈活的系統擴展
Dante網絡音頻協議不僅被用于TF系列調音臺中，還被用于其他雅馬哈數字調音臺如CL/QL系列。將這些I/O機架和各種調音臺結合起來使用可顯著提升系統設計的靈活性。用戶可通過“Dante Controller”軟件實現跳線，“R Remote”軟件可用來控制Remote HA。在未來的定期固件更新中，Tio1608-D不僅能夠通過TF調音臺控制音頻跳線和遙控話放，還能連接 CL/QL系列調音臺完成這些功能的控制。請注意Tio1608-D機架的遙控話放僅可通過主端口進行使用。（無法通過第二端口安裝）。
立即購買

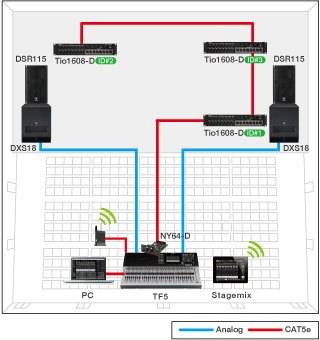

多可連接3臺數字舞臺接口箱系統

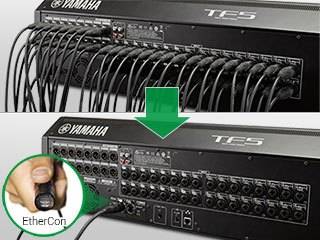

如果用戶想繼續擴展TF系列強大的輸入/輸出能力，現在通過可選購NY64-D擴展卡和Tio1608-D I/O機架，至多能將系統單元數擴展至3個。使用菊花式連接將后臺的主控臺與舞臺上的Tio1608-D I/O機架連接，所使用的輕質CAT5e Ethernet線纜支持低延遲、高質量的聲音傳輸，從而使傳輸遠離時間的消耗和體積龐大的模擬線纜的設置。
高可靠性Dante網絡音頻協議
Dante憑借其的低抖動、低延遲和高采樣精度，被擴聲領域的廠家和專家們廣泛使用。即使您對IT網絡一無所知，您也可以使用Tio1608-D輕松配置出高性能的Dante Stagebox系統。得益于Dante網絡協議的靈活性，TF系列數字調音臺可被連接至一系列支持Dante網絡的設備，如R系列I/O機架等。

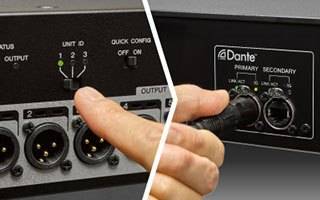

快速便捷的QUICK CONFIG模式

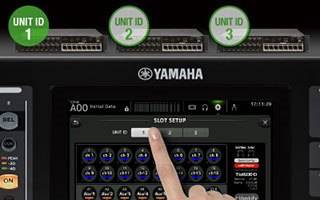

通過在Tio1608-D機架上執行QUICK CONFIG模式，諸如網絡設置和音頻跳線等所有連接設置將被自動完成，實現便捷的系統配置。在確認TF調音臺和Tio機架的QUICK CONFIG模式已打開后，為各個Tio1608-D機架設置簡單的UNIT ID（單元ID），然后使用菊花式連接方式連接TF調音臺和Tio機架。打開電源后，您可以開始使用了！
簡單靈活的輸入選擇
一旦基本配置完成后，您可以輕松分配輸入以大程度適應您的系統設置。通過使用ALL INPUT功能，用戶可以將所有輸入直接分配至Tio機架、TF調音臺或PC/Mac設備。用戶還可以改變每個輸入，從多個位置接收信號，因此用戶可以高效地使用所有輸入。

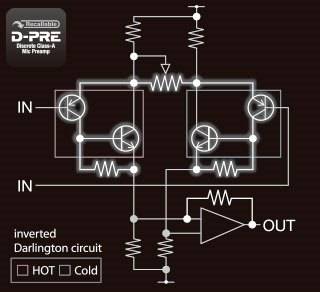

可調出D-PRE前置話放
Tio1608-D機架繼承了我們在開發TF系列調音臺時所追求的自然與音樂的敏銳感。我們對機械結構、電路板布局、供電、接地和零部件選擇都一絲不茍，精益求精，在開發的每一個階段都進行了嚴苛的性能和試聽測試。Tio1608-D機架帶有與TF系列中相同的可調出D-PRE前置話放，通過整套系統為您帶來持續自然、充滿音樂性的聲音。

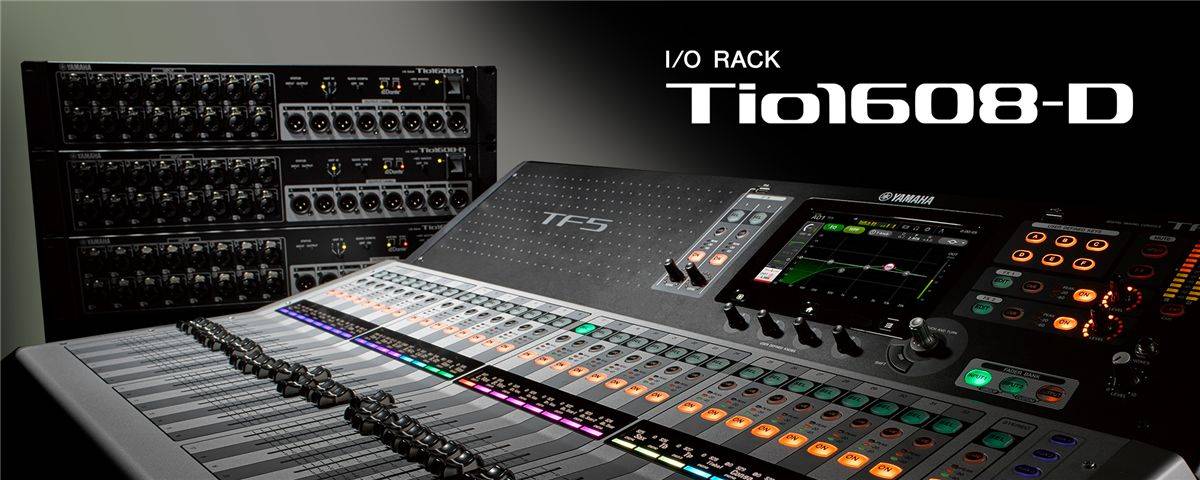

通過Tio1608-D 擴展系統
Tio1608-D可以幫助您將TF數字混音系統快速擴展至40輸入/24輸出。采用即插即用的設定方式。只需要連接Cat5e網線，選擇設備ID，然后系統就緒。通過Cat5e還可以實現遠程話放控制功能。StageMix軟件則可以從場館、舞臺以及觀眾等各種位置無線操控調音臺。
| Tio1608-D | ||
|---|---|---|
| 采樣率 | 外部 | 44.1kHz 或 48kHz |
| 總諧波失真 | 小于 0.1% +4dBu@20Hz-20kHz into 600Ω，增益=+66dB /小于 0.05% +4dBU@20Hz-20kHz into 600Ω，增益=-6dB,輸入至輸出，Fs=44.1kHz, 48kHz *使用 -18dB/倍頻程濾波器 @80kHz測量 | |
| 頻率響應 | +0.5，-1.5dB 20Hz-20kHz, 參考標稱輸出電平 @1kHz, 輸入至輸出, Fs=44.1kHz 或 48kHz | |
| 動態范圍 | 108 dB，輸入至輸出，增益 =-6dB / 112 dB，DA轉換器 | |
| 嗡音和噪聲 | 大輸入噪音 | -128dBu, 增益=+66dB *使用A-加權濾波器測量 |
| 剩余輸入噪音 | -88dBu, ST master off *使用A-加權濾波器測量 | |
| 串擾 | -100dB，相鄰輸入/輸出通道，輸入增益 = -6dB *M使用 -30dB/倍頻程濾波器 @22kHz測量 | |
| 散熱 | 100-240V，50/60Hz，43.5kcal/h | |
| 電源要求 | 100-240V, 50/60Hz | |
| 功耗 | 50W | |
| Dimensions | W | 480mm (18-7/8") |
| H | 88mm (3-4/8") | |
| D | 364mm (14-3/8") | |
| 凈重 | 5.7kg (12.6lbs) | |
| 所含配件 | 使用說明書，電源線（2.5米），橡膠塞（4） | |
| 其他 | 溫度范圍：操作溫度范圍：0 - 40℃，存儲溫度范圍：-20 - 60℃ | |
Tio1608-D/Rio 技術參數對比
模擬輸入特性
在這些參數中，0dBu = 0.775Vrms。
+48V DC（幻象電源）可通過單個軟件控制開關被用于INPUT XLR類接口。
*1.靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低可產生+4dBu （1.23V）輸出或是標稱輸出電平所需要的低電平。
*2. 1：地，2：熱，3：冷
*3. Tip：熱， Ring：冷，Sleeve：地
模擬輸出特性
在這些參數中，0dBu = 0.775Vrms。
*1. 1：地，2：熱，3：冷
