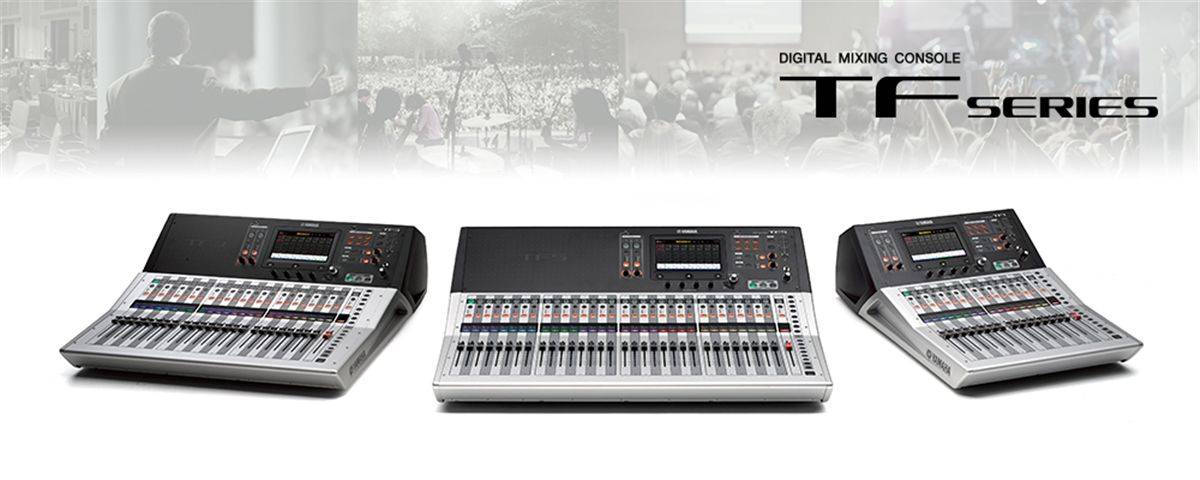

TF系列

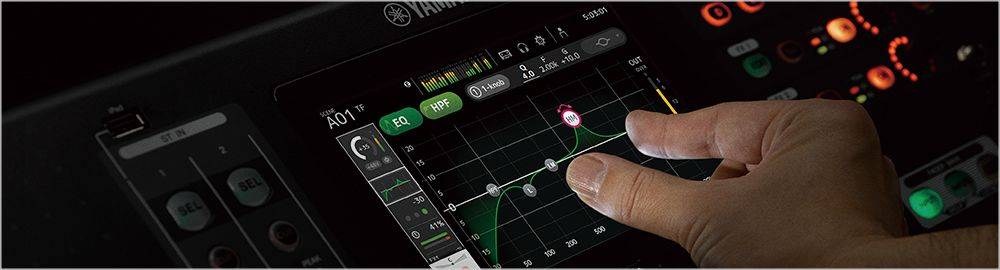

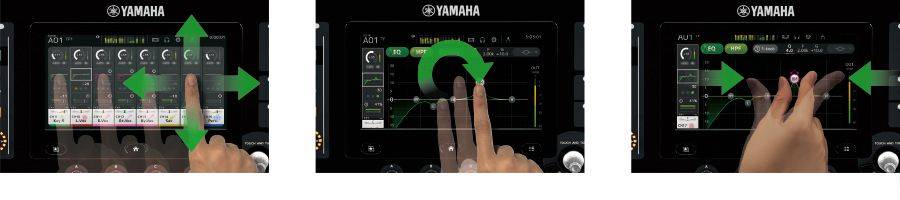

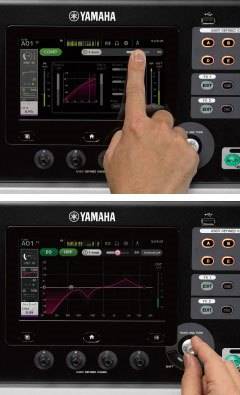

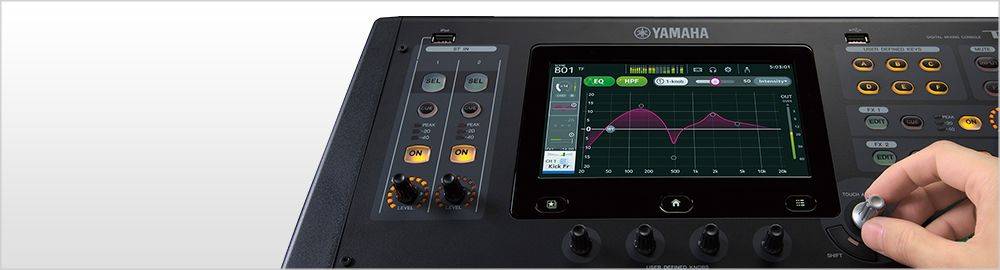

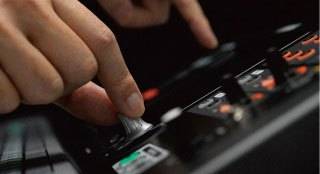

當您需要對EQ或是其他設置進行精調時，您可以使用位于觸摸屏右側的觸摸與旋轉旋鈕。 您還可以將壓縮器閣值、EQ增益或其他常用參數編入位于屏幕下方的用戶自定義旋鈕中，以便您在調音時可以對其進行快速直接的調用。這些旋鈕始終能夠作用于當前選定通道。

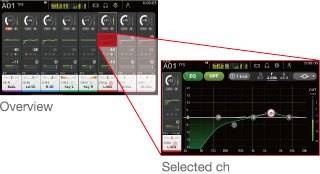

如同CL系列調音臺，基本操作是基于概覽和選定通道窗口進行的。概覽能夠同時顯示出8條通道的參數，通過“觸摸和轉動”旋鈕您可以直接進行增益、一建EQ、一鍵壓縮、門閾、效果發送電平、聲像等參數調節。當您需要對細節參數進行精確控制時，您只需雙擊高亮參數切換到選定通道顯示頁即可。

壓縮器對于有經驗的工程師來說意味著許多：它可以展現出吉他真實的聲音，加重貝司的聲音，收緊小鼓的離散音，使人聲在混音中更加清晰等等。您只需通過單旋鈕壓縮器，將可以逐一實現上述內容，在無需處理多個參數的情況下獲得您想要的效果。單旋鈕壓縮器初被用于雅馬哈模擬調音臺中，之后該功能迅速成為一個具人氣和價值的特性。如今，我們將它引入了數字臺版本中并對其進行了優化，它能為TF調音臺帶來更多便利。與之類似的設計理念也被應用在了單旋鈕均衡器的設計中，這一功能將顯著提升操作的速度和順滑度。雅馬哈研發工作人員與的音響工程師們進行合作，對單旋鈕均衡器進行精心調試，確保您能夠在短的時間內輕松獲取滿意的結果。人聲模式（Vocal Mode）可以使您更便捷地得到清澈、優質的人聲。強度模式（Intensity Mode）則能使您對EQ曲線進行單旋鈕“強度”控制，您可以從預設中選擇EQ曲線，也可以重新創建該曲線。除此之外，您還可以在輸出通道中使用單旋鈕壓縮器和單旋鈕均衡器，從而使您可以根據空間大小和觀眾人數對整體輸出壓縮器或均衡器進行理想地調整。輸出部分的單旋鈕均衡器將人聲模式替換成了響度模式（Loudness Mode），當轉動旋鈕時，您可以在保持佳聲音的前提下有效提高聲壓級。單旋鈕壓縮器和單旋鈕均衡器都能使您快速進入到壓縮器和均衡器的完整顯示頁，您可以根據需要對其進行微調設置。

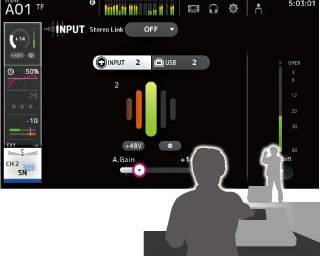

增益大小是輸入信號進入設備后的調整，因此，增益的設置決定了后續參數對信號的影響。雅馬哈研發出了一種能對該基本參數進行更為快速、設置的方法。全新的GainFinder?功能將優化單個輸入信號的增益設置，以獲取更加理想的整體操作和信號質量。用戶只需對通道增益進行調整時，保持指示燈中間的綠色指示燈處于盡可能長時間的亮燈狀態。當然，電平表還具備其常規功能，當您需要時，您可以通過其進行標準增益設置。

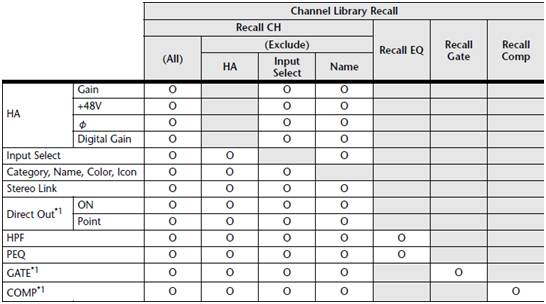

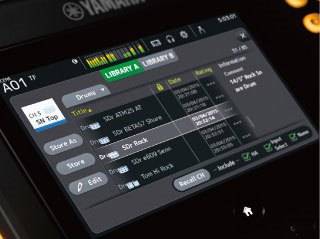

雅馬哈的研發團隊一直專注于創造通往美妙之音的各種捷徑，通過與知名工程師以及鐵三角、森海塞爾、舒爾等專業麥克風生產廠家的合作，并對大量麥克風、樂器、音響系統和入耳監昕設備進行了測評，雅馬哈為您帶來的捷徑將能提升您在各種類型的現場聲應用的工作效率。這些實用性高的預設拉近了調音臺新手和理想聲音的距離，而對于專業人士來說，他們則能將因此省下的時間用于更進一步的調試中。您可以根據樂器種類對“快速專業預設”功能進行搜索，并迅速便捷地將其調出。預設中包括了HA增益、EQ、壓縮及其他設定，甚至連通道名稱和顏色等細節都做了預設。單旋鈕EQ和單旋鈕壓縮器也可以與“快速專業預設”同時使用，為您調整聲音提供了更加精簡的方法。輸出通道預設庫所包含的參數設置能夠完美匹配雅馬哈有源音箱，內置的多種參數變化可以滿足不同環境和不同室內空間大小的需要。系統同樣為入耳監聽系統做了預設。當時間緊迫時，您可以調用這些設置。當您有足夠的時間進行設置時，您也可以將這些參數當作手動微調的起始點。從預設中創建的或是新建的設置參數都可以保存進額外預設中。

“我們精心設計每一只鐵三角麥克風，只為在現場再現真實精確的聲音。我們堅持提供盡可能的工具，是為了讓用戶能夠感受到他們表演、歌唱或演奏時的情感表現。與開發TF調音臺的工程師們樂器精確預設進行近距離的合作，意味著我們能讓我們的麥克風性能得到佳的展現，從而使用戶能夠將更多的精力集中于創造和制作。”

“雅馬哈TF系列調音臺中的預設為用戶提供了一個精確的指標，引導用戶如何與調音臺形成聯動，進行一系列樂器/麥克風的EQ設定。這些預設功能為音響工程師提供了調音前的堅實基礎。我們所要做的是為特定空間和特定樂器提供合適的EQ。”

“能為全新的TF調音臺的快速專業預設提供我們受歡迎的SM、Beta、KSM和PG Alta系列話筒參數，我們感到非常興奮。當舒爾90年的話筒制造經驗與全新的多功能TF調音臺和專業的雅馬哈音箱相結合時，調音臺中的預設參數能夠讓各水平的工程師以相同的技術水平快速進行簡便高效的聲音測試，并將聲音以驚人的效果表現出來。工程師們能將精力集中于調音而不是解決問題。這真是一個令人難以置信的強大解決方案。”

“真實的技術革新真正已經融入為了生活的一部分。偉大的革新幫助你重新審視以往的工作。當你將來自雅馬哈，舒爾，森海塞爾，鐵三角以及Ultimate Ears的工業技術結合后，藝術就誕生了。Ultimate Ears 很榮幸能將我們的入耳監聽設備的預設分享給雅馬哈。我們知道這一結合將幫助你們的性能推向新的高度。”

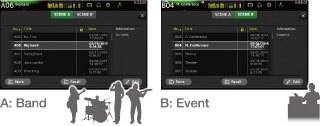

TF系列配備了內存庫A和B，每個內存庫都能存儲多達100個場景預設。當您需要時，您可以從200個場景預設中瞬時調出所需場景。部分預先編入的場景能夠讓用戶在使用調音臺時先行一步：如單旋鈕壓縮場景和單旋鈕EQ控制可以實現簡便的操作，一鍵場景功能則可以滿足那些想按照既定設置進行操作、調音臺新手們的需求。兩個內存庫的存在為用戶對不同種類的場景進行管理提供了便捷。舉例來說，您可以將按照音樂種類設定的場景編入A庫，將按照時間類型進行設置的場景編入B庫。

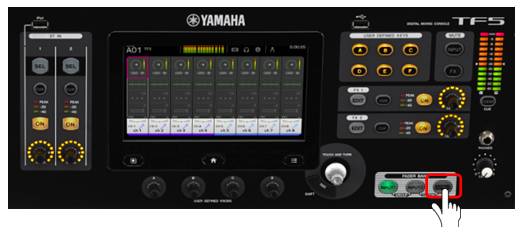

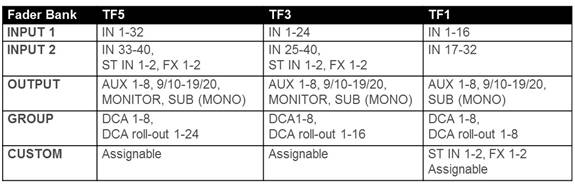

該部分提供了兩個輸入庫和一個輸出庫，當同時按住輸入庫的按鍵時，則可以進入到組合庫。在組合庫中，您可以通過單個DCA推子對多通道電平進行控制。另外還有一個用戶自定義推子庫，在這一層中您可以將任何輸入、輸出和DCA組分配至任何推子。

當編組推子庫被選中時，除DCA以外的所有推子都能像Roll-Out推子一樣控制1至8功能。當您選擇了某一個DCA編組時，能直接將屬于該組的輸入通道發送至Roll-Out推子上。當您使用8個DCA推子進行整體混音時DCA Roll-Out功能將能為電平設定和單獨通道參數的調整提供便利。

位于每個通道推子上方的顯示屏能夠顯示被分配的通道名稱或ID，端口名稱和當前推子設定。幻象電源的狀態以及門限、壓縮等功能同樣也能在顯示屏中顯示。一個色彩條將會顯示被分配的通道的顏色，輕而易舉地實現了視覺上的導航，進而防止當推子庫被改變或者場景被調出時所產生的混淆。

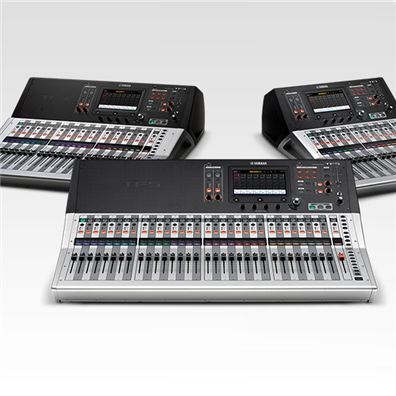

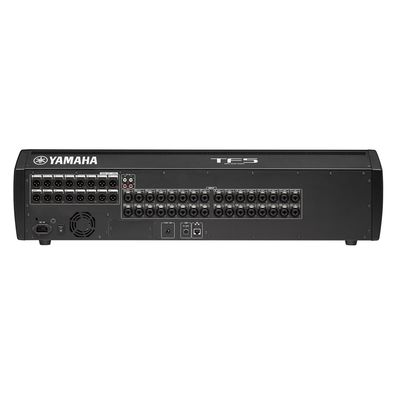

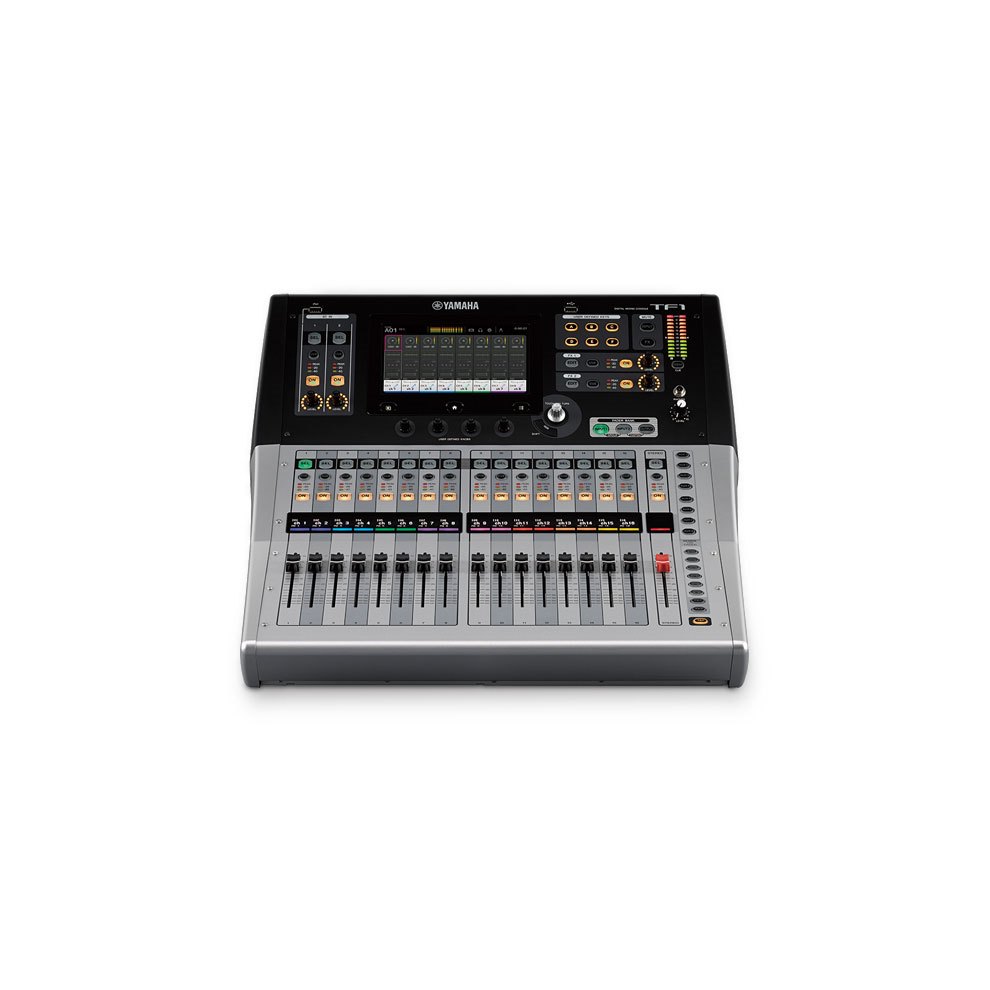

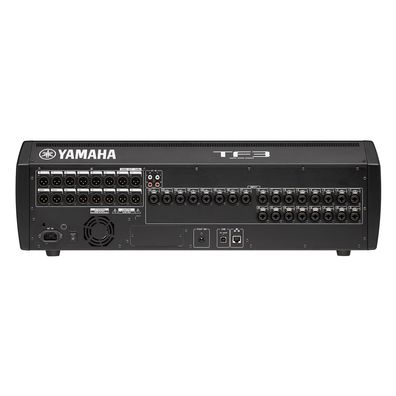

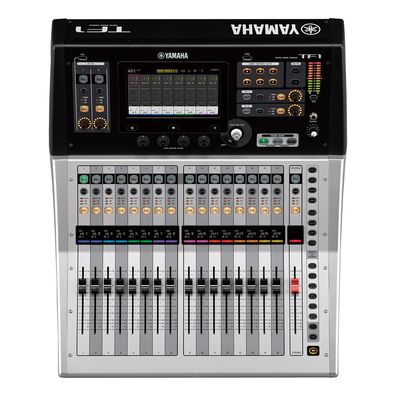

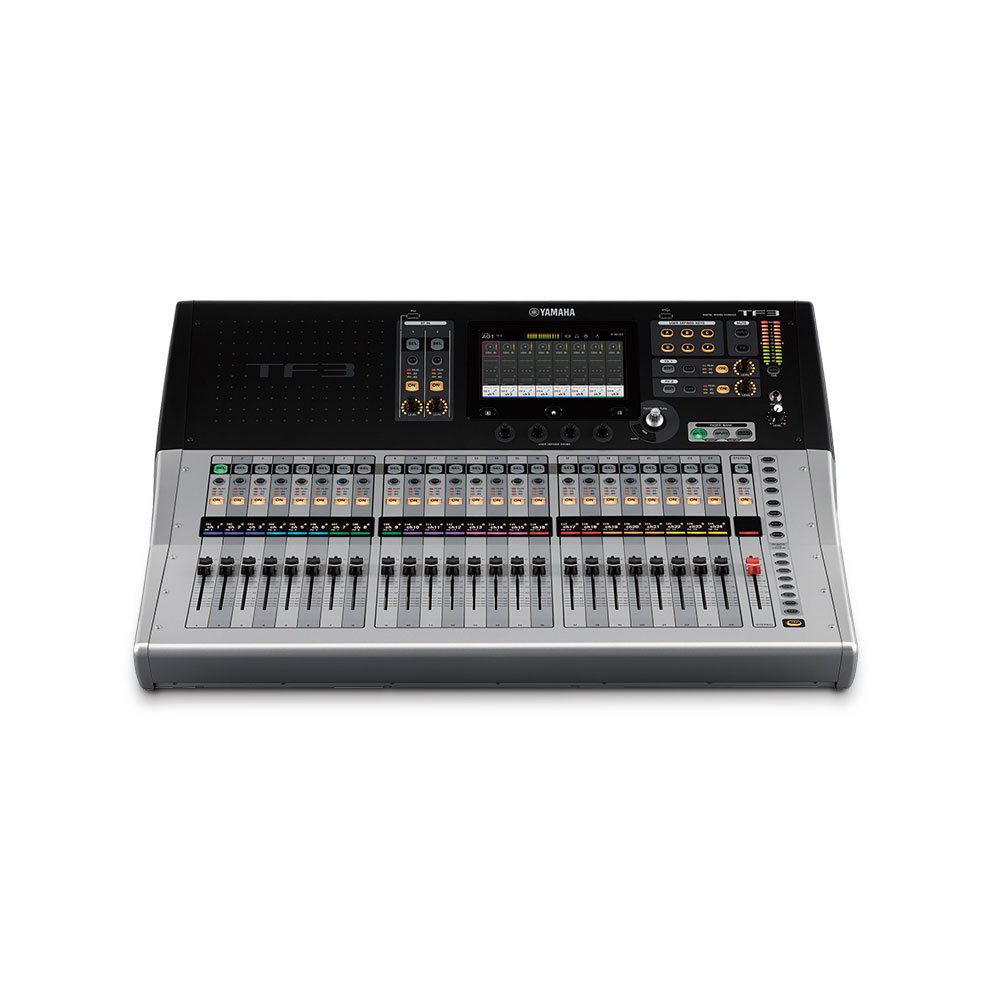

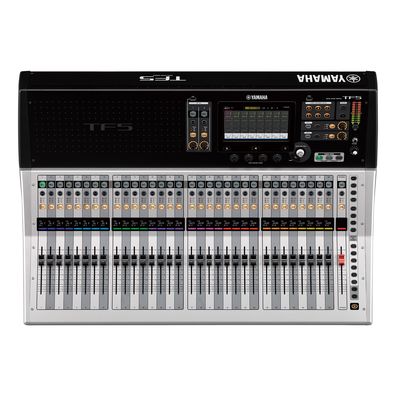

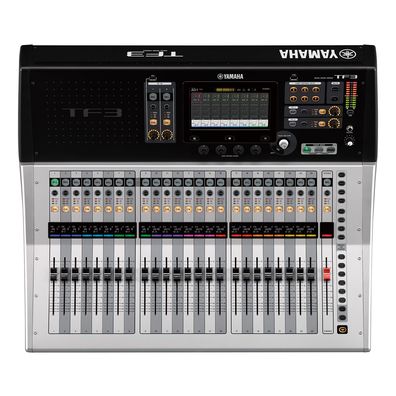

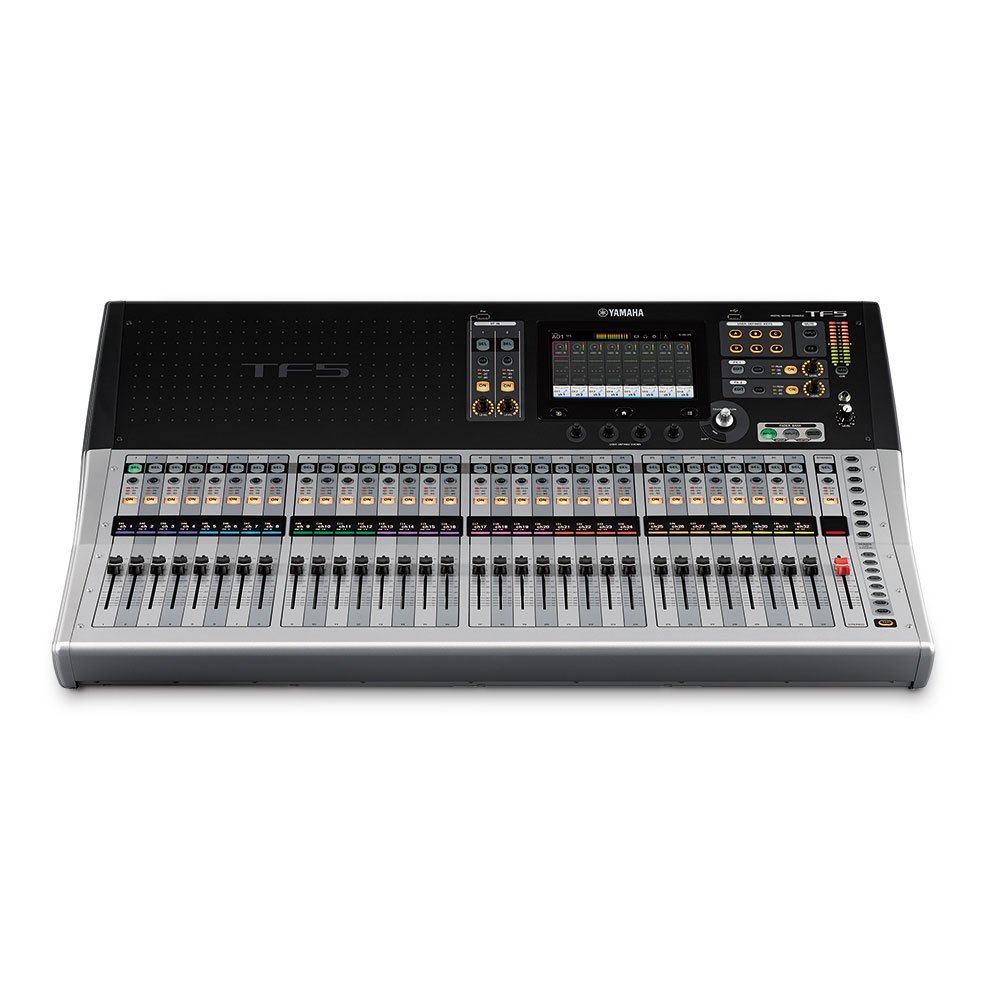

TF5、TF3和TF1調音臺分別擁有33、25和17個馬達推子。所有的后面板輸入均有獨立的推子，這樣一來，每個推子的狀態都能夠一目了然，用戶可以準確、迅速的對每個推子進行控制。

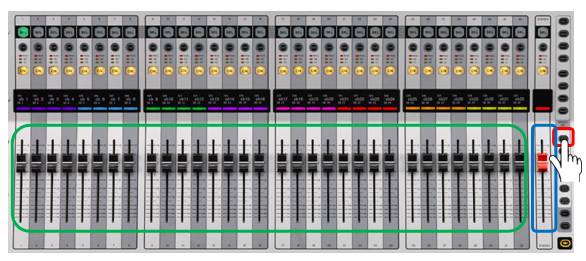

推子發送按鍵可以快速將特定AUX或FX母線對應的電平調用至推子層，從而實現便捷的調整功能。當點亮推子發送按鍵后，主控推子變為對應母線的主控，因此無需切換推子層即可監控AUX電平。

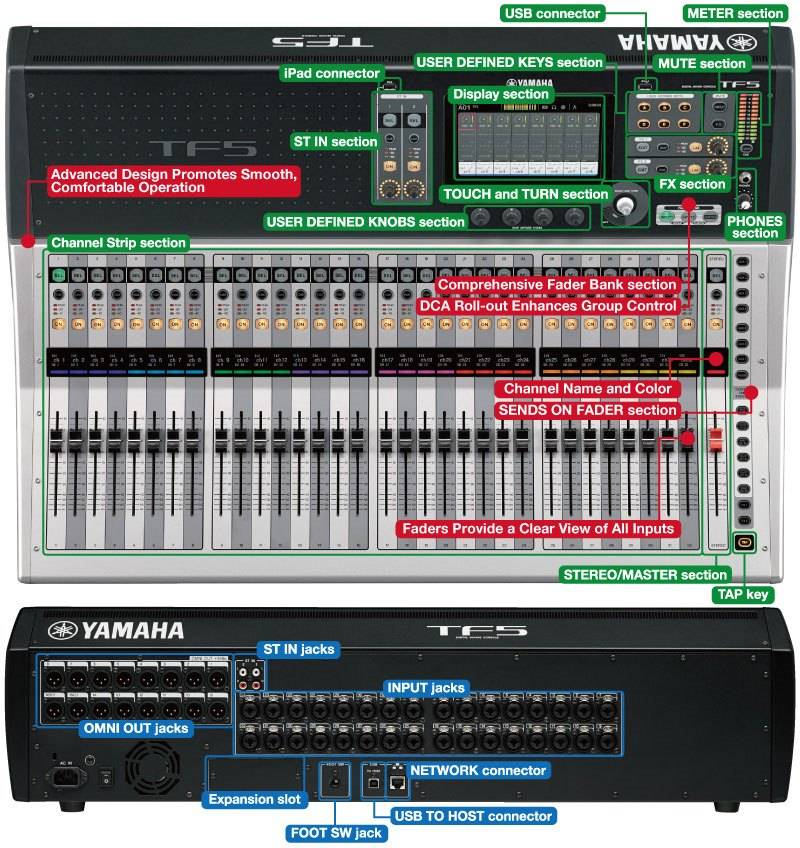

調音臺面板高起的部分專門為擺放iPad、設置列表、樂譜、筆記或其他小物件所設計。整個面板由三個不同角度的部分組成，在大程度上為操作者提供了可見度和便利性。

- 用戶自定義旋鈕部分：您可以將諸如壓縮閾值和均衡增益等常用參數分配在這一部分，當您需要時即可快速直接地獲取。

- 用戶自定義鍵部分：將您常用的調音臺設置分配至這6個按鍵中以便及時調用。舉例來說，您可以在這里實現制定場景的一鍵調出。

- 靜音部分：只需要一個操作即可實現多個輸入或效果的靜音。

- FX部分：一個可以實現多種功能的專用通道，如打開/關閉簡單效果、打開/關閉提示監聽、電平調整和編輯效果器參數等。

- 立體聲輸入部分：除了可以對iPad/iPhone或USB設備中的錄音進行回放之外，你只需要通過按鍵即可對背景音樂回放或其他音頻文件進行控制。

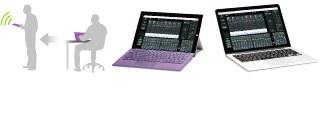

適用于Windows和Mac系統的TF Editor應用軟件為用戶提供了一個完整界面， 支持離線編輯和TF調音臺設定，用戶能夠通過它進行場景和預設管理，并能使用鍵盤方便地輸入通道名稱。通過TF Editor這款軟件，用戶除了能夠在任意位置和時間對調音臺進行線下設定外，還能在線上將其與TF StageMix 和 MonitorMix 這兩款軟件同時使用。您可以在一臺帶有多點觸控屏的Windows 8 PC機上使用與調音臺操作時相同的手勢。當您使用Wi-Fi進行連接時，您的PC機也能夠作為方便的遠程混音設備使用。TF系列能夠同時支持3臺運行著TF Editor 或 StageMix 的設備接入。

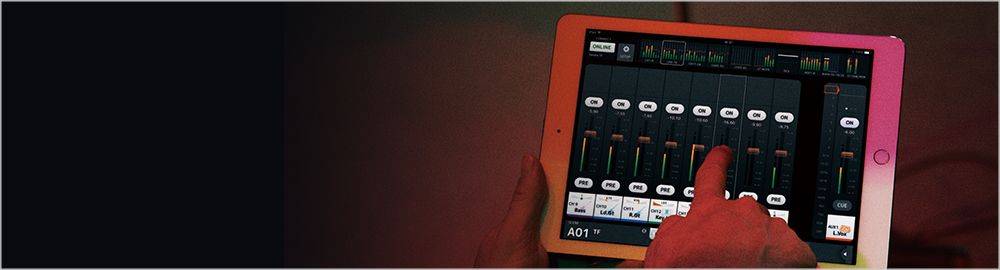

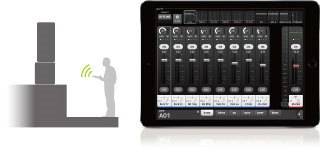

TF StageMix是一款能為TF系列調音臺提供無線控制的iPad應用程序，用戶可以在觀眾席、舞臺監聽音箱前方或是任何聽音位置對TF進行遠程操控。它也可以當作TF調音臺的專屬擴展界面進行使用。TF StageMix這款程序的界面設計得與調音臺顯示屏的操作流程相仿，更加便于您在任何位置對混音進行完善。

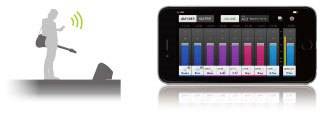

MonitorMix 這款應用程序能夠支持多達10臺iPhone/iPad/iPod touch設備同時接入進行無線獨立的AUX混音。每一位表演者能夠通過分配給他們的AUX總線方便地進行控制。他們甚至能夠通過獨立的Group設定實現更為簡單的調整，例如在1個推子上對所有層進行調整。TF調音臺能夠同時連接起3臺運行著TF Editor或StageMix的設備以及10臺運行著MonitorMix的設備，即便是大型樂隊，他們也能根據自己的需要進行個性化的控制，從而減少了對音響工程師的需求。

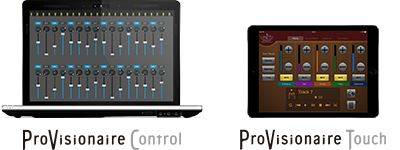

無需特別的編程技能。直觀的界面可以幫助用戶輕而易舉地創建自定義的音量推子，通道開關以及各種其他圖形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 軟件還可以控制 MTX以及MRX系列處理器，XMV系列功放，R系列（ADDA），將這一些列參數結合到同一個屏幕界面也非常容易。

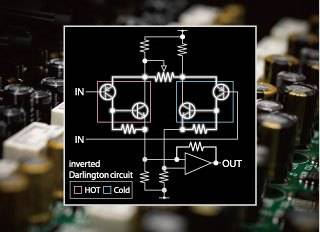

TF系列調音臺配備了雅馬哈廣受贊譽的D-PRE前置話放的全新版本，具有可調出的功能。任何調音臺的前置話放都對終混音時定義聲音有著重要影響，因此雅馬哈的工程師們不遺余力地開發并改善前置話放D-PRE的設計，以確保原始信號中每一個細微的變化都能被有效捕捉。該前置話放采用由兩個?聯三?管結構的倒向晶體管電路，在任何信號層都能持續以低噪音、低失真率使聲音得到純凈、精確的放大。一部分前置話放只能以較獨特的特性對聲音進行放大，而D-PRE前置話放的設計力求實現為圓滑、寬廣的頻率響應，從而能保留住原始聲音中的細微音調，以確保演出者表演的精華也能被完整捕捉下來。

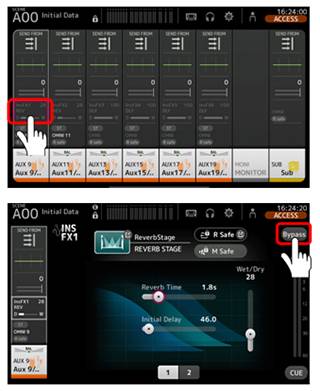

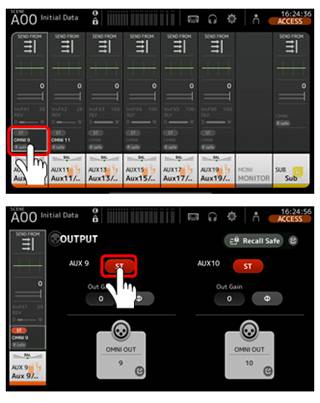

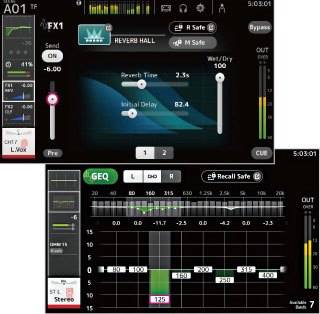

每個通道上的均衡器和兩個動態處理器之外，TF調音臺還為大范圍的聲控制提供了8個強大的處理器。TF調音臺配備了全球知名的FX1和FX2效果器，它們與如今已成為錄音和現場擴音應用標準的SPX處理器具有相同的功能，能夠提供包括混響、延時、調制效果如鑲邊或和唱、3-band多段壓縮等17種內置程序。通過控制條上的EDIT鍵能夠打開效果參數顯示，在這里您可以根據需要對混響時間和延時反饋等細節參數進行調整。 其余6個處理器可以在AUX9/10～19/20主控通道中獲得，它包含了除混響外的所有效果器。多段壓縮器是控制入耳式監聽系統層的理想選擇，延遲效果則常被用于進行揚聲器校準等等。這些AUX母線信號可以被發送至主力體聲總線，因此當FX1和FX2不夠用時，這些效果器能夠對可用輸出通道處理器進行增補。AUX1～8母線和主要輸出通道包括了與輸入同道中類似的4段全參數EQ、31段自由通道GEQ等。這兩種類型的EQ非常適用于優化揚聲器響應和消除反饋。

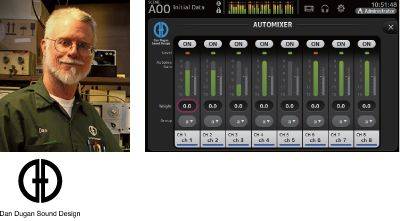

基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自動話筒錄音及先進算法已經內建到了TF系列調音臺中。該處理器可用于輸入通道1-8，您可以在設定界面簡潔地設置優化的話筒增益。贈飲控制流暢自然，就如有經驗的工程師操作的混音一樣。該系統同樣可以有效減少反饋以及梳狀濾波的問題。對于演講場合，特別是沒有事先腳本的情況下，該功能可以幫助操作人員專注于高質量的混音細節而不是頻繁的推子操作。

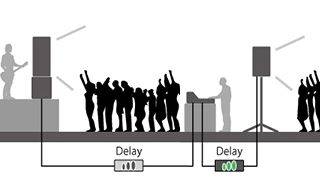

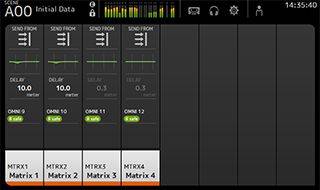

4個帶延遲參數的矩陣輸出通道可設定延遲補償，是各類大型場館、單獨混音至主場館的安裝場合等現場揚聲器系統的理想配置。

TF V2.5版本還包含了一個簡單的輸出延遲功能，可以作為一個Ins FX 插入 AUX9/10~AUX 19/20 母線，從而管理發送到各個位置揚聲器的信號計數，提高清晰度。

Steinberg公司的Nuendo Live 多軌現場錄音軟件同捆于TF系列數字調音臺。從俱樂部到音樂廳或者音樂節，Nuendo Live 多軌錄音軟件是現場環境的理想選擇。它提供了簡單的操作（這是忙碌現場環境中的巨大優勢），高可靠性以及可以帶來專業性能及效率的眾多特點。除了多軌錄音外，Nuendo Live還提供了虛擬聲音檢查的功能，可以在表演者不在場的情況下，實現虛擬聲音檢查。這兩大功能的組合將為眾多用戶帶來幫助和便利。

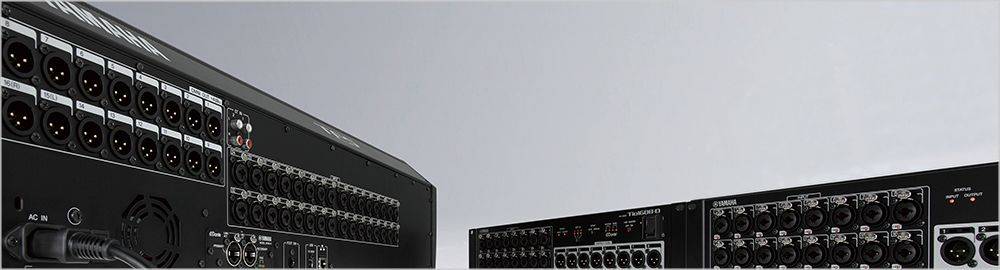

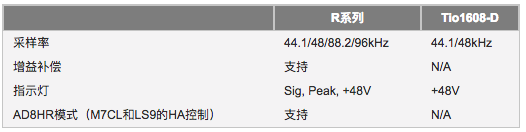

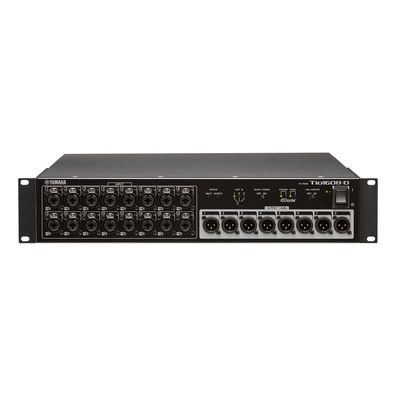

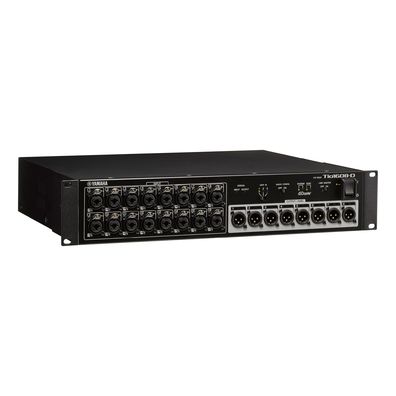

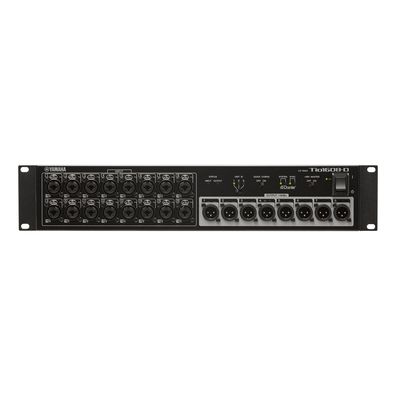

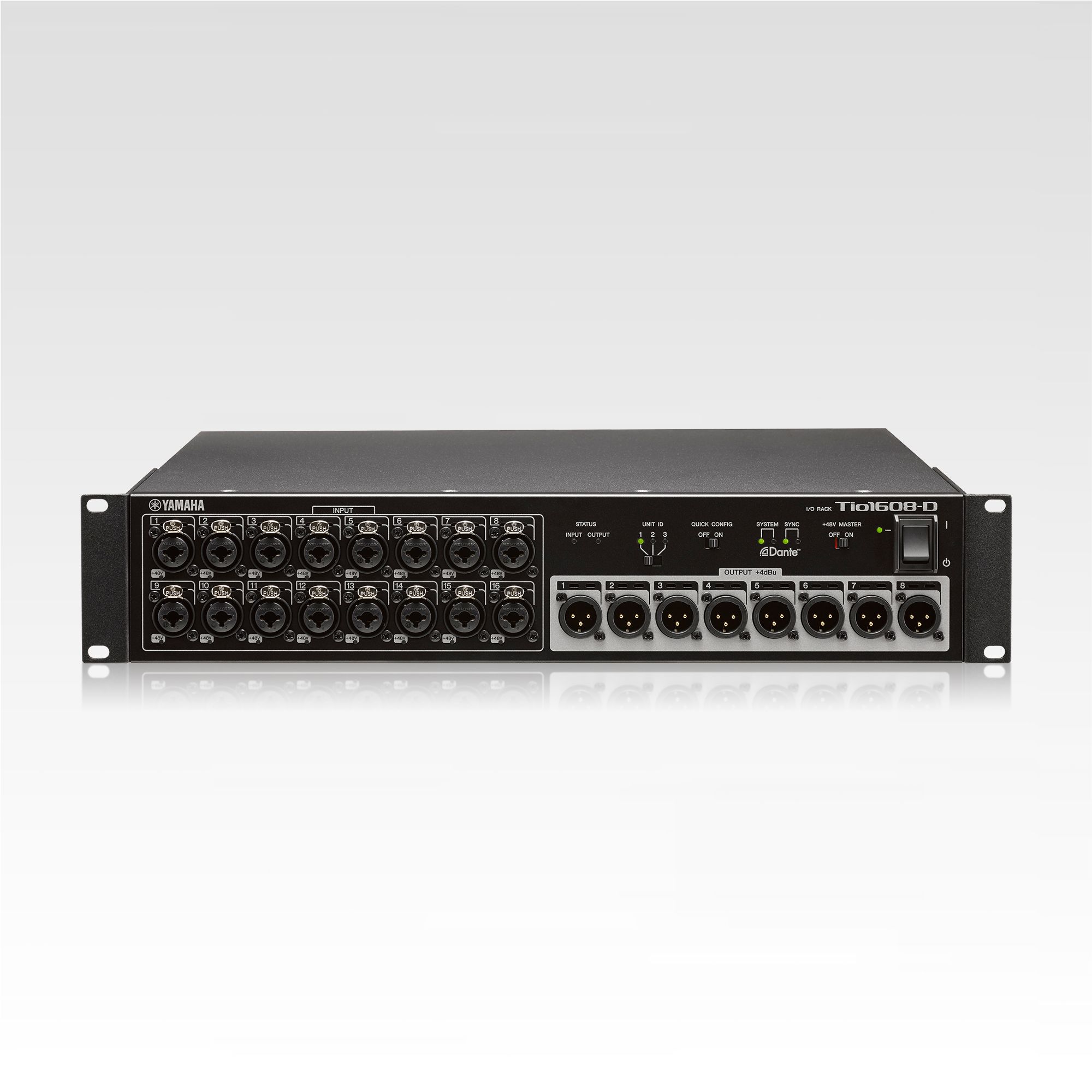

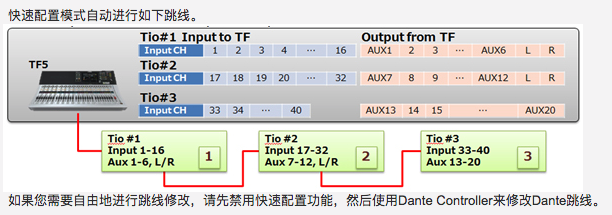

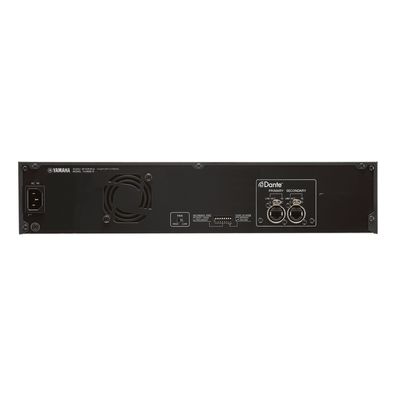

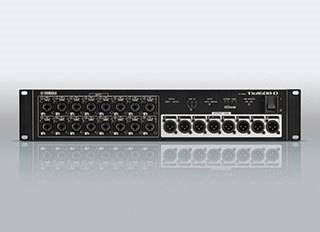

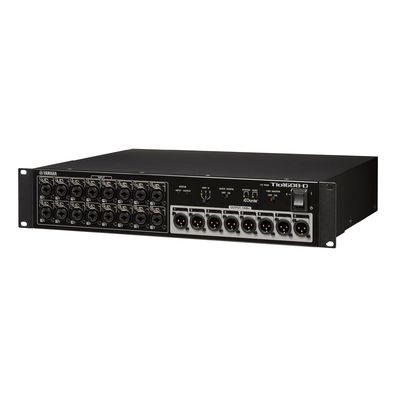

Tio1608-D是一款配備了Dante網絡的機架，帶有16個話筒/線路輸入和8個線路輸出。用戶可以通過一臺TF調音臺對Tio1608-D前置話放進行遠程控制。只需一根CAT5e局域網線纜可以將舞臺上的Tio1608-D與一臺混音位的TF調音臺進行連接，實現高質量低延遲的音頻轉換。您無需再準備笨重的多線纜和連接盒。而且，基本跳線已被預先編入機架中，以便于進行快速、簡單的設置。TF系列調音臺可以同時連接多達3臺Tio1608-D機架單元，可以組成具有48個輸入和24個輸出的高性能、高容量舞臺接口箱系統。您可以使用菊花鏈將Tio1608-D單元與TF系列調音臺相連，從而無需要再使用網絡交換機。

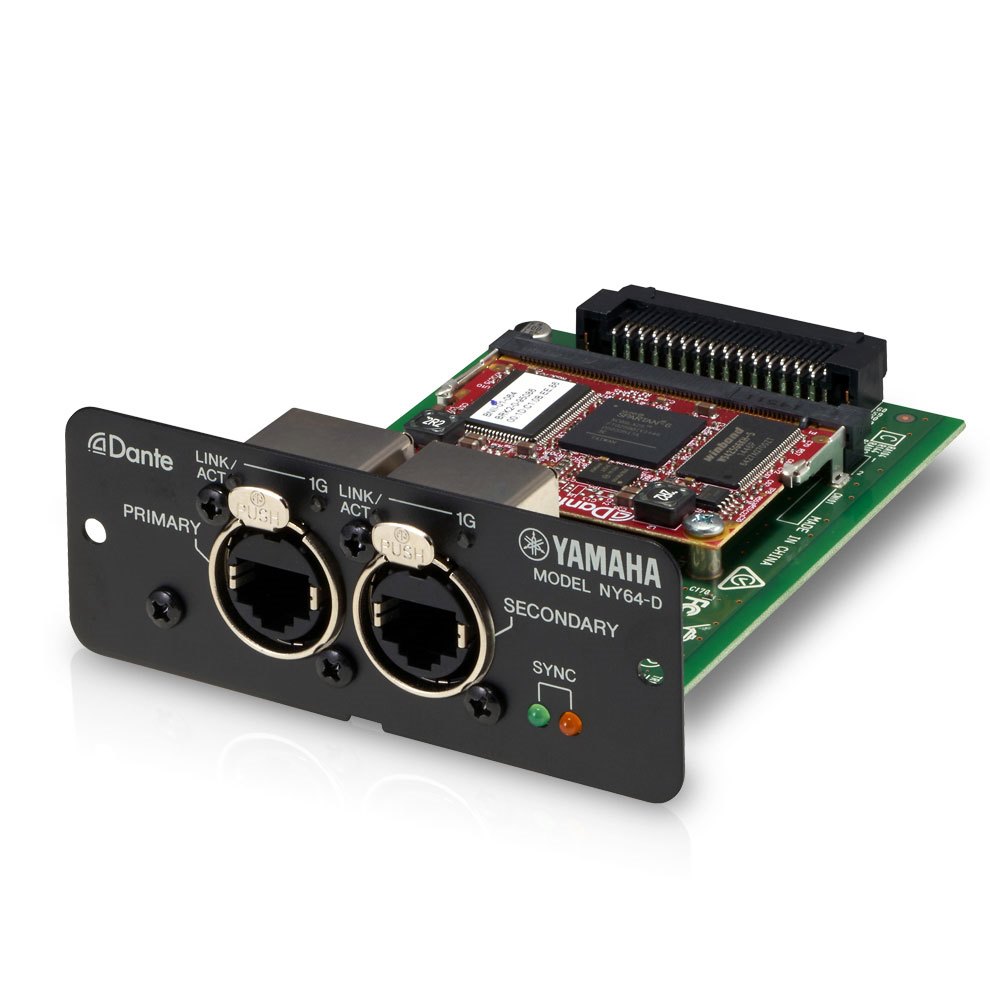

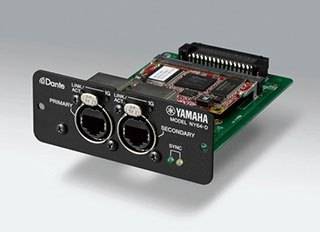

NY64-D是TF系列調音臺的I/O擴展卡，通過Dante音頻網絡，可以將多達128通道（64進/64出）、且未經壓縮的48 kHz/24 bit數字音頻數據進行發送和接收。當NY64-D卡與Tio1608-D I/O機架同時使用時，可以組成一個多帶有48路輸入和24輸出的多功能舞臺接口箱系統。

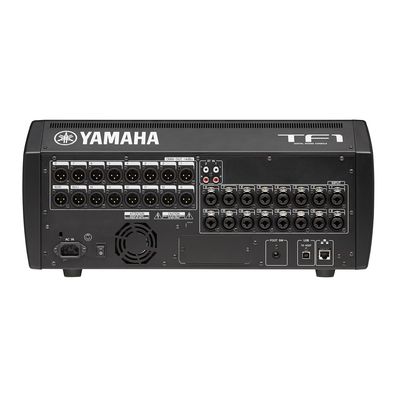

通過RK5014機架安裝套件，您可以將TF1固定在EIA（電子工業聯盟）標準的19英寸設備架上，該款設備架常被用于現場擴聲、錄音棚和固定安裝應用中。
