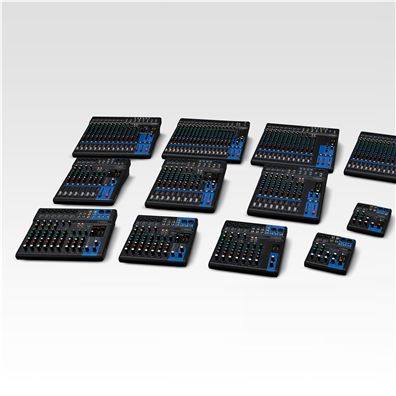

MG系列
橫空出世，錄音品質
一個多世紀的專業歷程中，雅馬哈的高超工藝和不斷創新已成為傳奇，這種工藝和創新貫穿我們每一臺產品，從世界經典的演奏樂器到巡演?的專業音頻設備。延續這一傳奇的第三代MG系列調音臺已將這種追求融入全新的設計，同時進一步結合了專業調音臺上的專門技術，如錄音棚?話放、強大的數字處理器和堅固耐用的結構。
MG系列擁有直觀、易用的操作界面，包含從6路到20路多種型號，適用于多種用戶和用途。牢固的結構和靈活的設計使該系列在安裝、錄音和現場演出等用途中能以高性能、佳音質和穩定性塑造聲音。
特色型號：MG16X / MG12X / MG10X
特色型號：MG16X / MG12X / MG10X
與 XU 型號一樣，X 型號擁有SPX效果器。無論是現場擴聲，還是會議室、宴會廳、婚禮等安裝場合，都可以廣泛適用。時尚的灰色型號將可提升您的混音表現。
-
XU 型號
- 產品線MG20XU, MG16XU, MG12XU, MG12XUK, MG10XU, MG10XUF
- D-PRE (分布式A類話放)
- 1-KNOB 壓縮器
- 高級效果器
- USB 音頻接口
- 主控區域顏色藍色
-
X 型號

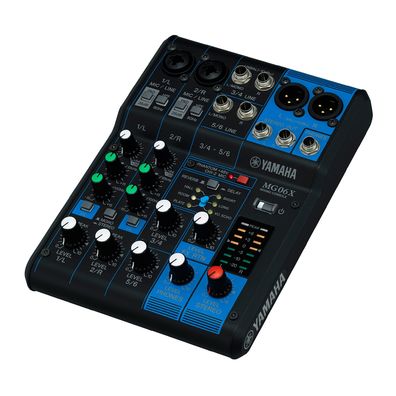

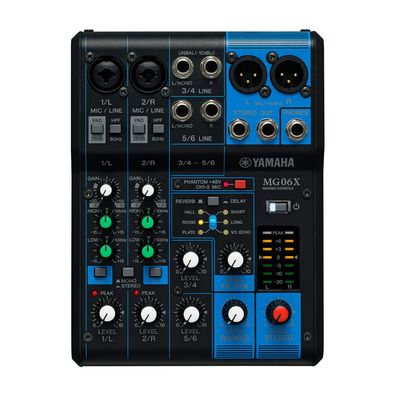

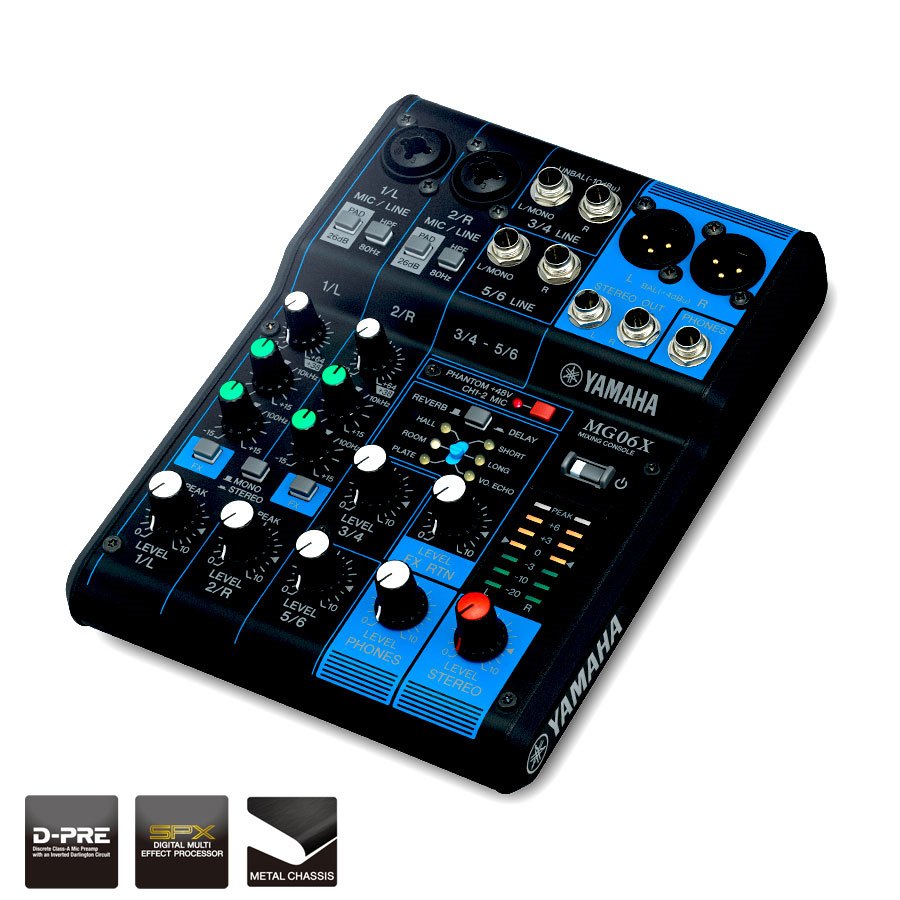

- 產品線MG16X, MG12X, MG10X, MG06X
- D-PRE (分布式A類話放)
- 1-KNOB 壓縮器
- 高級效果器
- USB 音頻接口
- 主控區域顏色灰色(MG06X是藍色)
-
標準型號

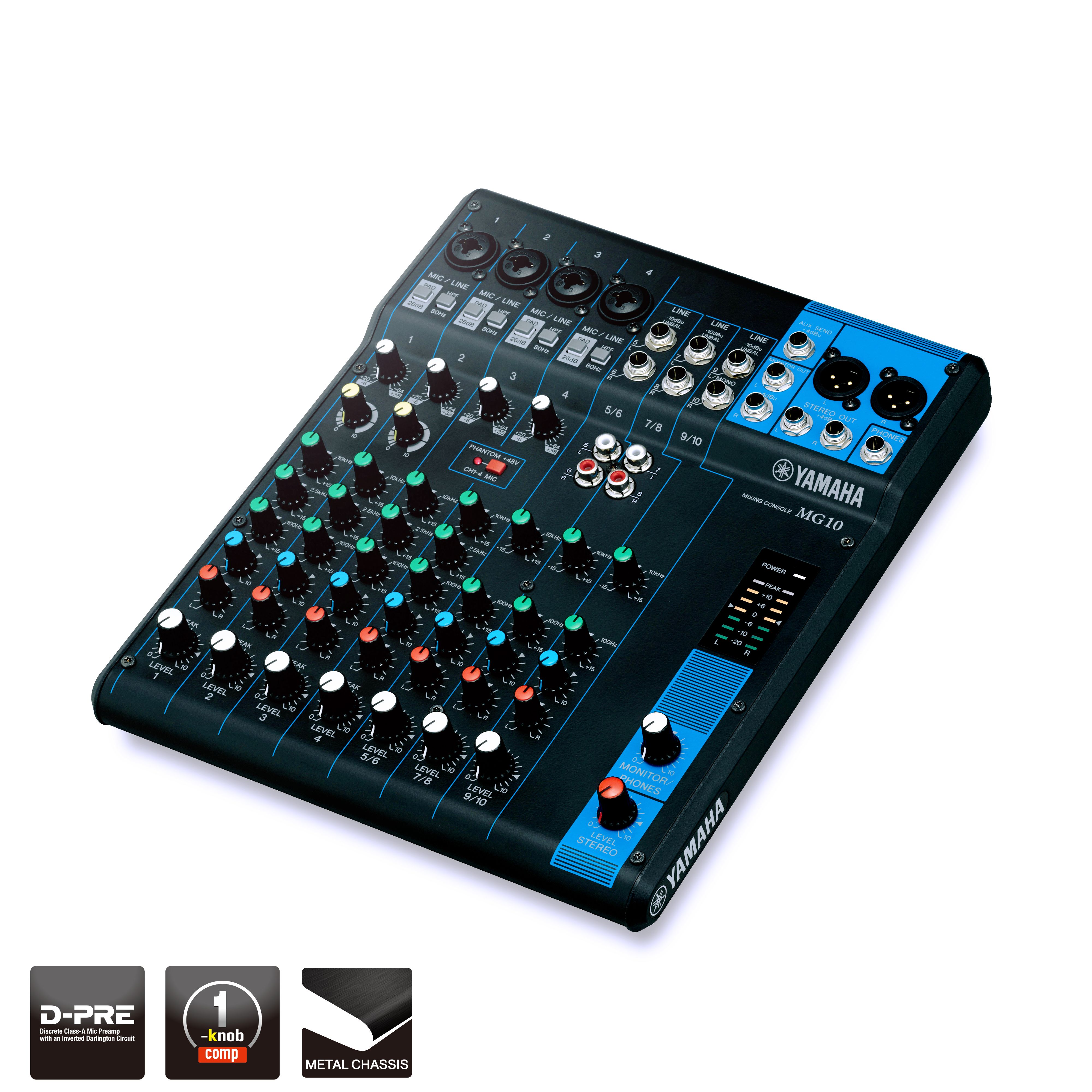

- 產品線MG20, MG16, MG12, MG10, MG06
- D-PRE (分布式A類話放)
- 1-KNOB 壓縮器
- 高級效果器
- USB 音頻接口
- 主控區域顏色藍色
立即購買
產品信息

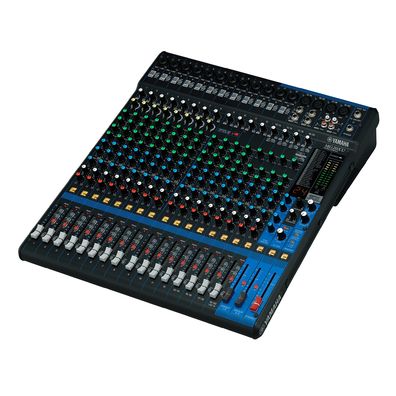

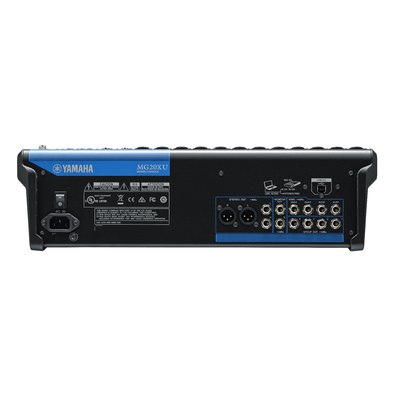

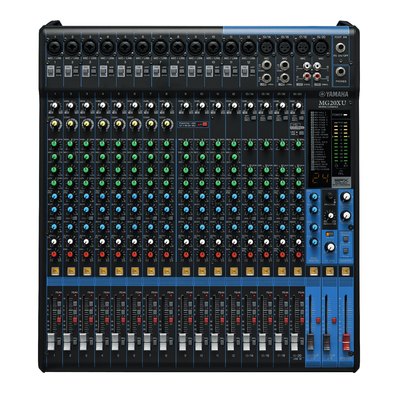

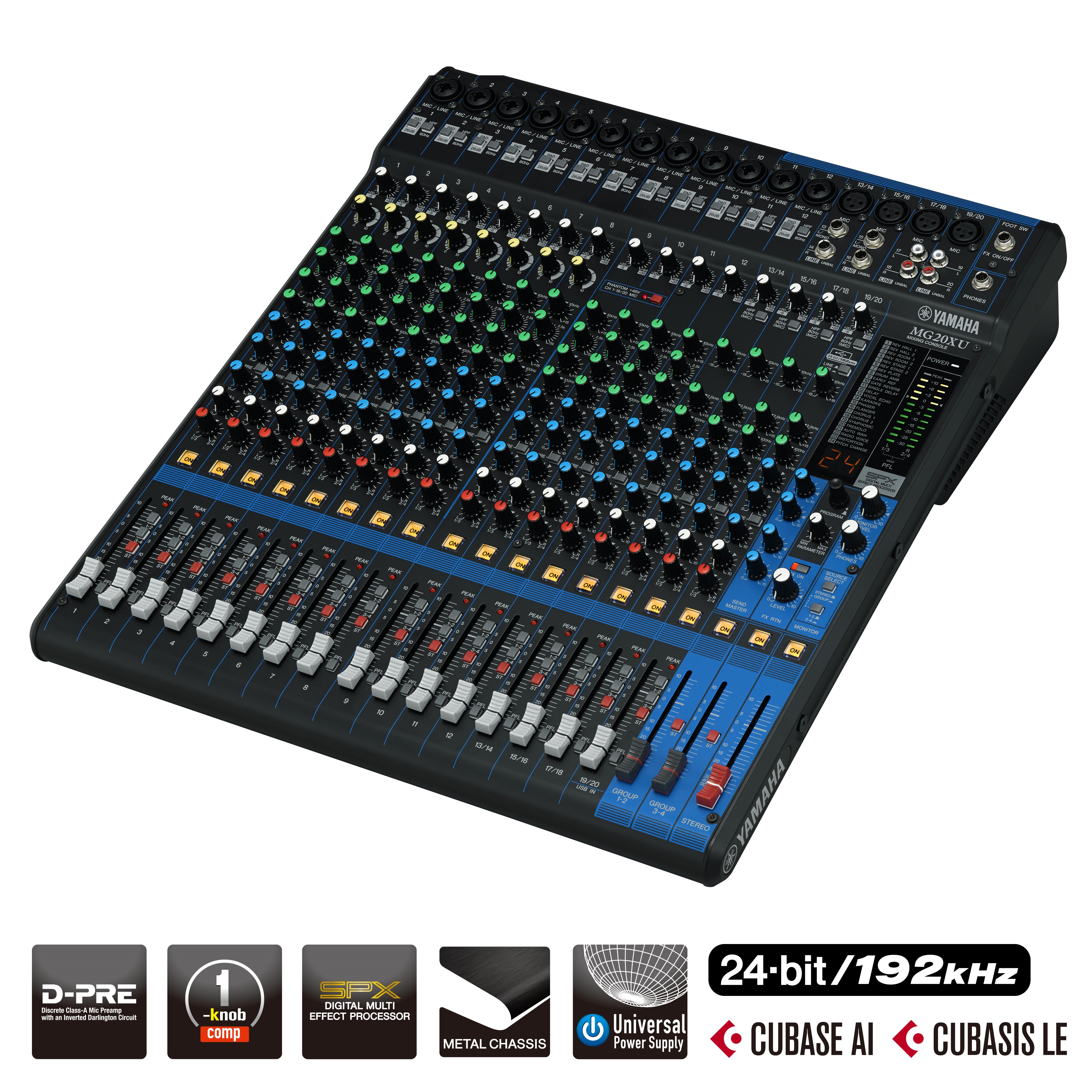

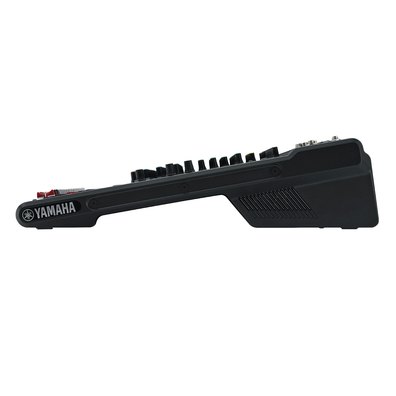

MG20XU 模擬調音臺
20通道調音臺：16個話筒 / 20 個線路輸入 (12 個單聲道 + 4 個立體聲) / 4 編組母線 + 1 立體聲母線 / 4 AUX (包括 FX)
- 16個話筒 / 20個線路輸入 (12個單聲道 + 4個立體聲)
- 4編組母線 + 1立體聲母線
- 4 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- Cubasis LE（iPad版）可通過App Store 下載
- 含Cubase AI DAW下載版軟件
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 包含機柜安裝套件
- 金屬機身
- 外觀尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- 凈重： 7.1kg (15.7 lbs.)

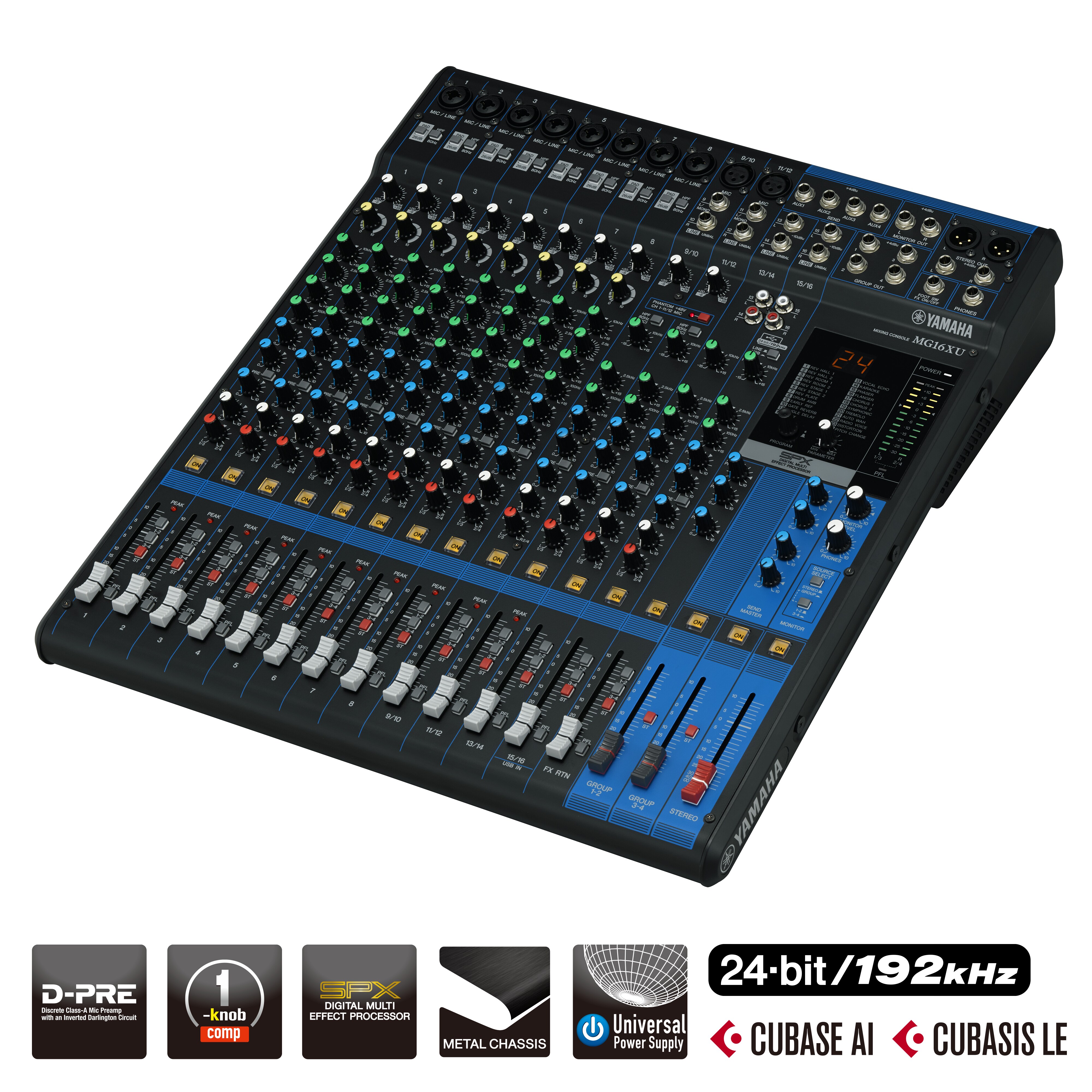

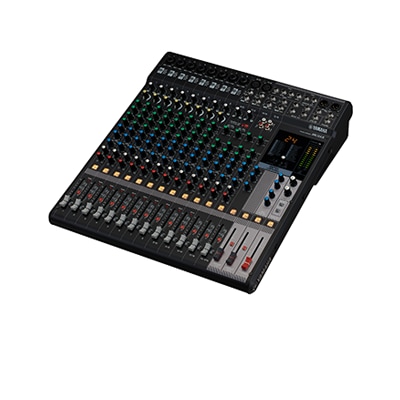

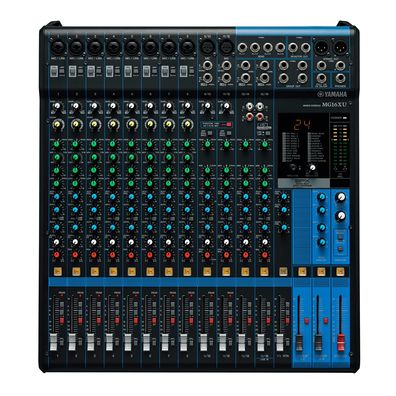

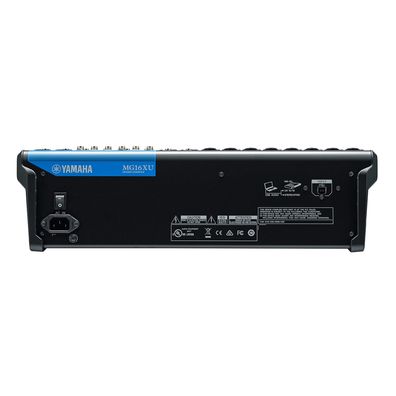

MG16XU 模擬調音臺
16通道調音臺：10個話筒 / 16 個線路輸入 (8 個單聲道 + 4 個立體聲) / 4 編組母線 + 1 立體聲母線 / 4 AUX (包括 FX)
- 10個話筒 / 16個線路輸入 (8個單聲道 + 4個立體聲)
- 4編組母線 + 1立體聲母線
- 4 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- Cubasis LE（iPad版）可通過App Store 下載
- 含Cubase AI DAW下載版軟件
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 包含機柜安裝套件
- 金屬機身
- 外觀尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- 凈重： 6.8 kg (15.0 lbs.)

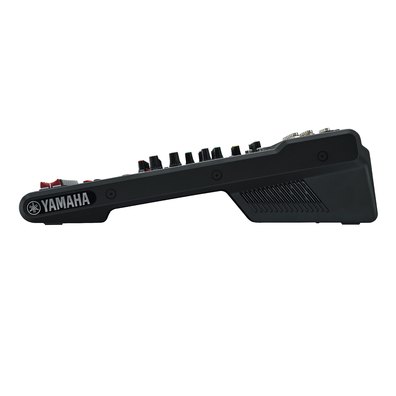

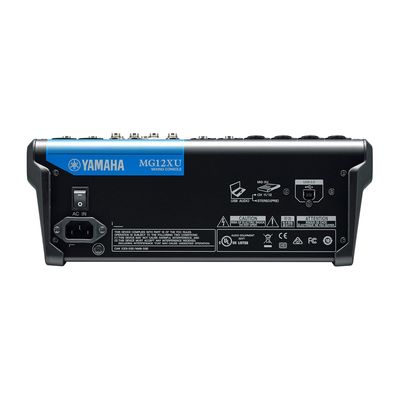

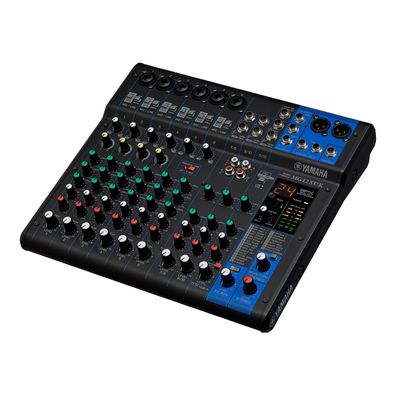

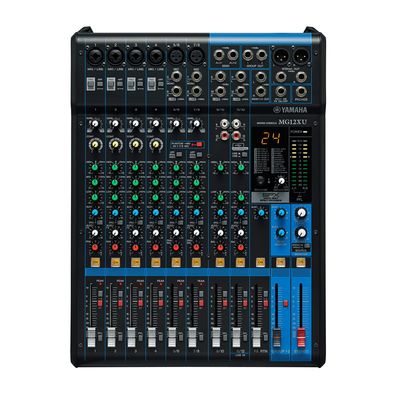

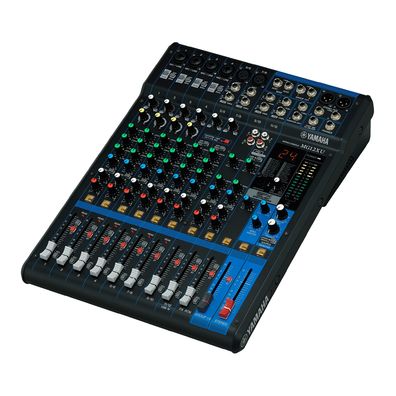

MG12XU 模擬調音臺
12通道調音臺：6個話筒 / 12 個線路輸入 (4 個單聲道 + 4 個立體聲) / 2 編組母線 + 1 立體聲母線 / 2 AUX (包括 FX)
- 12通道調音臺
- 6個話筒 / 12個線路輸入 (4個單聲道 + 4個立體聲)
- 2編組母線 + 1立體聲母線
- 2 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- Cubasis LE（iPad版）可通過App Store 下載
- 含Cubase AI DAW下載版軟件
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 可選購安裝套件 RK-MG12
- 金屬機身
- 外觀尺寸(W×H×D)： 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6")
- 凈重： 4.2 kg (9.3 lbs.)

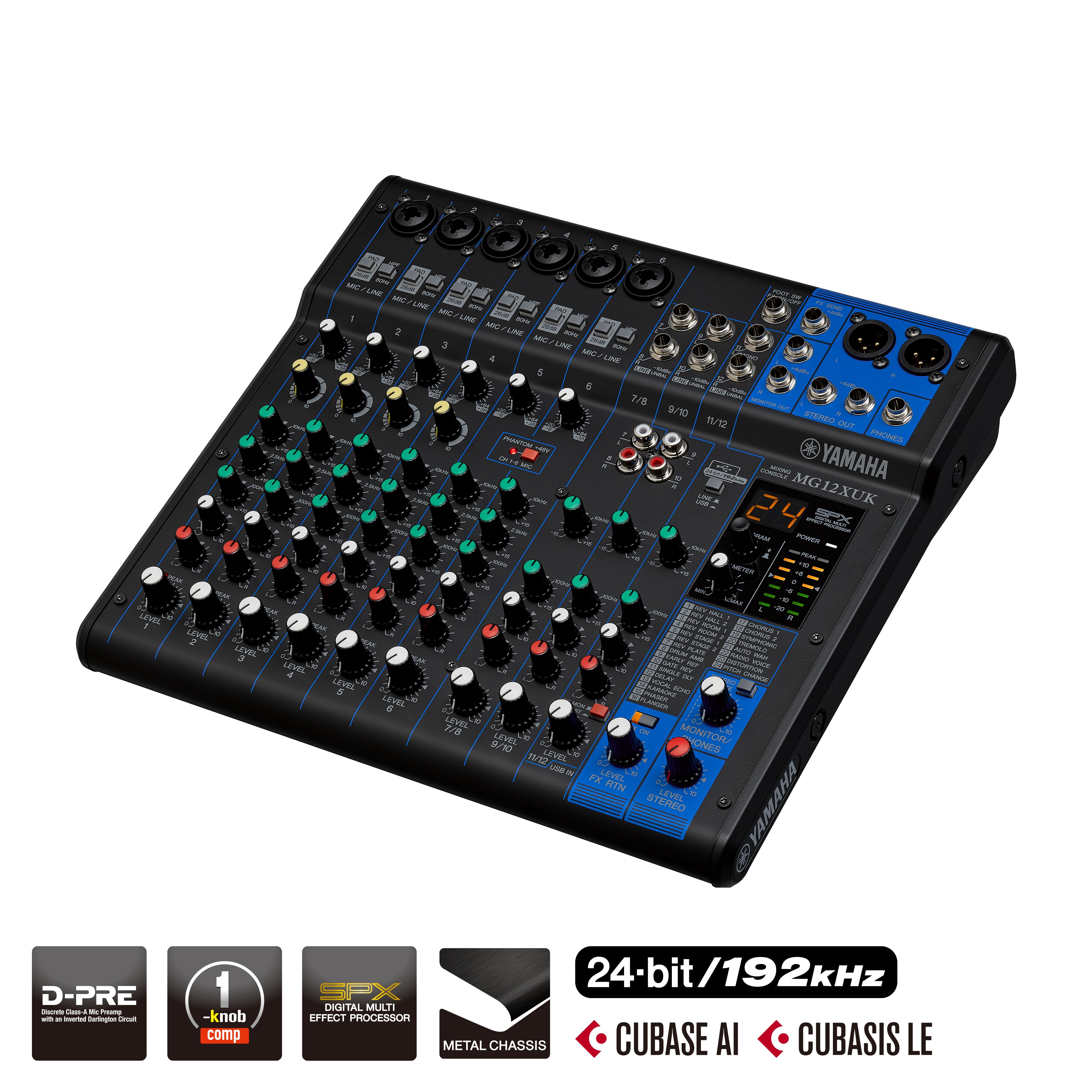

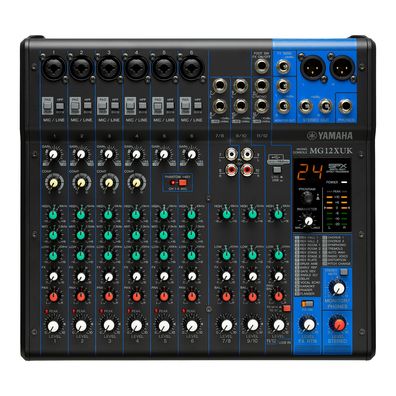

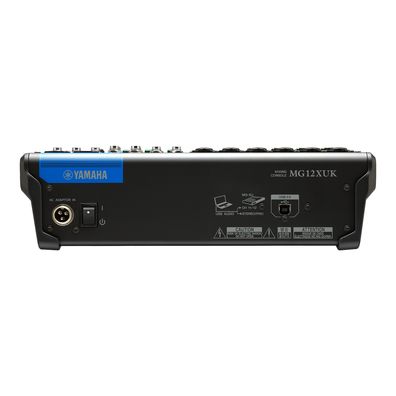

MG12XUK 模擬調音臺
12通道調音臺：6個話筒 / 12 個線路輸入 (6 個單聲道 + 3 個立體聲) / 1 立體聲母線 / 1 AUX (包括 FX)
- 12通道調音臺
- 6個話筒 / 12個線路輸入 (6個單聲道 + 3個立體聲)
- 1立體聲母線
- 1 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- 含Cubase AI DAW下載版軟件。
- Cubasis LE（iPad版）可通過App Store 下載。
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 金屬機身
- 外觀尺寸(W×H×D)： 315 mm x 91 mm x 297 mm (12.4" x3.6" x11.7")
- 凈重： 3.0 kg (6.62 lbs.)

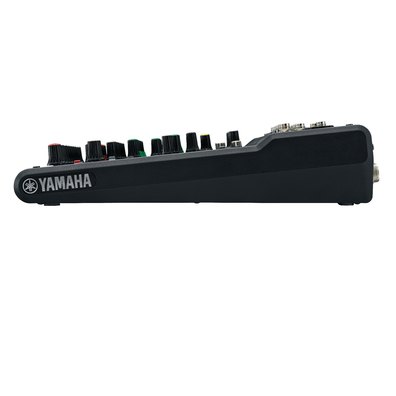

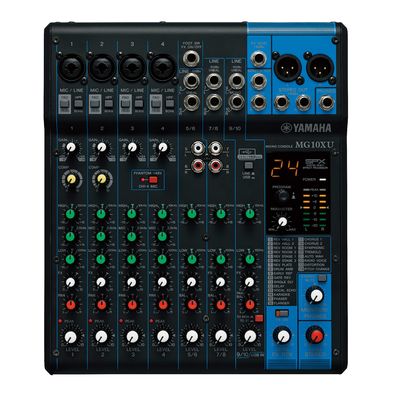

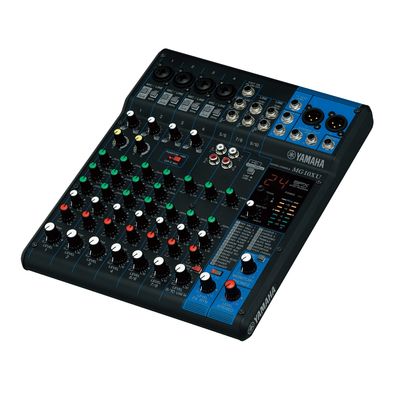

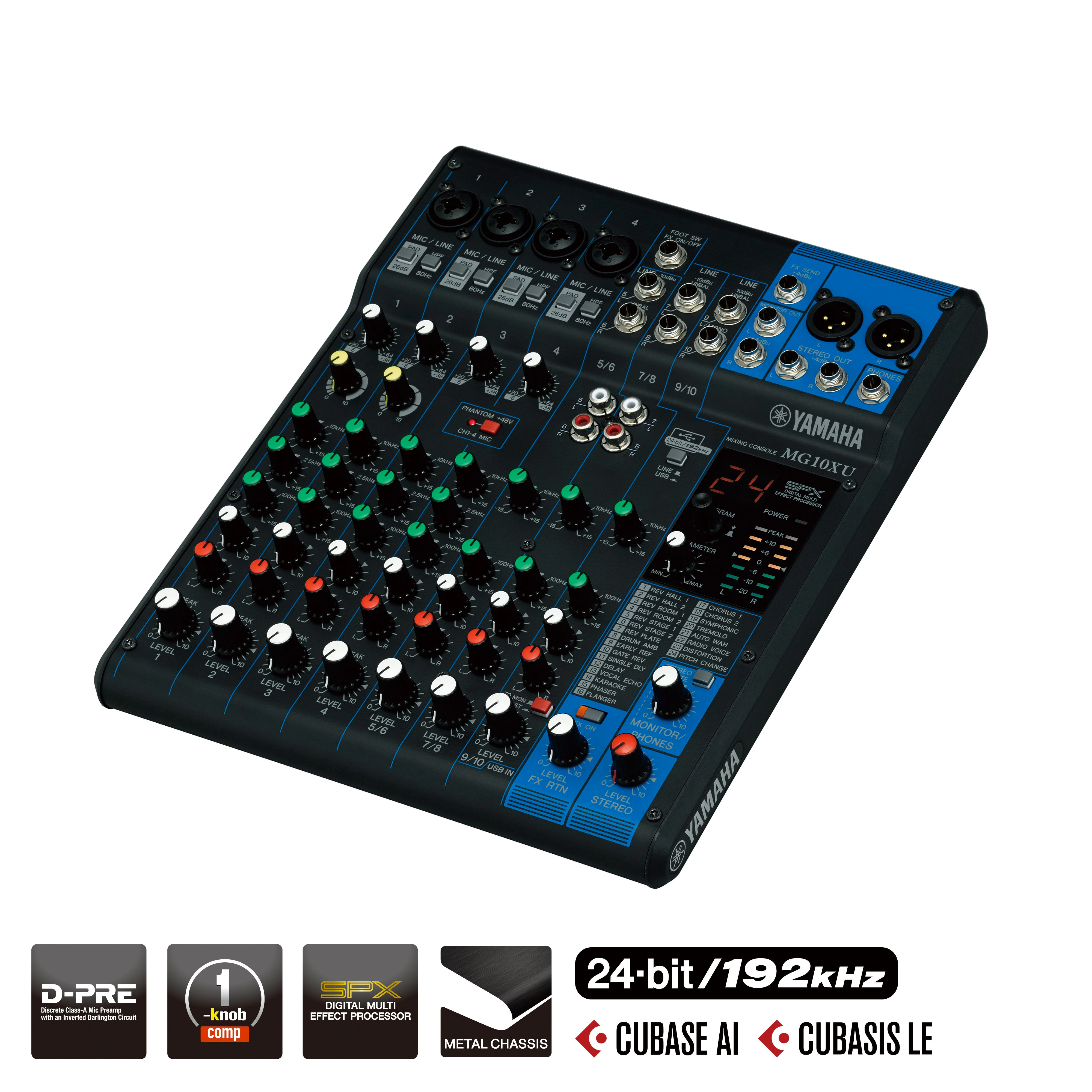

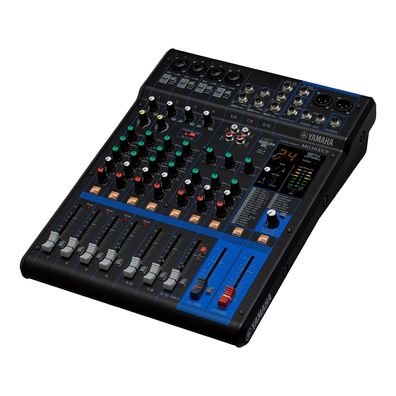

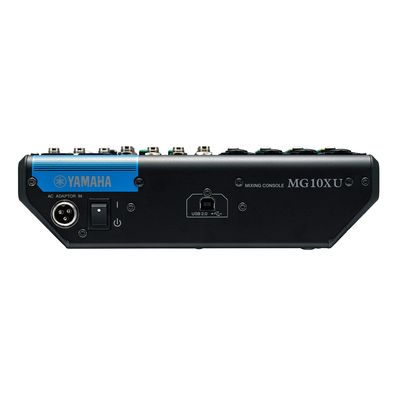

MG10XU 模擬調音臺
10通道調音臺：4個話筒 / 10 個線路輸入 (4 個單聲道 + 3 個立體聲) / 1 立體聲母線 / 1 AUX (包括 FX)
- 4個話筒 / 10個線路輸入 (4個單聲道 + 3個立體聲)
- 1立體聲母線
- 1 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- Cubasis LE（iPad版）可通過App Store 下載
- 含Cubase AI DAW下載版軟件
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 金屬機身
- 外觀尺寸(W×H×D)： 244 mm x 71 mm x 294 mm (9.6"x 2.8"x 11.6")
- 凈重： 2.1 kg (4.63 lbs.)

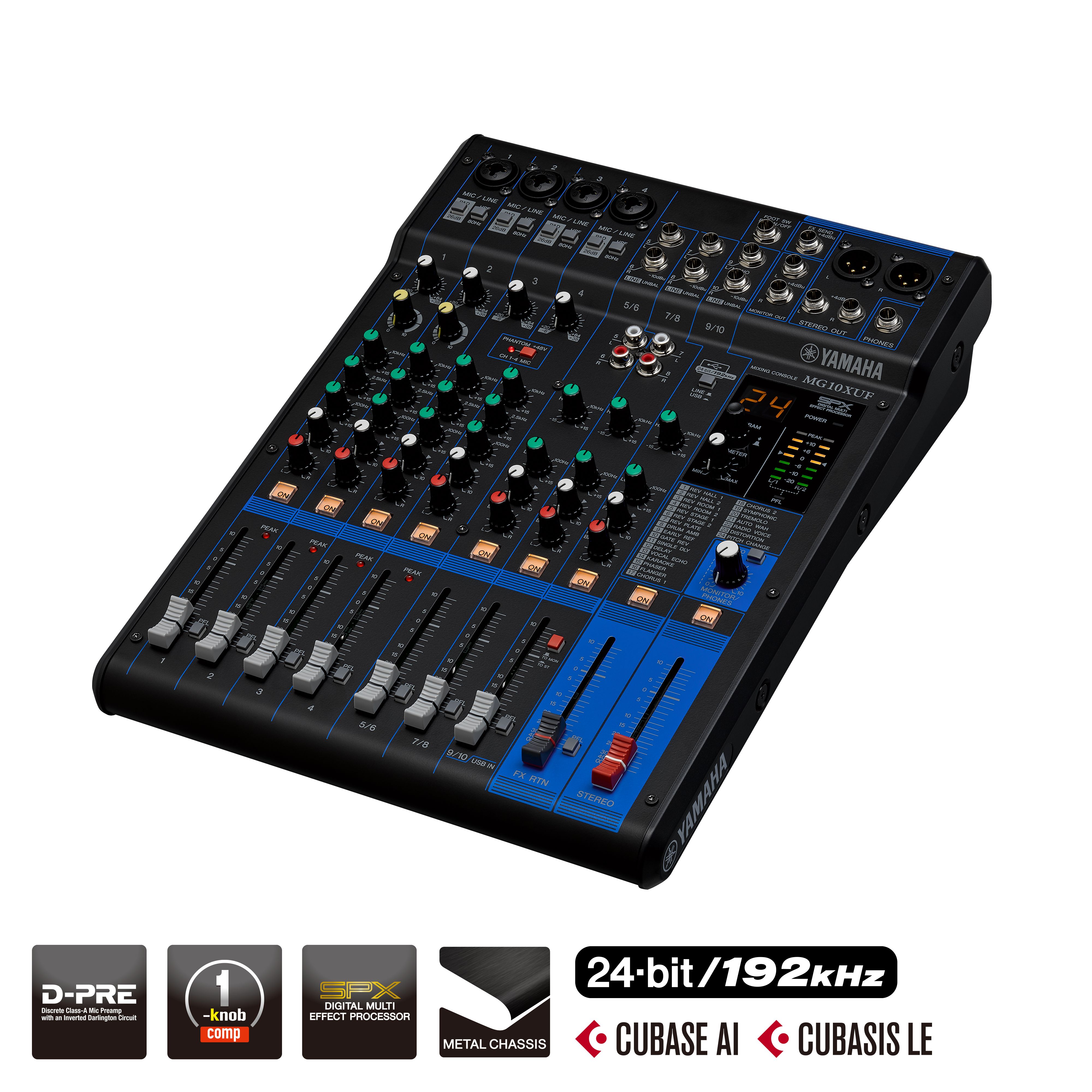

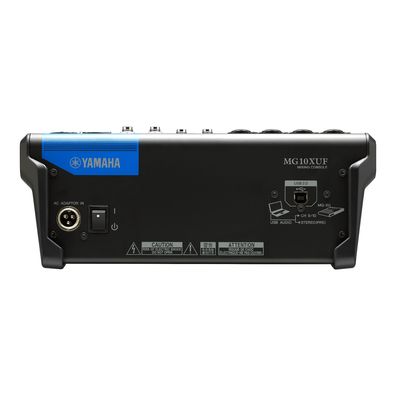

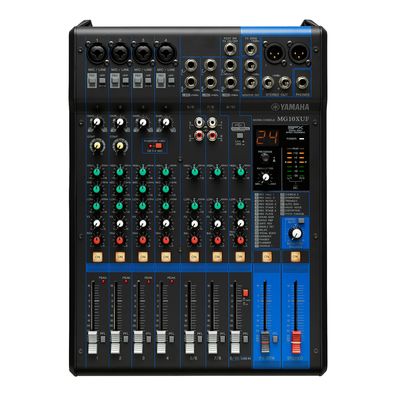

MG10XUF 模擬調音臺
10通道調音臺：4個話筒 / 10 個線路輸入 (4 個單聲道 + 3 個立體聲) / 1 立體聲母線 / 1 AUX (包括 FX)
- 10通道調音臺
- 4個話筒 / 10個線路輸入 (4個單聲道 + 3個立體聲)
- 1立體聲母線
- 1 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 24-bit/192kHz 2進/2出 USB音頻功能
- 通過Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)與iPad (2或更高版本) 連接工作
- 含Cubase AI DAW下載版軟件。
- Cubasis LE（iPad版）可通過App Store 下載。
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 金屬機身
- 外觀尺寸(W×H×D)： 275 mm x 110 mm x 390 mm (10.8" x4.3" x15.4")
- 凈重： 3.3 kg (7.3 lbs.)

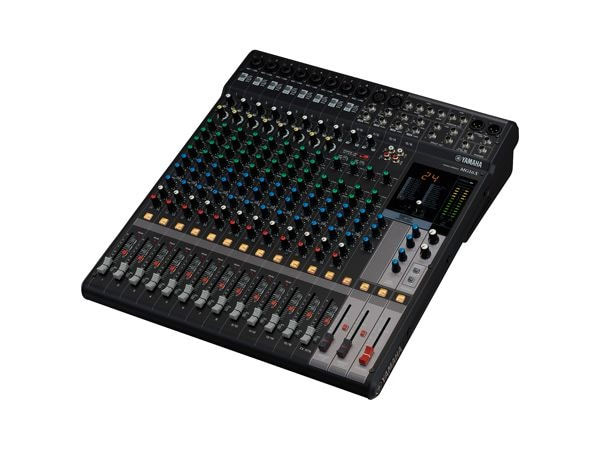

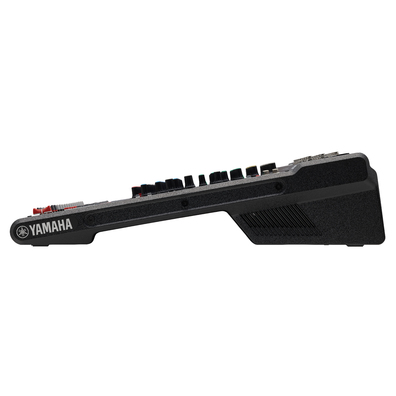

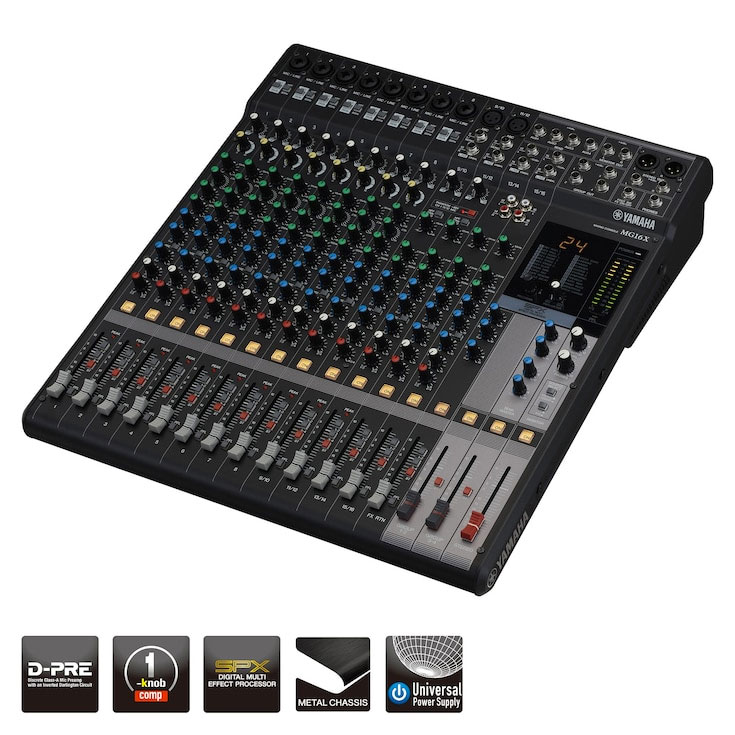

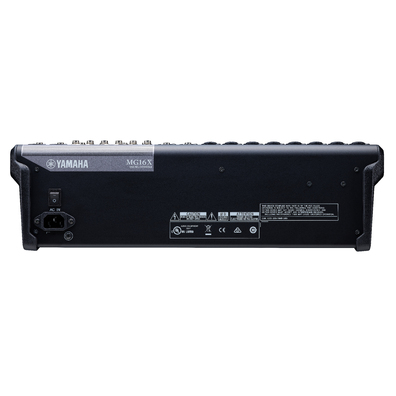

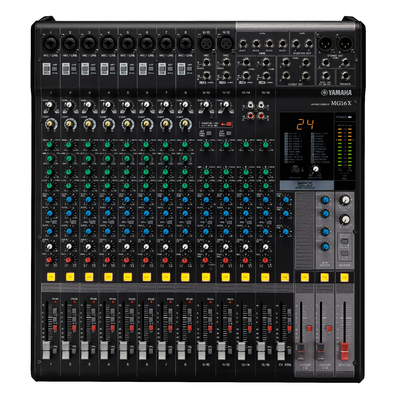

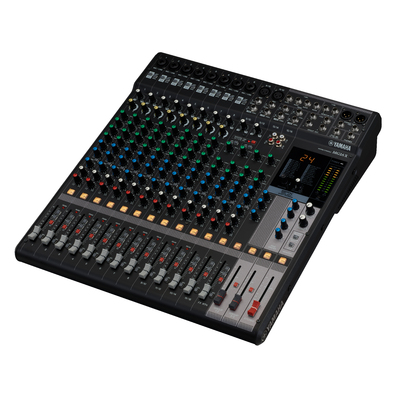

MG16X 模擬調音臺
16通道調音臺：10個話筒 / 16 個線路輸入 (8 個單聲道 + 4 個立體聲) / 4 編組母線 + 1 立體聲母線 / 4 AUX (包括 FX)
- 16通道調音臺
- 10個話筒 / 16個線路輸入 (8個單聲道 + 4個立體聲)
- 4編組母線 + 1立體聲母線
- 4 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 包含機柜安裝套件
- 金屬機身
- 外觀尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- 凈重： 6.8 kg (15.0 lbs.)

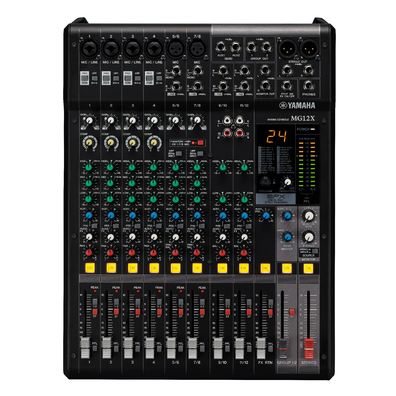

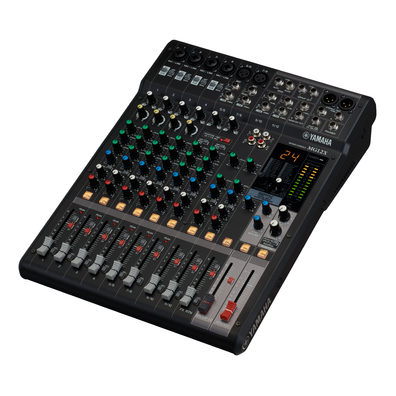

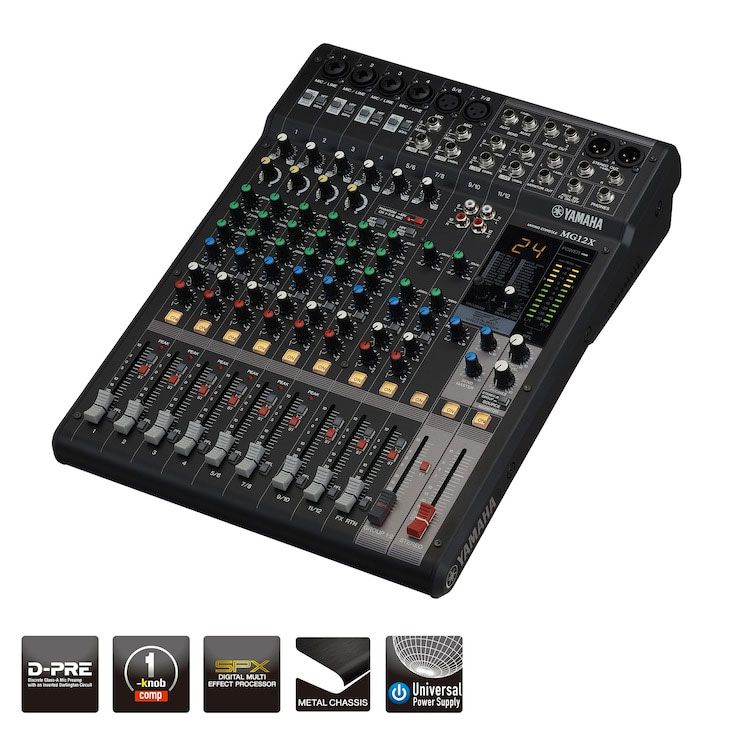

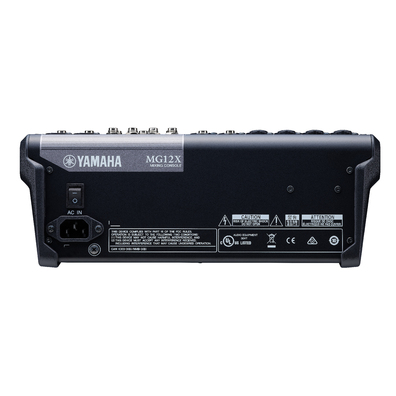

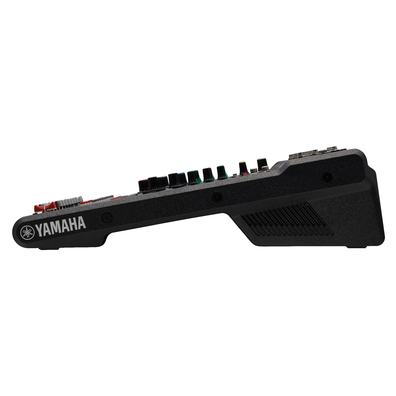

MG12X 模擬調音臺
12通道調音臺：6個話筒 / 12 個線路輸入 (4 個單聲道 + 4 個立體聲) / 2 編組母線 + 1 立體聲母線 / 2 AUX (包括 FX)
- 12通道調音臺
- 6個話筒 / 12個線路輸入 (4個單聲道 + 4個立體聲)
- 2編組母線 + 1立體聲母線
- 2 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 可選購安裝套件 RK-MG12
- 金屬機身
- 外觀尺寸(W×H×D)： 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6")
- 凈重： 4.2 kg (9.3 lbs.)

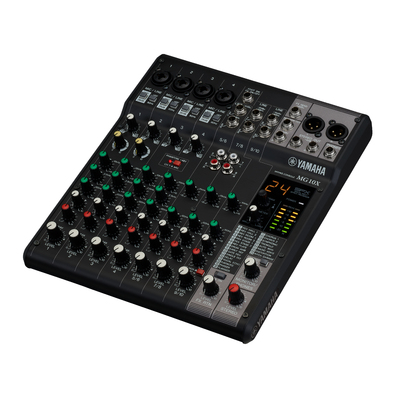

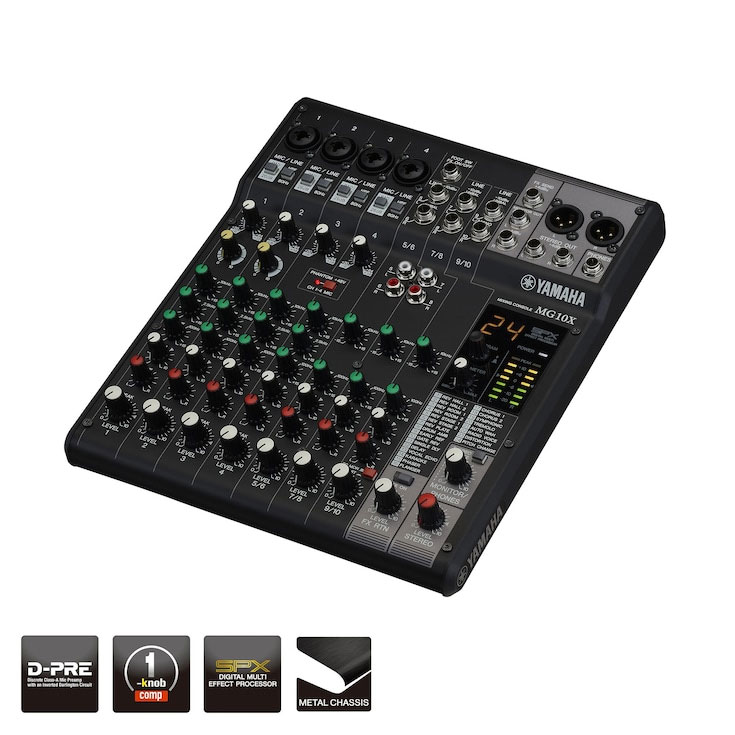

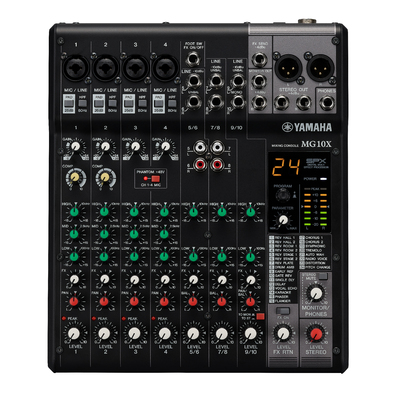

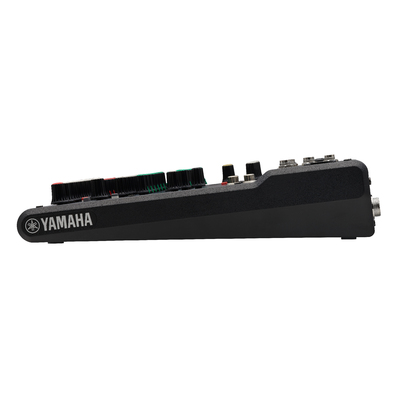

MG10X 模擬調音臺
10通道調音臺：4個話筒 / 10 個線路輸入 (4 個單聲道 + 3 個立體聲) / 1 立體聲母線 / 1 AUX (包括 FX)
- 10通道調音臺
- 4個話筒 / 10個線路輸入 (4個單聲道 + 3個立體聲)
- 1立體聲母線
- 1 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 效果器：SPX，含24組預置效果器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 金屬機身
- 外觀尺寸(W×H×D)： 244 mm x 71 mm x 294 mm (9.6"x 2.8"x 11.6")
- 凈重： 2.1 kg (4.63 lbs.)

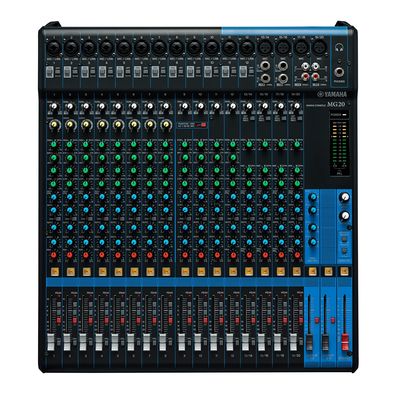

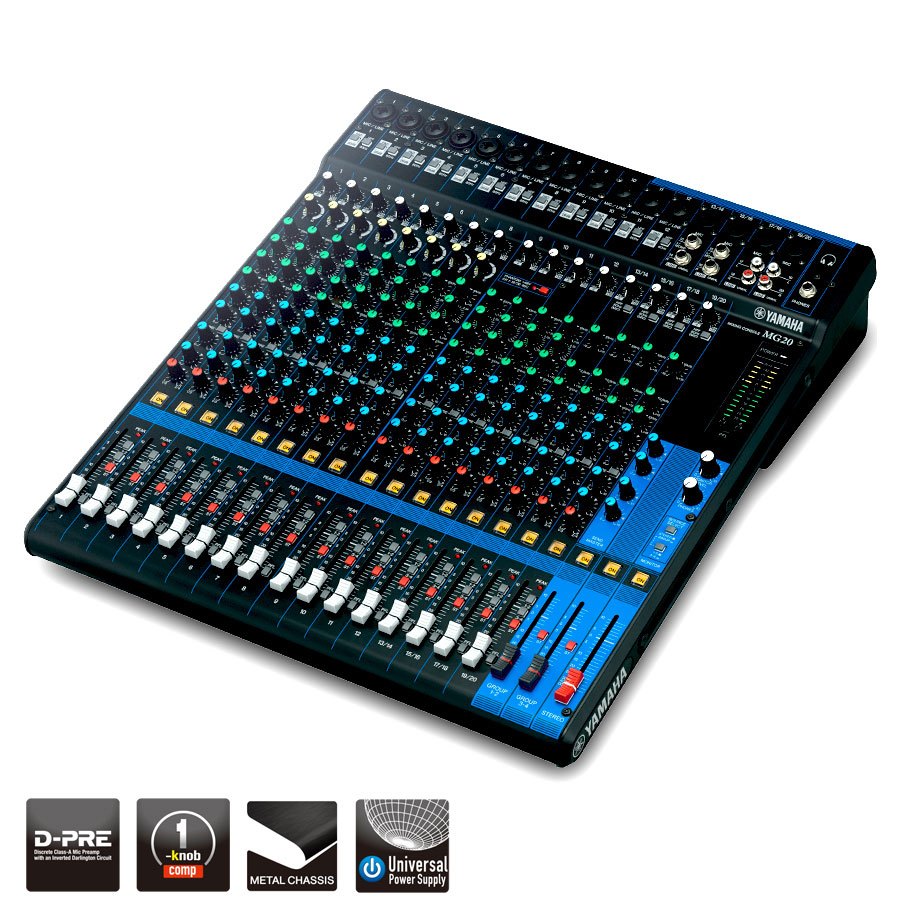

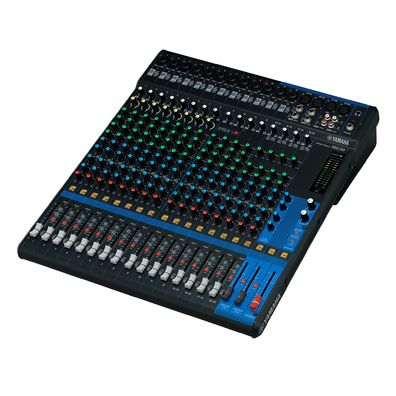

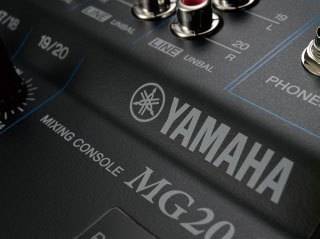

MG20 模擬調音臺
20通道調音臺：16個話筒 / 20 個線路輸入 (12 個單聲道 + 4 個立體聲) / 4 編組母線 + 1 立體聲母線 / 4 AUX (包括 FX)
- 16個話筒 / 20個線路輸入 (12個單聲道 + 4個立體聲)
- 4編組母線 + 1立體聲母線
- 4 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路
- 單旋鈕壓縮器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 包含機柜安裝套件
- 金屬機身
- 外觀尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- 凈重： 6.9kg (15.2 lbs.)

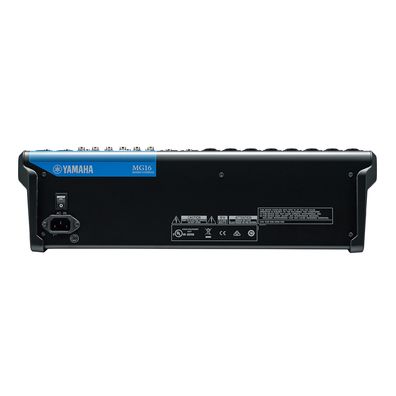

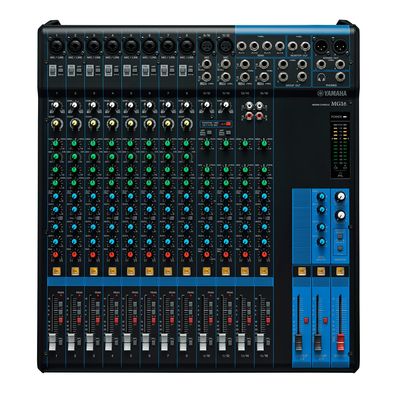

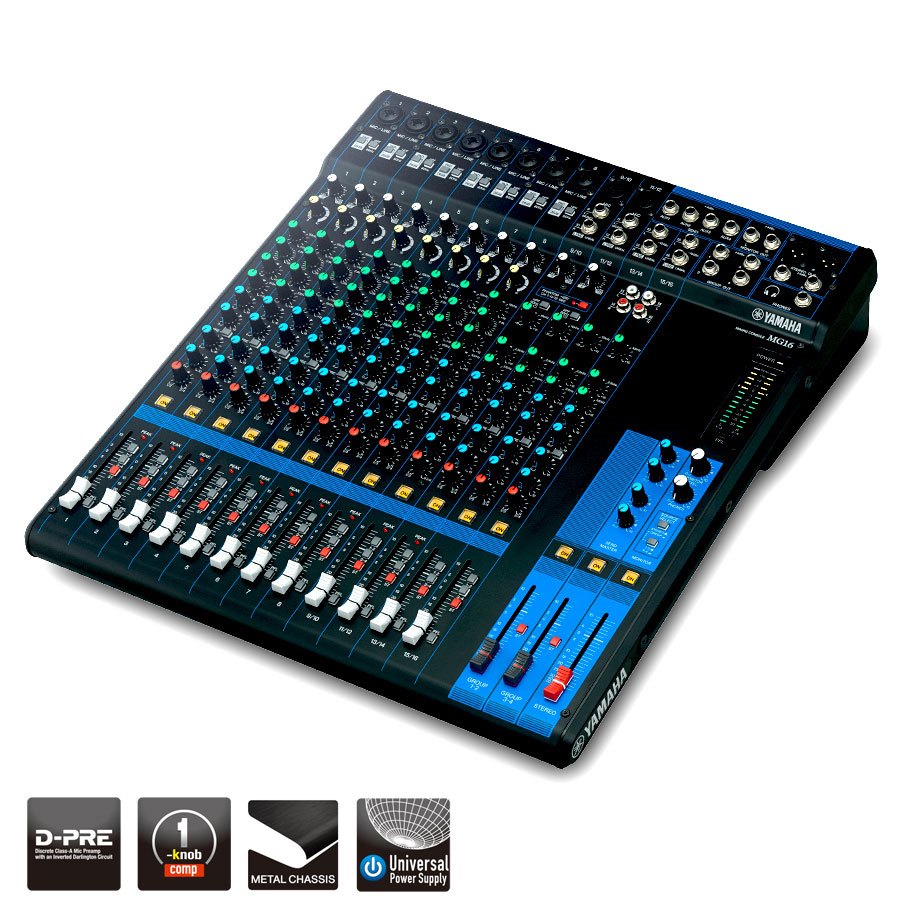

MG16 模擬調音臺
16通道調音臺：10個話筒 / 16 個線路輸入 (8 個單聲道 + 4 個立體聲) / 4 編組母線 + 1 立體聲母線 / 4 AUX (包括 FX)
- 10個話筒 / 16個線路輸入 (8個單聲道 + 4個立體聲)
- 4編組母線 + 1立體聲母線
- 4 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 包含機柜安裝套件
- 金屬機身
- 外觀尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- 凈重： 6.6 kg (14.6 lbs.)

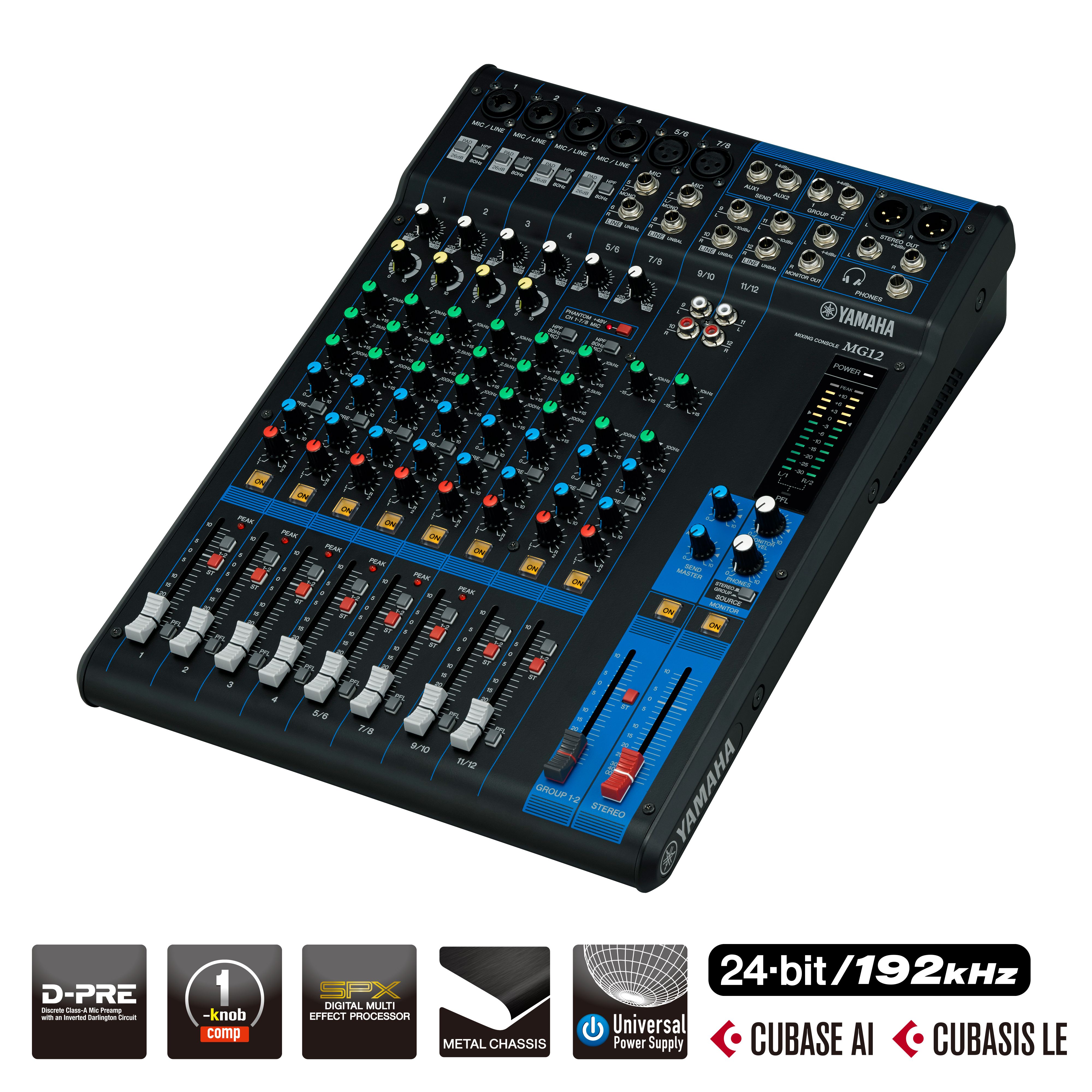

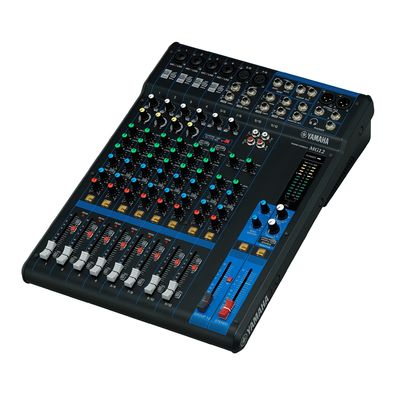

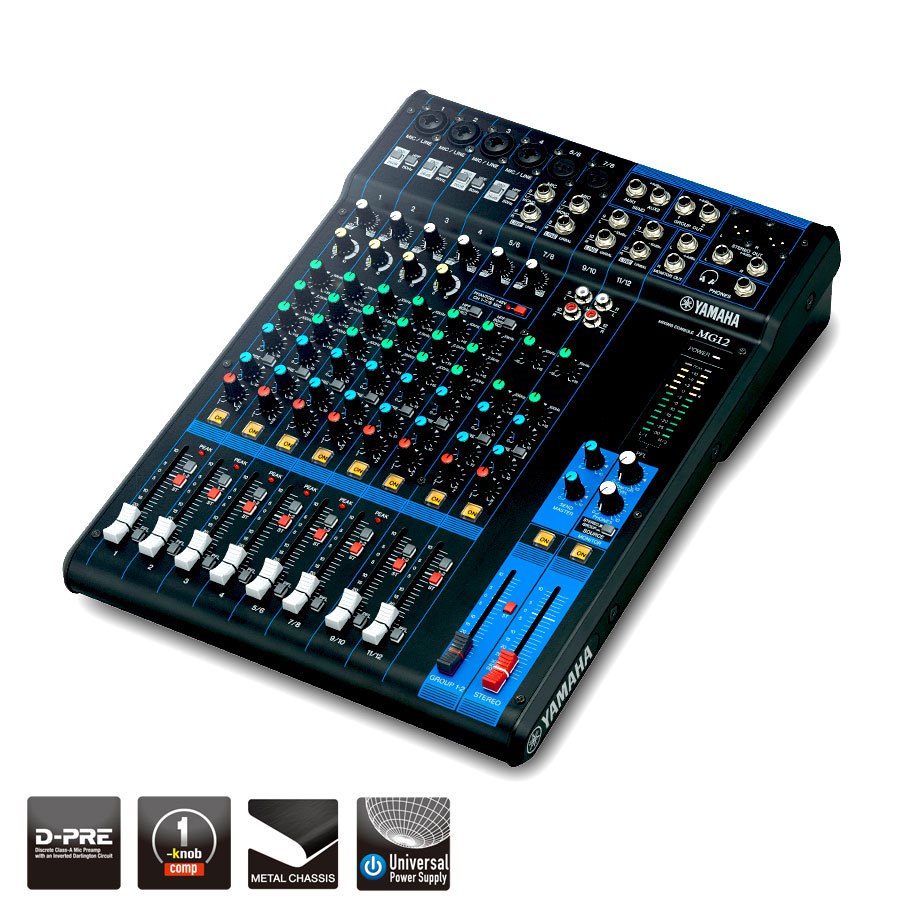

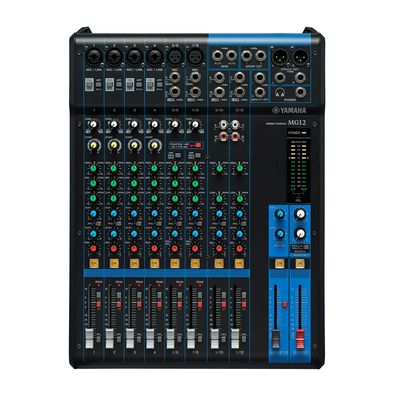

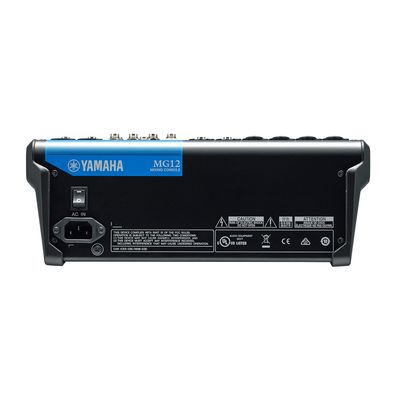

MG12 模擬調音臺
12通道調音臺：6個話筒 / 12 個線路輸入 (4 個單聲道 + 4 個立體聲) / 2 編組母線 + 1 立體聲母線 / 2 AUX (包括 FX)
- 6個話筒 / 12個線路輸入 (4個單聲道 + 4個立體聲)
- 2編組母線 + 1立體聲母線
- 2 AUX (包括FX)
- “D-PRE”話放，帶有倒向晶體管電路。
- 單旋鈕壓縮器
- 單聲道輸入通道上的PAD開關
- +48V幻象供電
- XLR平衡輸出
- 世界通用的內部全局供電
- 可選購安裝套件 RK-MG12
- 金屬機身
- 外觀尺寸(W×H×D)： 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6")
- 凈重： 4.0 kg (8.8 lbs.)
傲視同儕
雅馬哈一直致力于為音響師提供盡可能純正的信號，而不是通過處理或染色提供“特色”聲，MG系列也不例外。以這種通透聲的理念為出發點，該系列調音臺所提供的聲音純凈度和音質已遠勝同類調音臺。

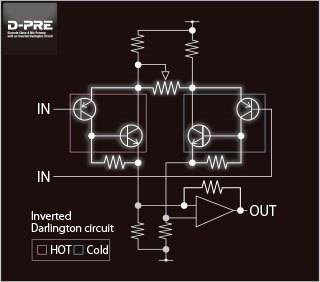

D-PRE（A類離散式話放）
這里是聲音的起點。作為音響師，每一項工作都依賴于您的話放，它可以決定混音工作的方向，以及終的音質好壞。MG系列調音臺配備了雅馬哈錄音棚?的A類離散式話放，這種話放采用由兩個?聯三?管結構的倒向晶體管電路，能為低阻信號提供更多的功率。寬厚自然的低音和平滑、具沖擊力的高音，低的失真，D-PRE話放處理的聲音，頻率范圍驚人地寬廣。因此它們能處理從任何聲源得到的聲音，而不會放大聲音中特定的元素。擁有這樣一個聲音純正的工作平臺，可以免去為“修正”混音所做的過多EQ調節或額外效果操作，從而節省了大量的時間和精力。

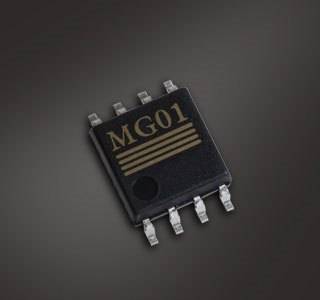

高品質運算放大器
話放決定了聲音的品質，而運放集成電路是話放電路中重要的組成部分。MG系列調音臺內置我們與半導體廠家合作開發的全新高品質定制化MG01運放。盡管很多其它運放將電子設計和功效放在位，但我們與半導體合作廠家的開發首先著眼于聲音品質。MG01重新設計的電路內部，部件甚至布線都經過優化，高品質硅晶體和銅線等材料有助于獲得出色的聲音解析度。

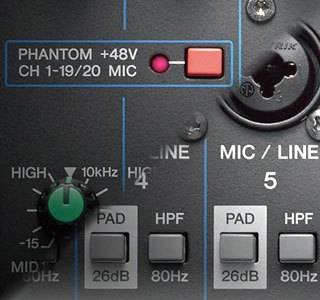

可開關幻象電源和PAD開關
使用幻象供電功能，MG系列能使用電容話筒更大的頻響和更高的音質。帶有PAD開關的輸入通道可以適配MIC到線路電平等各種輸入信號，PAD開關可以衰減演奏中常用的通過話筒拾音的樂器產生的較高輸入信號，避免產生嚴重影響混音的削波失真。
我們的調音臺，您的聲音
在您喜歡的樂曲中，您聽到過不使用EQ的吉他或完全未經處理的人聲嗎？可能從來沒有。雅馬哈調音臺以其平直的響應和純凈的音質著稱于世，但專業調音工作往往需要在完美獲取樂器演奏或人聲原音的基礎上進行更多處理。MG系列采用了諸多只有雅馬哈調音臺上才配備的先進功能，因此能提供制作您個人高品質聲音的強大工具。

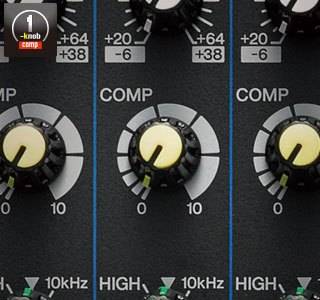

單旋鈕壓縮器
壓縮功能在幾乎任何錄音或擴聲環境中都堪稱重要角色，它可以改變音頻信號動態的電平，無論充滿活力的吉他，還是強勁有力的貝司，抑或緊密的軍鼓或清晰的人聲。但是，即便使用基本的外接壓縮器，想要高效熟練使用，其復雜性也不得不使操作人員耗費大量的時間來調節。雅馬哈原創的單旋鈕壓縮器技術，是當今工業標準?的壓縮器，能夠一鍵化旋轉操作，快速執行操作并獲得佳壓縮設置。

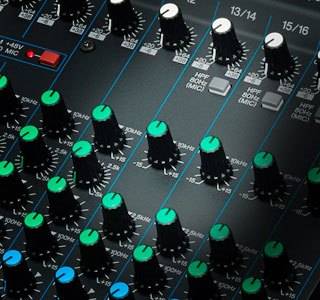

EQ和高通濾波器
精確調整音色時，有效的手段是可靠的均衡操作。MG系列充分運用雅馬哈制造專業音頻器材的豐富經驗，在每個單聲道通道上配備了三段均衡器，因此能夠地控制聲音。高通濾波器可以消除不需要的低頻噪音，從而得到過渡平滑，效果清晰的混音。
AUX/效果發送/編組
MG系列調音臺還帶有AUX發送，可以整合外接的效果器、輸出到外接錄音器材或饋送給監聽系統，從而擴展您的擴聲或錄音方案。它還提供了主發送控制器。MG06 / 06X 和 MG10 / 10XU 帶有單獨的立體聲母線。全部其它型號另外配備了一到兩個立體聲編組母線和輸出口，可以方便地執行通道編組操作。立體聲和編組母線的分配開關位于每個通道推子的旁邊。

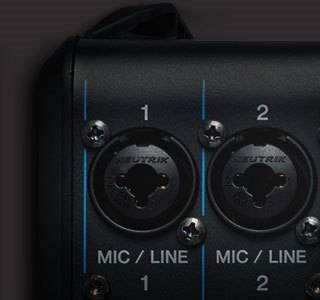

多種輸入/輸出接口
所有型號的單聲道話筒/線路通道和XLR立體聲通道上，都使用了高品質的Neutrik?平衡XLR插口。每個單聲道輸入口都配有combo插口，既可以連接話筒信號又可以連接線路信號。兩組立體聲輸入口配有XLR和phone型接口，其中的XLR可以連接MIC信號，兩個接收LINE信號的phone型口既可接收單聲道又可接收立體聲信號。(除了10通道型號)另外兩個立體聲通道的功能取決于型號:20通道型號上，XLR可以接收MIC信號，兩個RCA接口可以接收單聲道或立體聲的LINE信號。而16通道和12通道型號上，兩個phone型口能夠將LINE信號接收為立體聲。另外，每個立體聲通道都帶有2TR in (RCA 接口)，能作為CD機等外接聲源的獨立輸入口使用。10通道型號配有附加的立體聲通道，它具備一對phone型口，可以接收LINE信號。XU 型號上，任何通過USB線發送來的聲源信號都可以分配到某一個立體聲通道。對于主立體聲輸出口(XLR L/R, TRS phone型 L/R), MG系列調音臺配備了多種輸出接口組,包括GROUP OUT (TRS phone型), AUX/FX OUT (TRS phone型), MONITOR OUT (TRS phone 型L/R),和 HEADPHONE OUT (立體聲輸出)口，使用戶能將輸出信號選擇為監聽、主控等特定用途。
LED電平表
簡單易用的LED電平表可以精確地監視輸出電平。

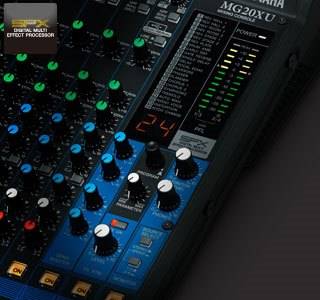

內建 SPX數字效果器
無論音樂或非音樂用途，效果器都能在混音中起到修飾作用并添加專業感。MG X / XU型號帶有雅馬哈廣受贊譽的SPX數字多效果器，它內含24套強大的可編輯數字效果，從講演人聲的深度調節到現場演奏的色彩和聲音氛圍調節，各種用途中它都是加強混音的強大工具。特別是高品質的混響和延遲，能夠真實自然地擴展聲音的空間感。您還可以連接選購的FC5踏板開關，控制效果器的打開/關閉。(MG10XU / 12XU / 16XU / 20XU)
耐久性設計
諸如演唱會、錄音以及固定安裝用途中，您的調音臺可能需要應對多種環境條件和風險。過大的濕度、不穩定的供電或顛簸的行程都可能危害調音臺，往往導致昂貴耗時的維修和壽命的降低。MG系列調音臺已針對加強堅固性問題進行了重新設計，在加入具備更大靈活性的實用功能的同時，使其能長期處于高性能運行狀態。
金屬機身
MG系列調音臺采用堅固、抗沖擊的粉末噴涂金屬機殼，耐久性無與倫比。波浪狀的圓潤外觀設計利于快速散熱，內部設計中，供電模塊獨立于模擬電路，利于降低噪音的產生幾率，同時增加內部部件的壽命。為確保性能更加穩定，旋鈕控制器全部設計在機殼表面, 這樣從機殼本身到內部電路板及其下方的零件，都不會受到任何的碰撞和擠壓。

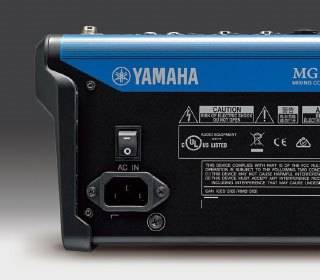

內部全局供電
由于使用了內部全局供電方式，MG系列調音臺可以在全世界任何地區無憂操作，即使在供電不穩的和地區，也沒有損壞供電模塊的潛在危險。內部供電方式還可以簡化固定安裝用途中機架安裝的復雜程度，不必使用繁雜的適配器額外進行連接。 (* 具備內部全局供電的型號：MG12 / 16 / 20 / 12XU / 16XU / 20XU)

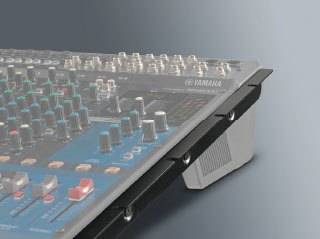

機柜安裝套裝
16通道和20通道型號的 MG系列包含機柜掛耳，為您提供了機柜和桌面兩種安裝選擇。它們使用方便，適用于多種安裝和便攜用途。特別耐久，它們的圓潤設計可實現安全牢固的無憂安裝,將安裝時間和付出精力降到低。
*可選配機柜安裝套件 "RK-MG12" 用于 MG12/MG12XU。
XLR 接口
主立體聲輸出包括XLR型接口，它可以插入后鎖死，防止插頭意外斷開。這些專業接口牢固可靠，即使在苛刻的應用環境中也能保證穩定的信號傳輸。

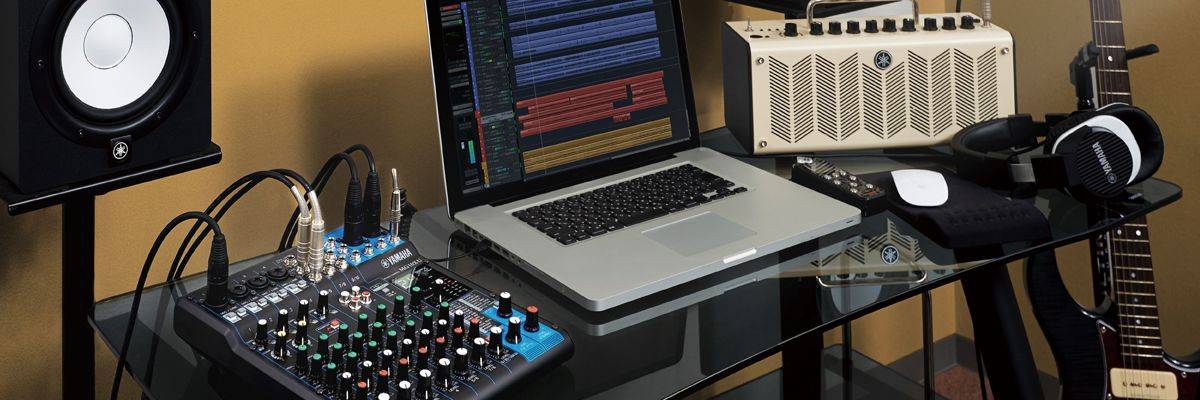

Create, record… listen
MG系列調音臺具備與雅馬哈專業?調音臺錄音操作的相同數字連接能力。利用行業的數字技術優勢，它在插件、演奏、錄音到欣賞創作成果等階段都比以往更加方便。

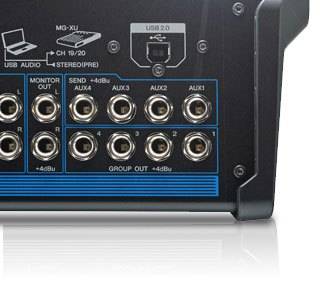

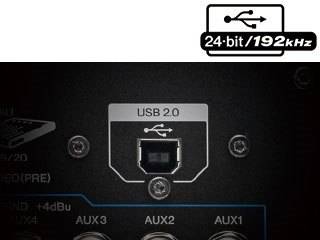

24-bit /192kHz 2-進/2-出 USB 音頻接口功能
MG系列調音臺具備靈活的數字連接能力，能方便快捷地實現高精度-數字內容的回放。只需通過USB即可連接到您的計算機，通過蘋果公司出品的Camera Connection Kit / Lightning to USB Camera Adapter (連接適配器)還可連接到iPad/iPhone (2或更高版本)。USB協議使用異步數據傳輸方式。音頻數據的發送基于來自MG的高精確度的音頻字時鐘信號，從而實現高品質的錄音和回放。

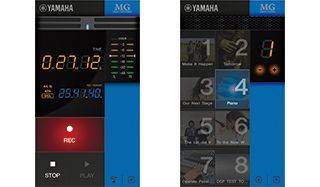

MG 錄音及播放
簡單地將 iPhone / iPad 連接到任何 MG 系列 XU 型號，MG Rec & Play 軟件可實現高質量錄制，以及快速輕松地播放歌曲和音效。這種直觀的應用程序可用于多種用途，例如錄制歌曲創作、樂隊排練和現場演出，或為現場音樂會或娛樂活動或派對提供背景音樂或音效。（適用型號：MG10XU / 10XUF / 12XU / 12XUK / 16XU / 20XU)
*需要蘋果公司 iPad Camera Connection Kit/ Lightning to USB Camera Adapter

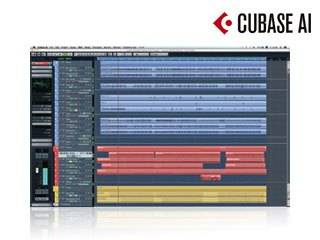

Cubase AI
MG XU 型號附贈下載版Steinberg Cubase AI軟件。作為業界先進、綜合化的DAW軟件，Steinberg的Cubase引領潮流，為用戶提供了靈活而強大的音樂制作平臺。Cubase AI具備與廣受贊譽的Cubase相同的核心技術和界面。(* 具體附贈型號為：MG10XU MG12XU MG16XU MG20XU)

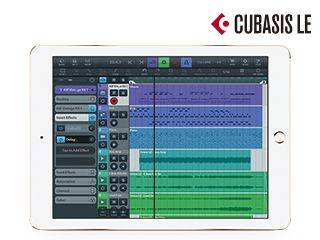

Cubasis LE
iPad應用程序Cubasis LE全新登場，Cubasis LE可在App Store免費下載。通過Steinberg的Cubasis LE應用程序，只需要USB線纜iPad與MG10XU相連接，即可在iPad上輕松實現音頻的混音、剪輯、錄音。LE能夠支持4音頻通道和4MIDI通道，外加2個物理輸入/立體聲輸出支持，與Cubasis相比，LE的操作更快速、更便捷！
通用技術規格
| MG20XU | MG16XU | MG12XU | ||
|---|---|---|---|---|
| 頻響 | 輸入到STEREO OUT | +0.5 dB/-1.5 dB (20 Hz到48kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 | ||
| 總諧波失真(THD+N) | 輸入到STEREO OUT | 0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.005 % @ +24dBu (1kHz),GAIN旋鈕:小 | ||
| 嗡音&噪音*1(20 Hz 到20 kHz) | 同等輸入噪音 | -128 dBu (Mono 輸入通道，Rs:150Ω,GAIN旋鈕：大） | ||
| 殘余輸出噪音 | -102 dBu (STEREO OUT, STEREO主推子：小) | |||
| 串擾(1kHz)*2 | -78 dB | |||
| 輸入通道 | Mono [MIC/LINE] | 12 | 8 | 4 |
| Mono/Stereo [MIC/LINE] | 4 | 2 | 2 | |
| Stereo [LINE] | 0 | 2 | 2 | |
| 輸出通道 | STEREO OUT | 2 | ||
| MONITOR OUT | 1 | |||
| PHONES | 1 | |||
| AUX SEND | 4 | 4 | 2 | |
| GROUP OUT | 4 | 4 | 2 | |
| 母線 | 立體聲：1,編組：4,AUX(MG20XU:包括FX) | 立體聲：1,編組：4,AUX(MG16XU:包括FX) | 立體聲：1,編組：2,AUX(MG12XU:包括FX) | |
| 輸入通道功能 | PAD (Mono) | 26 dB | ||
| HPF(Mono, Mono/Stereo) | 80 Hz, 12 dB/倍頻程 (Mono/Stereo:僅MIC) | |||
| COMP (Mono) | 單旋鈕壓縮（增益/閾值/比例）閾值：+22 dBu至-8 dBu，比例：1:1到4:1，輸出電平：0 dB到7dB 起音時間：約 25msec，釋音時間：約300msec | |||
| EQ | HIGH:增益：+15 dB/-15dB,頻率：10kHz斜率 | |||
| MID:增益：+15dB/-15dB,頻率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值 | MID:增益：+15dB/-15dB,頻率：2.5kHz峰值 | |||
| LOW:增益：+15dB/-15dB,頻率：100Hz斜率 | ||||
| PEAK LED (Mono) | 當post EQ信號到達削幅失真以下3dB時LED亮起 | |||
| 電平表 | 監聽前LEVEL | 2x12 - 點距LED電平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] | ||
| 內建數字效果(僅XU型號) | SPX算法 | 24編程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 開/關) | ||
| USB音頻(僅XU型號) | 2 IN / 2 OUT | USB音頻2.0兼容 采樣率：大192kHz,Bit深度：24-bit | ||
| 幻象電源電壓 | +48V | |||
| 功率要求 | AC 100 – 240 V, 50 / 60 Hz | |||
| 功耗 | 36W | 30W | 22W | |
| 外觀尺寸(W x H x D) | 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") | 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") | 308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6") | |
| 凈重 | MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.) | MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.) | MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.) | |
| 包含附件 | 使用說明說，技術規格，AC電源，Cubase Al下載信息(XU Models) 機柜安裝套件(MG20XU, MG20, MG16XU, MG16) | |||
| 可選購配件 | 機柜安裝套件：RK-MG12(供MG12XU, MG12使用),踏板開關：FC5(XU型號) | |||
| 操作溫度 | 0到40?C | |||
0dBu = 0.775Vrms信號發生器的輸出阻抗(Rs) = 150Ω
如未指定，所有電平控制器都為標稱
*1噪音以A-weighting濾波器測量，*2串擾以1kHz帶通濾波器測得。

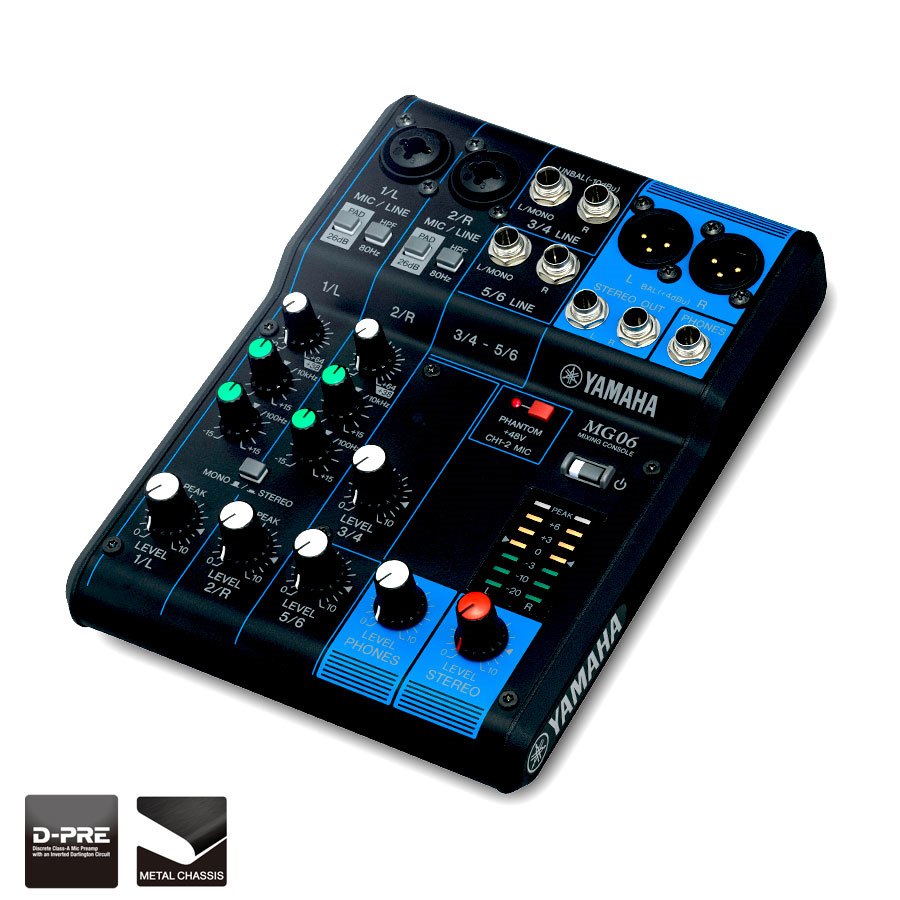

| MG10XU | MG06X | ||
|---|---|---|---|
| 頻響 | 輸入到STEREO OUT | +0.5 dB/-1.0 dB (20 Hz到48kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 | +0.5 dB/-0.5 dB (20 Hz到20kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 |
| 總諧波失真(THD+N) | 輸入到STEREO OUT | 0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.003 % @ +24dBu (1kHz),GAIN旋鈕:小 | 0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.003 % @ +18dBu (1kHz),GAIN旋鈕:小 |
| 嗡音&噪音*1(20 Hz 到20 kHz) | 同等輸入噪音 | -128 dBu (Mono輸入通道，Rs:150Ω,GAIN旋鈕：大 | |
| 殘余輸出噪音 | -102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋鈕：小) | ||
| 串擾(1kHz)*2 | -83 dB | -88 dB | |
| 輸入通道 | 10通道，單聲道[MIC/LINE]：4,立體聲[LINE]:3 | 6通道：單聲道[MIC/LINE]:2,立體聲[LINE]:2 | |
| 輸出通道 | STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1 | STEREO OUT:2, PHONES:1 | |
| 母線 | 立體聲：1,AUX[FX],1 | 立體聲：1 | |
| 輸入通道功能 | PAD (Mono) | 26 dB | 26 dB |
| HPF(Mono) | 80 Hz, 12 dB/倍頻程 | 80 Hz, 12 dB/倍頻程 | |
| COMP (Mono) | 單旋鈕壓縮器閾值：+22 dBu到-8 dBu,比例： 1:1到4:1,輸出電平：0 dB到7dB 起音時間：約 25毫秒，釋音時間：約300毫秒 | - | |
| EQ HIGH | 增益：+15dB/-15dB,頻率：10kHz斜率 | (Mono)增益：+15dB/-15dB,頻率：10kHz斜率 | |
| EQ MID | 增益：+15dB/-15dB,頻率：2.5kHz斜率 | - | |
| EQ LOW | 增益：+15dB/-15dB,頻率：100Hz斜率 | (Mono)增益：+15dB/-15dB,頻率：100Hz斜率 | |
| PEAK LED (Mono) | 當EQ后信號到達失真以下3dB時LED打開 | 當EQ后信號到達失真以下3dB時LED打開 | |
| 電平表 | Post STETREO LEVEL旋鈕 | 2x7 - 點距LED電平表[PEAK, +10, +6, 0, -6, -10, -20 dB] | 2x7 - 點距LED電平表[PEAK, +6, +3, 0, -3, -10, -20 dB] |
| 內建數字效果 | SPX算法 | 24編程(MG10XU) | 6編程(MG06XU) |
| USB音頻(MG10XU型號) | 2 IN / 2 OUT | USB音頻2.0兼容 采樣率：大192kHz,Bit深度：24-bit(MG10XU) | - |
| 幻象電源電壓 | +48V | +48V | |
| 電源適配器 | PA-10(AC38 VCT,0.62A,電纜長度=3.6m)或Yamaha推薦的相同檔次產品 | PA-130(DC12 V/1.0A,線長=1.8m),120V，60Hz MU18(DC12V/1.5A,線長=1.5m),100V-240V,50Hz/60Hz或雅馬哈推薦的相同檔次產品 | |
| 功耗 | 22.9W | 12W | |
| 外觀尺寸(W x H x D) | 244 mm x 71 mm x 294 mm(9.6"x 2.8"x 11.6") | 149 mm x 62 mm x 202 mm(5.9"x 2.4"x 7.9") | |
| 凈重 | MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.) | MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.) | |
| 包含附件 | AC適配器，使用說明書，Cubase Al下載信息(MG10XU),技術規格 | AC電源適配器，使用說明書，技術規格 | |
| 可選購配件 | 話筒架適配器：BMS-10A，踏板開關：FC5(MG10XU) | ||
| 操作溫度 | 0到40?C | ||
0dBu = 0.775Vrms信號發生器的輸出阻抗(Rs) = 150Ω
如未指定，所有電平控制器都為標稱
*1噪音以A-weighting濾波器測量，*2串擾以1kHz帶通濾波器測得。

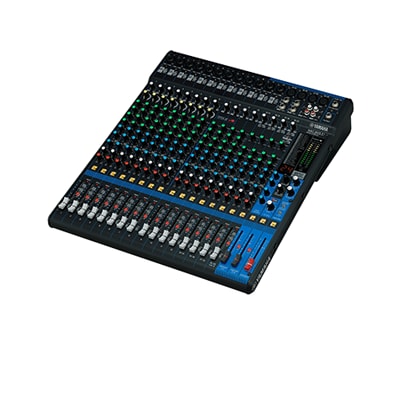

| MG20 | MG16 | MG12 | ||
|---|---|---|---|---|
| 頻響 | 輸入到STEREO OUT | +0.5 dB/-1.5 dB (20 Hz到48kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 | ||
| 總諧波失真(THD+N) | 輸入到STEREO OUT | 0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.005 % @ +24dBu (1kHz),GAIN旋鈕:小 | ||
| 嗡音&噪音*1(20 Hz 到20 kHz) | 同等輸入噪音 | -128 dBu (Mono輸入通道，Rs:150Ω,GAIN旋鈕：大 | ||
| 殘余輸出噪音 | -102 dBu (STEREO OUT, STEREO主推子：小) | |||
| 串擾(1kHz)*2 | -78 dB | |||
| 輸入通道 | Mono [MIC/LINE] | 12 | 8 | 4 |
| Mono/Stereo [MIC/LINE] | 4 | 2 | 2 | |
| Stereo [LINE] | 0 | 2 | 2 | |
| 輸出通道 | STEREO OUT | 2 | ||
| MONITOR OUT | 1 | |||
| PHONES | 1 | |||
| AUX SEND | 4 | 4 | 2 | |
| GROUP OUT | 4 | 4 | 2 | |
| 母線 | 立體聲：1,編組：4,AUX(MG20XU:包括FX) | 立體聲：1,編組：4,AUX(MG16XU:包括FX) | 立體聲：1,編組：2,AUX(MG12XU:包括FX) | |
| 輸入通道功能 | PAD (Mono) | 26 dB | ||
| HPF(Mono, Mono/Stereo) | 80 Hz, 12 dB/倍頻程 (Mono/Stereo:僅MIC) | |||
| COMP (Mono) | 單旋鈕壓縮器（增益/閾值/比例）閾值：+22 dBu至-8 dBu，比例：1:1到4:1，輸出電平：0 dB到7dB 起音時間：約 25msec，釋音時間：約300msec | |||
| EQ | HIGH:增益：+15 dB/-15dB,頻率：10kHz斜率 | |||
| MID:增益：+15dB/-15dB,頻率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值 | MID:增益：+15dB/-15dB,頻率：2.5kHz峰值 | |||
| LOW:增益：+15dB/-15dB,頻率：100Hz斜率 | ||||
| PEAK LED (Mono) | 當post EQ信號到達削幅失真以下3dB時LED亮起 | |||
| 電平表 | 監聽前LEVEL | 2x12 - 點距LED電平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] | ||
| 內建數字效果(僅XU型號) | SPX算法 | 24編程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 開/關) | ||
| USB音頻(僅XU型號) | 2 IN / 2 OUT | USB音頻2.0兼容 采樣率：大192kHz,Bit深度：24-bit | ||
| 幻象電源電壓 | +48V | |||
| 功率要求 | AC 100 – 240 V, 50 / 60 Hz | |||
| 功耗 | 36W | 30W | 22W | |
| 外觀尺寸(W x H x D) | 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") | 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") | 308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6") | |
| 凈重 | MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.) | MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.) | MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.) | |
| 包含附件 | 使用說明說，技術規格，AC電源，Cubase Al下載信息(XU Models) 機柜安裝套件(MG20XU, MG20, MG16XU, MG16) | |||
| 可選購配件 | 機柜安裝套件：RK-MG12(供MG12XU, MG12使用),踏板開關：FC5(XU型號) | |||
| 操作溫度 | 0到40?C | |||
0dBu = 0.775Vrms信號發生器的輸出阻抗(Rs) = 150Ω
如未指定，所有電平控制器都為標稱
*1噪音以A-weighting濾波器測量，*2串擾以1kHz帶通濾波器測得。

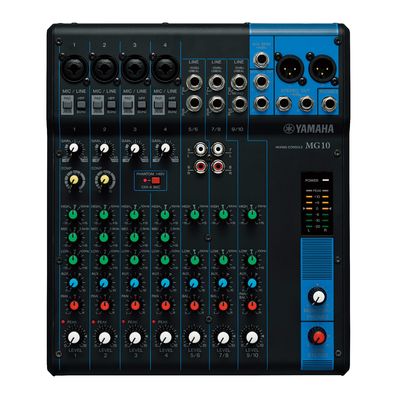

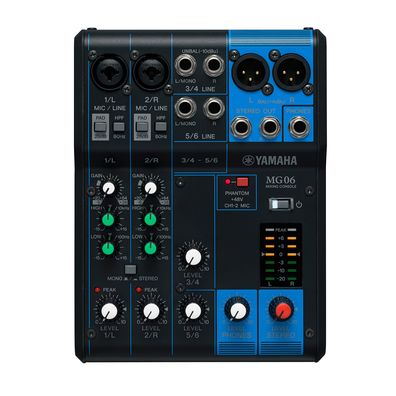

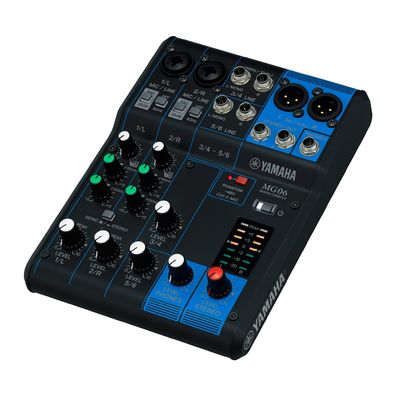

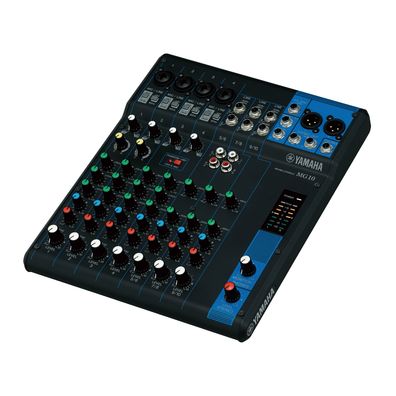

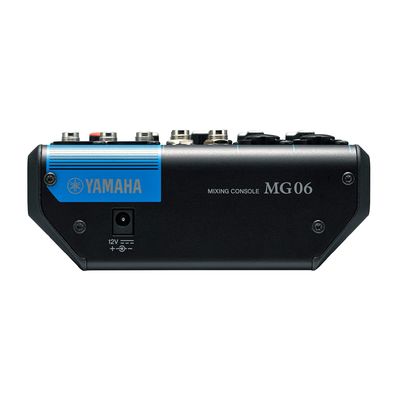

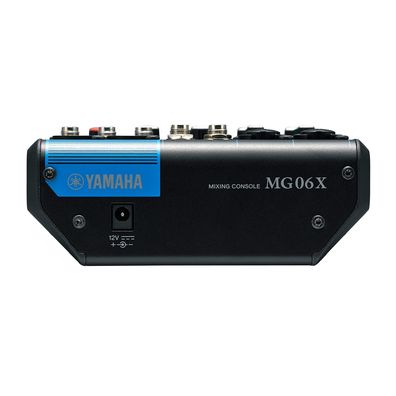

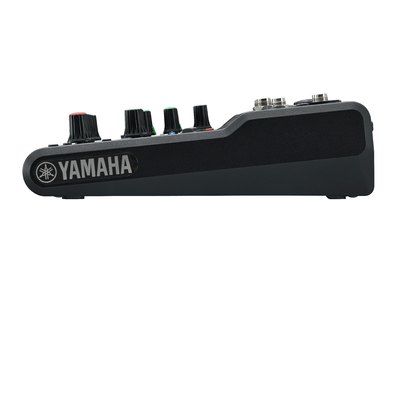

| MG10XU | MG06X | ||
|---|---|---|---|
| 頻響 | 輸入到STEREO OUT | +0.5 dB/-1.0 dB (20 Hz到48kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 | +0.5 dB/-0.5 dB (20 Hz到20kHz),參考額定輸出電平@ 1kHz, GAIN旋鈕:小 |
| 總諧波失真(THD+N) | 輸入到STEREO OUT | 0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.003 % @ +24dBu (1kHz),GAIN旋鈕:小 | 0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋鈕:小 0.003 % @ +18dBu (1kHz),GAIN旋鈕:小 |
| 嗡音&噪音*1(20 Hz 到20 kHz) | 同等輸入噪音 | -128 dBu (Mono輸入通道，Rs:150Ω,GAIN旋鈕：大 | |
| 殘余輸出噪音 | -102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋鈕：小) | ||
| 串擾(1kHz)*2 | -83 dB | -88 dB | |
| 輸入通道 | 10通道，單聲道[MIC/LINE]：4,立體聲[LINE]:3 | 6通道：單聲道[MIC/LINE]:2,立體聲[LINE]:2 | |
| 輸出通道 | STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1 | STEREO OUT:2, PHONES:1 | |
| 母線 | 立體聲：1,AUX[FX],1 | 立體聲：1 | |
| 輸入通道功能 | PAD (Mono) | 26 dB | 26 dB |
| HPF(Mono) | 80 Hz, 12 dB/倍頻程 | 80 Hz, 12 dB/倍頻程 | |
| COMP (Mono) | 單旋鈕壓縮器閾值：+22 dBu到-8 dBu,比例： 1:1到4:1,輸出電平：0 dB到7dB 起音時間：約 25毫秒，釋音時間：約300毫秒 | - | |
| EQ HIGH | 增益：+15dB/-15dB,頻率：10kHz斜率 | (Mono)增益：+15dB/-15dB,頻率：10kHz斜率 | |
| EQ MID | 增益：+15dB/-15dB,頻率：2.5kHz斜率 | - | |
| EQ LOW | 增益：+15dB/-15dB,頻率：100Hz斜率 | (Mono)增益：+15dB/-15dB,頻率：100Hz斜率 | |
| PEAK LED (Mono) | 當EQ后信號到達失真以下3dB時LED打開 | 當EQ后信號到達失真以下3dB時LED打開 | |
| 電平表 | Post STETREO LEVEL旋鈕 | 2x7 - 點距LED電平表[PEAK, +10, +6, 0, -6, -10, -20 dB] | 2x7 - 點距LED電平表[PEAK, +6, +3, 0, -3, -10, -20 dB] |
| 內建數字效果 | SPX算法 | 24編程(MG10XU) | 6編程(MG06XU) |
| USB音頻(MG10XU型號) | 2 IN / 2 OUT | USB音頻2.0兼容 采樣率：大192kHz,Bit深度：24-bit(MG10XU) | - |
| 幻象電源電壓 | +48V | +48V | |
| 電源適配器 | PA-10(AC38 VCT,0.62A,電纜長度=3.6m)或Yamaha推薦的相同檔次產品 | PA-130(DC12 V/1.0A,線長=1.8m),120V，60Hz MU18(DC12V/1.5A,線長=1.5m),100V-240V,50Hz/60Hz或雅馬哈推薦的相同檔次產品 | |
| 功耗 | 22.9W | 12W | |
| 外觀尺寸(W x H x D) | 244 mm x 71 mm x 294 mm(9.6"x 2.8"x 11.6") | 149 mm x 62 mm x 202 mm(5.9"x 2.4"x 7.9") | |
| 凈重 | MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.) | MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.) | |
| 包含附件 | AC適配器，使用說明書，Cubase Al下載信息(MG10XU),技術規格 | AC電源適配器，使用說明書，技術規格 | |
| 可選購配件 | 話筒架適配器：BMS-10A，踏板開關：FC5(MG10XU) | ||
| 操作溫度 | 0到40?C | ||
0dBu = 0.775Vrms信號發生器的輸出阻抗(Rs) = 150Ω
如未指定，所有電平控制器都為標稱
*1噪音以A-weighting濾波器測量，*2串擾以1kHz帶通濾波器測得。
MG系列調音臺的不同型號有什么區別？
首先，從型號的數字來看，代表了不同的輸入通道的數量，即可以同時混合處理的輸入信號的多少，MG12即可以同時混音12個輸入通道，MG20則可以同時混音20個輸入通道。輸入通道多的，輸出母線也會多一些。其次，XU后綴的X表示有內置效果器處理單元，U表示有內置USB接口，可以直接數碼連接電腦或蘋果ISO設備進行播放或錄音。
哪些是輸入通道？
以MG12為例，有12個輸入通道，標著1到12數字的插口就是輸入端口，其中1到4是單通道多功能復合插口，既可以插入卡農針式插頭，也可以插入大三芯或大兩芯直插頭，5到8是單通道卡農針式插頭或立體聲大兩芯直插頭兼有的通道，兩者只能選一種方式連接，9到12是大兩芯直插頭或RCA蓮花頭兼有的兩對立體聲通道，兩者也只能選一種方式連接。其它型號的MG調音臺輸入通道數量有多有少，但接口總歸是這4種類型。 每個輸入端口送入的信號，都由這個編號的通道條上的這些旋鈕按鍵和推子來控制，各管各的，互不干擾。
哪些是輸出通道？
仍以MG12為例，右上角的一對卡農針式插座是立體聲主輸出端口，用來連接卡農孔式插頭，這里同時也提供一對大三芯直插頭的插座，輸出信號是一樣的。而其它的輸出插座送出的信號就不一樣了，包括AUX輔助輸出、GROUP編組輸出、監聽輸出和耳機輸出。MG16和MG20有更多的輸出母線，就會有更多的不同的輸出接口。 不同的插口不能插錯，兩種插口兼用的通道上，不能同時使用兩種不同的接口，特別不能把輸入輸出插錯了，把輸出的插頭插在輸入口上，或把輸入的插頭插在輸出口上，那肯定是不會有聲音的了。
如何檢查確認輸入信號是否正常？
系統連接好后，暫時先不要打開功率放大器或有源音箱的電源，打開調音臺的電源后，不用按下任何按鈕，也不用推上任何推子，步要確認輸入的信號是否正常。以CD機的立體聲音樂輸入第9第10路輸入為例，只要按下下面的PFL按鈕，電平表下方的PFL指示燈開始閃爍，如果這一路的信號正常輸入進來了，就會有電平的顯示，并且可以在耳機中聽到聲音，如果沒有顯示，耳機里也聽不到，請檢查音源設備是否工作正常，信號連接線是否完好無損。
如何調節輸入的基礎增益？
要設定輸入信號的增益，以話筒插入通道1為例，關閉其它通道的PFL，只按下這個通道的PFL，一邊對著話筒說話，一邊調節GAIN增益旋鈕，以電平表顯示大部分時間在0上下為準。注意不要讓紅色的PEAK峰值指示燈頻繁亮起。
48V供電開關是做什么用的？
常見的有線話筒主要分動圈式和電容式，動圈式的工作原理是聲波帶動振膜振動，附在振膜上的線圈運動時切割磁力線感應送出電流，不需要另外供電。而電容式話筒需要一個外部電壓以建立起電容，通過振膜的振動改變電容量以送出音頻信號，所以如果是使用的電容話筒，則需要把48V供電開關打開，否則就沒有聲音信號送過來。
PAD按鍵是做什么用的？
輸入接口下方的PAD按鍵是用來匹配輸入信號類型的，如果是低電平的話筒信號輸入，應該在抬起的位置，如果是高電平的線路信號輸入，即使GAIN旋鈕擰在小位置，信號仍然過大時，就按下去來預衰減20分貝。
HPF按鍵是做什么用的？
這個是低頻切除按鍵，是用來切除80Hz以下的低頻信號的，人的嗓音發不出這么低的頻率，因此所有人聲話筒通道都應該按下這個按鍵，沒有低頻成分的樂器通道也應該按下去，以減小低頻噪聲。
如何把輸入信號送去輸出端口？
檢查完輸入信號的狀態后，要關閉PFL，如果PFL指示燈還在閃，說明還有其它的通道PFL還沒有關閉。將通道開關ON打開，將推子旁邊紅色的ST按鍵按下，將通道推子推上接近0的位置，然后打開ST立體聲主輸出通道的開關ON，慢慢推上推子接近0的位置，觀察主輸出電平表的指示，來確定輸出信號已經送出。輸出信號應該大多數時間在0刻度上下，黃色的指示燈范圍內。注意電平表指示切換按鍵的位置，應該在抬起的STEREO位置，才是指示的立體聲主輸出電平，如果是按下去的GROUP位置，是用來顯示編組輸出的電平的。此時打開功放或有源音箱的電源，應該是能聽到聲音從主音箱里面出來了，根據實際音量的情況來調節輸入或輸出的推子位置。如果沒有聲音，請檢查功放音箱的連接。
輸入通道的均衡器旋鈕如何使用？
通道均衡器，可以分別就高頻、中頻和低頻的音色進行提升或衰減，MG16和MG20還可以調節中頻部分的頻率點。這方面的操作要結合實際的聽感來調節，調節幅度不要過大。如果沒有把握，就不要盲目地調節。
PAN旋鈕是做什么用的？
紅色的PAN旋鈕是用來調節聲像定位的，在單通道輸入時，擰到左，則這個通道的聲音只在立體聲輸出的左邊響，擰到右則只在右邊響，擰在中間就是兩邊都響。而立體聲輸入的通道，這個旋鈕是調節平衡的，擰在中間則兩個輸入通道都會各自送到立體聲左右輸出，擰在左邊就只有左邊的送，擰在右邊只有左邊的送。
如果連接到立體聲主輸出的系統不響了，如何檢查？
先通過按下PFL按鍵檢查輸入源是否正常，正常的話，關閉PFL，打開通道開關ON，按下ST按鍵，推起輸入和輸出的推子，確認輸出電平表和耳機監聽正常。如果系統還不響，和調音臺就沒關系了，請檢查功放音箱及其連接線
什么是AUX輔助輸出與GROUP編組輸出？
調音臺除了立體聲主輸出以外，還有AUX輔助輸出和GROUP編組輸出，統稱為輸出母線。規模越大的調音臺，不僅是輸入通道越多，輸出母線也越多，MG12只有兩路AUX母線和兩路編組母線，MG16和MG20就各有4路。 對于所有的輸入通道信號，可以在不同的輸出母線中混合成不同的混音結果輸出，就是說，AUX1送出的聲音是與GROUP以及立體聲主輸出送出的聲音是不一樣的。
如何使用AUX輔助輸出與GROUP編組輸出？
以常見的輸出母線分配為例，一般來說，在小型擴聲系統中，ST立體聲主輸出送到主擴聲音箱，AUX的輸出送到舞臺返送音箱，而GROUP編組輸出送到低音輔助音箱或者輔助補聲音箱。
AUX發送的推子前和推子后是什么意思？
每路輸入通道的AUX1旁邊的這個按鍵，是AUX發送的推子前和推子后切換，如果按下去，即在推子前狀態，那么即使下面的通道推子并沒有推下去，這里也能發送出去，如果抬起來，則在推子后狀態，只有通道推子推上去，這里才能有信號發送出去。 舞臺返送一般使用推子前發送，就是說給舞臺上的人聽的聲音跟這些推子都沒關系，只要調節這些旋鈕的位置，就可以控制臺上的人聽哪些聲音，不聽哪些聲音，哪些聲音聽得響一些，哪些聲音聽得弱一些，完全跟主擴聲音箱出來的聲音沒關系。
GROUP母線如何使用？
每個推子旁邊的GROUP按鍵，按下去，就把這個通道的推子后信號送到了編組輸出母線。如果這個GROUP輸出是連接的低音輔助音箱，那么人聲話筒的信號不需要送進低音箱，就不用按下去，但數碼鋼琴的聲音和CD播放器的聲音包含低音成份，要送入低音箱，所以要按下去。然后GROUP的輸出推子可以在主擴聲音箱之外單獨控制低音箱的聲音大小，嫌低音太多就拉下一點，覺得低音不夠就推上去一點。
如何選擇內置效果器的效果類型？
以MG12XU為例，內置的效果器一共提供24種不同的效果類型可以調用，包括10種混響，4種延時回聲，7種調制，兩種失真和變調。我們首先要選定使用哪一種效果，例如唱歌常使用的人聲回聲效果，是第13種類型，旋轉效果選擇旋鈕直到屏幕上顯示13在閃爍，然后按一下這個旋鈕，就選好了
如何將輸入信號送入效果器？
MG12XU每路輸入通道的AUX2發送兼作效果器發送，就是一排白色的旋鈕，哪些輸入信號要送效果器處理，哪些不用，送去效果器處理的哪些送得多一些，哪些送得少一些，就通過這個旋鈕來調節。
如何將效果聲混合到主輸出？
效果器處理完了后再送回來的聲音，由單獨的效果器返回通道來控制，按下這個通道的PFL按鍵，即可以在監聽或者耳機中單獨聽到效果器返回的聲音。關閉PFL，打開通道開關，按下ST按鍵，推上通道推子，就可以在主輸出中聽到了效果聲混合了進來。
如果在AUX輸出和GROUP輸出中也要有效果聲，如何操作？
如果從AUX1輸出的舞臺返送音箱里面也需要添加效果聲，就通過返回通道的AUX1發送旋鈕進行調節。注意這個發送旋鈕與其它輸入通道的相比，沒有推子前推子后的切換，只是推子前的，在這里調節返送音箱里面的效果聲多少，是與通道推子沒有關系的，也不會影響到主音箱里面的聲音。效果返回通道也有GROUP按鍵，按下去就能分配到編組輸出，而編組輸出是在推子后的，送多送少受推子的控制。
效果參數旋鈕如何調節？
用來調節效果參數的旋鈕，在不同的效果類型中，所調節的參數各不一樣，要根據現場的聲音進行靈活的調節。注意當切換到另一個效果類型時，其參數會保持在上次使用時的狀態，與這個旋鈕的當前位置沒有關系，只有再左右旋轉一下，才起作用。
MG XU型號的USB接口有什么用處？
這是內置的USB聲卡模塊，可以直接USB連接電腦數字傳輸播放和錄音，甚至還可以使用充電數據線連接蘋果IPHONE手機或者IPAD平板播放和錄音。通過這種方式連接電腦播放音頻，不僅音質遠遠超過從電腦的聲卡耳機端口使用轉接線的方式，而且可靠性也大大增強。
如何使用這個USB接口進行數字音頻信號傳輸？
首先我們要在雅馬哈專業音響官方網站的軟件下載頁面中找到Yamaha Steinberg USB Driver這個驅動程序，選擇對應的電腦操作系統版本下載安裝，以WINDOWS電腦為例，驅動安裝完成后，在電腦控制面板頁面，可以看到Yamaha Steinberg USB Driver這個圖標。使用一根標準的USB2.0 AB型線纜，方的這頭連接上調音臺，扁的這頭插上電腦，點開Yamaha這個圖標，就可以看到當前已經連接上了MG XU設備。然后打開控制面板的聲音選項，在播放設備和錄音設備設置中，將線路MG XU設為默認值。 打開任意音樂播放軟件播放兩軌立體聲音頻或者播放視頻，這時已經是通過USB線將聲音送去調音臺了。以MG12XU為例，在通道11、12的輸入選擇這里按下按鍵，就將這兩路的輸入信號從模擬線路輸入切換為USB輸入。推上通道推子，按下ST按鍵，推上ST主輸出，就可以聽到從USB端口送入的數字音頻信號了。
如何將蘋果ISO設備連接MG調音臺進行音樂播放？
如果想直接數字連接IPHONE手機或者IPAD來播放音樂，需要另外購買一個蘋果原裝附件，這個附件原本是用來連接USB數碼相機的，我們將其一頭插入IPHONE或者IPAD，另一頭接上標準USB電纜，就可以將其連接上調音臺了。一旦連接上后，IPHONE或者IPAD自己的音量控制就消失了，只能通過調音臺來控制音量了。推薦大家在蘋果應用商店下載雅馬哈免費提供的MG相關的APP： MG Rec & Play，這個應用程序可以方便地配合MG XU調音臺進行錄音和播放。
贈送的CUBASE AI軟件有什么用處？
每臺MG XU調音臺的包裝里面都捆綁贈送了CUBASE AI多軌錄音編曲軟件下載注冊許可序列號，下載安裝并注冊后，可以在電腦上通過疊錄的方式進行較復雜的多軌錄音混音制作。
如何安裝注冊CUBASE AI？
首先你需要在 http://www.steinberg.net/en/home.html 網站注冊一個自己的ID，激活這個ID后，就可以下載新版的CUBASE AI，未注冊的情況下只有30天的試用期，注冊完成后就可以終身免費使用。下載和注冊都是免費的，只需要包裝內附的唯一的許可序列號。
