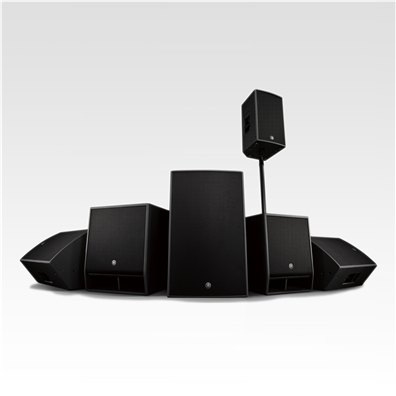

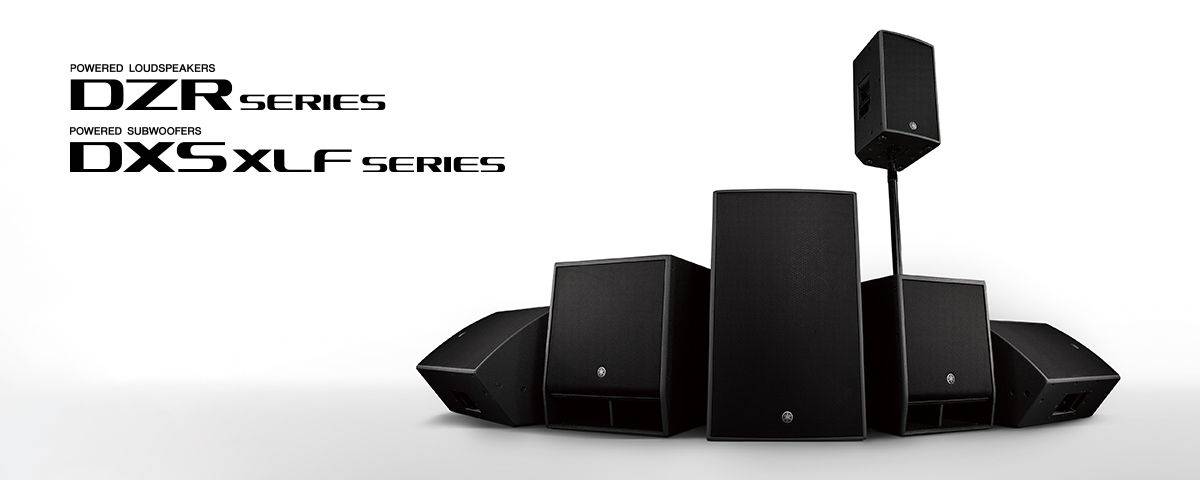

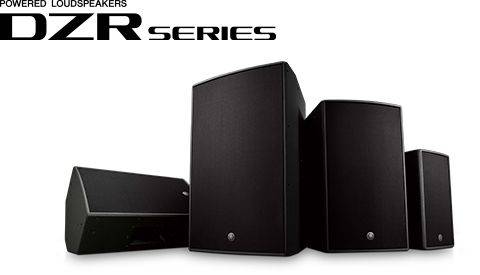

DZR / DXS XLF 系列
力量與高性能的完美結合。
與同類產品相比，全新的DZR系列擁有卓越的音量性能、先進的96kHz數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
時代的標志
DZR系列集結了雅馬哈所有擴聲、聲學和信號處理技術經驗，尤其是Dante型號的引入，可謂是雅馬哈首個高度集成、智能/可編輯的專業有源音箱系列的代表。
您的低音可以下潛至多少？
全新的DXS-XLF可以達到30Hz的低頻擴展，這在以往任何型號中都是最低的——對于需要如雷鳴的底音般超低聲音的巡演音樂家、DJ和音響工程師們來說是理想之選，因為在同級別的其他超低音音箱中很難獲得如此低音。靈活的DSP和低音反射式箱體設計以及寬廣的喇叭形端口，即使是在大音量下，也能確保低頻保持出色的清晰度和音樂性。
DZR / DXS XLF 系列
立即購買
全新旗艦有源音箱，具備智能 96 kHz DSP 處理器，先進的 FIR-X 調音能力以及同級優異的 2000 W D 類功放。DXS XLF 系列還包含低音反射式超低音音箱。首次推出的 Dante 型號更可全面結合數字臺系統使用。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

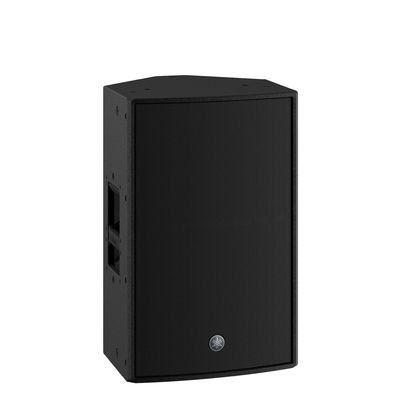

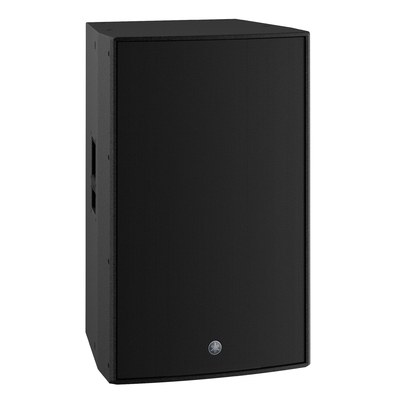

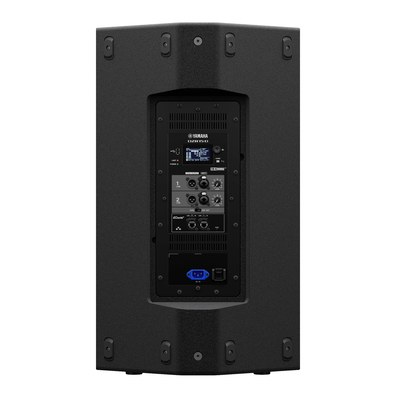

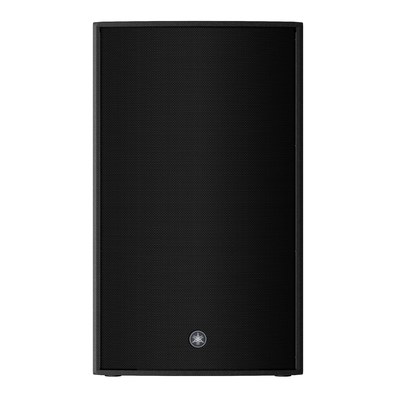

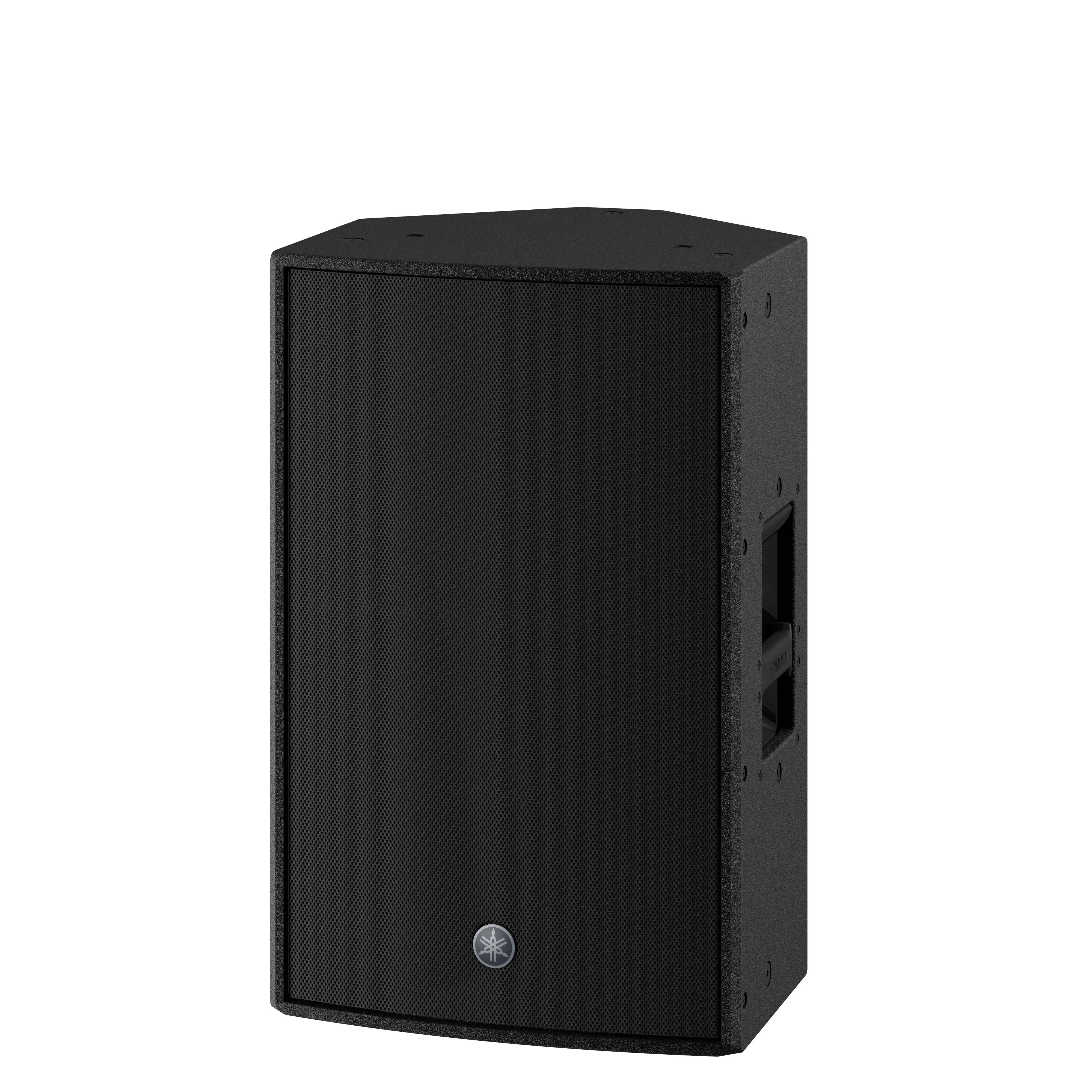

DZR315-D 有源音箱
DZR315-D是一款配備Dante的三分頻外置分頻有源音箱，同時也是DZR系列中最強大的一款，可產生超高清晰度的最大143dB SPL。與同類產品相比，DZR315擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。這款型號是FOH主PA的理想之選，它還具有用于懸掛應用的M10吊裝點。
- 3分頻有源音箱，2"HF、8"MF和15"LF
- 最大143dB SPL，31Hz-20kHz頻率響應，適用于FOH的主PA
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR315）
DZR315 有源音箱
DZR315是一款配備Dante的三分頻外置分頻有源音箱，同時也是DZR系列中最強大的一款，可產生超高清晰度的最大143dB SPL。與同類產品相比，DZR315擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。這款型號是FOH主PA的理想之選，它還具有用于懸掛應用的M10吊裝點。
- 3分頻有源音箱，2"HF、8"MF和15"LF
- 最大143dB SPL，31Hz-20kHz頻率響應，適用于FOH的主PA
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR315）

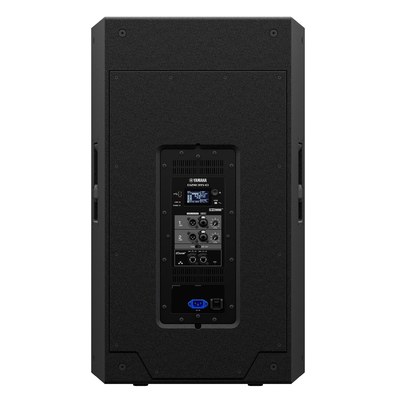

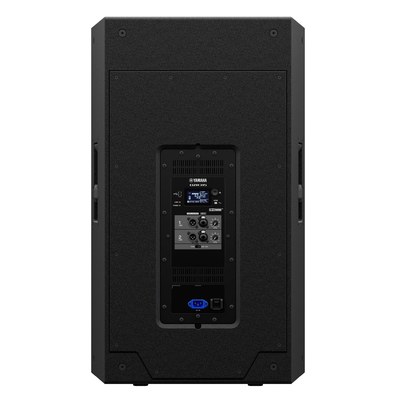

DZR15-D 有源音箱
DZR15-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的最大143dB SPL。與同類產品相比，DZR15-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和15"LF
- 最大139dB SPL和34Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路

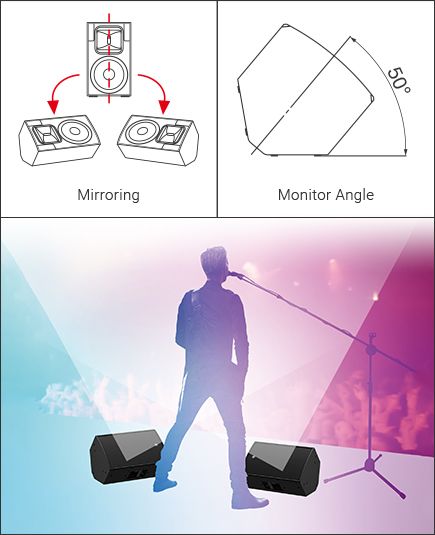

- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR15）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR15 有源音箱
DZR15是一款二分頻外置分頻有源音箱，可產生超高清晰度的最大143dB SPL。與同類產品相比，DZR15擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和15"LF
- 最大139dB SPL和34Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路

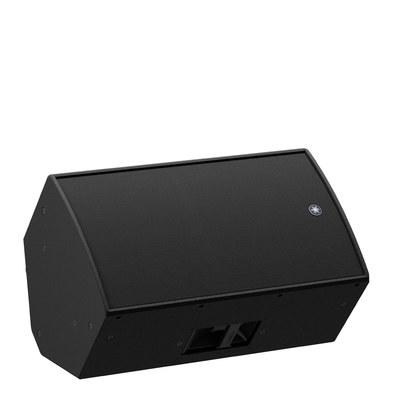

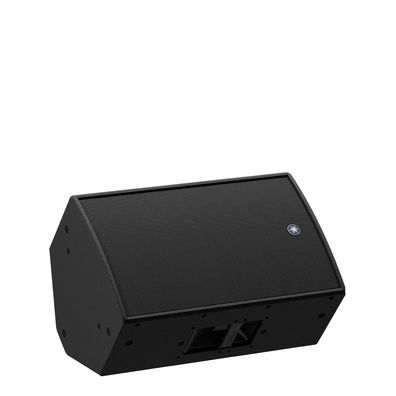

- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR15）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置

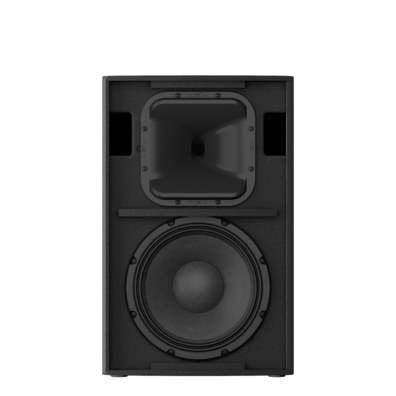

DZR12-D 有源音箱
DZR12-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的最大139dB SPL。與同類產品相比，DZR12-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和12"LF
- 最大139dB SPL和39Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR12）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR12 有源音箱
DZR12是一款二分頻外置分頻有源音箱，可產生超高清晰度且令人驚嘆的139dB SPL。與同類產品相比，DZR12擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和12"LF
- 最大139dB SPL和39Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR12）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置

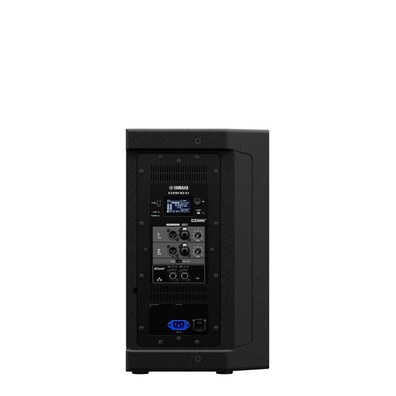

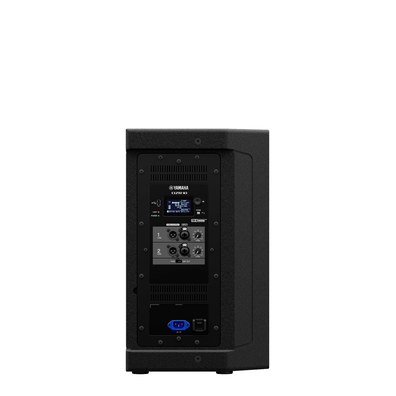

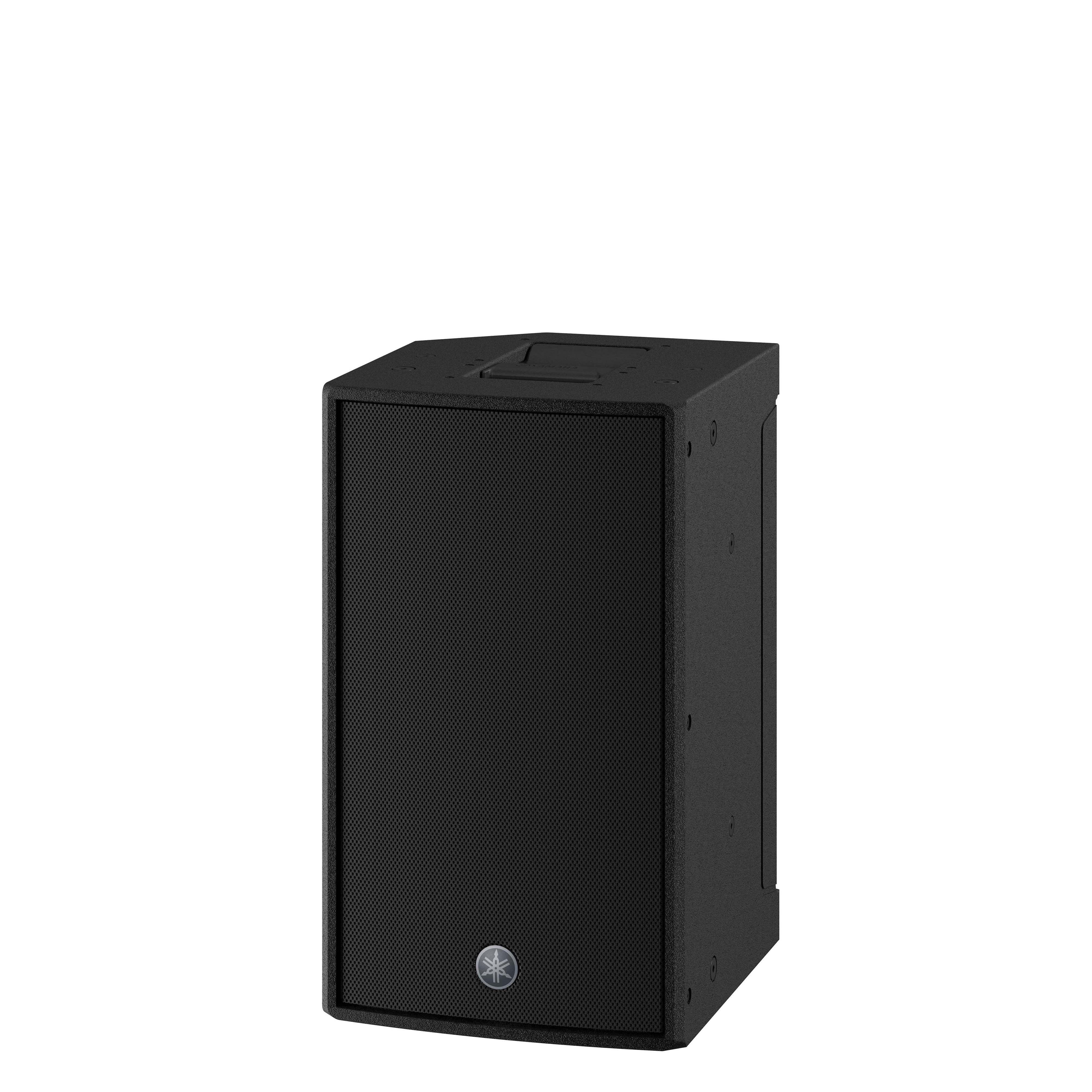

DZR10-D 有源音箱
DZR10-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的最大137dB SPL。與同類產品相比，DZR10-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和10"LF
- 最大137dB SPL和44Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR10）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR10 有源音箱
DZR10是一款二分頻外置分頻有源音箱，可產生超高清晰度且令人驚嘆的137dB SPL。與同類產品相比，DZR10擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2"HF和10"LF
- 最大137dB SPL和44Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，FIR濾波與正確的均衡器的結合可最大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR10）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置

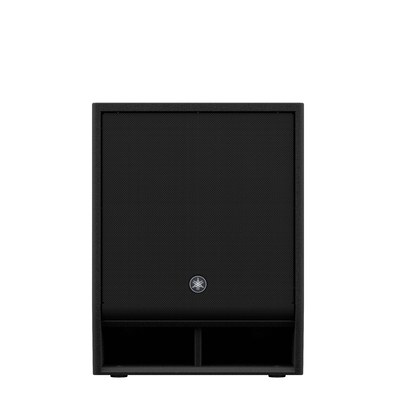

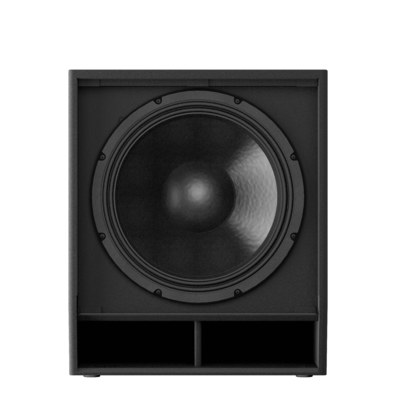

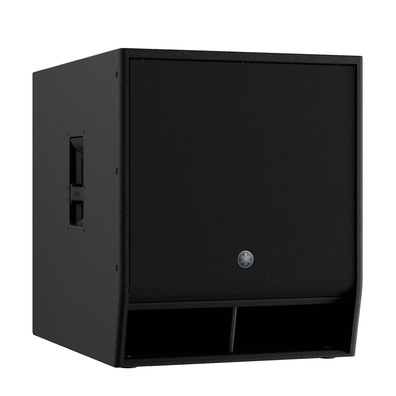

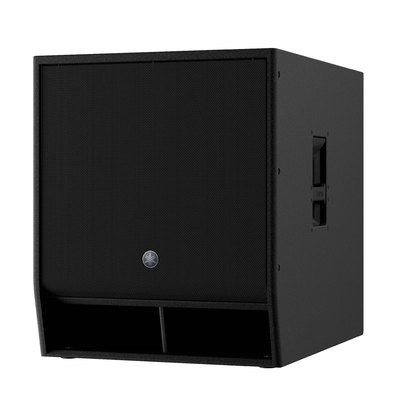

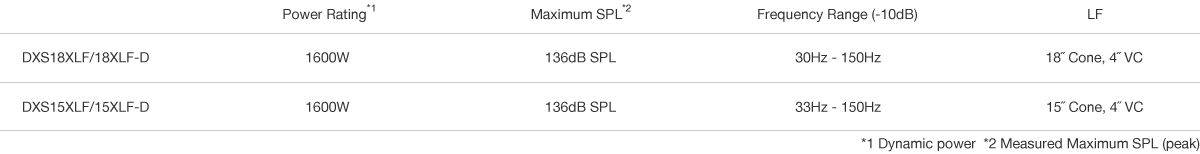

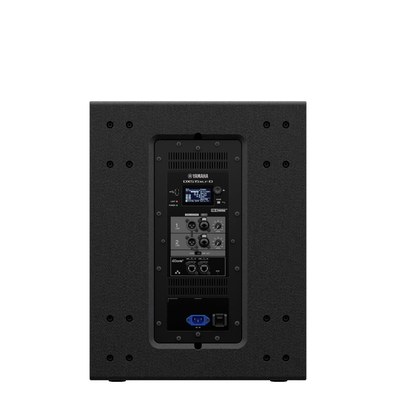

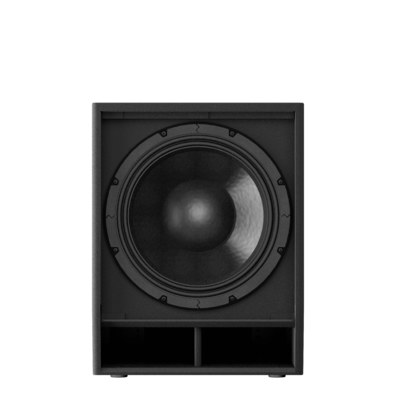

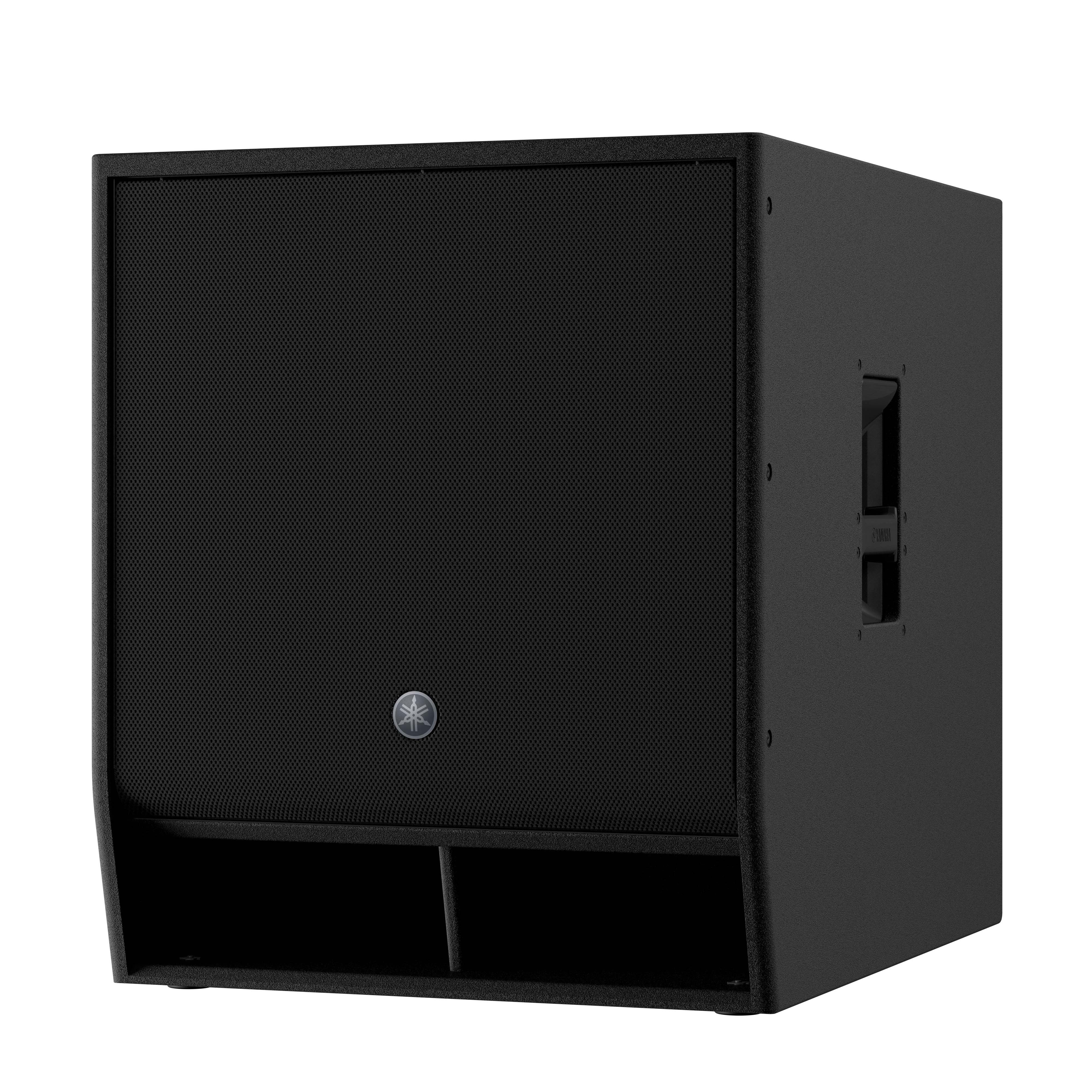

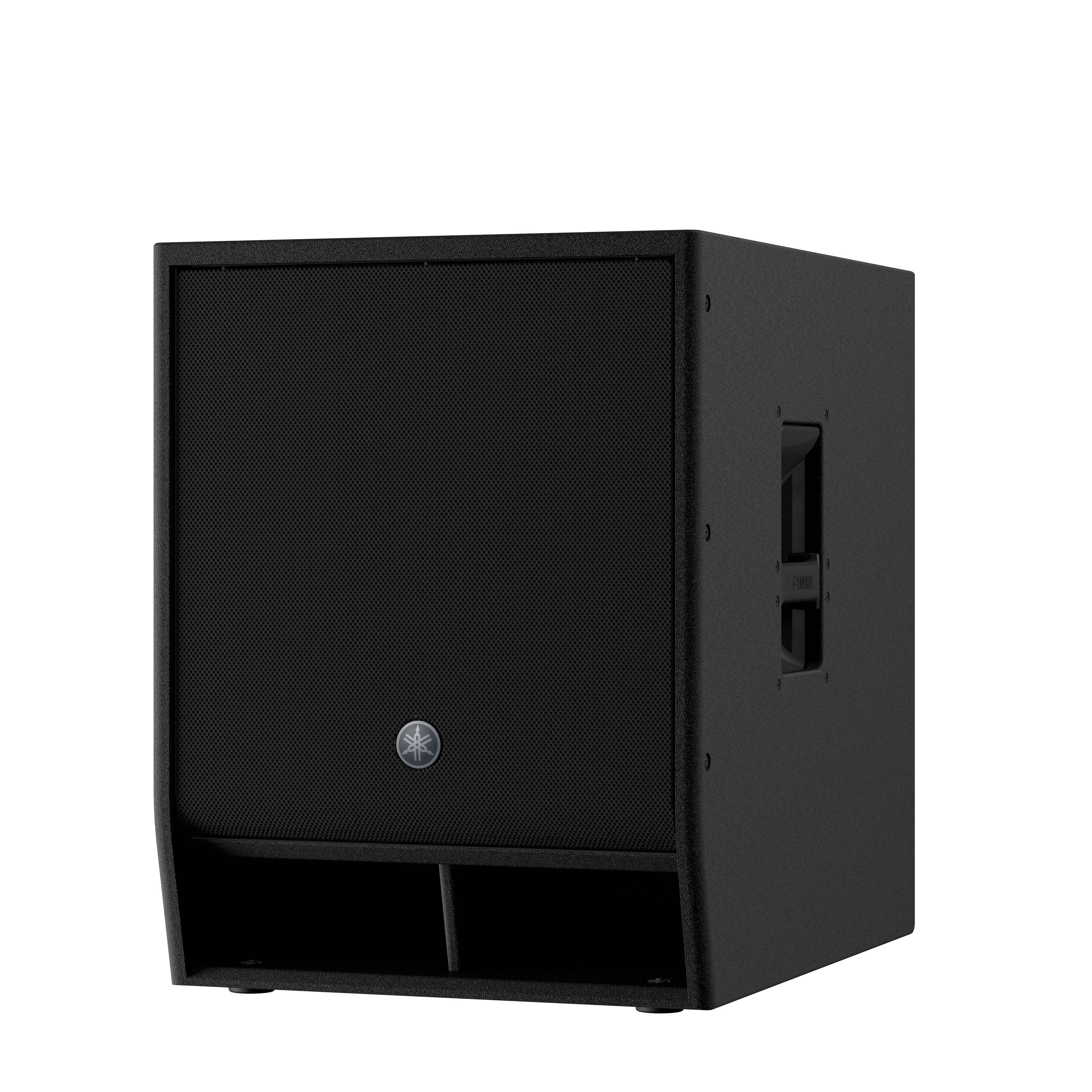

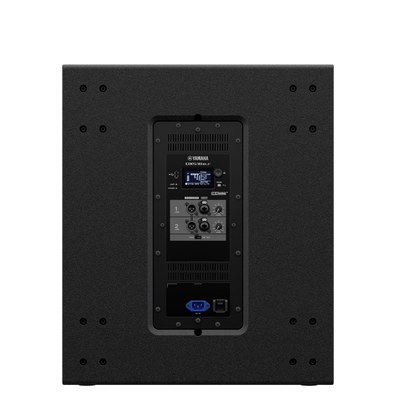

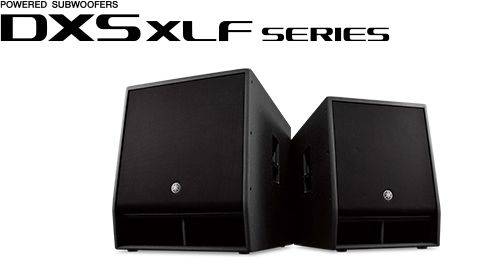

DXS18XLF-D 有源音箱
DXS18XLF-D非常適合與DZR全頻音箱一起使用，它是一款配備Dante的有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的最大聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最大136dB SPL和30Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高解析度和超低延遲聲音
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS18X）和滑輪套件（SPW-1）

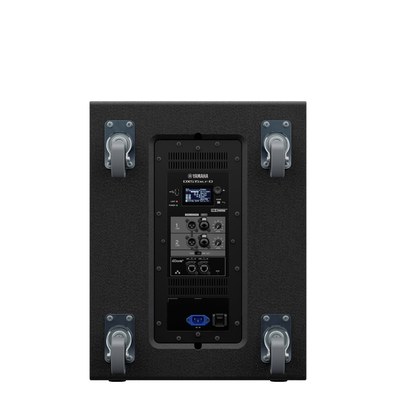

DXS18XLF 有源音箱
DXS18XLF非常適合與DZR全頻音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的最大聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最大136dB SPL和30Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高清晰度和超低延遲聲音
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS18X）和滑輪套件（SPW-1）

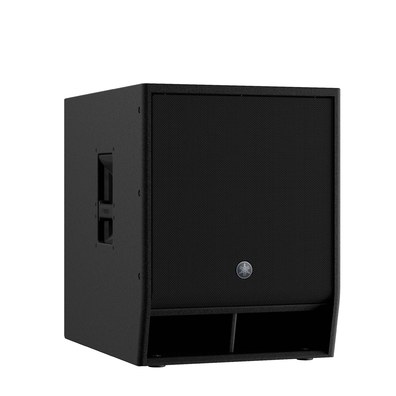

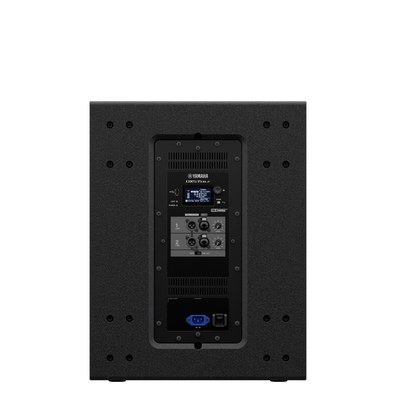

DXS15XLF-D 有源音箱
DXS15XLF-D非常適合與DZR全頻音箱一起使用，它是一款配備Dante的有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的最大聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源15”超低音音箱
- 最大136dB SPL和33Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高清晰度和超低延遲聲音
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS15X）和滑輪套件（SPW-1）
DXS15XLF 有源音箱
DXS15XLF非常適合與DZR全頻音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的最大聲壓級，具有卓越的清晰度和功率。。
- 4”音圈的有源15”超低音音箱
- 最大136dB SPL和33Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高清晰度和超低延遲聲音
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS15X）和滑輪套件（SPW-1）

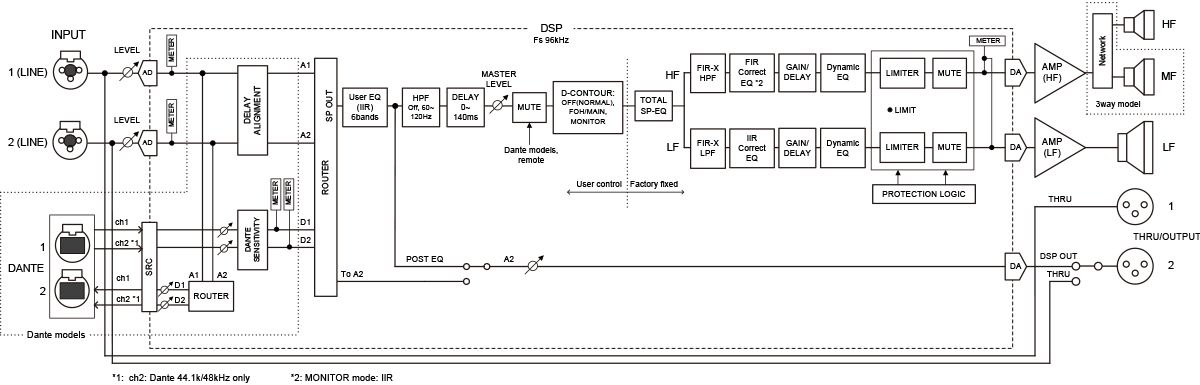

Yamaha DSP：智能處理，實現始終如一的清晰度和功率

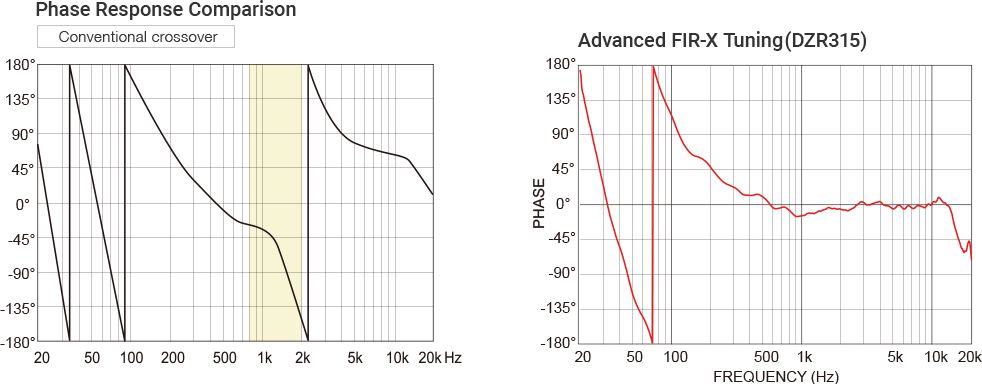

優化的FIR-X Tuning
96kHz的DSP處理器有助于將DZR的大功率輸出以超低延遲集中到真正的高解析度聲音中。雅馬哈全新開發的先進FIR-X調諧技術，大大改進了現有FIR-X調諧技術，該技術將線性相位FIR濾波器應用至交叉網絡和EQ修正。使用FIR濾波器，可以實現非常平滑的頻率響應，以獲得沒有相位失真的驚人清晰度和聲音。精確的EQ濾波也可用于精準調整，從而在避免信號衰減的情況下實現理想的清晰度和同級別產品中最佳的聲壓級。

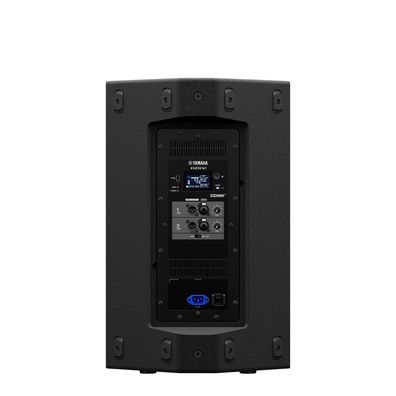

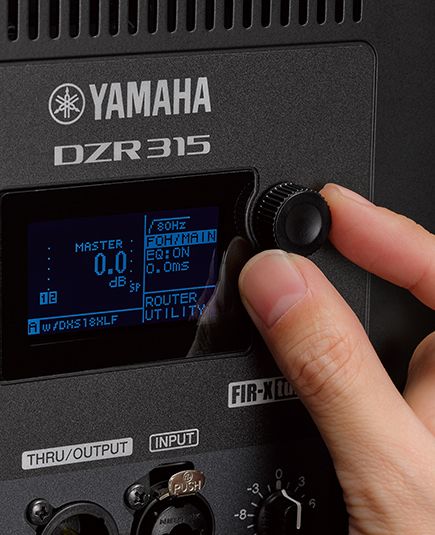

內置LCD屏幕，用戶可以輕松進入各種豐富的DSP功能，加載預設，并對PEQ、延遲和路由進行精確調整。8個用戶預設可用于保存屬于自己的參數調整，或使用優化的專用出廠預設來組合使用DZR和DXS XLF系列。用戶可以輕松將保存的設置傳輸到USB閃存。
D-CONTOUR
D-CONTOUR是一款智能的多頻段壓縮器，無論用多達的功率進行驅動，都可確保您的DZR聲音始終一致和清晰。通過連續監測多個頻段的輸出并對每個頻段應用最佳的EQ調整，即便是最高的輸出電平也能保持出色的清晰度和音樂性。
作為對DZR多功能箱體設計的完美補充，D-CONTOUR具有兩種不同的設置，即FOH/MAIN或MONITOR模式，根據您的PA配置，提供更為詳細的聲音調整。FOH/MAIN模式可提升低頻，補償因音箱用于懸掛應用或安裝在音箱支架上時通常會丟失的低頻聲音。MONITOR模式通過抑制地板反射帶來的問題低頻，特別適用于地面監聽應用，同時該模式對寬廣的頻率進行平滑處理，可滿足專業人員對舞臺監聽所要求的清晰度。兩種預設都經過經驗豐富的音響工程師無數次的聽音測試才達到滿意的結果，確保在任何輸出電平下以低的失真提供持久不變的聲音。
可實現最大輸出和保護組件壽命的DSP保護功能
有源音箱的一個優勢是可將單元與功放進行組合搭配，在可能的范圍內實現最佳性能。在DZR和DXS XLF系列的開發階段，我們對每個單元的耐久性和供方的整體輸出進行了測量和測試，使用精確的DSP控制為每個型號設置最佳的限制點。采用雅馬哈高端專業功放使用的同款保護功能，藝術級品質的DSP可持續監控電源、功放、單元和信號電平的狀態，以保護每個組件使其保持最佳性能，延長組件壽命和可用性。

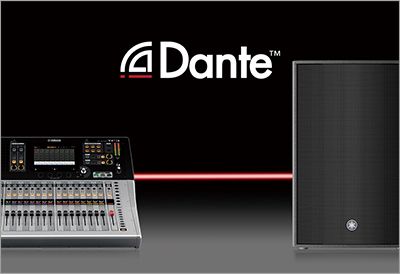

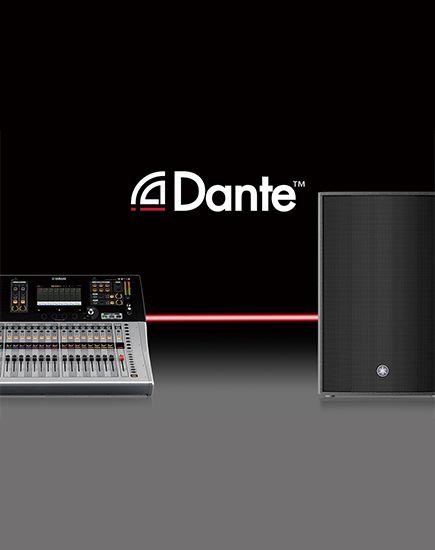

首款配備Dante的專業擴聲音箱
所有DZR音箱和DXS XLF超低音音箱均包含配備Dante的“D”型號，通過Dante I/O（2進/2出）實現與雅馬哈調音臺和其他Dante設備的智能系統集成，該系統還具有SRC（采樣率轉換）功能，可兼容48kHz設備。
在I/O設備顯示器的幫助下，雅馬哈CL/QL數字調音臺的操作被大大簡化，TF調音臺用戶可以選擇快速配置，便于輕松地設置和操作復雜的擴聲系統。模擬I/O與DanteI/O的結合可開啟靈活的路由和系統配置選項，而Dante的break-IN和break-OUT功能通過充當簡單的I/O設備，增加了更大的靈活性。
* 此外，雅馬哈可定制的Windows控制面板軟件“ProVisionaire Control”和iPad的“ProVisionaire Touch”也兼容Dante，為擴聲系統增加了更簡單的遠程管理。
* 未來版本將支持此功能
全Dante連接
混合連接

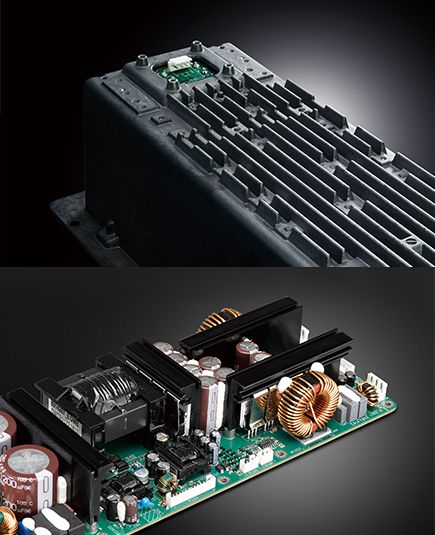

高功率2000W D類功放
全新高效的D級功放模塊可產生同類等級中領先的2000W功率以及令人印象深刻的143dB SPL。帶有PFC（功率因數校正）的通用開關電源，可最大限度提高功率輸出，同時確保穩定和無憂的運行。所有功放都經過篩選和優化以匹配全頻DZR的高頻、中頻（僅DZR315）和低頻單元，同時也為DXS XLF超低音音箱開發了單獨的定制功放。

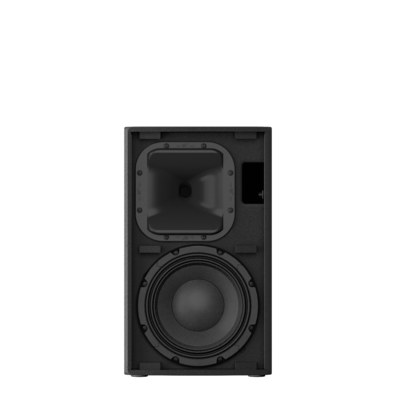

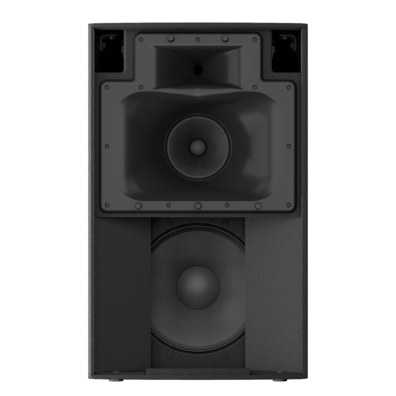

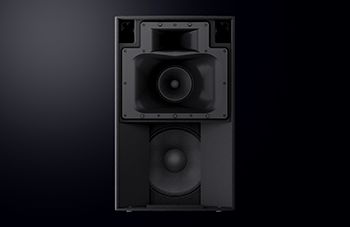

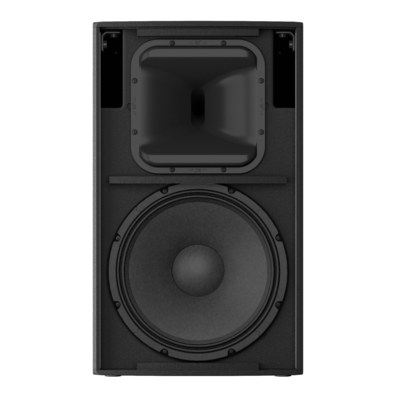

定制型單元

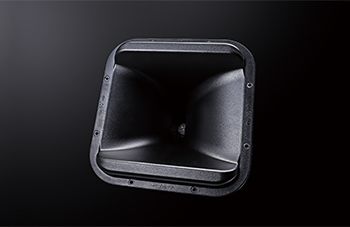

高頻單元
高頻單元由 2”音圈和 1”喉部壓縮驅動器、鈦膜片與釹磁鐵組成，內置耐用、耐熱的鋁鑄框架。
適用于3分頻的中頻單元
用于3分頻DZR315型號的中頻單元采用 8”錐形單元和 1.5”音圈，可為中低頻提供更好的效率和超低失真，并有助于提高143dB最大聲壓級的清晰度。

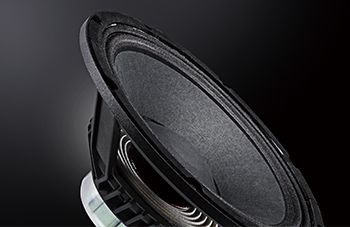

低頻單元
全新開發的專用低頻單元使用大型3? 音圈、鑄鋁框架以及強大的輕量化釹磁鐵，在輕質的結構下可處理高功率和強大的低頻響應。其響應經過嚴格控制，尤其是中低頻和人聲范圍，即便在最高輸出下也能確保整體響應強大有力且沒有失真。

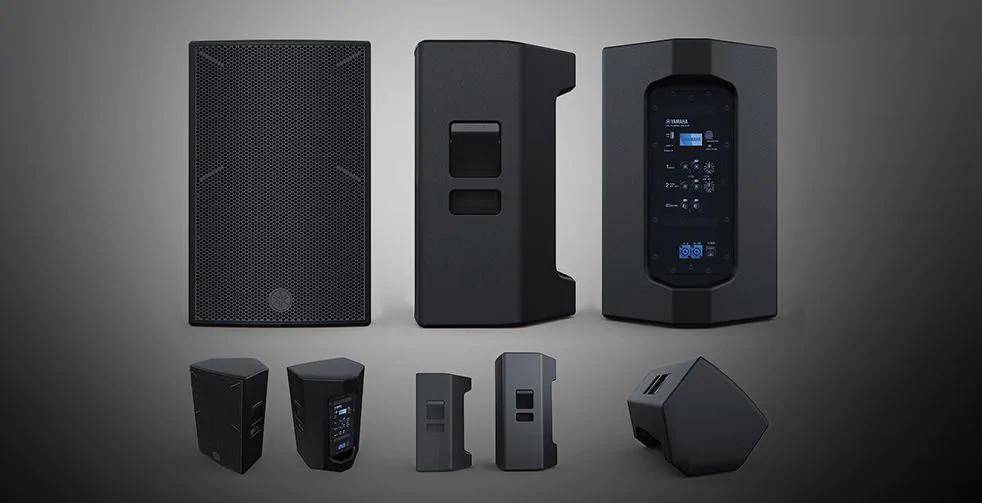

強大的靈活性

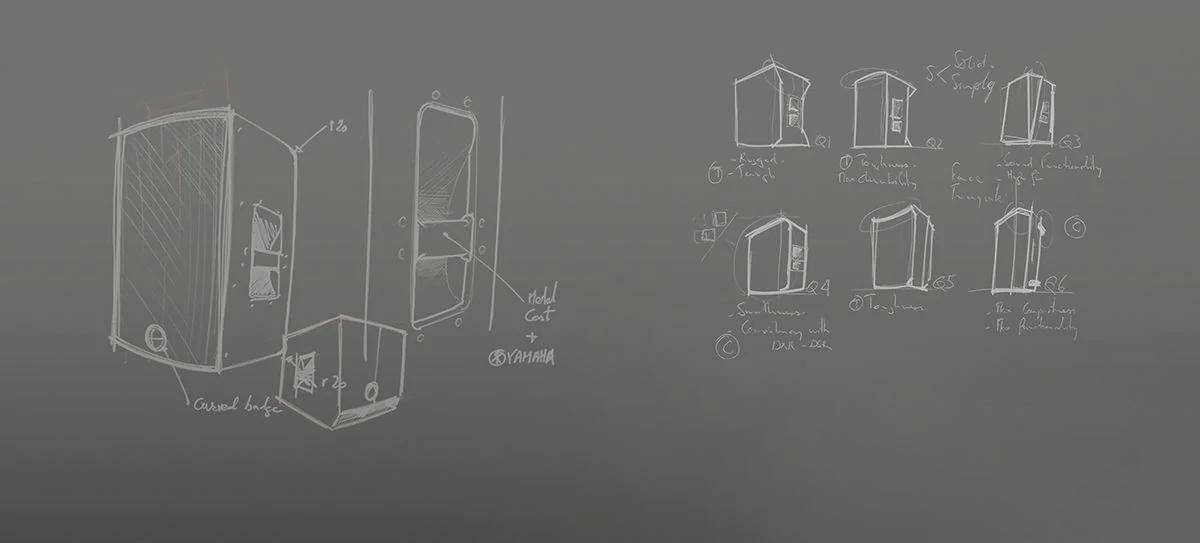

智能的設計實現專業用途

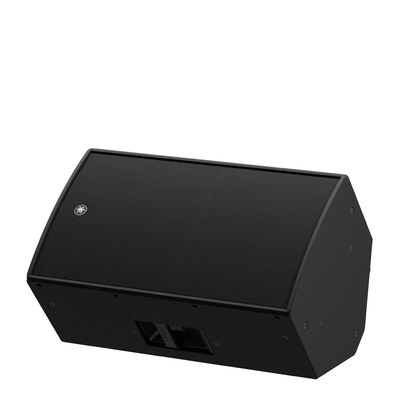

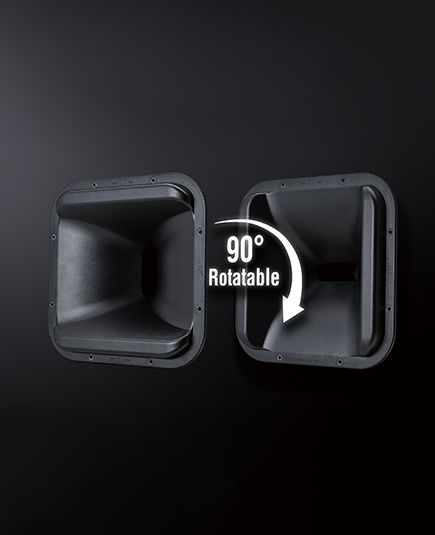

DZR15、DZR12和DZR10音箱具有可旋轉喇叭設計，支持垂直或水平安裝，可進一步適應場地的聲學規格。DZR15的覆蓋角度為90x50°，DZR12和DZR10為90x60°。恒指向性號角的設計目的是在想定的覆蓋范圍內提供平滑的電平覆蓋，最大限度減少傳統喇叭設計中常見的滾降。
音箱箱體采用15mm厚度的高級膠合板制成，并覆蓋一層非常耐用的軍用級聚脲涂層。全頻音箱的外殼還配有蝶形接頭，用于增加強度并降低箱體的振動，而寬廣的喇叭形端口有助于在非常高的輸出電平下將端口噪聲降至最低。DZR15、DZR12及其各Dante型號的外殼設計支持鏡像監聽放置，能夠為表演者帶來對稱的聲場，與傳統的監聽配置相比具有更大、更明確的“最佳聽音點”。（DZR10/DZR10-D不對稱。）采用平衡的雙單聲道配置或立體聲監聽混音設置，鏡像模式的舞臺返聽方式能夠一定程度地加強您的臨場表現力。

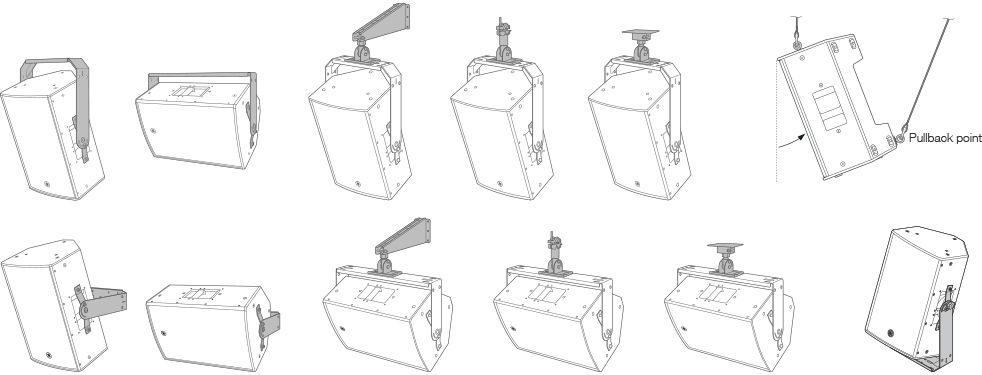

用于垂直和水平安裝的U型支架
DZR系列配備許多吊裝孔，可以用標準吊環螺栓進行吊裝*。更多詳情請參見一般規格。*吊環螺栓不包括在產品內。

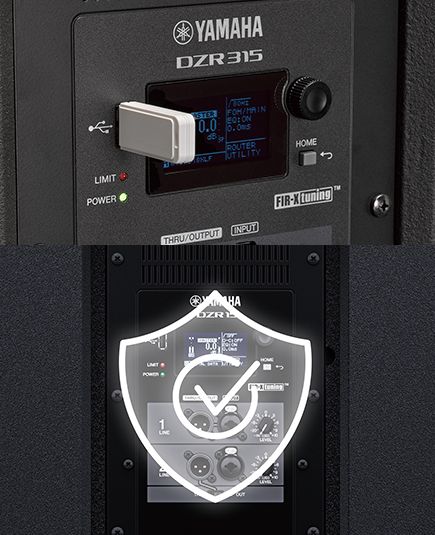

U安全操作的實用工具
DZR系列可快速便捷地配置面板設置并通過USB傳輸數據，面板鎖定功能可保護您的設置安全。用戶還可將內部設備和日志數據等信息導出至USB，用于在出現問題時快速排除故障。
強大的DSP實現靈活的控制
與全頻DZR型號一樣，DXS XLF超低音音箱也由96kHz高功率DSP處理器和動態均衡器驅動。

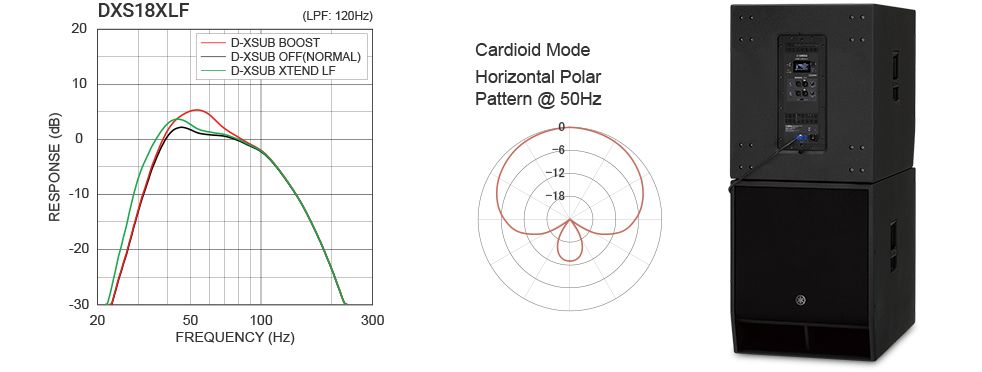

板載D-XSUB低頻處理為您提供了低頻的全面管理，NORMAL模式設置可實現低頻響應的理想平衡，BOOST模式提供更為緊密和集中的低音和額外重擊。XTENDED LF模式可將低頻進一步降低以實現雷鳴般的底音，從而帶來這類尺寸的箱體中難以實現的低頻擴展。通常，輸出越高，低頻能量的指向性管理也越困難，重要的舞臺邊聲壓級會嚴重阻礙您的監聽，而DXS XLF設置由兩個或更多超低音音箱組成，選擇心形模式可有效降低舞臺上的聲壓，同時增加指向觀眾的底音輸出，創造了更加清晰地舞臺監聽環境。毫無疑問，當您將DZR全頻系統與DXS XLF有源超低音音箱一起使用時，將達到全新的性能高度。

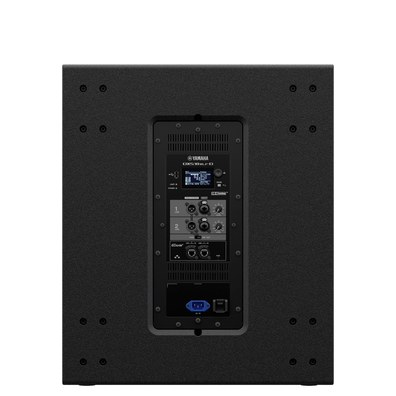

Dante版本，簡單連接即可實現完善的功能
與DZR系列一樣，每款DXS XLF型號都配備有Dante的“D”版本，通過Dante I/O（2進/2出）實現與雅馬哈調音臺和其他Dante設備的智能系統集成，該系統還具有SRC（采樣率轉換）功能，可兼容48kHz設備。在I/O設備顯示器的幫助下，雅馬哈CL/QL數字調音臺的操作被大大簡化，TF調音臺用戶可以選擇快速配置，便于輕松地設置和操作復雜的擴聲系統。模擬I/O與DanteI/O的結合可開啟無數路由和系統配置選項，而Dante的break-IN和break-OUT功能通過充當簡單的I/O設備，增加了更大的靈活性。*此外，雅馬哈可定制的Windows控制面板軟件“ProVisionaire Control”和iPad的“ProVisionaire Touch”也兼容Dante，為擴聲系統增加了更簡單的遠程管理。
聲學與實用組件
全新雅馬哈定制型單元具有耐用的壓鑄鋁框架和4”音圈，即使在最高輸出電平下，也能實現令人印象深刻的低頻響應。雙阻尼器有助于通過在極端輸出電平期間減輕不必要的振動來實現超高的低頻。

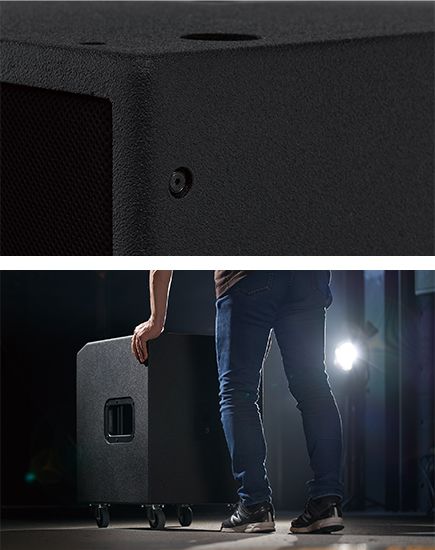

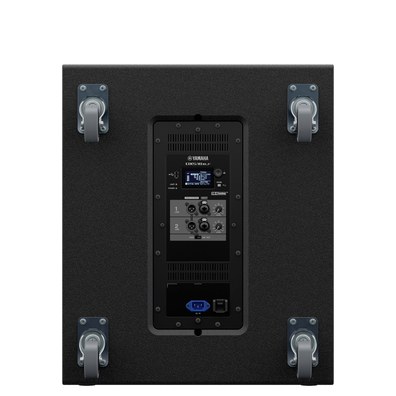

耐用，輕便，運輸保護
DXS XLF外殼部分采用耐用的聚脲涂層，具有極高的抗損壞性，可保護機柜免受刮擦、碰撞或惡劣天氣條件的影響，持久保持專業外觀。此外，全新易于抓握的鋁制把手、可選購的SPW1滑輪套件和SPCVR音箱面罩為音箱帶來額外的安全性和便攜性，并可在運輸中增添一份安心。

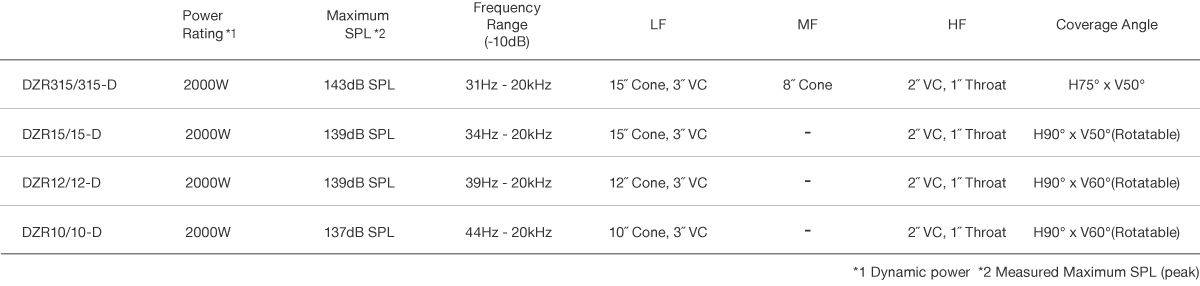

| DZR315 | DZR15 | DZR12 | DZR10 | DXS18XLF | DXS15XLF | ||
|---|---|---|---|---|---|---|---|
| 揚聲器類型 | 3-way, Bi-ampled Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | Powered Subwoofer, bass-reflex | Powered Subwoofer, bass-reflex | |
| 頻率響應（-10dB） | 31Hz - 20kHz | 34Hz - 20kHz | 39Hz - 20kHz | 44Hz - 20kHz | 30Hz - 150Hz | 33Hz - 150Hz | |
| 覆蓋區域 | H75? x V50? | H90? x V50? (Rotatable) | H90? x V60? (Rotatable) | H90? x V60? (Rotatable) | - | - | |
| 單元 | LF | 15" Cone, 3" Voice Coil, Neodymium magnet | 15" Cone, 3" Voice Coil, Neodymium magnet | 12" Cone, 3" Voice Coil, Neodymium magnet | 10" Cone, 3" Voice Coil, Neodymium magnet | 18" Cone, 4" Voice Coil, Ferrite magnet | 15" Cone, 4" Voice Coil, Ferrite magnet |
| MF | 8" Cone, 1.5" Voice Coil, Ferrite magnet | - | - | - | - | - | |
| HF | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | - | - | |
| 分頻點 | 700Hz (FIR-X), 2.5kHz (Passive) | 1.7kHz (FIR-X) | 1.8kHz (FIR-X) | 1.8kHz (FIR-X) | - | - | |
| 采樣頻率 | 內部 | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter |
| A/D D/A 轉換器 | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | |
| 最大輸出電平（1m，軸上） | 143dB SPL *1 | 139dB SPL *1 | 139dB SPL *1 | 137dB SPL *1 | 136dB SPL *1 | 136dB SPL *1 | |
| 額定功率 | 動態 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 1600W *2 | 1600W *2 |
| 瞬時(20ms) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1300W | 1300W | |
| 持續 | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 1200W | 1200W | |
| I/O 接口 | 模擬I/O | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT |
| 其它 | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | |
| AC | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | |
| 功放類型 | Class-D | Class-D | Class-D | Class-D | Class-D | Class-D | |
| 冷卻 | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | |
| 功耗 | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 40W (Idle), 180W (1/8) | 40W (Idle), 180W (1/8) | |
| 把手 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Top x1, Side x1 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | |
| 吊裝點 | M10 x16 | M10 x12 | M10 x12 | M10 x8, M8 x2 | - | - | |
| 外形尺寸 | W | 550 mm (21.6") | 450 mm (17.7") | 410 mm (16.1") | 315 mm (12.4") | 550 mm (21.7") | 450 mm (17.7") |
| H | 897 mm (35.3") (with rubber feet) | 761 mm (30.0") (with rubber feet) | 646 mm (25.4") (with rubber feet) | 537 mm (21.1") (with rubber feet) | 657 mm (25.9") (with rubber feet) | 587 mm (23.1") (with rubber feet) | |
| D | 520 mm (20.5") | 460 mm (18.1") | 394 mm (15.5") | 345 mm (13.6") | 720 mm (28.3") | 600 mm (23.6") | |
| 凈重 | 41.6kg (91.7lbs) | 25.2kg (55.6lbs) | 21.4kg (47.2lbs) | 17.9kg (39.5lbs) | 48.9kg (107.8lbs) | 40.0kg (88.2lbs) | |
| 選購件 | Cover: SPCVR-DZR315 | U-bracket: UB-DZR15H/V, Cover: SPCVR-DZR15 | U-bracket: UB-DZR12H/V, Cover: SPCVR-DZR12 | U-bracket: UB-DZR10H/V, Cover: SPCVR-DZR10 | Cover: SPCVR-DXS18X, Caster: SPW-1 | Cover: SPCVR-DXS15X, Caster: SPW-1 | |
| 其它 | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | |
| 地面返聽角度 | - | 50° Symmetrical | 50° Symmetrical | 50° | - | - | |
| 支架插槽 | - | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | |
-
*1：已測量SPL（峰值）粉噪 @1m。
*2：單獨輸出總峰值功率（AC 120，25℃）。該值為帶有釋放保護在最小負載阻抗下的測量結果。
| DZR315-D | DZR15-D | DZR12-D | DZR10-D | DXS18XLF-D | DXS15XLF-D | ||
|---|---|---|---|---|---|---|---|
| 揚聲器類型 | 3-way, Bi-ampled Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | Powered Subwoofer, bass-reflex | Powered Subwoofer, bass-reflex | |
| 頻率響應（-10dB） | 31Hz - 20kHz | 34Hz - 20kHz | 39Hz - 20kHz | 44Hz - 20kHz | 30Hz - 150Hz | 33Hz - 150Hz | |
| 覆蓋區域 | H75? x V50? | H90? x V50? (Rotatable) | H90? x V60? (Rotatable) | H90? x V60? (Rotatable) | - | - | |
| 單元 | LF | 15" Cone, 3" Voice Coil, Neodymium magnet | 15" Cone, 3" Voice Coil, Neodymium magnet | 12" Cone, 3" Voice Coil, Neodymium magnet | 10" Cone, 3" Voice Coil, Neodymium magnet | 18" Cone, 4" Voice Coil, Ferrite magnet | 15" Cone, 4" Voice Coil, Ferrite magnet |
| MF | 8" Cone, 1.5" Voice Coil, Ferrite magnet | - | - | - | - | - | |
| HF | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | - | - | |
| 分頻點 | 700Hz (FIR-X), 2.5kHz (Passive) | 1.7kHz (FIR-X) | 1.8kHz (FIR-X) | 1.8kHz (FIR-X) | - | - | |
| 采樣頻率 | Internal | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter |
| A/D D/A 轉換器 | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | |
| 最大輸出電平（1m，軸上） | 143dB SPL *1 | 139dB SPL *1 | 139dB SPL *1 | 137dB SPL *1 | 136dB SPL *1 | 136dB SPL *1 | |
| SRC | Yes | Yes | Yes | Yes | Yes | Yes | |
| 額定功率 | 動態 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 1600W *2 | 1600W *2 |
| 持續 | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1230W | 1230W | |
| I/O 接口 | 模擬I/O | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT |
| Digital I/O | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | |
| 其它 | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | |
| AC | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | |
| 功放類型 | Class-D | Class-D | Class-D | Class-D | Class-D | Class-D | |
| 冷卻 | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | |
| 功耗 | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 40W (Idle), 180W (1/8) | 40W (Idle), 180W (1/8) | |
| 把手 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Top x1, Side x1 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | |
| 吊裝點 | M10 x16 | M10 x12 | M10 x12 | M10 x8, M8 x2 | - | - | |
| 外形尺寸 | W | 550 mm (21.6") | 450 mm (17.7") | 410 mm (16.1") | 315 mm (12.4") | 550 mm (21.7") | 450 mm (17.7") |
| H | 897 mm (35.3") (with rubber feet) | 761 mm (30.0") (with rubber feet) | 646 mm (25.4") (with rubber feet) | 537 mm (21.1") (with rubber feet) | 657 mm (25.9") (with rubber feet) | 587 mm (23.1") (with rubber feet) | |
| D | 520 mm (20.5") | 460 mm (18.1") | 394 mm (15.5") | 345 mm (13.6") | 720 mm (28.3") | 600 mm (23.6") | |
| 凈重 | 41.6kg (91.7lbs) | 25.2kg (55.6lbs) | 21.4kg (47.2lbs) | 17.9kg (39.5lbs) | 48.9kg (107.8lbs) | 40.0kg (88.2lbs) | |
| 選購件 | Cover: SPCVR-DZR315 | U-bracket: UB-DZR15H/V, Cover: SPCVR-DZR15 | U-bracket: UB-DZR12H/V, Cover: SPCVR-DZR12 | U-bracket: UB-DZR10H/V, Cover: SPCVR-DZR10 | Cover: SPCVR-DXS18X, Caster: SPW-1 | Cover: SPCVR-DXS15X, Caster: SPW-1 | |
| 其它 | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | |
| 地面返聽角度 | - | 50° Symmetrical | 50° Symmetrical | 50° | - | - | |
| 支架插槽 | - | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | |
-
*1：已測量SPL（峰值）粉噪 @1m。
*2：單獨輸出總峰值功率（AC 120，25℃）。該值為帶有釋放保護在最小負載阻抗下的測量結果。
產品手冊
DZR/CZR Brochure
產品說明書
| Name | 中文 | English |
|---|---|---|
| DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) DXS18XLF(-D) DXS15XLF(-D) Owner's Manual | [4.3MB] | [2.7MB] |
| DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) DXS18XLF(-D) DXS15XLF(-D) Reference Manual | [1.1MB] | [924KB] |
| SPCVR-DZR315/SPCVR-DZR15/SPCVR-DZR12/SPCVR-DZR10/SPCVR-DXS18X/SPCVR-DXS15X Owner's Manual | [336KB] | [336KB] |
| UB-DZR15H UB-DZR12H UB-DZR10H UB-DZR15V UB-DZR12V UB-DZR10V Owner's Manual | [841KB] | [841KB] |
其他（工程數據參數等）
| Name | English | English |
|---|---|---|
| CAD Data (DZR/DXS XLF 3D Series) | — | [2.4MB] |
| CAD Data (DZR/DXS XLF Series) | — | [5.3MB] |
| CAD Data (DZR-D/DXS XLF-D Series 3D) | — | [2.4MB] |
| CAD Data (DZR-D/DXS XLF-D Series) | — | [5.6MB] |
| DZR/DXS XLF Series Dimensions | — | [219KB] |
| Frequency Response (DZR/DXS XLF Series) | — | [97KB] |
| Phase (DZR Series) | — | [82KB] |
| Polar Pattern (DZR Series) | — | [138KB] |
| U-Brackets DZR Series Dimensions | — | [211KB] |
關于DZR/DXS XLF系列的設計
雅馬哈的設計團隊與我們分享這款新系列產品線開發背后的靈感。
Yves Plattard：DZR/DXS XLF系列設計師
在完成DSR/DXR/DBR系列音箱的設計和開發后，我們清楚地認識到，這種簡單而靈活的外殼具有廣泛的吸引力，最終它將被整個擴聲界廣泛接受。與雅馬哈音箱簡約的設計理念保持一致，但又要微妙凸顯音箱的高功率和卓越性能，這在整個DZR的設計過程中成為一個重要的考慮因素。事實上，我們提出的第一個草圖設計是圍繞“簡單且可靠”的理念，經過漫長的摸索過程，最終確定了能夠毫不妥協地實現我們所認為的“對于專業人士來說的理想音箱”。
這是一個唯有雅馬哈才能設計出的音箱系列。
我們將所擁有的DSP技術與長期積累的聲學、電子和藝術級品質的音頻網絡專業技術相結合，開發出了用于專業聲音領域的新產品線。我們在每個領域都有深入的研究、開發和技術應用的經驗，同時我們有一種獨特的能力，能夠以從未嘗試過的方法來汲取和統一這個龐大知識庫。
在早期試作品的設計過程中，我們在很多音樂節嚴苛的要求和使用環境下進行了廣泛測試，以各種可能的方式真正推動音箱。與往常一樣，根據我們收集的大量關于以往DSR和DXR型號的客戶反饋和要求，為鞏固我們的設計愿景，即為專業音響師帶來他們真正想要的音箱，我們將反饋的要求體現在DZR的設計中。
這種方法對于我們開發全新DXS XLF和CXS XLF系列超低音音箱也至關重要，基于雅馬哈對于數字、電子和聲學技術等各領域經驗集結，才實現了這些音箱帶有獨特音樂性的延展低頻。
