02R96VCM 已停產

"REV-X" 是雅馬哈新一代混響和環境類效果所依托的先進算法，它衰減平滑，能提供的混響深度和維度。 REV-X充分利用了02R96 24-bit 96-kHz的處理能力，使混響和環境類效果具有了真實聲環境下的溫暖感和可信度。

1995年8月發布開始，02R迅速成為全世界工程師和音樂家心目中數字控制臺的真實標準。 02R96與的DM2000旗艦型號控制臺同期平行發開，它是運用先進的數字音頻技術開發并改良而成的，之后迅速取代了02R。 其結果是，02R96在諸多方面完勝02R: 音頻品質、處理能力和DAW整合功能。 02R 具備 21個馬達推子，而02R96有 25個。 其它還包括錄音控制鍵、用戶自定義鍵和顯著改進的總體操作性。 但由于與02R的發展進程相同，可以將它看做并無重大本質性改變的替代型號。

先進的DSP7 LSIs組件能以高的速度運行32-bit的內部處理能力(58-bit 累加器) 。 以96 kHz進行56通道混音時能夠全面發揮效能。 所有模擬輸入和輸出 –包括16路話筒/線路輸入 – 都采用24-bit 精度的A/D和D/A轉換器，以達到110-dB 的動態范圍。 前?話放設計開發全過程中，所有優選電路結構和部件都經過號稱業界好的"耳朵"反復試聽檢測，實現了A/D轉換過程前的精確無音染的前置放大功能。

雖然延續了與02R同樣緊湊的桌面型外觀尺寸，但02R96借助多56路的同時輸入，能發揮強大的混音能力。 全部56個輸入通道都帶有4段參數EQ、門限、壓縮/限制以及多453毫秒的延遲，同時具備可變反饋功能。 重要的是，所有功能都能以96 kHz規格執行。 輸出部分也以18總線的結果提供了大量的功能: 8 組總線、 8個輔助總線以及立體聲總線，編組總線1到6可以充當環繞聲總線，Bus to Stereo功能可用于擴聲類用途的子級混音，還包括簡便的5.1或3-1環繞聲到立體聲的縮混功能。 8個輔助混音總線可以當做環繞聲效果發送，另外還有個"Unity" 功能，可以自動將輔助總線設置為標稱(0 dB) 電平，使之能作為額外的編組總線使用。

全部56個輸入通道以及8個編組總線、8個輔助總線、立體聲總線，能發揮包括門限、壓縮、動態處理、輸入衰減、具Type I和Type II算法選擇能力的4段參數EQ、通道插入、延遲、環繞聲、相位等強大的混音功能。 控制臺還為跳線、輔助發送、動態處理、立體聲和環繞聲聲像、EQ等功能提供了專門的便捷訪問控制器。 可以通過LCD 屏幕實現圖形化的數據控制，所控制的數據可以保存到 "資料庫" 以便將來需要時調出。 通過圖形化的"digital patching"畫面，所有的輸入、輸出、插入跳線點、直接輸出、效果發送、返回都可以按需配置給系統 : 例如，您可以將一個輸入信號跳線到多個通道，或將信號從一個總線分配到多個輸出口。 與每個推子相關聯的編碼器可用來進行輸入跳線和執行直接輸出設置，您可以將您的跳線設置保存為資料庫數據，以備將來需要時調出。

02R96的4個內建效果器即使在控制臺以96 kHz規格運行時也能全面發揮作用和性能。 一些新的效果程序，如多段壓縮、兼容5.1環繞聲的混響、5.1 調制*算法等增強了控制臺的處理能力，這些效果可以用于發送/返回循環終，或作為插入效果使用。 *每個環繞聲處理器可以多占用4個板載效果處理器。

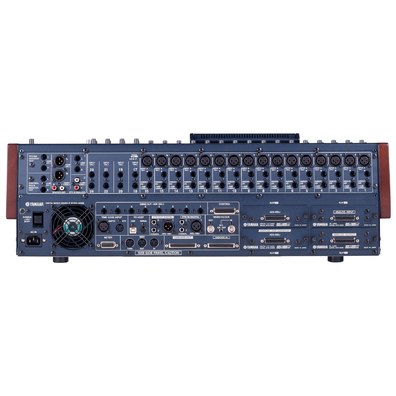

02R96的后面板以平衡 XLR/TRS形式提供了16個話筒/線路輸入口，它們配置了性能的前?話放，可以創造出色的音質。 這些輸入通道還提供了帶有旁通開關的insert I/O 插口以及獨立的幻象供電開關。 一共有5組2-track 輸入: 2組為模擬，3組為采用內建采樣率轉換器的數字口。 所有模擬輸入和輸出都采用24-bit、96-kHz 規格的轉換器。 8個"omni" 型輸出口可用于立體聲或環繞聲監聽。 1個AES/EBU格式數字立體聲輸出和2個同軸數字立體聲輸出口，提供總共3組數字輸出，供多種格式的連接。

4個Mini-YGDAI (雅馬哈通用數字接口) 擴展卡插槽的每一個都支持多16個額外的AES/EBU、ADAT或TASCAM格式的數字I/O通道，還包括雙倍速96 kHz (AES/EBU) 數字 I/O 卡、 96-kHz可兼容 AD/DA擴展卡以及大量模擬I/O擴展卡等其它接口卡。 02R96擴展槽也支持其它第三方Mini-YGDAI 兼容擴展卡。

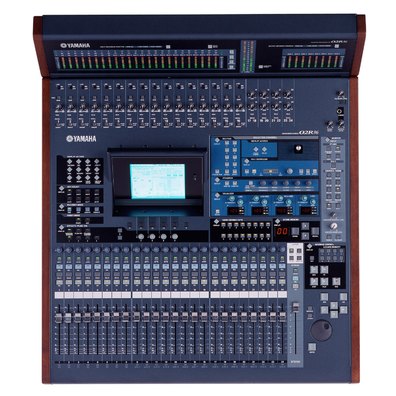

24個推子可用來分3層訪問控制臺的56個輸入通道。 1到24, 25 到48和49 到 56 以及主通道。 算上立體聲推子，共有25個質量的100毫米馬達推子，都具備8-bit/256?的精度。 另一個操作層也提供了總線、輔助和主推子，另 "遙控"層可以控制外接設備。 Fader Mode鍵可以用來將輔助發送電平分配到推子。 每個推子都關聯了旋轉編碼器和開關，通過Encoder Mode 鍵可以切換到任意4個模式。 編碼器可用來調整聲像或執行輔助發送，也可以分配為任意其它2個功能。 您可以將輸入跳線或直接輸出分配等操作分配到編碼器，在您的工作環境中實現高速高效的設置。

02R96具備自動混音能力，它能以1/4格的精度實現從參數到內部效果的全面自動化操作。 自動混音功能可以分配到用戶自定義鍵，以便進行快速訪問。 場景記憶功能可以單獨指定各通道的淡入淡出時間、調出安全等設置，調出安全甚至可以被指定為一個功能。 02R96 附贈了需要運行在Studio Manager程序中的02R96 Editor軟件，可以用來在您的計算機上管理場景和自動混音數據。

除了可以將相鄰的通道 "水平配對"，02R96 還可以將不同操作層的通道進行 "垂直配對"，例如，您可以從一個單獨的操作層控制多 24個立體聲聲源。 編組功能包括相似的推子和靜音組以及復雜的EQ和動態處理編組。 當進行環繞聲混音時，可以利用這種設置的優勢。

02R96附贈了先進的02R96 Editor應用程序，可以運行在 Windows或 Mac計算機上。 02R96要通過TO HOST 接口 (USB或 RS232)連接到您的計算機，這樣不但可以進行簡單的參數瀏覽，更可以創建一個音樂制作環境 。 控制臺的窗口、Selected Channel模塊、環繞聲編輯器、跳線編輯器、效果編輯器、時碼讀數窗口、 GEQ 編輯器和資料庫窗口都可以通過計算機的大型顯示屏進行訪問，主混音功能也可以離線編輯。 02R96的存儲管理功能能夠將數據發送到計算機或從計算機載入回控制臺，數據還可以在計算機中進行管理，甚至通過LAN或互聯網與他人共享。

除了大量的獨立功能，02R96還可以整合您計算機中的DAW (數字音頻工作站)軟件或數字錄音機，形成的數字錄音制作環境。 02R96還可以作為一個物理控制臺對DAW的錄音和混音功能區進行控制。 默認資料庫包括對Digidesign Pro Tools® 、 Steinberg NUENDO® 工作站的控制兼容能力，通用DAW 模式還支持大量的其它DAW系統。 另外還提供了MIDI 制列表，提供了對MIDI兼容類型的DAW系統的支持。

環繞聲像功能早出現在02R 和 03D上，但02R96在環繞聲制作方面更勝一籌。 Bus to Stereo功能讓5.1 或3-1 環繞聲聲源縮混為立體聲提供了方便，還可以通過Dolby Surround 或DTS立體聲編碼器將3-1輸出信號返回02R96的擴展槽輸入口，以便對已編碼和未編碼的聲音進行對比。 Selected Channel（選定通道）控制部分提供了聲像搖桿，用以處理復雜的聲像移動、規劃特定的聲像類型。 環繞聲定位采用127 x 127 精度，發散控制為 0 ~ 100 ?。 兼容環繞聲的效果為高 8-進/8-出配置，包括5.1混響、調制和動態*、 EQ，而動態編組是另一種被環繞聲制作廣泛應用的重要功能。 *每個環繞聲處理器可以多占用4個板載效果處理器。

02R96的監聽部分提供了靜音獨立總線（音箱）、所有監聽輸出的置中電平控制、逆向混音監聽、已編碼和未編碼杜比環繞聲或DTS立體聲之間的對比等一系列控制手段。 可以執行5.1 到3-1、5.1 到立體聲、 或3-1 到立體聲監聽的縮混，而不會影響發送到錄音設備的信號。 音箱控制功能可以精細控制監聽環境，以匹配您混音的節目素材及您的工作環境。 DM2000控制臺的所有環繞聲特性都能可以在02R96中運用，包括低音管理、用于音箱精確控制的衰減器、用于控制延遲的"虛擬音箱響應"等功能。

依據行業專業用戶的反饋和要求，02R96 V2功能有大量的改進和增加，推出了改進的工作環境和更全面的管理能力。

02R96 V2 對全部5種Yamaha附加效果程序包 (各程序包都為另購)提供支持。 這些程序包所提供的先進的效果器和信號處理能力，能夠以內建效果相同的方式通過控制臺的內部效果處理器進行訪問和控制。

Studio Manager經歷了重大改進，現在宿主程序已經能夠以其自己的架構支持多種編輯器 (諸如02R96 Editor) 。 這樣衍生出很多優勢，比如多臺02R96的全面工程調出和更順利的在線和離線編輯。 其它的改進還包括對附加效果支持、多窗口等，同時還通過快捷鍵、鍵盤操作、拖放、使用用戶自定義鍵遙控打開關閉窗口等手段提高了總體操作性。 控制臺的窗口現在已提供了快速連線/離線開關，這個功能可以顯示或隱藏參數圖、用戶可分配層、長量程電平表等，雙擊 EQ部分還可以快速跳躍到Selected Channel 窗口和數字形式推子電平顯示結果。 新增加的Master Fader（主推子）窗口和Meter（電平表）窗口可以更方便地監控電平，還有可同時顯示48個通道的電平表以及增益消減電平表顯示。 新的 Automix Library （自動混音資料庫）窗口使執行自動混音功能更加地方便。 Selected Channel 窗口現在已可以顯示門限類型和長量程通道電平表。 Patch Editor （跳線編輯器）窗口現已能縮放，目前已具備了PM1D類型的光標形狀和操作，這使得列出和編輯端口名稱成為可能。 在Library（資料庫）窗口，您可以同時操作多個場景和資料庫，將它們直接從硬盤調出，還可以用跳線資料庫關聯場景記憶。 而對02R96本身， Surround Editor（環繞聲編輯器）窗口現已支持6.1通道。 您還可以用 Effect Editor （效果編輯器）窗口中的搖桿控制REV 5.1效果的ER/REV位置。

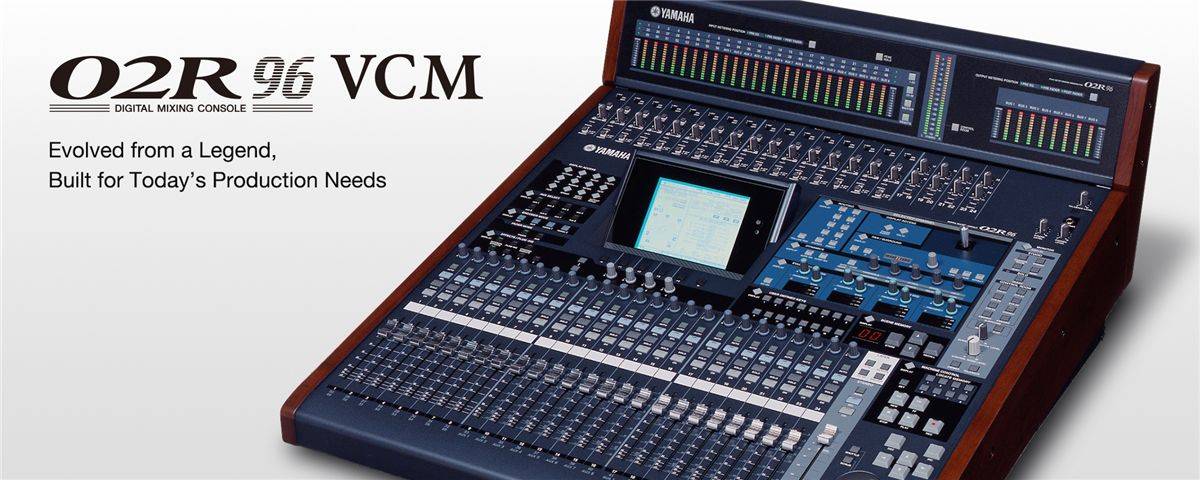

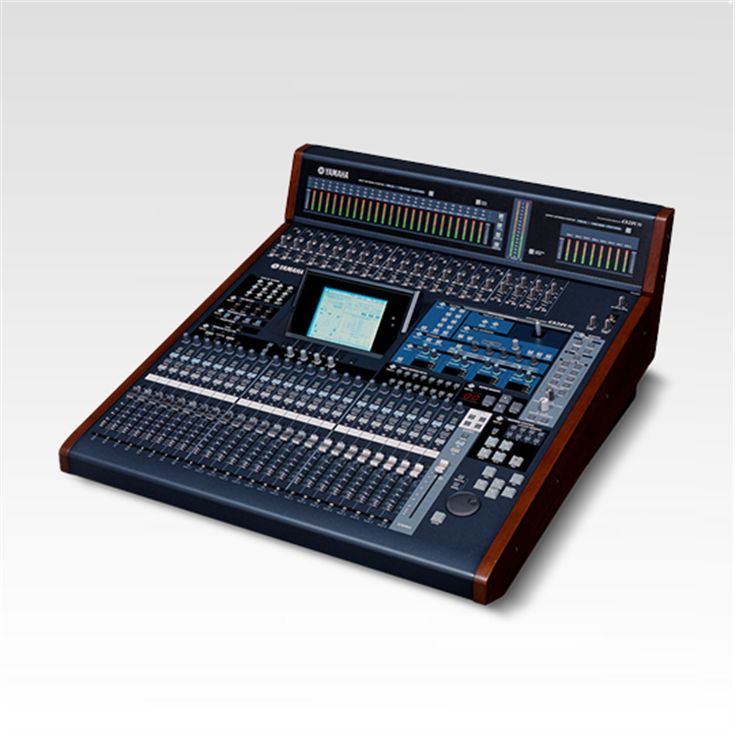

新的02R96VCM 其實是02R96 V2版本加上一套具備先進處理技術的巨大陣列，它具備全新的制作能力。 現在您已經可以欣賞到一系列經典的、來自70年代的壓縮和EQ設備的效果了，它們有模仿幾種傳統的模擬開盤磁帶機、一整套出色的REV-X混響效果、一套業界的環繞聲后期制作包，甚至包括精選的vintage 風格的stomp box效果，用以為您的混音添加色彩。 一切盡在指間，無需再跳線到外接信號處理器。 使上述功能成為可能的，使聲音品質超群的，是雅馬哈一系列的技術。 世界上受歡迎的數字制作控制臺，現在更加強大。

VCM技術是02R96VCM中一種對經典的壓縮器、EQ、模擬磁帶機和stompbox型等效果的模仿機制。 VCM (虛擬電路建模) 技術實際上是從電容到電阻，對模擬電路的特性進行仿真建模而形成的。 VCM 技術遠遠超越了對電子部件和老式設備的簡單分析和模仿。 它捕捉到的聲音的精妙之處是簡單的數字仿真手段根本無法比擬的, 是廣受追捧的經典器材的真實還原。

iSSP 技術是 02R96VCM非凡的環繞聲后期效果得以產生的關鍵。 iSSP是"交互式空間音響處理功能"的縮寫，也是Yamaha自主創新的空間音效系統。 它的設計經過了大量的調查研究和實驗，這種技術為環繞聲處理的應用提供了的真實感、可操作性和性。 它的聲場定位而活躍，只需簡單的操作即可實現真實的聲源移動效果，能模仿幾乎所有聲音空間環境的變化。
