廣西體育中心——雅馬哈數字網絡音頻設備構建的大型場館擴聲系統

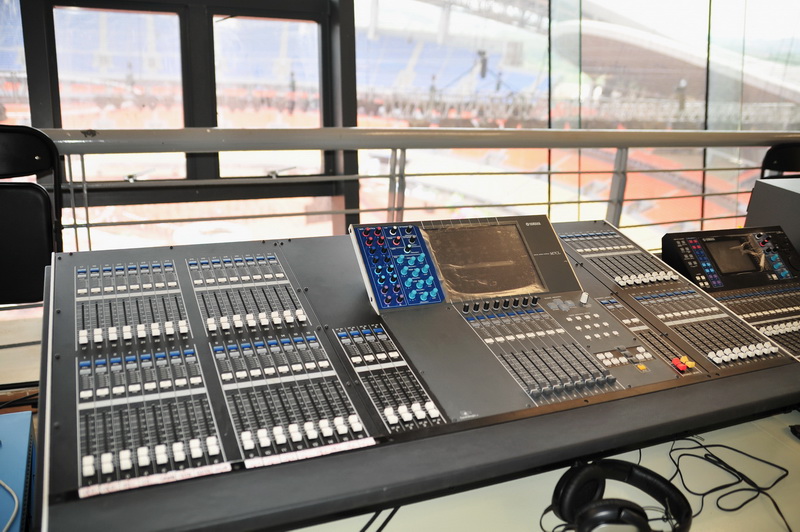

位于場館7樓廣播音控室內的M7CL數字調音臺

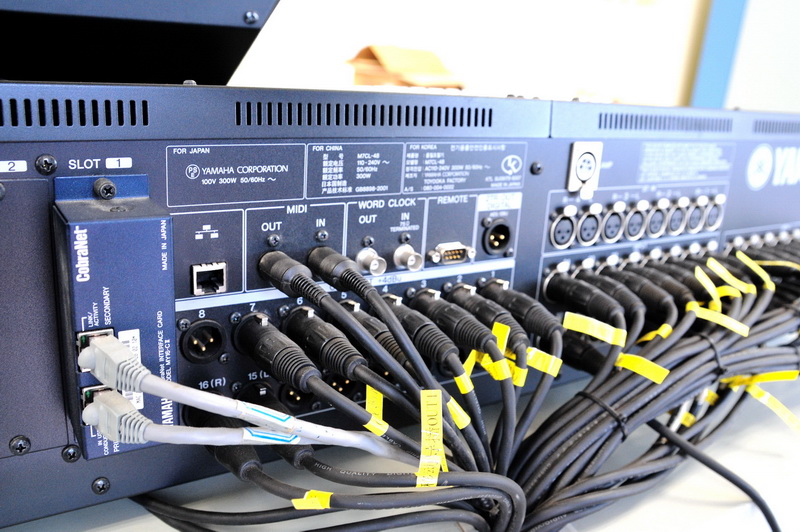

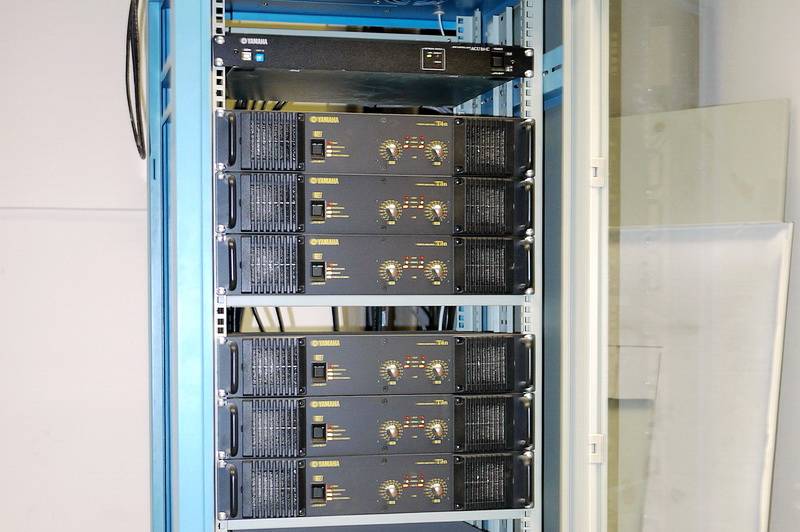

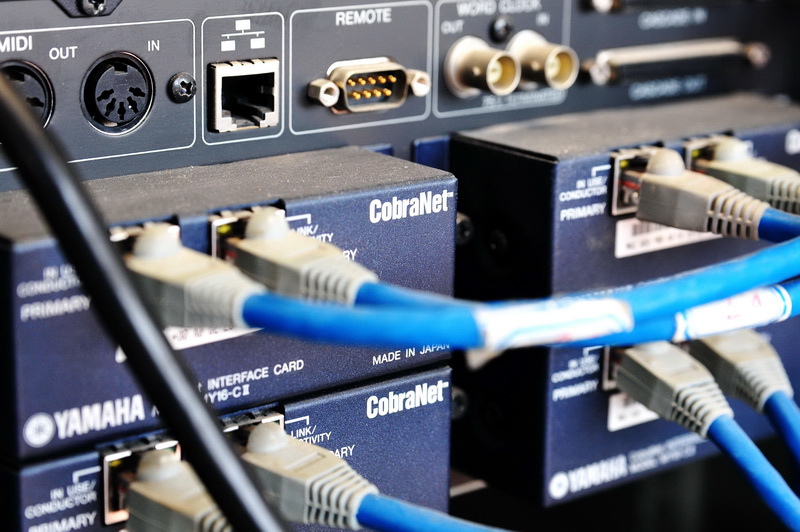

體育場的擴聲系統中，采用了包括數字調音臺、處理器以及網絡型功放在內的一系列雅馬哈數字音頻產品。在位于7樓的廣播音控室（主控室），配備了雅馬哈M7CL-48、LS9-16數字調音臺、DME數字混音引擎以及NHB32-C集線設備。整個系統采用CobraNet網絡協議來實現遠距離數字音頻傳輸。在M7CL、LS9以及DME的擴展口端，均接插雅馬哈MY16-CII擴展卡，主控室的所有數字設備均通過Cat5e線纜接入一臺交換機，構成典型的星型網絡拓撲結構的CobraNet數字音頻傳輸控制系統。在位于場館另外四個控制室的功放機房，采用了包括T3n、T4n在內共24臺雅馬哈Tn系列功放，并配備4臺ACU16-C功放控制單元接入CobraNet網絡，從而實現遠距離數字音頻傳輸與遠程實時功放控制管理。在系統備份調音臺上，所使用的雅馬哈LS9-16數字調音臺同樣通過加插MY16-CII擴展卡來接入音頻網絡，這樣，如果主擴聲調音臺出現故障，根據Bundle優先?，備份調音臺LS9將實現無縫銜接，保證了擴聲系統的正常運行。

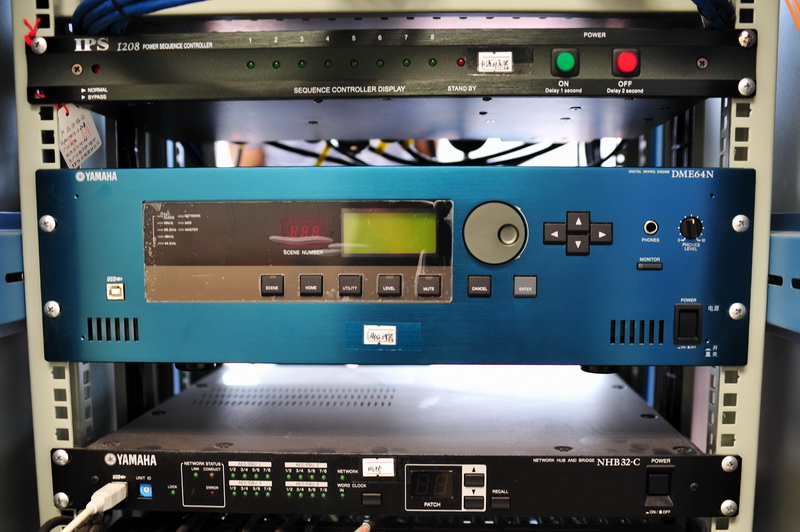

音控室內的DME數字混音引擎

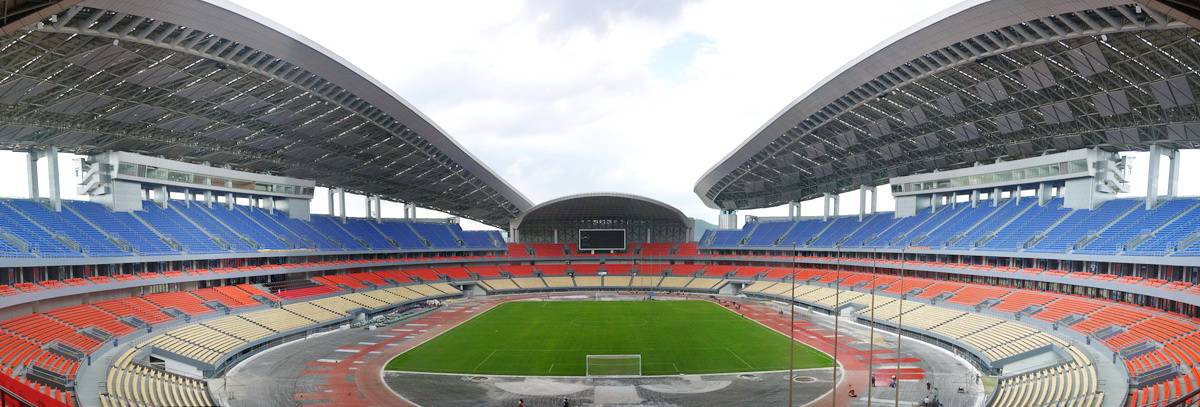

整個體育場能夠同時容納6萬名觀眾，屬于大型場館，因此為了適應遠距離高品質信號傳輸，整個系統采用了以CobraNet協議為基礎的音頻網絡架構，CobraNet傳輸方式的音質高、延時較短，是目前大型場館擴聲安裝類項目中流行的音頻網絡解決方案。在實際使用中，CobraNet網絡除了傳輸音頻信號以外還可以同時傳輸控制信號，所以能夠在主控室機房實現中央全局控制，這還包括遙控分布在場館各處機房內的雅馬哈Tn系列功放的具體參數。因此在實際操作中，用戶可以不必花很長時間移動到各個不同機房去實地設置功放等其他設備，包括跳線分配、輸入輸出電平等參數都能快速調整，大大提升了工作效率。在擴聲安裝系統的核心處理上，工程采用了雅馬哈DME64N數字混音引擎，該處理器功能強大，具備了均衡、壓限、分頻、效果、音箱處理等等眾多強大能力，對于安裝環境中的音頻處理系統無疑是為有力的保證。M7CL-48是該項目現場主擴聲調音臺，作為世界范圍內暢銷的數字調音臺，M7CL的音質優異、功能豐富、可靠性高；同時，獨創的的Centralogic?中央邏輯推子面板、直觀的操作界面以及快速響應的全觸摸式顯示屏能夠為調音師提供為便利的現場混音操控體驗，在廣西體育中心啟用儀式的中國-巴林足球賽上，現場調音師即通過M7CL完成了整場比賽的擴聲轉播工作。
